| Sujet : alim 24v Nouveau | De Paticrk 41 Le 23-01-2007 à 03:15 sta |
|
bonjour
je suis a la recherche de schema
pour fabriquer une alim 24v 3A avec V et I reglable
a affichage digital
qui pourrai me dire ou je pourrai trouver cela
cordialement
Patrick
|
|
| Sujet : alim 24v Nouveau | De mignon Le 23-01-2007 à 08:32 sta |
|
Bonjour Patrick

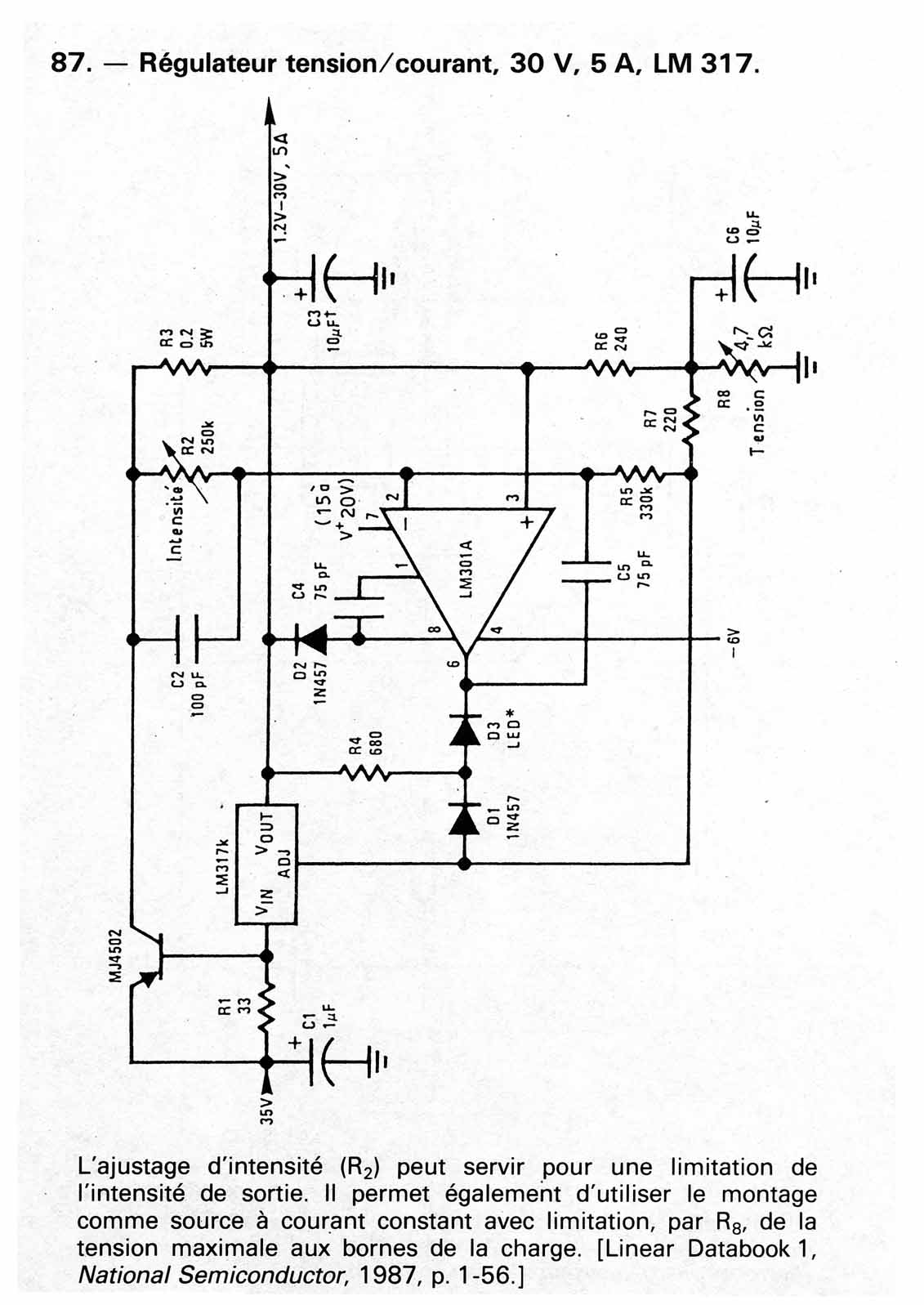

j'ai trouvé ce schéma dans "300 schémas d'alimentation" de Schreiber chez Dunod.
Pour les indicateurs il en existe chez Conrad ou autre.
J'espère que cela vous aidera.
| |
|
| Sujet : alim 24v Nouveau | De pixel Le 23-01-2007 à 11:32 sta |
|
voir les inoxidables alim à partir du circui 723 , ( LM ou µA).
simples , fiables réglables en I et U
|
|
| Sujet : alim 24v Nouveau | De Pierrot du 82 Le 23-01-2007 à 13:34 cms |
|  |
Et mettre un très très gros radiateur sur le régulateur qui va dissiper une centaine de watts !
| |
|
|
| Sujet : alim 24v Nouveau | De pixel Le 23-01-2007 à 15:57 sta |
|
tout dépend de la tension d'entrée.... et du courant tiré.
|
|
| Sujet : alim 24v Nouveau | De Paticrk 41 Le 23-01-2007 à 17:06 sta |
|
j'ai un transfo de 100va
le primaire 220v 380v
2 secondaires de 24 volts a 4,2 A ou 48 volts a 2,1A
pour le couranrt tire
le maxi
|
|
| Sujet : alim 24v Nouveau | De pixel Le 23-01-2007 à 17:47 sta |
|
tu peux envisager une alim à double entrée en switchant le secondaire 24 ou 48 selon la sortie, ce qui permet de limitter la dissipation en cas d'usage à basse tension. La commutation peut être manuelle ou automatique.
il faudra remplacer le régulateur 723 , par son frére haute tension L146 , compatible broche à broche .
|
|
| Sujet : alim 24v Nouveau | De Paticrk 41 Le 23-01-2007 à 17:56 sta |
|
je sais
ce que je cherche c'est un schema ou une doc
pour pouvoir le fabriquer
|
|
| Sujet : alim 24v Nouveau | De pixel Le 23-01-2007 à 23:14 sta |
|
facile :
http://pdf1.alldatasheet.com/datasheet-pdf/view/9021/NSC/LM723.html
et suivre le livre de recettes !
encore plus maché :
http://f5jtz.club.fr/pjacquet/723-2.htm
vive gogol !
|
|
|
