| Sujet : TC Nouveau | De tesla Le 28-01-2007 à 17:19 sta |
|

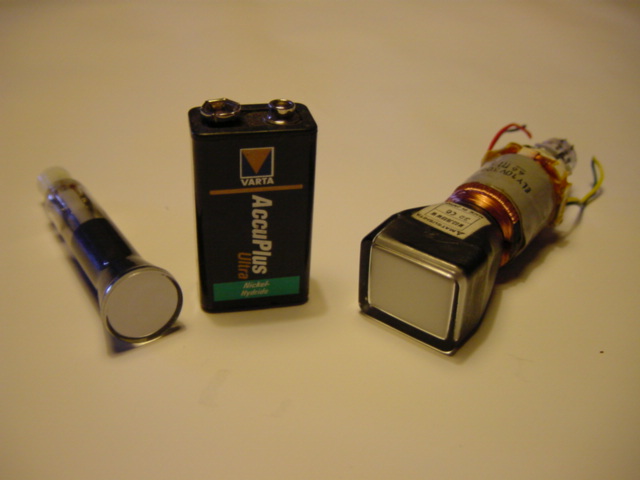

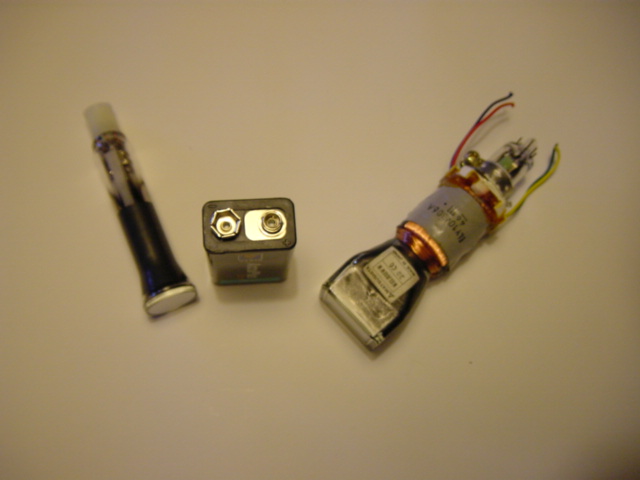

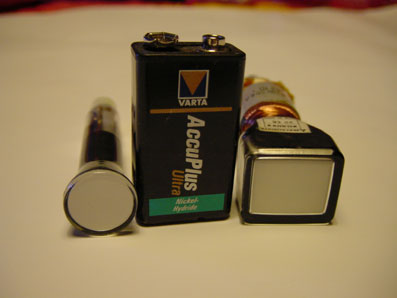

Bonjour à tous, qui aurait vu des tubes catodiques comme ceux-là et s'en ai servit?
Amicalement.Tesla
| |
|
| Sujet : TC Nouveau | De Yves Cantineau Le 28-01-2007 à 17:37 cms |
|  |
Bonsoir Tesla, j'ai exactement ce type du tubes sur des anciennes caméras vidéo N/B et couleur (le viseur!!) et j'en ai d'ailleur utilisé un pour faire un mini moniteur.....
Le plus petit devait être sur une caméra SONY!?
Yves
| |
|
|
| Sujet : TC Nouveau | De Yves Cantineau Le 28-01-2007 à 17:42 cms |
| |
C'est d'ailleur ce type de tube que devrais utiliser Pierre au vu du faible encombrement de celui-ci.....mais bon le spot est blanc, je sais!!
Yves
| |
|
|
| Sujet : TC Nouveau | De Yves Cantineau Le 28-01-2007 à 17:49 cms |
| |

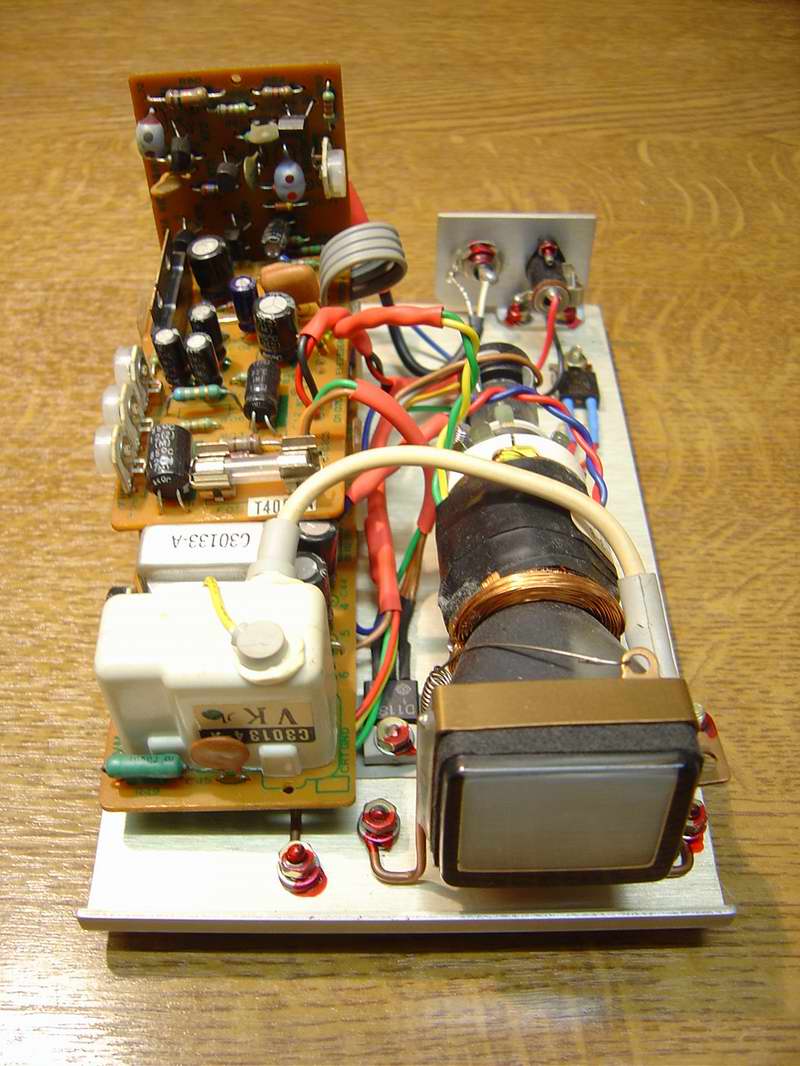

Voici le moniteur....
Signal vidéo : composite...
Alimentation :12V régulée...
Yves
| |
| |
|
| Sujet : TC Nouveau | De Pierrot du 82 Le 28-01-2007 à 18:29 cms |
| |
J'ai le même genre de moniteur vidéo un peu plus compact en marque JVC.
Ca ne peut pas marcher pour un oscillo, ce sont des tubes à déflexion magnétique !
| |
|
|
| Sujet : TC Nouveau | De Yves Cantineau Le 28-01-2007 à 18:36 cms |
| |
Boooooh, avec un petit peut de bricolage......et des condos de récups.....
Plus sérieusement, la dimension du chassis est de 10/16cm, diagonale du tube est 4cm (j'avais oublié de le préciser!)
Yves
| |
|
|
| Sujet : TC Nouveau | De Pierre Le 28-01-2007 à 20:29 cms |
| |
La haute tension à l'air balaize ???!!!
Pierre
| |
|
|
| Sujet : TC Nouveau | De Pierre Le 28-01-2007 à 21:04 cms |
| |
Ces circuit imprimés sont d'origine ??!!
Pierre
| |
|
|
| Sujet : TC Nouveau | De Jonathan NOEL Le 28-01-2007 à 21:21 sta |
|
J'en ai bidouillé un une fois dans un viseur de camescope où j'ai trouvé ce genre de petit tube cathodique avec la platine, 12v d'alim (9v suffisent), et l'entrée du signal composite, ca n'as rien de surprenant lorsqu'on à l'oeil dans le viseur d'un camescope mais une fois sorti du plastique, le tube en fonctionnement est assez étonnant
|
|
| Sujet : TC Nouveau | De Pierre Le 29-01-2007 à 12:31 cms |
| |
De combien est la HT sur ces tubes ??
Pierre
| |
|
|
| Sujet : TC Nouveau | De Jean pierre k Le 01-02-2007 à 21:06 cms |
| |
Bonsoir,

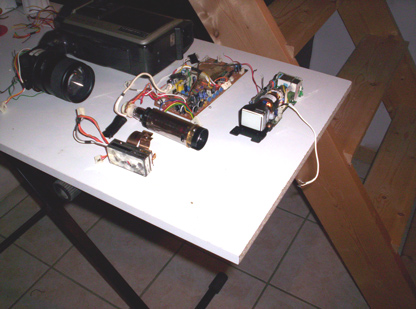

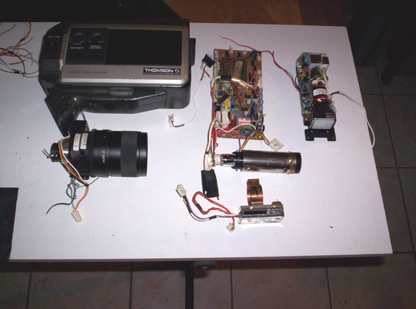

J'ai trouver cette caméra tv couleur avec magnéto séparé ,après cette discution !une autopsie de la chose (vue que j'en avais aucune utilliter ) le viseur écrant "géant" de 3x2cm fonctionne a merveille (avec une vidéo d'un lecteur dvd en direct) alim... en 9volts!..CEpendant j'aimerais avoir des détails et explications sur le fonctionnement du capteur d'image!!!je pensais que cela était un CDD! mai vue l'époque (1981) il ne devait pas y en avoir !alors un tube genre Vidicon tri-chrome?...une explication par un spécialiste de ce forum me ferait grand plaisir "je sèche lamentablement sur se sujet"
JPK'
| |
| |
|
| Sujet : TC Nouveau | De ON5MJ Le 01-02-2007 à 22:15 sta |
|
Au foyer de l'objectif, il y a quoi ?
|
|
| Sujet : TC Nouveau | De Pierrot du 82 Le 01-02-2007 à 22:24 cms |
| |
Si c'est d'origine JVC, le tube de prise de vue doit être un Saticon, sorte de vidicon couleur amélioré....
Mais c'est difficile à voir sur la photo de JP Kprime au format timbre-poste !
| |
|
|
| Sujet : TC Nouveau | De YM Le 01-02-2007 à 22:30 sta |
|
Il y a un filtre optique (pas de miroir ne de prisme) collé sur le vidicon qui possède des bandes verticales jaunes et des bandes diagonales magenta (à moins que ce ne soit le contraire, j'ai un peu oublié).
Par exemple 200 bandes jaunes et, par conséquence 141 bandes bleues
De ce fait, dans le signal vidéo on trouve une composante à 200 fois le fréquence de balayage qui représente le rouge (complémentaire du jaune) et une autre à 141 fois qui représente le bleu (complémentaire du magenta).
On les trie, on les "redresse" (c'est une sorte de modulation d'amplitude), puis on matrice tout ça avec la luminance et on obtiend du RVB.
Plus facile à dire qu'à faire, mais ça marchait !
Yves.
|
|
| Sujet : TC Nouveau | De YM Le 01-02-2007 à 22:33 sta |
|
P'tet ben que ça s'appelait un Saticon ! C'est vieux dans ma tête et j'ai un gros doûte sur les couleurs des bandes, mais ça ne change pas le principe.
|
|
| Sujet : TC Nouveau | De Jean pierre k Le 01-02-2007 à 22:49 cms |
| |

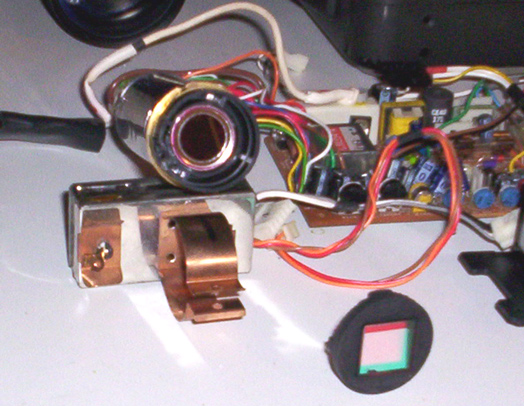

Un filtre de couleur oranger en le regardant en biais et a l'interieur du tube un genre de panneau comme les capteurs CCD! sur la photo le filtre a droite et le panneau a l'interieur du tube Ref: (A29977-B) JVC-23T.
JPK'
| |
| |
|
| Sujet : TC Nouveau | De Jean pierre k Le 01-02-2007 à 23:02 cms |
| |
|
| Sujet : TC Nouveau | De Jacques (webmestre) Le 04-02-2007 à 09:59 sta |
|
Tiens, une petite bombe en matière d'APN, le Canon PowerShot A710 IS.
Totalement totomatique pour ceux qui ne veulent pas se casser la tête, mais aussi totalement debrayable pour ceux qui veulent l'utiliser comme un reflex équivalent à un 35 à 210 mm.
Prise de vue à partir de 1 cm en mode macro (on s'attendrait à voir le vers venir faire coucou  ), mode vidéo excellent (avé le son siouplait), grand écran LCD.
Seul inconvénient, une carte mémoire de 16 Mo en monte d'origine, mais avec une carte SD de 2 Go... un régal: plus de 600 photos en format natif ou plus d'1h de vidéo...
| |
|
| Sujet : TC Nouveau | De Yves Cantineau Le 04-02-2007 à 13:58 cms |
| |

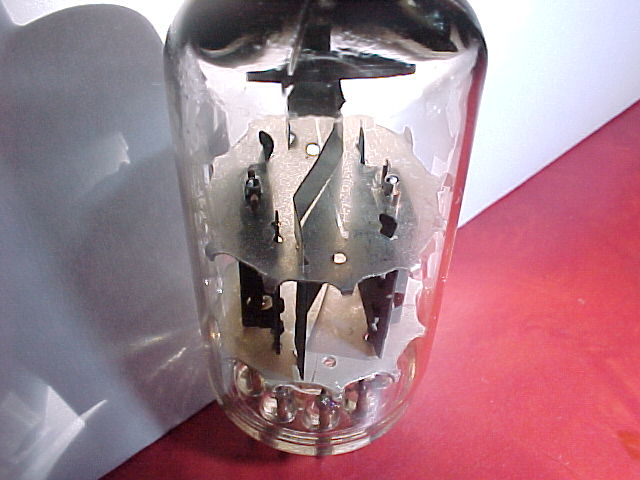

Voiçi un macro 1cm avec un ancien MAVICA MVC-FD71 avec lecteur de disquette intégré.......mais limité a 640/480!! bon pour un des premiers digital c'était pas trop mal.....
Yves
| |
| |
|
|
