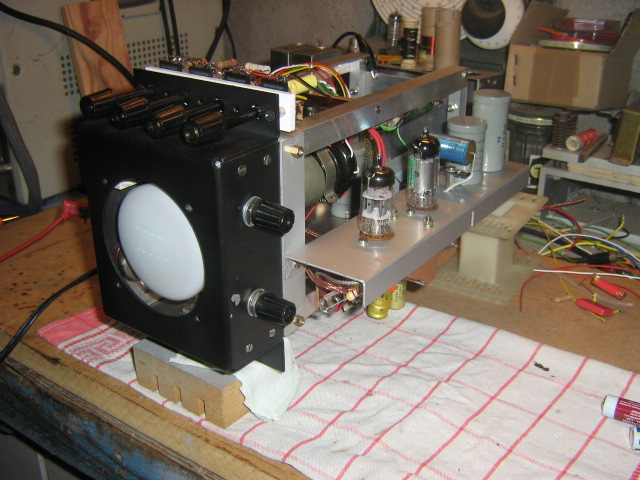

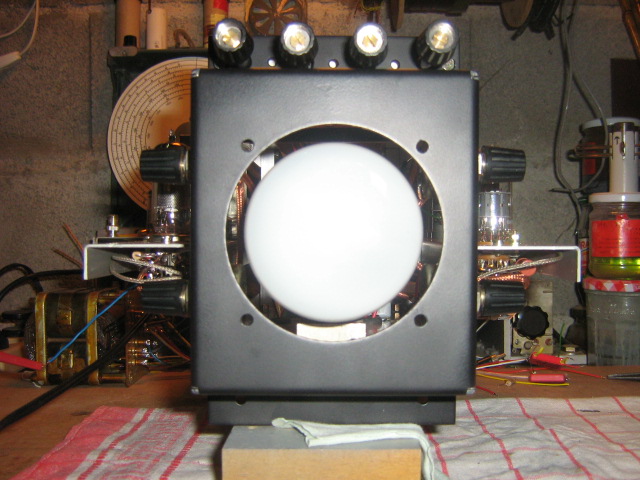

Voici le modeste oscillo terminé !

Châssis tout alu, découpes scie à métaux et ajustage à la lime !

La pièce principale <<face avant>>, est une des deux pièce en alu que j'ai trouvé il y à longtemp déjà pliées et perçées chez un ferrailleur , comme quoi il faut garder certaines choses des fois, il ne manque donc plus que le réticule que je vais recevoir certainement bientôt !!!

Cette à été peinte en noir pour l'instant mais sera démontée plus tard pour une autre couleur avant incorporation du bloc dans le récepteur !

Pierre.

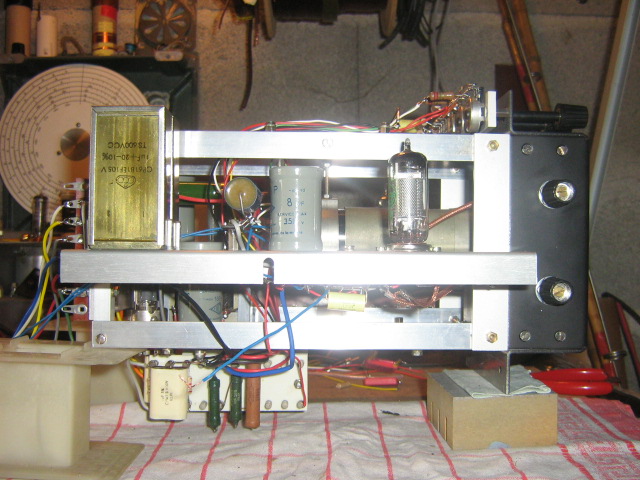

Vue arrière du bidule !

Pierre

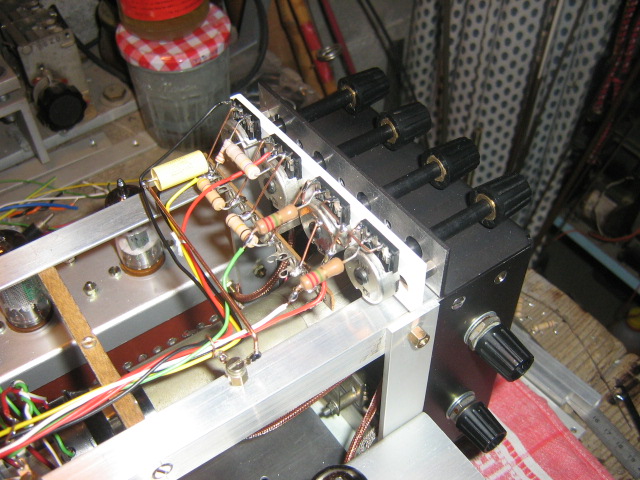

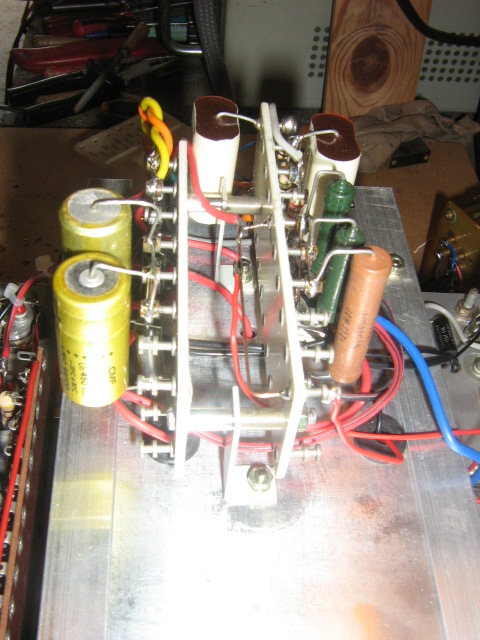

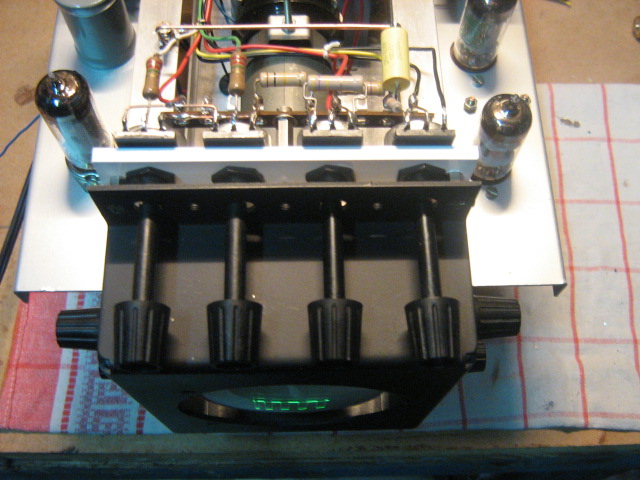

Vue des pots de cadrages, ils sont isolés du châssis sur une barette pvc !

Pierre

Une vue de dessus !

Pierre

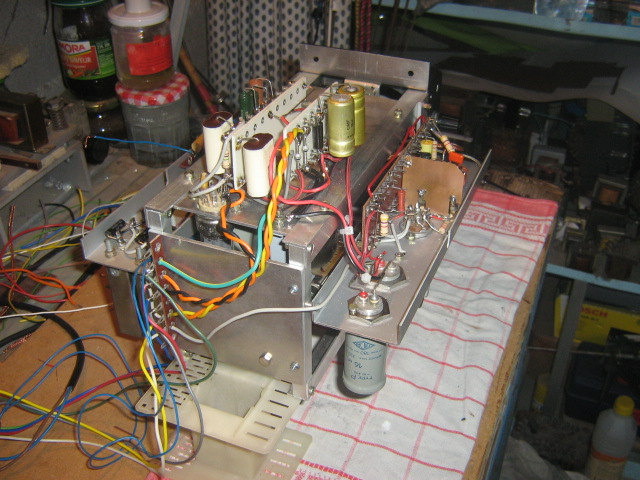

Partie arrière vue du dessus !

Pierre

Bonjour Pierre, comme d'habitude, du travail bien fait.....curieux de voir le tout monté....bonne continuation....

Yves

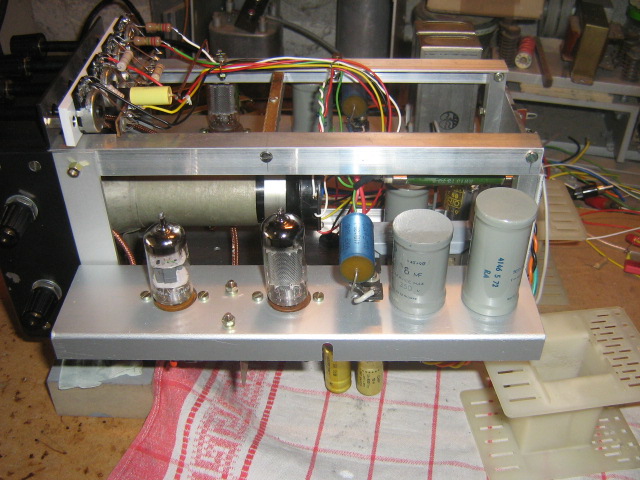

Base de temp et ampli horizontal (EF89 ECC81) vue de desssus !

Pierre

En fonctionnement maintenant....

Yves

Le bloc retourné !

Pierre

Deux minutes Yves

Pierre

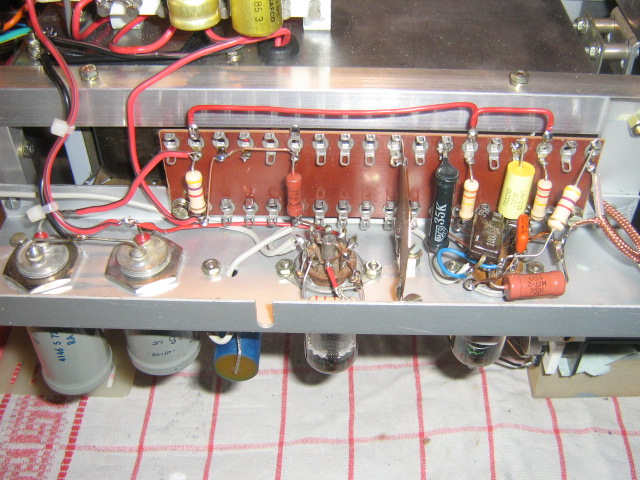

Câblage base de temp et ampli horizontal !

Pierre

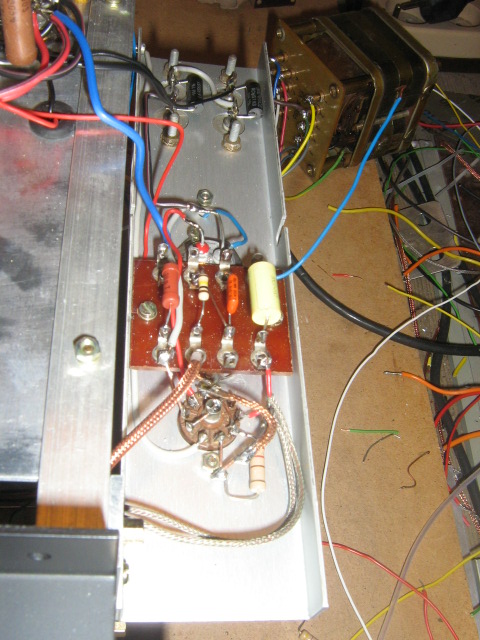

Câblage ampli vertical !

Pierre

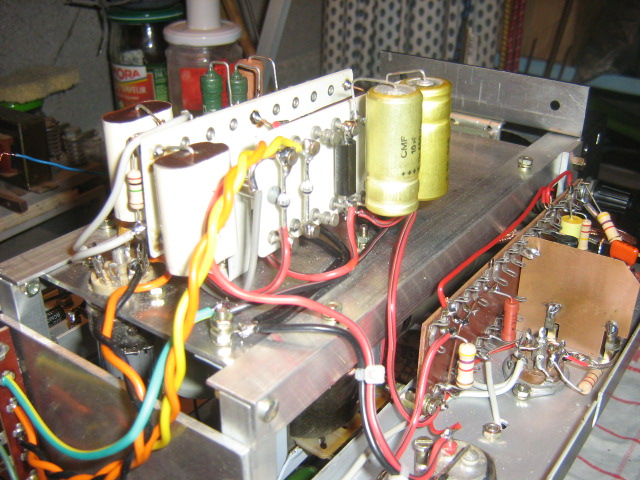

Partie filtrage amplificateurs, écrans etc....!!

Pierre

Ca vient Yves   !!!

Pierre

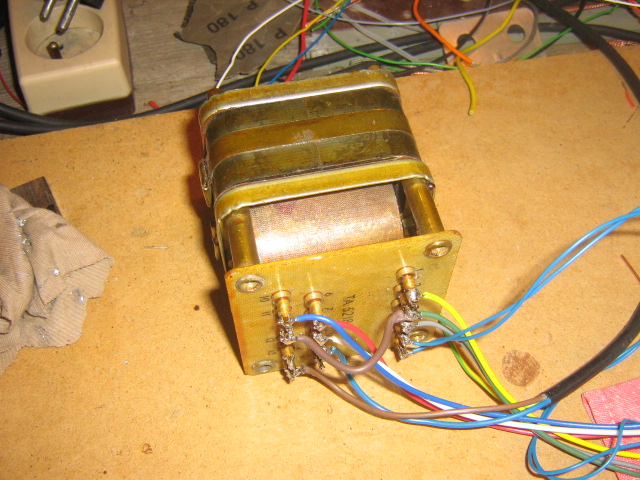

Transfo d'alim temporaire !

Pierre

Viiiiiiiiite......j'suis impatient.....

Yves

Une nouvelle vie commence pour une petite EY88 !

Pierre

Eh non pas encore Yves     !!!!!Cool que tu suive ça en direct live !!!!!!!!!!!!!!

EY88 !

Pierre

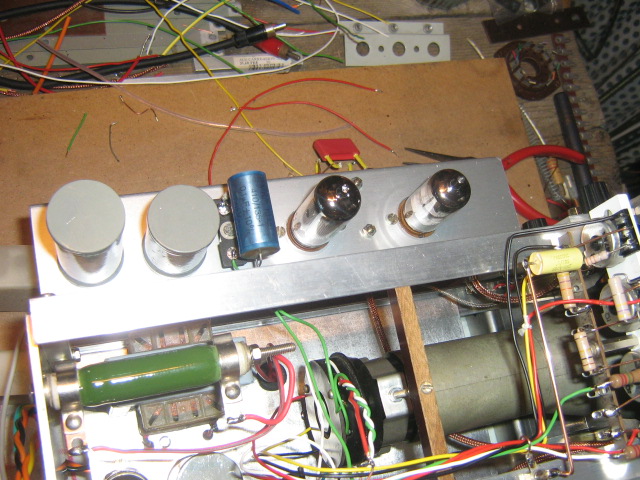

Coté ampli vertical ! Soyez pas jaloux de mes condo Micro hein !!!!  !!!

Pierre

.... !

Pierre

Coté base de temp !!

Je cherche la prise Yves !!!!

Pierre

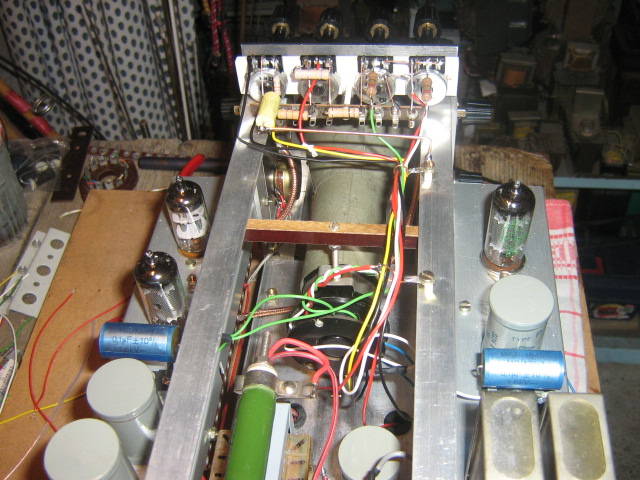

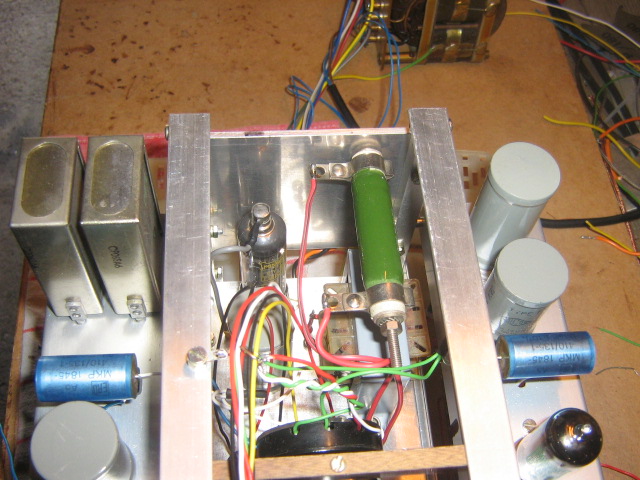

La grosse résistance verte est la résistance chutrice principale !!

Les deux condensateurs bleu sont les condo de liaison aux plaques de déviations du DG7/32 !!!

Le cul du tube cathodique tient par un anneau venant se cilpser sur le culot + un ressort de maintient, l'anneau règlable en hauteur est fixé par une tige filetée, elle même fixée sur la petite barre transversale en bakélite !!

Les cables du haut ne sont pas encore toronnés !

Pierre

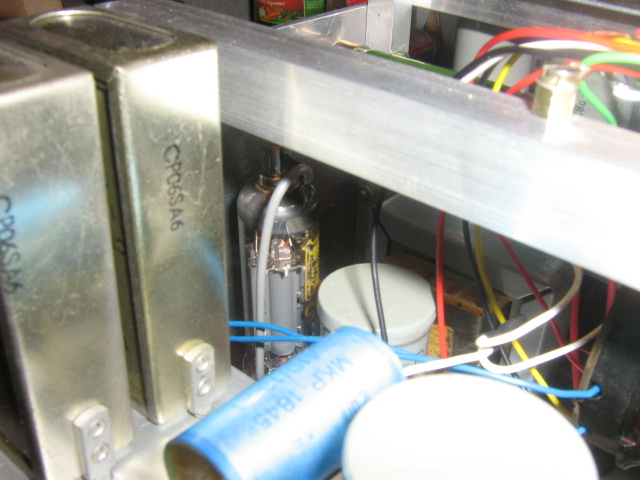

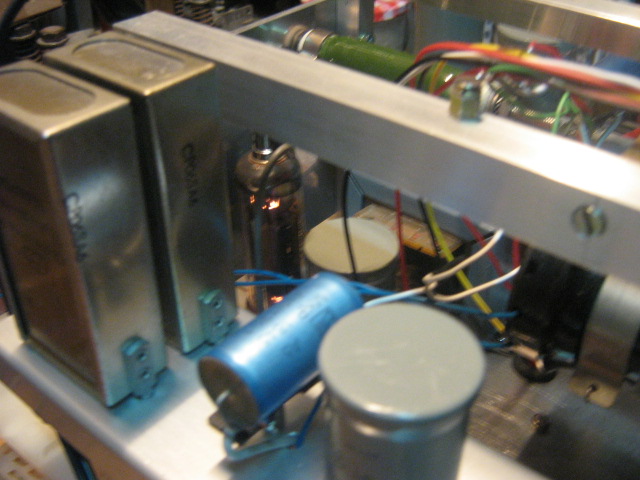

Une autre vue de la partie filtrage ...!

Pierre

Rhaaaaaaa!!!!j'vais exploser.....

Yves

...!

Pierre

Qu'il est beauuuuuuuu c'te chassis, et les condos,, tiens j'suis jaloux......

Yves

J'ai branché la prise, j'allume le géné !!!

Pierre

J'me protège.....

Yves

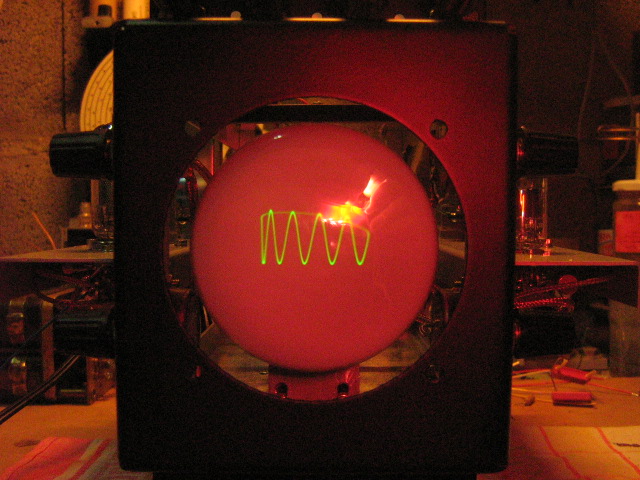

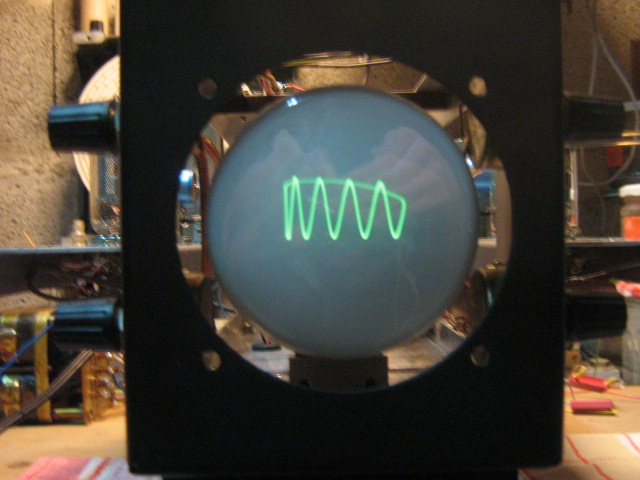

Oooohhhhhhh putééééééé une sinusoïde Yves !!!!!!!!!!

On vois bien le retour du spot !

Pierre

Ettttttttttt Attentionnnnnnnnn!!!

Yves

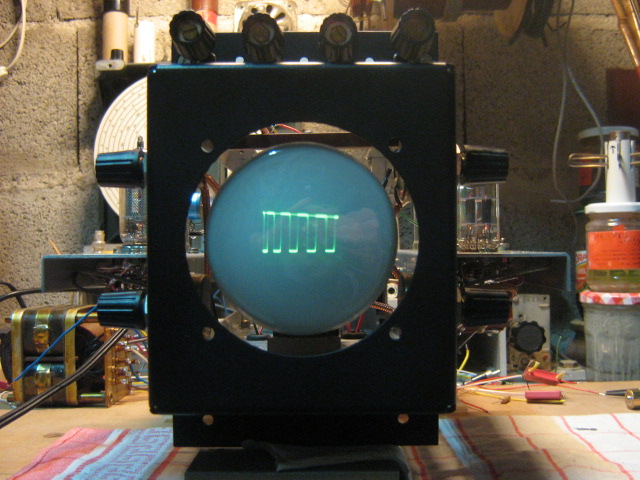

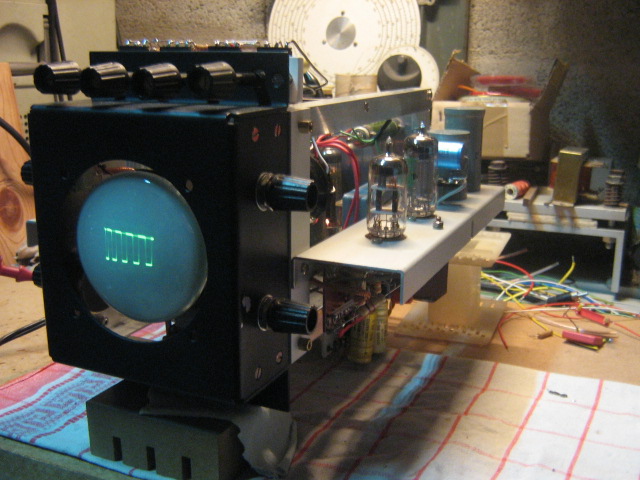

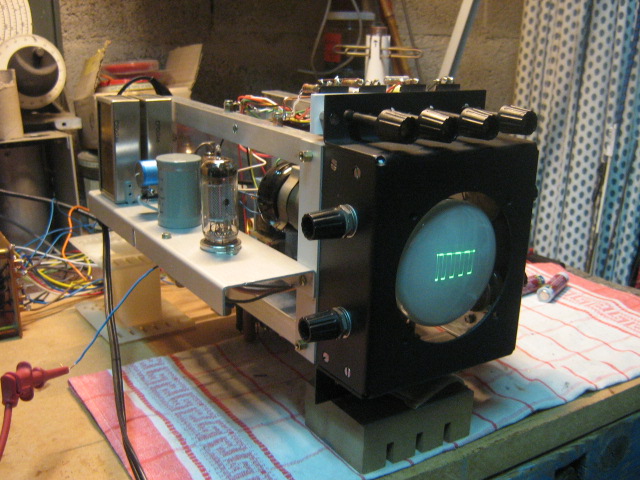

Quelques signaux carrés à 5 khz !! Sont beaux hein !!

Pierre

Que c'est beau....j'suis sur le cul....

Yves

Sinusoïde avec un bon coup de flash sur le tube   !!!

Pierre

Ben au moins c'est du live.....

Yves

Il a mis ses doigts sur le flash....c'est pas biennnnnn

Yves

Encore coté droit!!! ,ampli H et base de temp !! J'ai placé les boutons de commande sur les cotés de la pièce noir, quand je vais rentrer ce bloc dans le récepteur se sera par l'arrière et il faudra que je taille en plus deux encoches dans la face avant pour laisser passer les potars, encoches bouchées ensuite par des contre plaques (c'est pas grave!!!).

Pierre

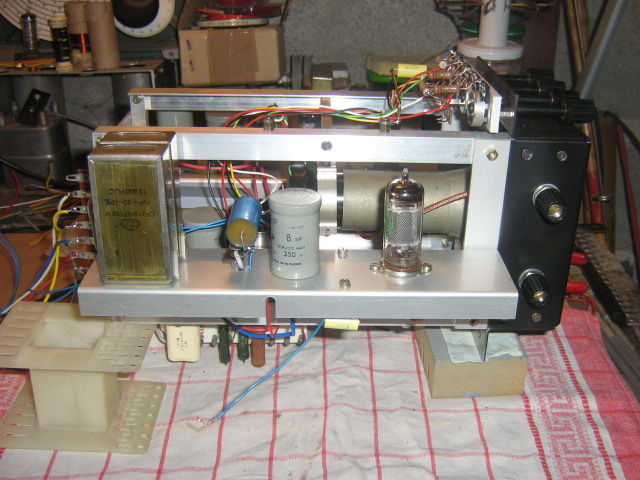

Et encore le coté gauche, ampli V  !!!

Pierre

Put...rée que c'est beau.......

Yves

Ce n'est que de l'inspiration Yves !!!

Pour ceux que celà intéresse voici les schémas définitifs perso je ne touche plus à rien, je pense pas qu'il y manque quelques chose!!

Sympas quand même ces petits tube cathodiques!!

Merci à Pierrot du 82, et à JC Negret, pour les aides et toutes les infos !

Pierre

...!!

Pierre

Dans l'ordre :

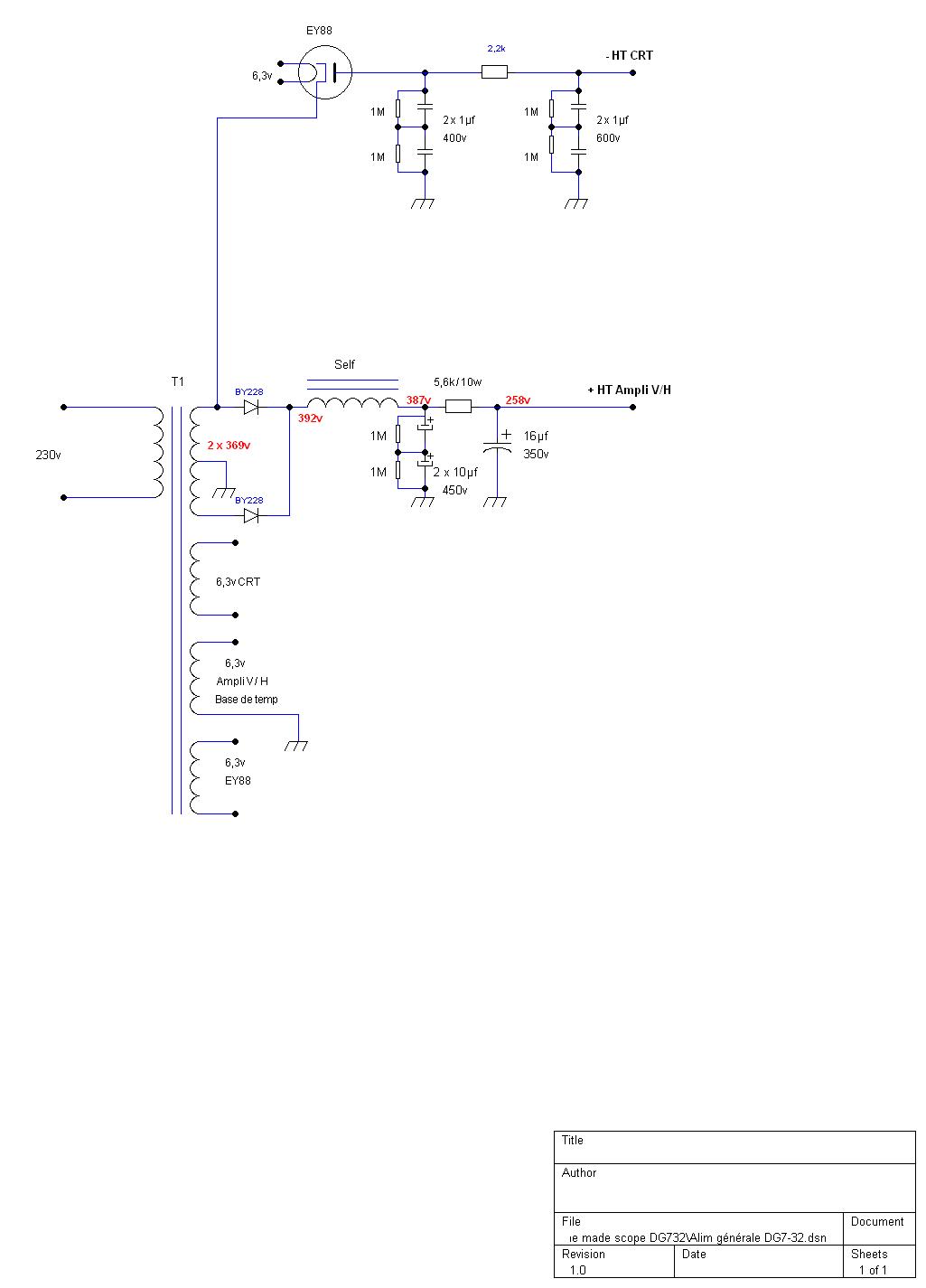

Alimentation.

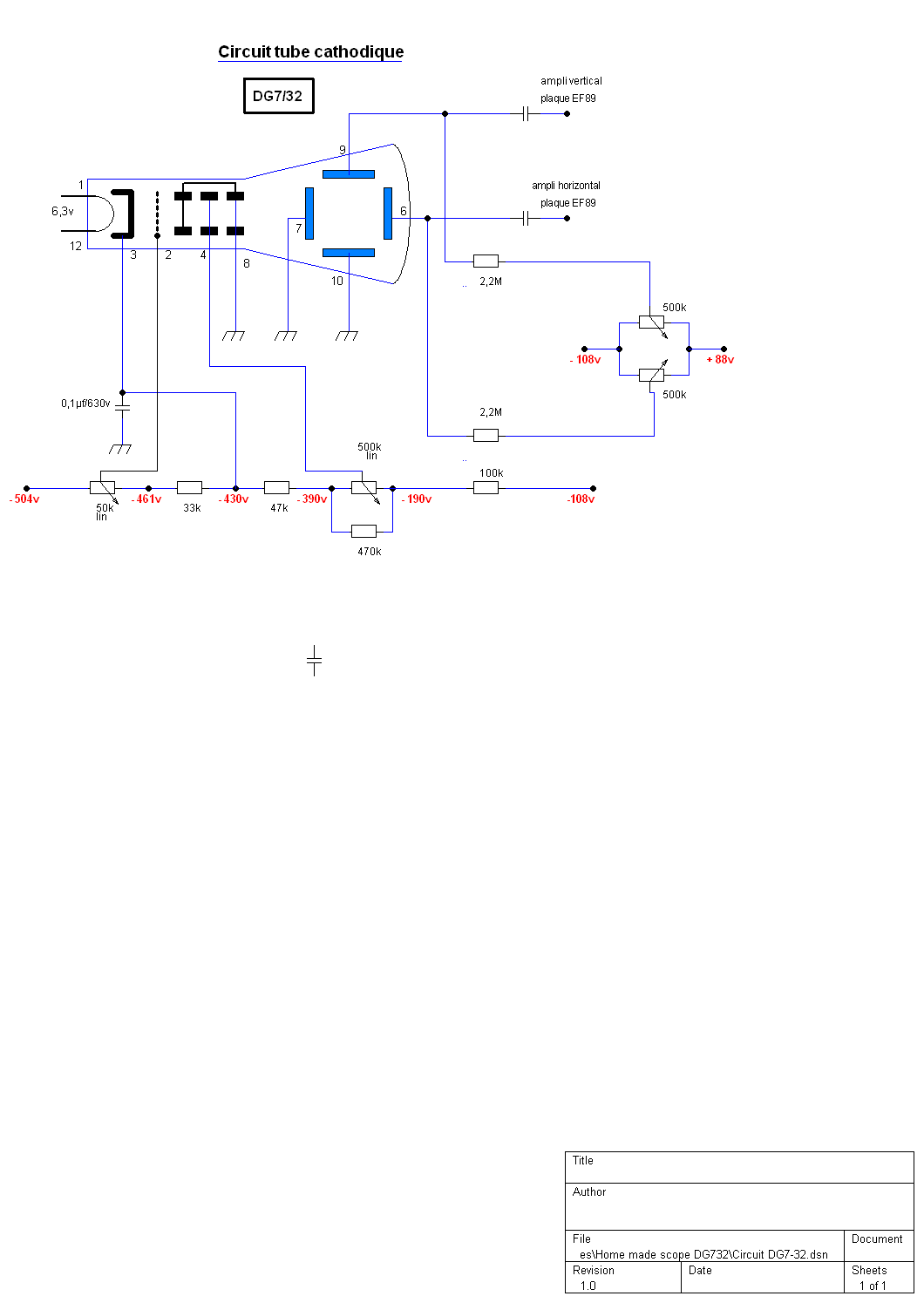

Chaine potentiomètrique et circuit de cadrage du tube DG7/32.

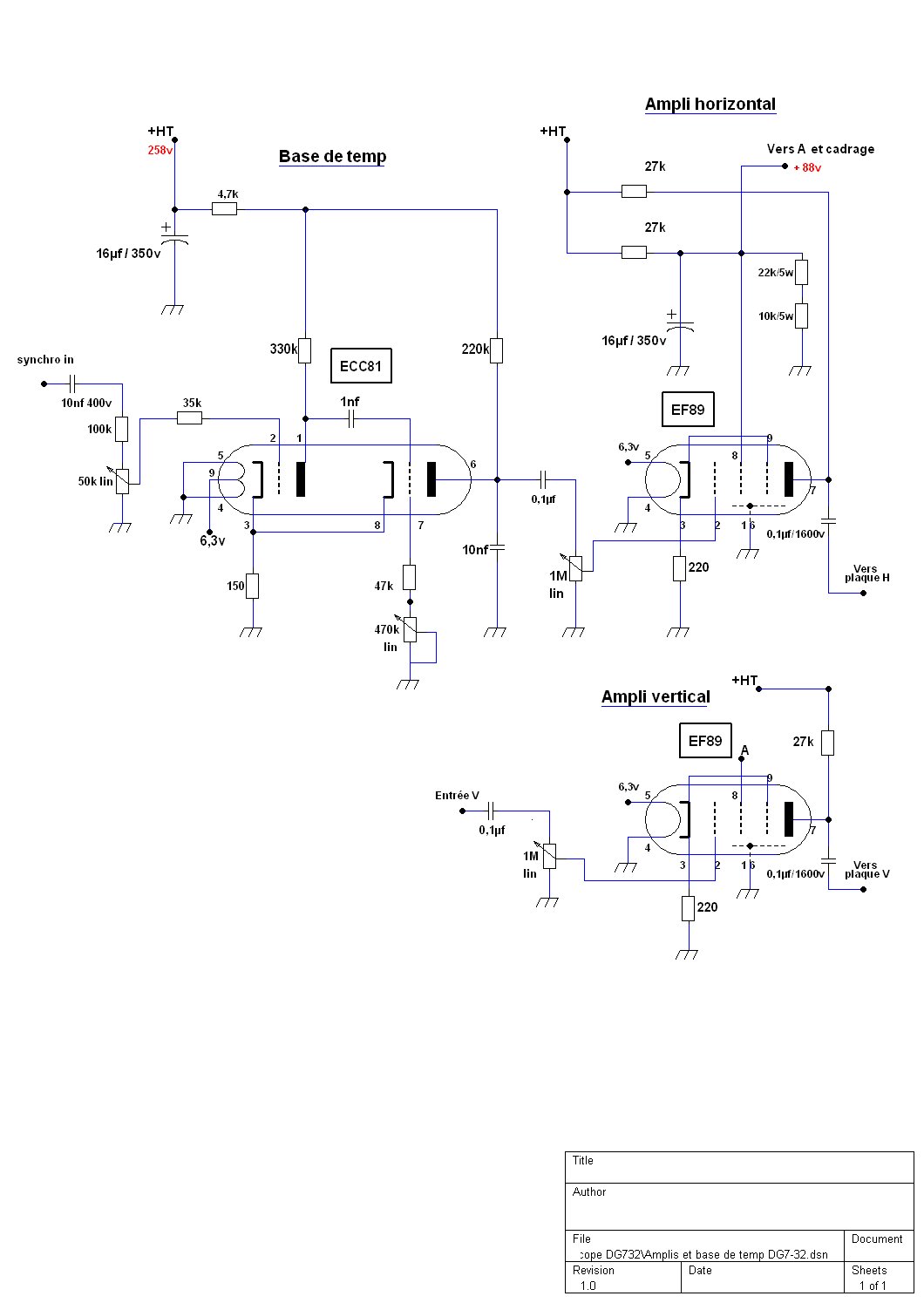

Amplificateurs horizontal, vertical, et base de temp.

Pierre

Bravo Pierre, belle réalisation!

Poue effacer le retour du spot, il faut envoyer une imulsion issue de la base de temps H, d'amplitude 5 à 25 volts suivant la sensibilité du CCRT, impulsion positive sur la cathode ou négative sur le whenelt du tube.

Cette impulsion qui correspond au temps de retour à gauche du spot,assure le blocage au noir la luminosité du tube (blanking.)

Si l'entrée verticale est à haute impédance (1 MOhms), il ne faut pas mettre de cable blindé qui va écraser la bande passante de l'ampli V, mais mettre l'entrée le plus près possible de la grille de l'ampli V, ou faire une entrée basse impédance à 50 ohms.

Ok Pierrot merci bien, je vais y réfléchir !!! Comment faire l'entrée à 50 ohms ??!!

Tout compte fait je crois bien que je vais le monter dans un coffret en bois vernis ce petit scope, et y rajouter une entrée H commutable, comme ça je pourrai m'ammuser à y faire quelques figures de Lissajous, tous ceux qui viennent dans mon atelier sont à chaque fois étonnés en voyant celà !!!

Alors maintenant j'aimerai bien que l'on revienne sur une ancienne histoire, comment avoir à l'écran un trait qui tournerai en fonction de l'accord sur les stations, déjà je pense qu'une base de temp serait inutile, mais quel genre de circuit rajouter ??

Faudrait il alors moduler alors deux bases de temp spéciales ??, là j'ai aucune idée du principe à adopter, est-ce que celà ne reviendrait un peux au principe du RTTY que je ne connai pas d'ailleur ???

Pierre

Pour avoir un trait qui tourne en fonction de l'accord, il faudrait envoyer le même signal en X et Y, mais avec un déphasage variable entre les deux.... comme les Lissajous.

Il y a aussi une histoire de base de temps circulaire qui est évoquée par HAAS dans ses livres sur les oscillos. Je vais essayer de retrouver ça....

Bibliographie :

A. HAAS : "L'oscilloscope au travail" Editions Radio

A. HAAS : "Technique de l'oscilloscope" Editions Radio

Pour faire une entrée à 50 ohms, une solution bête, mais qui marche bien : une résistance de 51 ohms en parallèle sur l'entrée.

Une autre soluce, un étage préampli à grille commune ou à base commune ou un ampli V en montage CASCODE (2 triodes 6BQ7A ou ECC88 en cascade.)

Ok pour l'entrée 50 ohms merci !

Pour A. HAAS : "L'oscilloscope au travail" Editions Radio, je pense que c'est le même bouquin que je possède, je regarde !!!

Pierre

Effectivement j'ai ce bouquin !

Pierre
