Sujet : Capacimètre Nouveau | De Yves Cantineau Le 04-02-2007 à 15:50 cms |
| ![](tr.gif) |

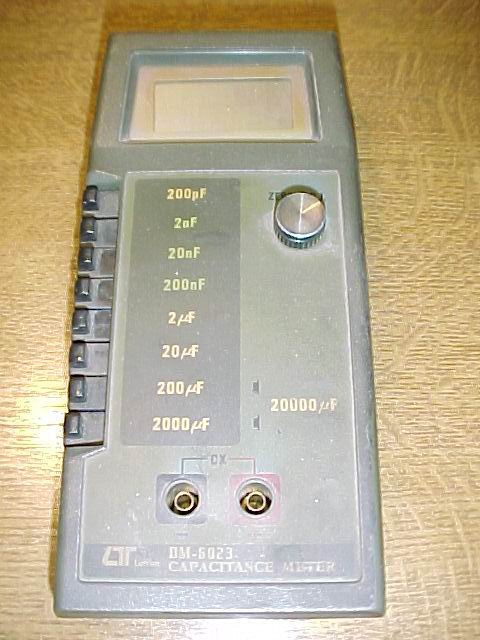

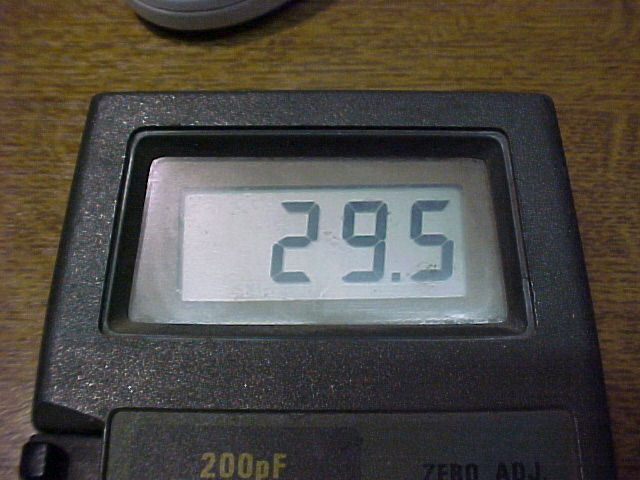

Bonjour, un amis viens a l'instant de m'apporter ce capacimètre (récupéré dans un container).
Il fonctionne, mais demande un bon nettoyage...
Mesure: 200pf-2nf-20nf-200nf-2mf-20mf-200mf-2000mf-20000mf.....
Marque: LUTRON
Modèle: DM-6023
| ![](tr.gif) |
| |
|
Sujet : Capacimètre Nouveau | De Jpg Le 04-02-2007 à 17:32 sta |
|
Bonjour,
cette marque existe-t-elle encore ? et ce modèle peut-on le trouver chez un distributeur en electronique?
serait intéressé, éventuellement pour achat .
Merci
Jpg
|
|
Sujet : Capacimètre Nouveau | De Yves Cantineau Le 04-02-2007 à 17:46 cms |
| ![](tr.gif) |
Bonjour JP, oui je pense qu'elle existe toujours, car j'ai acheté un wattemètre en 2005....

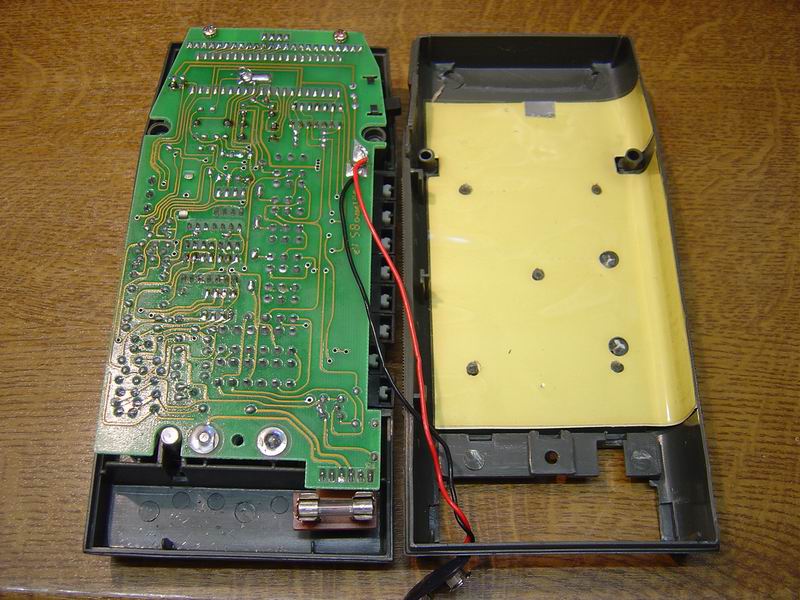

Voiçi l'intérieur du capacimètre..
Yves
| ![](tr.gif) |
| |
|
Sujet : Capacimètre Nouveau | De Yves Cantineau Le 04-02-2007 à 17:47 cms |
| ![](tr.gif) |

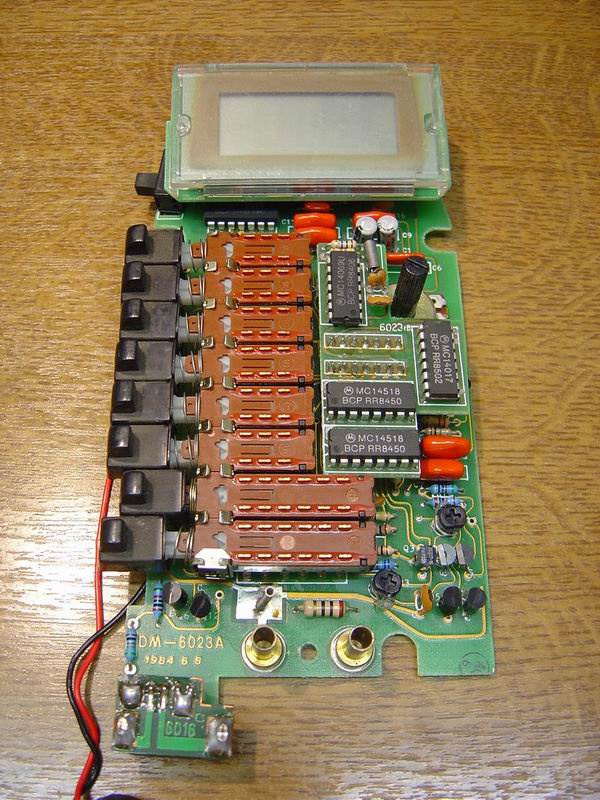

Suite...
Yves
| ![](tr.gif) |
| |
|
Sujet : Capacimètre Nouveau | De Yves Cantineau Le 04-02-2007 à 17:48 cms |
| ![](tr.gif) |

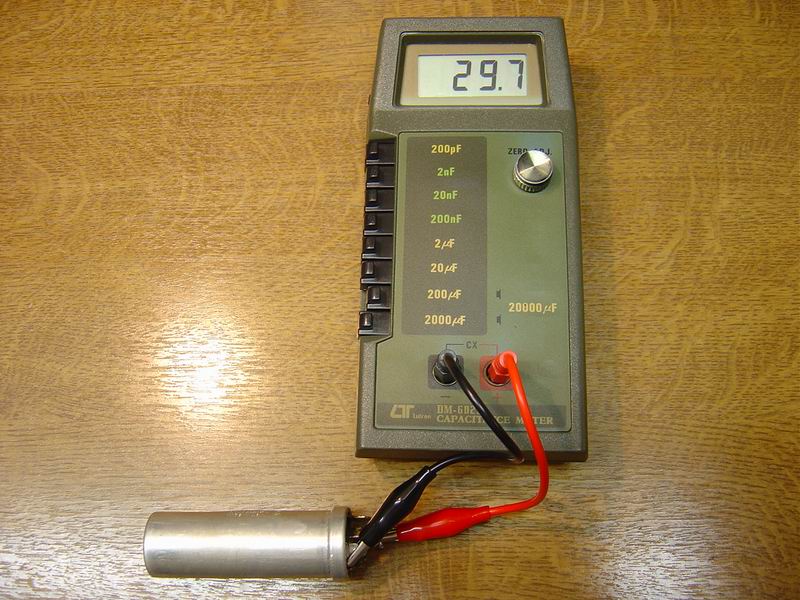

Après nettoyage et en fonctionnement...
Yves
| ![](tr.gif) |
| |
|
Sujet : Capacimètre Nouveau | De Yves Cantineau Le 04-02-2007 à 17:49 cms |
| ![](tr.gif) |

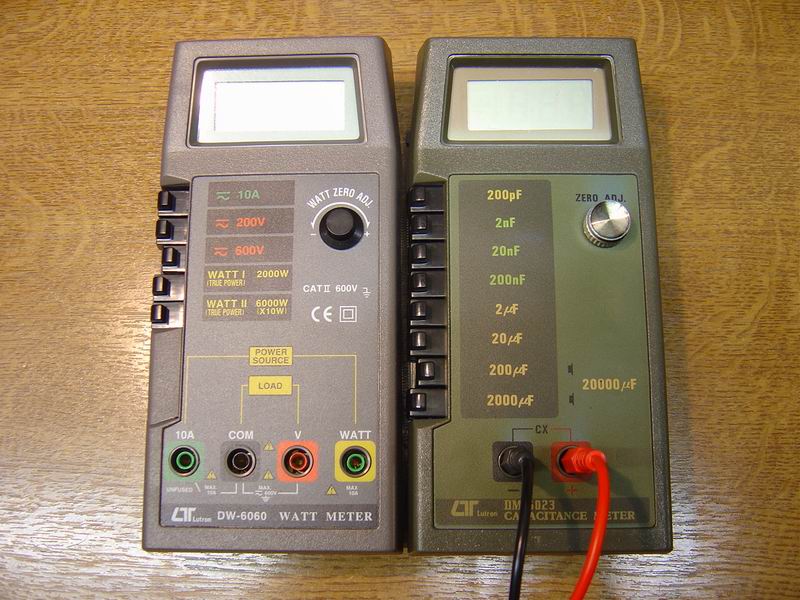

Un petit frère de la marque, un wattemètre (très pratique pour évaluer par exemple la conso d'une radio!!).
Yves
| ![](tr.gif) |
| |
|
Sujet : Capacimètre Nouveau | De Yves Cantineau Le 04-02-2007 à 18:06 cms |
| |
|
Sujet : Capacimètre Nouveau | De Jpg Le 05-02-2007 à 19:10 sta |
|
Merci pour le site;
Pas trouvé la " bête " ! ne doit plus être au catalogue!
Jpg
|
|
Sujet : Capacimètre Nouveau | De aldon Le 05-02-2007 à 19:27 sta |
|
Voir sur ebay
http://cgi.ebay.fr/CAPACIMETRE-NUMERIQUE-3-1-2-DIGITS_W0QQitemZ120025009074QQihZ002QQcategoryZ92231QQrdZ1QQssPageNameZWD1VQQcmdZViewItem
SIMRADIO
18 PLACE JACQUARD
42000SAINT ETIENNE
Rhône-Alpes
France métropolitaine
Téléphone : 0477327462
Fax :0477375378
E-mail : sim-radio@wanadoo.fr
|
|
Sujet : Capacimètre Nouveau | De Pierrot du 82 Le 05-02-2007 à 20:06 cms |
| ![](tr.gif) |
Bravo, Yves, il est comme neuf!
Pour satisfaire ma curiosité, pourrais-tu mesurer un condo de 47nF (47 nanofarads ou 0,047 microfarads) avec et sans une résistance de 100 kilohms en parallèle ?
C'est pour voir si ce genre de capacimètre est sensible aux résistances de fuite des condos....
| ![](tr.gif) |
|
|
Sujet : Capacimètre Nouveau | De Yves Cantineau Le 05-02-2007 à 20:45 cms |
| ![](tr.gif) |
bonsoir Pierrot, j'ai effectué une mesure avec un condo "moutarde" de 0,047mf et cela donne :
Avec résistance : 44,8mf
Sans résistance : 46,9mf
Pour JP, c'est effectivement vrais l'appareil n'existe plus (j'ai écrit a la société et j'ai eu réponse!!), mais a été remplacé par un autre modèle plus compact......
Yves
| ![](tr.gif) |
|
|
Sujet : Capacimètre Nouveau | De F6FKN Le 05-02-2007 à 22:34 sta |
|
Il existe egalement un petit mesureur fabuleux, de Marque PEAK.
Condensateurs,selfs et resistances.
Toute les mesures sont faites automatiquement, et l'appareil identifie tout seul le composant present a ses bornes.
Il existe egalement un modele semi-conducteurs, a 3 fils qui identifie a peu pres n'importe quel semi-conducteur connecte a ses bornes, et donne egalement son brochage. (diode, mos, bipolaire, thyristor, darlington...)
Tres utile pour les composants inconnus recuperes lors de demontages, ou pour apairer 2 transistors.
Petits appareils qui vous simplifient bien la vie.
Alain
| |
|
Sujet : Capacimètre Nouveau | De Pierrot du 82 Le 06-02-2007 à 00:00 cms |
| ![](tr.gif) |
Ce capacimètre doit être construit autour d'un monostable RC dont C est la capa à mesurer... (si R de fuite, capa lue un peu INFERIEURE à la capa réelle)
Il est plus précis que les capacimètres des multimètres qui ne sont que des ohmmètres à courant alternatif. (si R de fuite, capa lue nettement SUPERIEURE à la capa réelle)
Mais visiblement, le capacimètre est sensible aux résistances en parallèle, commes celles d'un condo qui fuit !
Ce genre d'appareil est excellent pour mesurer rapidement des condos en bon état, mais il est presque inutilisable en dépannage où on ignore justement l'état REEL des condos.
Pour ça le pont RLC est vraiment le roi des appareils, car il indique à la fois :
- la valeur réelle du condo et
- sa résistance de perte série (ESR) et parallèle (fuites)
Est-ce que l'appareil proposé par Alain F6FKN est un pont ?
Il ressemble à l'appareil proposé par MW Instruments :
http://www.mwinstruments.com/MW1008/MW1008_f.html
| ![](tr.gif) |
|
|
Sujet : Capacimètre Nouveau | De F6FKN Le 06-02-2007 à 08:36 sta |
|

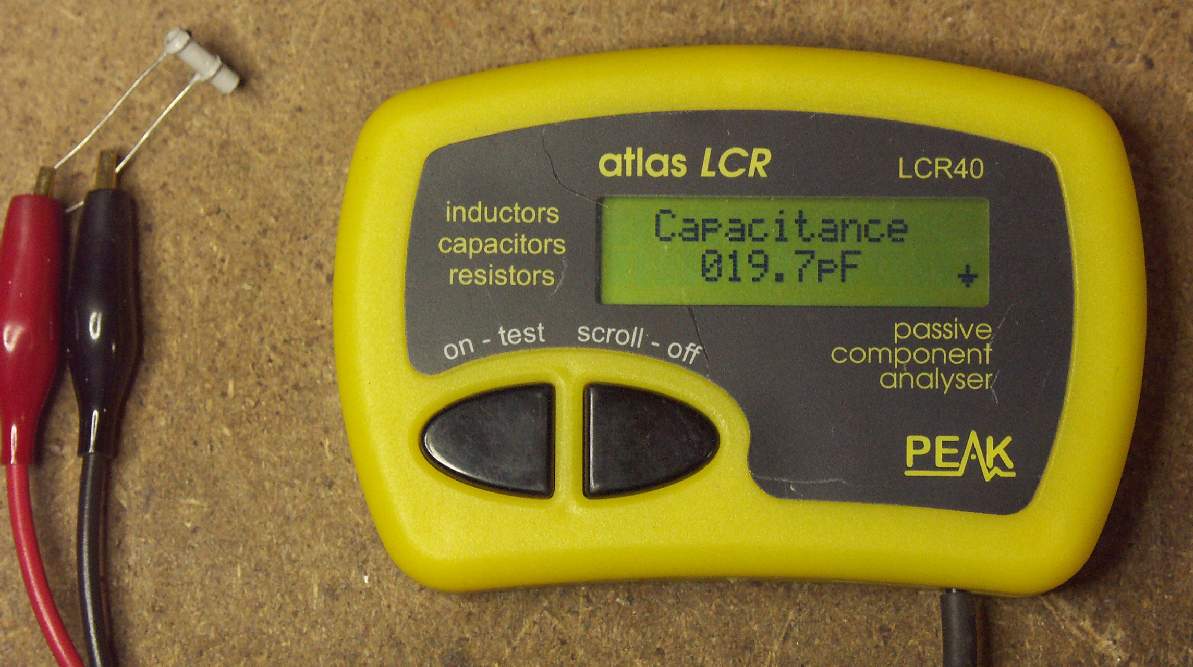

Voici le lien de l'appareil
http://www.peakelec.co.uk/acatalog/jz_lcr40.html
Il semblerait que ca soit un pont, qoique la description ne soit pas lumineuse sur le sujet.
En tout cas, c'est un engin tres facile a utiliser, et qui ne prend pas de place.
Je ne pourrais plus m'en passer.
Alain
|
|
Sujet : Capacimètre Nouveau | De jackoe Le 06-02-2007 à 17:34 cms |
| |
|
Sujet : Capacimètre Nouveau | De Pierrot du 82 Le 06-02-2007 à 18:13 cms |
| ![](tr.gif) |
Il doit utiliser un nagigateur exotique
Ce petit bijou coûte quand même 79 livres, soit 120 euros au cours de la roupie berrichonne
(Tiens, c'est exactement le même prix que le Pont MW1008 )
Vous avez dit bizarre ?
| ![](tr.gif) |
|
|
Sujet : Capacimètre Nouveau | De jackoe Le 06-02-2007 à 20:44 cms |
| ![](tr.gif) | C'est quoi un "nagigateur" ????
| ![](tr.gif) |
|
|
Sujet : Capacimètre Nouveau | De Yves Cantineau Le 06-02-2007 à 21:10 cms |
| ![](tr.gif) |
ben c'est exooootique....Pierrot merci pour les documents!!!!
Yves
| ![](tr.gif) |
|
|
Sujet : Capacimètre Nouveau | De Jpg Le 06-02-2007 à 21:24 sta |
|
Merci Pierrot,
Pour tous ces renseignements techniques, je confirme qu'il y a un site à Liège "microselect.be" qui diffuse ce produit, au prix de 98,35 euros HT. soit 117 euros TTC.
Ce que vous aviez bien indiqué par rapport à la livre. un peu cher, mais qui paraît de bonne facture et simple d'emploi. donc intéressant.
Jpg
|
|
Sujet : Capacimètre Nouveau | De F6FKN Le 07-02-2007 à 10:17 sta |
|
Le prix est sans rapport avec les services rendus.
C'est un instrument tres utile.
Son homologue pour les semi conducteurs est environ au meme prix, et d'une utilite toute aussi remarquable, vu le faible investissement.
Le seul grief que l'on pourrait trouver a ces appareils, c'est la pile de 12v, qui a une duree de vie limitee.
En tout cas, en ce qui concerne le pont RLC, l'essayer, c'est l'adopter!
Alain![;-)](s5.gif)
|
|
Sujet : Capacimètre Nouveau | De Jpg Le 09-02-2007 à 10:29 sta |
|
A propos du RLC, il a l'air de n'être difusé qu' en Kit ? avec 6 heures prévues pour le montage par une personne très compétente. Ce n'est pas mon cas! donc je vais probablement m'orienter sur ce modèle Peak, dont F6FKN nous a fait connaître l'existence, suite à l'info déposée par Yves C. sous cette rubrique.
Vérification positive du forum, encore une fois!
Jpg
|
|
Sujet : Capacimètre Nouveau | De F6FKN Le 09-02-2007 à 11:16 sta |
|
Pensez a acheter quelques piles 12V d'avance en meme temps que le capacimetre.
(On en trouve chez Farnell, mais je n'ai pas cherche ailleurs).
Chouette engin, pour identifier tous les capas ou selfs dont on ne connait pas la valeur.
Pour les composants recuperes, c'est impeccable.
Bonne bricole
Alain
|
|
Sujet : Capacimètre Nouveau | De Jpg Le 09-02-2007 à 16:50 sta |
|
Merci pour penser à prendre quelques piles d'avance!!
Par contre je modifie mon message précédent, ce n'est pas le LCR en Kit, mais le MW1008 digital LCR Meter!!
De plus, je récupère pas mal, c'est plus facile de couper, démonter, que l'inverse!
A+
Jpg
|
|
|
