| Sujet : Ducretet D736 Nouveau | De mignon Le 11-02-2007 à 15:10 sta |
|
Bonjour,
je recherche le schéma d'un poste assez bizare, qui a été construit de bric et de broc. Mais me semble-t-il, équipé du même jeu de lampes que le "Ducretet D736" (d'où le titre du sujet).
A savoir 6E8, 6M7, 6H8, 80, EM4 et 6V6. Il y a même une C23 dans le primaire de l'alim.
Je commence à faire un relevé sur la bête, mais c'est galère. On dirait que le cablage à été réalisé par un plombier (je n'ai rien contre cette proffession) tant il y a de soudure mate à chaque point et c'est très fouillis.
Merci d'avance.
|
|
| Sujet : Ducretet D736 Nouveau | De Pierrot du 82 Le 11-02-2007 à 15:53 cms |
|  |

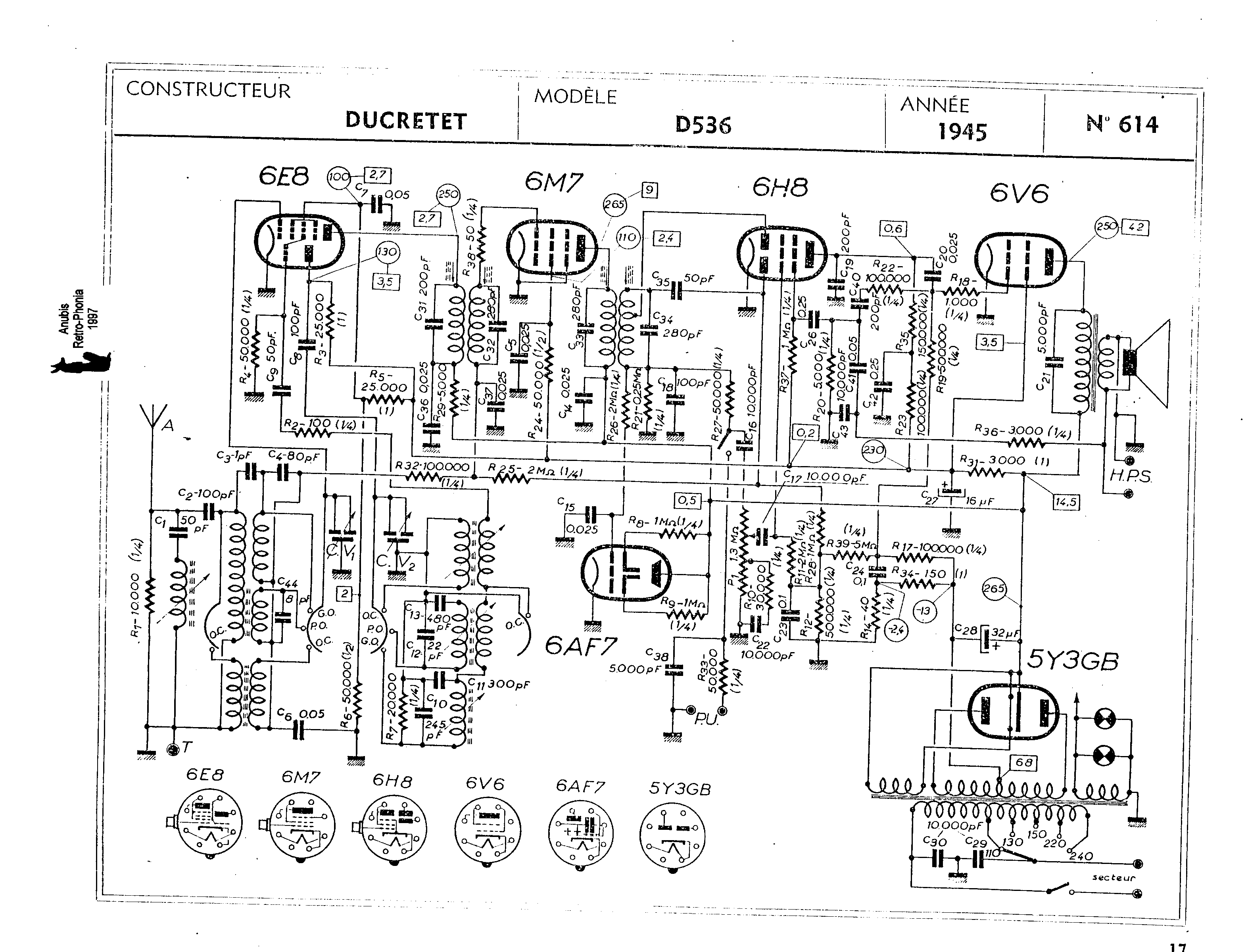

J'ai trouvé le schéma du Ducretet D536 de 1945 qui utilise ces lampes...
| |
| |
|
| Sujet : Ducretet D736 Nouveau | De WB4ENI Le 11-02-2007 à 17:02 sta |
|

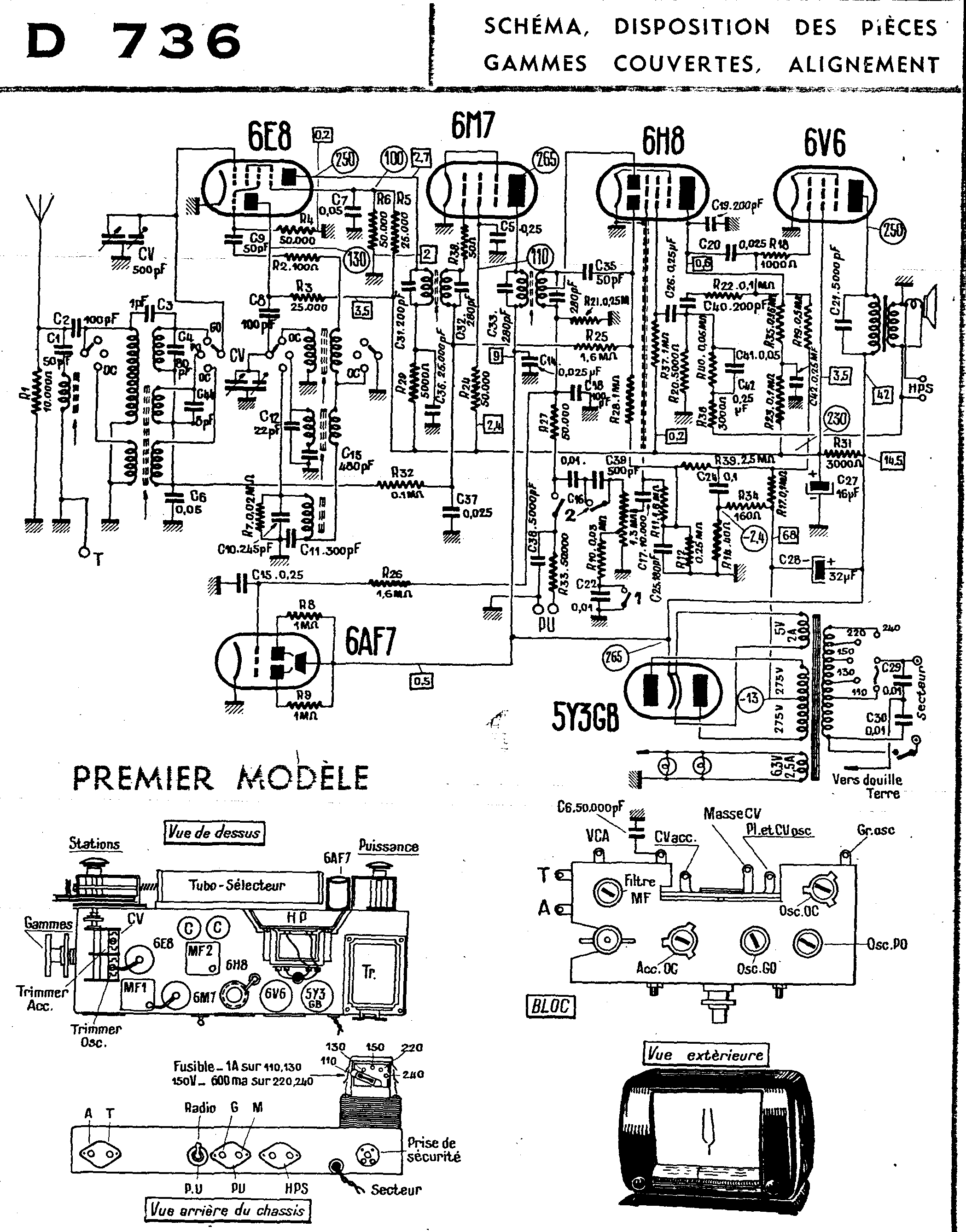

Le schéma est disponible sur http://www.chcr.asso.fr/, dont je ne suis pas membre, et apparemment aussi sur Radiofil, mais je n'ai pas de bottes d'égoutier assez grandes et assez étanches pour m'aventurer dans ce cloaque.
73
Marius
|
|
| Sujet : Ducretet D736 Nouveau | De mignon Le 11-02-2007 à 17:37 sta |
|
Bonsoir,
merci à tous les deux.
Je vais essayer de me dépatouiller avec le schéma du D536.
|
|
| Sujet : Ducretet D736 Nouveau | De Jacques (webmestre) Le 11-02-2007 à 19:04 sta |
|
| |
|
| Sujet : Ducretet D736 Nouveau | De mignon Le 11-02-2007 à 20:40 sta |
|
Bonsoir,
malheureusement les schémas sont assez loin de ma réalité.
Enfin, çà guide quand même.

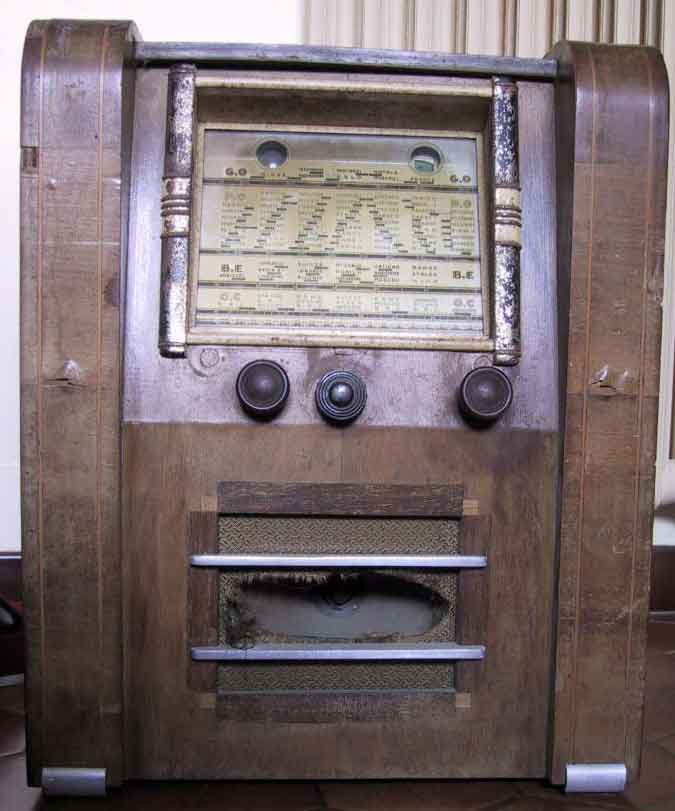

ci-joint photos pour avoir une idée de la bête et de la qualité des soudures.
| |
|
| Sujet : Ducretet D736 Nouveau | De JC Négret Le 11-02-2007 à 21:08 sta |
|
Ce n'est sans-doute pas un Ducretet...
Curieux les boutons asymétriques en façade.
|
|
| Sujet : Ducretet D736 Nouveau | De mignon Le 12-02-2007 à 08:27 sta |
|
Bonjour,
Hé non ce n'est pas un Ducretet, j'aurais préféré.![[:ouin:]](s10.gif)
Tout est curieux dans ce poste, le chassis n'est pas d'origine et dépasse à l'arrière, la facade possède des trous rebouchés. Un gros travail d'ébenisterie à faire. Le chassis est rouillé, je n'ai pas de schéma. Et je vais en découvrir encore.
C'est un cas d'école, il y a tout pour se faire la main.
|
|
| Sujet : Ducretet D736 ou presque Nouveau | De mignon Le 12-02-2007 à 16:43 sta |
|

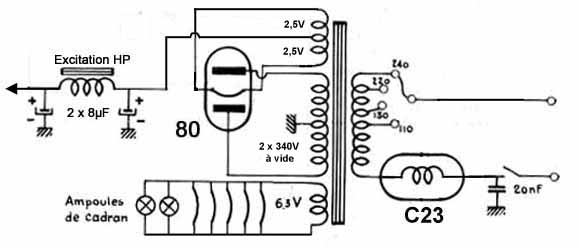

Voilà, je me suis lancé dans le relevé de schéma.
La partie alimentation, et déja une surprise: le point milieu dans le chauffage de la valve 80.
La C23 dans le circuit primaire (mais çà je l'ai déjà dit) et les filaments des lampes "en l'air", pas raccordés à la masse.
| |
|
| Sujet : Ducretet D736 ou presque Nouveau | De mignon Le 12-02-2007 à 19:33 sta |
|

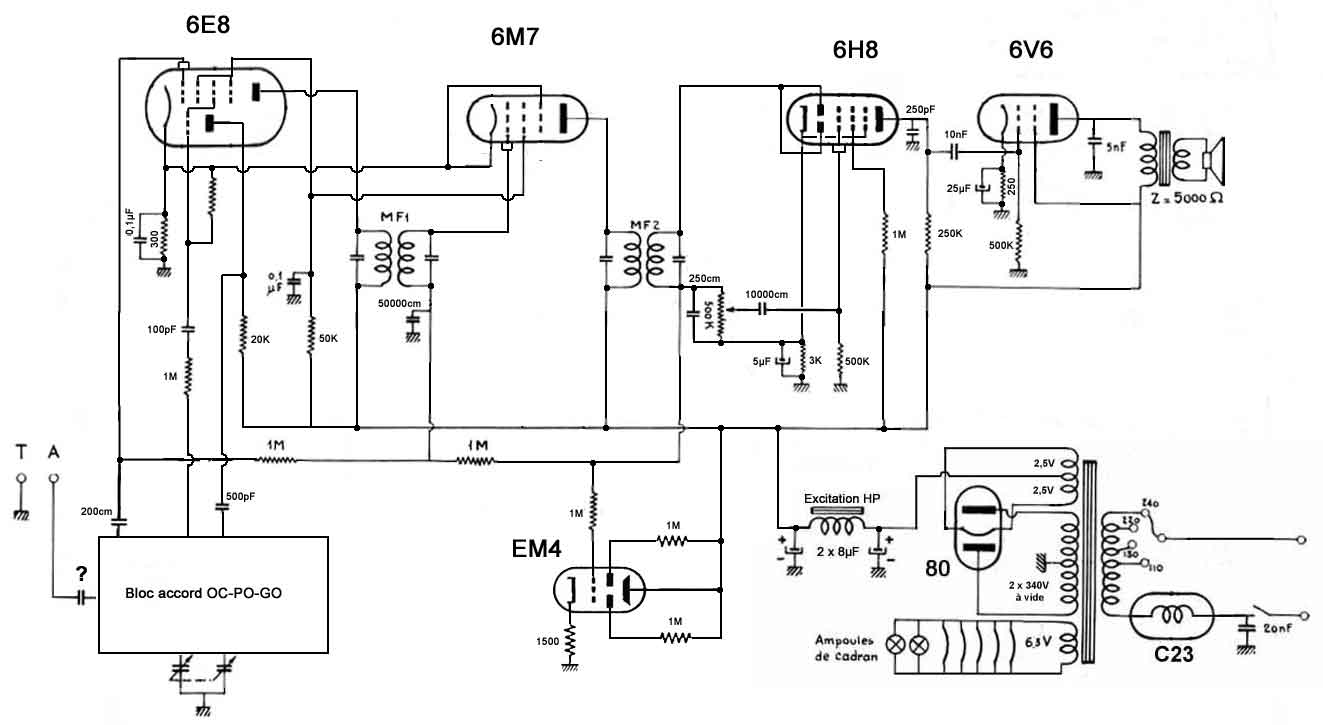

çà y est, j'ai relevé le schéma complet (enfin j'espère n'avoir rien oublié).
Il me parait très simple, et je n'ai pas décrypté le bloc d'accord.
Je vous demande votre avis sur ce schéma et de me signaler les anomalies.
Merci encore pour votre collaboration.![[:Hi:]](s12.gif)
| |
|
| Sujet : Ducretet D736 ou presque Nouveau | De Jacques (webmestre) Le 13-02-2007 à 04:18 sta |
|
Ca me parait correct. Juste un détail, étonnant que ce soit la BF détectée qui soit directement appliquée à la grille de l'EM4, sans capa de lissage de la CAG.
|
|
| Sujet : Ducretet D736 ou presque Nouveau | De mignon Le 13-02-2007 à 09:29 sta |
|
Bonjour,

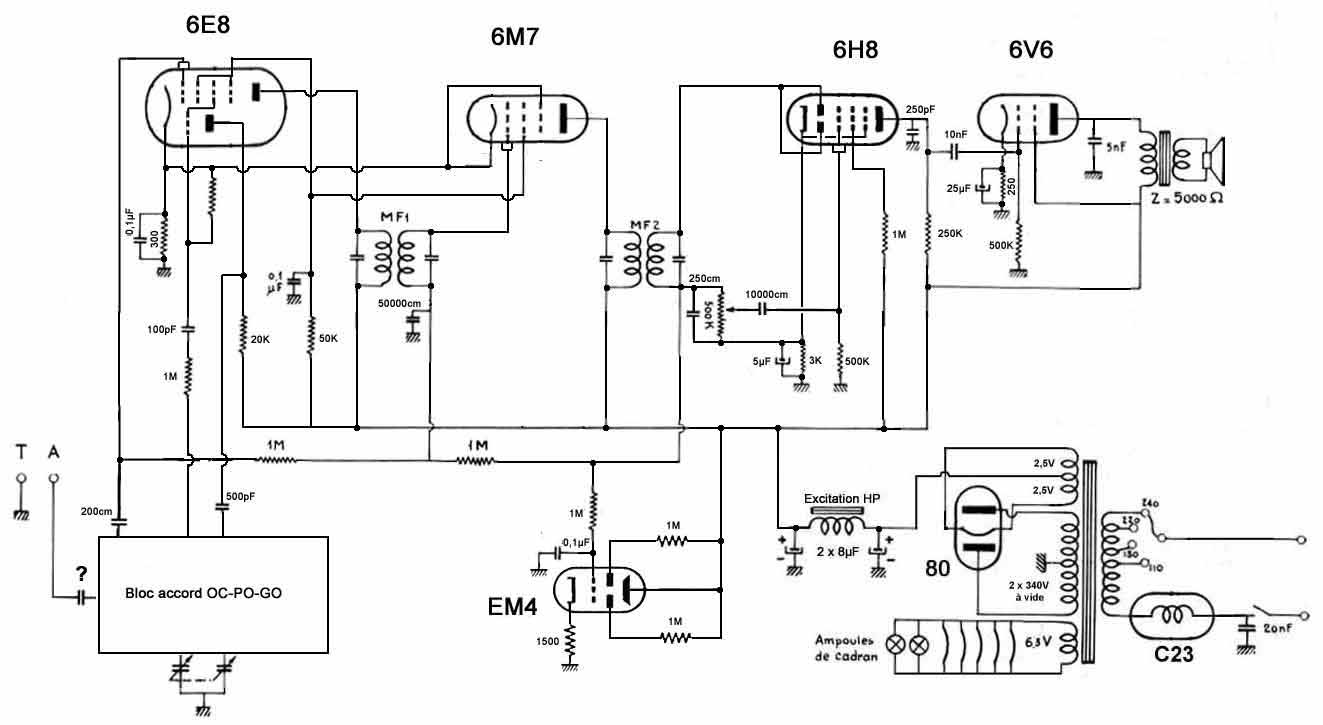

bravo Jacques, bien vu. Je l'avais sur mon brouillon, mais j'ai oublié de le recopier.
Maintenant je vais dérouiller le chassis et refaire le cablage.
| |
|
| Sujet : Ducretet D736 ou presque Nouveau | De YM Le 13-02-2007 à 11:31 sta |
|
P'tet un ptit 0,1µ entre la G2 et la cathode de la 6H8 ?
Et oui, je vote pour mettre un côté des filaments à la masse !
|
|
| Sujet : Ducretet D736 ou presque Nouveau | De Pierrot du 82 Le 13-02-2007 à 16:31 cms |
| |
Oui, mais lequel ?
Blague à part, il y a peut-être déjà une connection interne au transfo entre le pt milieu du 6,3 volts et la masse (et l'écran du transfo!)
| |
|
|
| Sujet : Ducretet D736 ou presque Nouveau | De Jacques (webmestre) Le 13-02-2007 à 18:50 sta |
|
il n'y a pas de point milieu sur le 6,3V. C'est sur le chauffage de la 80 et.... celui-là, vaut mieux pas le mettre à la masse.
Effectivement, un découplage de la G2 de la 6H8 paraitrait logique, mais autant le ramener à la masse, pas à la cathode.
|
|
| Sujet : Ducretet D736 ou presque Nouveau | De mignon Le 13-02-2007 à 21:25 sta |
|
Non, il n'y a pas de point milieu sur le 6,3V, çà peut s'arranger avec un bon vieux "Loto" de 100ohms. Mais est-ce vraiment utile, on n'est pas en HIFI
Pour l'instant je n'en suis pas encore là. Je joue plutot de la toile émeri que du fer à souder.
Quelle serait la valeur du condo d'antenne (marquage complètement effacé)?
|
|
| Sujet : Ducretet D736 ou presque Nouveau | De Pierrot du 82 Le 13-02-2007 à 21:30 cms |
| |
Entre 100pF et 1nF (essayer la meilleure valeur à la louche si ça change quelque chose!)
| |
|
|
|
