| Sujet : A propos de condos Nouveau | De LilChild Le 11-02-2007 à 17:04 sta |
|
Bonjour,
J'aimerais vous poser une question à propos de condensateurs de filtrage dans un ampli guitare style Marshall Jtm45.

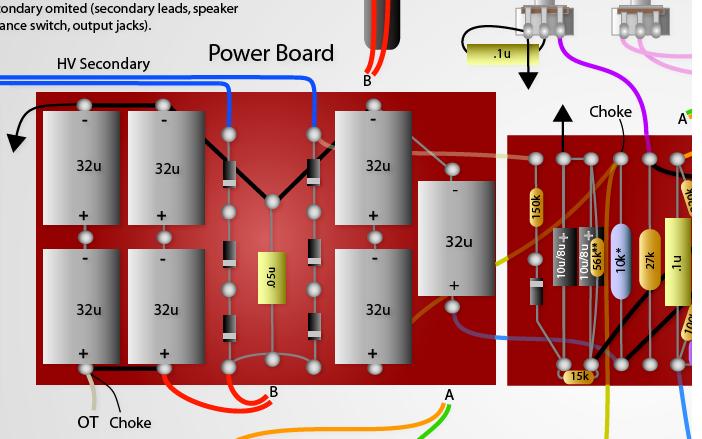

Je joins les photos pour que celà soit plus explicite, mais ma question est :
Est- ce que je peux remplacer des condensateurs simples par des doubles, sachant que j'y connait pas grand chose en élect. donc pour moi le nombre de condo sera donc divisé par deux :s
Merci d'avance :)
Ben
| |
|
| Sujet : A propos de condos Nouveau | De LilChild Le 11-02-2007 à 17:06 sta |
|
Oups ! Dsl, j'ai mis les deux mêmes photos :)
| |
|
| Sujet : A propos de condos Nouveau | De jackoe Le 11-02-2007 à 17:22 cms |
|  |

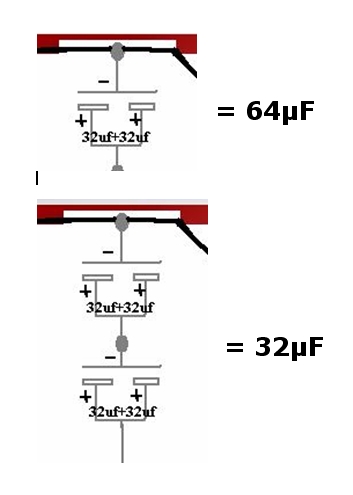

Voici les équivalences des associations de condensateurs.
Il manque une grandeur importante : la valeur de la haute tension ou bien celle de la tension d'utilisation des condensateurs.
| |
| |
|
| Sujet : A propos de condos Nouveau | De LilChild Le 11-02-2007 à 18:07 sta |
|
Bonjour jackoe,
Je me suis penché dessus et reste perplexe quand à mes résultats. Si j'ai bien compris, 2 condos de 32uf en série est- égal à 16uf et en parralèle à 64uf. Donc l'équivalence des quatres condos à gauche de la photo serait- égal à 32uf !?
Désolé mais, mes connaissances s'arrêtent là. Si ça peut t'aider, les fils rouges (marqué "B") sont reliés à un switch (standby on/off qui permet aux lampes de se reposer) et à partir du moment ou il est sur "on", la tension aux bornes des condos est environ de 500v.
Ce que je ne comprends pas c'est pourquoi on ne peut pas mettre un 16uf à la place de deux 32uf en série. Je vais essayer de me répondre moi- même en prétendant que la tension de service des condos serait alors trop faible ou justement trop forte pour un simple 16uf/400v.

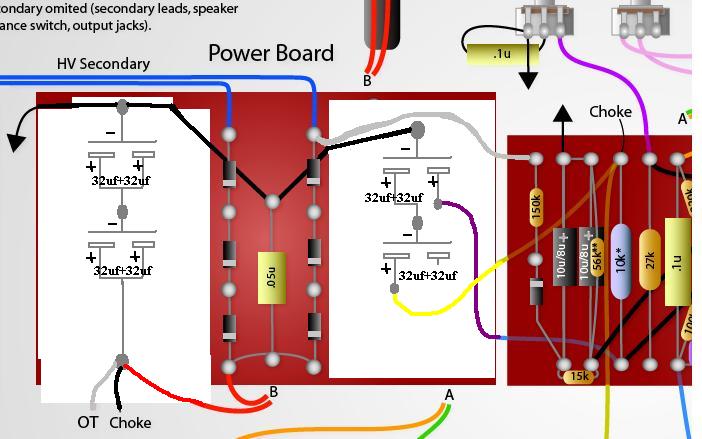

Merci d'éclairer ma lanterne, je t'avoue que je suis perdu. Le câblage actuel est 7x 32+32uf@400v où la deuxième pin du condo n'est pas utilisée (ceux qui les convertit en simple finalement). Pourrais- tu me proposer un schéma qui permettrait de remplacer les simples 32uf par des doubles?
Ben
|
|
| Sujet : A propos de condos Nouveau | De Pierrot du 82 Le 11-02-2007 à 19:17 cms |
| |
Les 4 condos de 32µF en série/parallèle sont bien équivalents à UN SEUL condo de 32µF, mais de tension DOUBLE de celle des condos 32µF individuels, soit 800V environ...
Ce montage estfait par sécurité, puisque la tension utile est de l'ordre de 500volts, cela permet une plus grande sécurité au démarrage de l'ampli et également si la tension du secteur augmente.
Dans ce cas précis, il n'est pas intéressant d'utiliser des 2x32µF en cartouche métallique à cause de l'isolation, à moins que vous n'ayez que ces condos en stock. De quel modèles sont-ils ?
| |
|
|
| Sujet : A propos de condos Nouveau | De LilChild Le 11-02-2007 à 19:31 sta |
|
Bonsoir Pierrot,

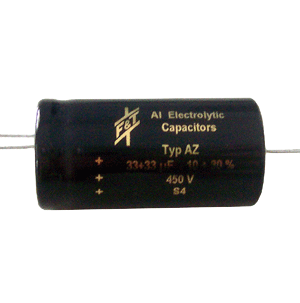

Merci de ton aide. Les condensateurs sont marqués F&T Electrolytic, type AZ (axial), 33+33uf - 10+30% à 450v
Je pose ce problème suite à une erreur de commande. Je voulais bien entendu au départ, des condos simples.
Ben
|
|
| Sujet : A propos de condos Nouveau | De Pierrot du 82 Le 12-02-2007 à 08:05 cms |
| |
Est-ce qu'ils sont en tube métallique ?
On peut avoir une photo ?
On peut les utiliser les 2 sections en parallèle, soit 64µF, et les 2 condos doubles en série, à condition de faire attention à l'isolation, s'ils sont en boitier métallique. (comme sur la partie inférieure du dessin de Jackoe.)
On aura bien alors 32µF isolé à 900 volts...
| |
|
|
| Sujet : A propos de condos Nouveau | De F6FKN Le 12-02-2007 à 13:26 sta |
|
Oui, si on n'oublie pas de shunter les 2 branches avec un meghom, ou 470k, pour equilibrer les courants de fuite !
Alain
|
|
| Sujet : A propos de condos Nouveau | De LilChild Le 12-02-2007 à 15:41 sta |
|
Bonjour,
Je post la photo du condo en vous remerciant de l'intêret que vous me portez.
Maintenant à savoir si ils sont en tube métallique, je ne pourrais pas te répondre, je pensais que tous les condensateurs électrolytique étaient de même facture...
Donc pour comprendre, si le condo est bien isolé, mon schéma semblerait fonctionner (sans oublier de shunter les deux sorties positives avec une résistance) ?
Ben
|
|
| Sujet : A propos de condos Nouveau | De LilChild Le 12-02-2007 à 15:42 sta |
|
Rah, j'oublie la photo lol
| |
|
| Sujet : A propos de condos Nouveau | De Jacques (webmestre) Le 13-02-2007 à 04:26 sta |
|
<< sans oublier de shunter les deux sorties positives avec une résistance >> ?!?
Avec des condos doubles, on ne peut faire que deux choses. soit les jumeler en // pour une capacité double, soit les utiliser independamment, le pole négatif étant commun.
|
|
| Sujet : A propos de condos Nouveau | De F6FKN Le 13-02-2007 à 13:36 sta |
|
Exact, mais dans son cas, c'est une serie/parallele.
2x33 450V + 2x33 450V = 1x33 900V
Alain
|
|
| Sujet : A propos de condos Nouveau | De F6FKN Le 13-02-2007 à 13:39 sta |
|
PS:
(a condition de bien isoler la masse de celui qui recoit la tension la plus elevee.)
Alain
|
|
| Sujet : A propos de condos Nouveau | De jackoe Le 13-02-2007 à 13:43 cms |
| |
Ben, il faut que tu demandes à quelqu'un qui s'y connaît avant de t'électrocuter ou bien de te faire exploser les condensateurs dans la figure !!!!!
| |
|
|
| Sujet : A propos de condos Nouveau | De LilChild Le 13-02-2007 à 15:41 sta |
|
Ouai c'est clair, j'ai pas envie de les détruire en faisant une fausse manip. Pour l'instant, ca marche très bien comme ça sauf que la plaque du circuit de puissance est trop encombrée et je voulais simplement espacer les condos pour éviter l'échauffement.
J'ai reperé une bonne marque de condo (ARS) et si un jour, j'ai un problème ou quoi que ce soit, je serais vers où me diriger. F&T est acceptable, je ne sais si celà est dû à ça mais j'ai quand même quelques ronflements et parasites ; Je capte aussi des ondes radios quelques fois...
Enfin, je ne m'en plaint pas. La chaleur des lampes remplacent bien ces petits mécontentements.
Merci à tous.
Ben
|
|
| Sujet : A propos de condos Nouveau | De jackoe Le 13-02-2007 à 16:38 cms |
| |
Normalement, un condensateur ne chauffe pas !!!  Par contre, il est nécessaire de les espacer si leurs boîtiers ne sont pas isolés électriquement.
| |
|
|
| Sujet : A propos de condos Nouveau | De Pierrot du 82 Le 13-02-2007 à 16:51 cms |
| |
D'après la photo, ils sont isolés sous plastique noir, et Ben pourrait utiliser ses 33+33µF en série parallèle, comme dit plus haut sur le schéma de jackoe !
| |
|
|
|
