Bonjour,

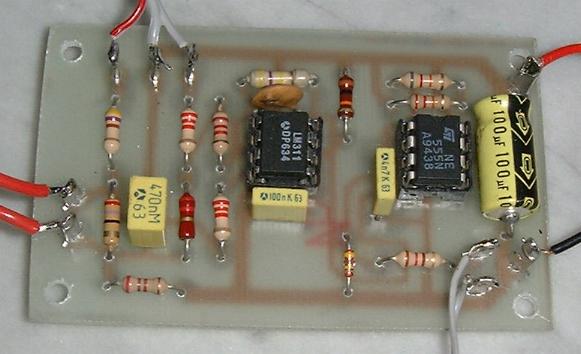

Petit montage sans prétention, mais qui est très utile quand on relève le schéma d'un montage.
Le montage n'émet un "Bip" que si la résistance entre les pointes de touche est inférieure à une valeur très faible, réglable entre 0 et 4 ohms environ.
On ne détecte donc que les fils de câblage ou les pistes de circuit imprimé en ignorant tous les autres composants (semi conducteurs compris). Seuls les bobinages constitués de quelques spires en gros fils peuvent piéger le système.

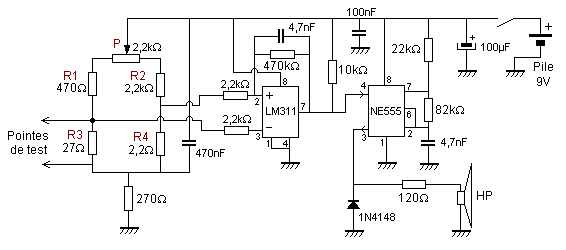

Principe très simple basé sur l'équilibre du pont P-R1-R2-R3-R4 détecté par le comparateur LM311 qui déclenche l'oscillation du NE555... Bip...
La tension entre les pointes de touche ne dépassant jamais 0,3 V (courant < 10 mA), on ne peut pas détruire de composants pendant les test.
Consommation pile : 20 mA (sans Bip).
| |
|
| Sujet : Détecteur de continuité Nouveau | De jackoe Le 20-02-2007 à 17:43 cms |
|  |
Merci JC pour ce petit appareil ! Si nous pouvions avoir le typon, ce serait top !
| |
|
|
| Sujet : Détecteur de continuité Nouveau | De vizymoteau Le 20-02-2007 à 18:11 sta |
|
Un typon pon pon , les petites marionet' teu!
|
|
| Sujet : Détecteur de continuité Nouveau | De JCJ Le 20-02-2007 à 18:42 sta |
|

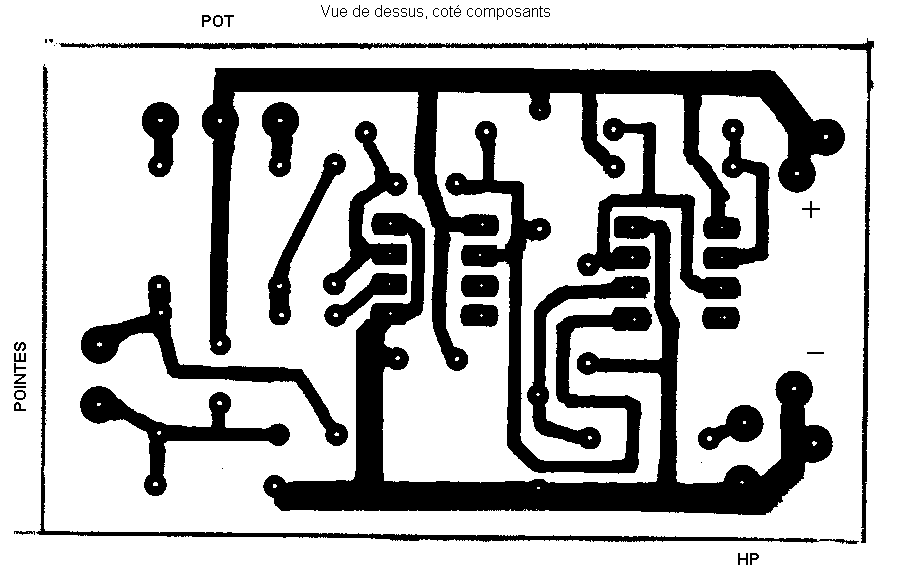

Heu... pas très beau. Fait au "Rotring", à l'ancienne. Et je ne sais pas à quelle échelle il sera imprimé
| |
|
| Sujet : Détecteur de continuité Nouveau | De jackoe Le 20-02-2007 à 18:51 cms |
| |
Faut pas avoir honte JC ! J'en ai dessiné des quantités sur calque au rotring ! Il est vrai qu'aujourd'hui c'est plus commode avec un ordi !
| |
|
|
|
