Sujet : Signal Injector Nouveau | De TSF-59 Le 05-03-2007 à 18:56 sta |
|
Bonjour,
Pour faire suite à l'intervention
ici
j'ai réalisé un Signal Injector avec les moyens du bord.
Les transistors utilisés sont deux 2N2222A

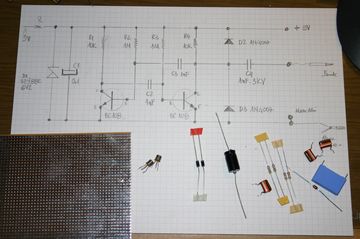

- Photo 1 : les composants

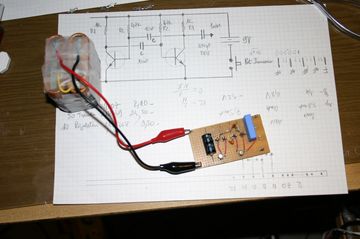

- Photo 2 : la maquette

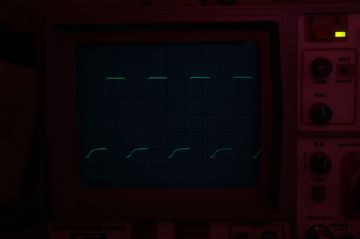

- Photo 3 : le signal visualisé sur le scope
Les créneaux ne sont pas parfaits en partie basse.
Le signal écouté dans le Signal Tracer HEATHKIT est sympa.
L'alimentation 9 Volts est assurée par deux piles 4,5 Volts.
Le montage consomme 1,5 mA.
Bien Cordialement.
F6GUR - CW for ever -
| |
|
Sujet : Signal Injector Nouveau | De Pierrot du 82 Le 06-03-2007 à 14:36 cms |
| ![](tr.gif) |
René ne fait pas que de la télégraphie, bravo !
Mais les photos c'est rikiki
73
| ![](tr.gif) |
|
|
Sujet : Signal Injector Nouveau | De vizymoteau Le 06-03-2007 à 18:20 sta |
|
Ah oui , voila le style de montage dont je peux venir à bout !
|
|
Sujet : Signal Injector Nouveau | De WB4ENI Le 06-03-2007 à 18:29 sta |
|
La photo 2 me rappel certain combat dans un tunnel, avec en moins le planc de yeux. À moins que (à propos d'yeux) que ma cataracte n'empire (comme disait Maximilien à Querétaro). ![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : Signal Injector Nouveau | De WB4ENI Le 06-03-2007 à 18:30 sta |
|
...vu mes coquilles, ça doit être mes yeux
|
|
Sujet : Signal Injector Nouveau | De fabignoli Le 07-03-2007 à 13:11 sta |
|
Bonjour,
Moi j'en ai fait un avec une ECC81 et je l'ai installée dans un signal tracer EICO à la place du wattmètre. Du coup ca me fait un boitier qui peut me servir d'ampli, de test pour des HP exterieur, de pouvoir testerun ampli avec le HP interne, d'injecteur, de signal traceur. Le transfo de sortie intégré est un push et toutes les connexions arrivents en face avant, ce qui autorise tous els type de branchement. l'ampli a beaucoup de gain. il y avait jsute un wattmètre qui ne me servait à rien et à la place du potard j'ai mis celui de l'injecteur.
En plus je l'ai transformé pour le sectuer 230V avec un transfo de poste et j'ai viré la 1629 pour emttre une EM4 à la place mais c'est une autre histoire.

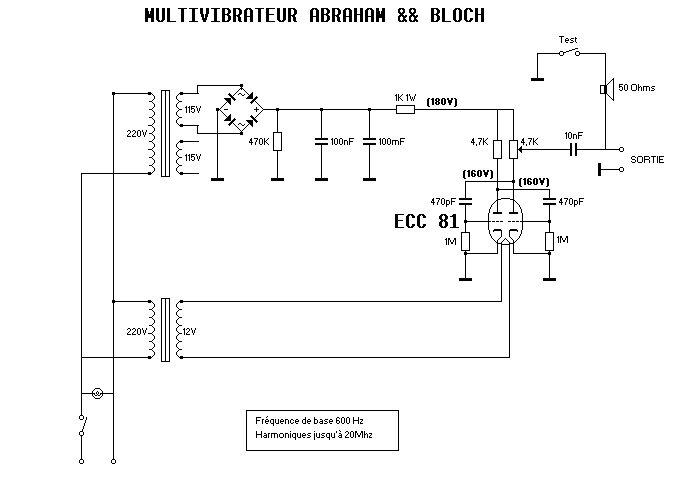

Sinon, c'est inspiré d'un article du célèbre site de Jogis. l'article complet est
ici
Ce type d'injecteur contient énormément d'harmonique, ce qui dans ce cas est un avantage parce que ca passe partout : a travers les blocs d'acfcord, la MF et la BF, donc c'est vraiment pratique et le niveau de sortie est plus que suffisant.
Frederic ABIGNOLI
| |
|
Sujet : Signal Injector Nouveau | De Pierrot du 82 Le 07-03-2007 à 17:50 cms |
| ![](tr.gif) |
Le montage à transistors est quand même plus simple, et aussi efficace !
| ![](tr.gif) |
|
|
Sujet : Signal Injector Nouveau | De Pierre Le 07-03-2007 à 18:46 cms |
| |
|
Sujet : Signal Injector Nouveau | De vizymoteau Le 09-04-2007 à 19:30 sta |
|
Bonjour !
Et bien voila , dans la série "Les ateliers du Dimanche" , je viens de terminer le mien . En plus , cela me permets de tester mes ECC81 !
A la place du HP , j'ai mis un transducteur piezo en série avec une R de 47ohms.
Ca va signal tracer dur dans les chaumières !!
| |
|
Sujet : Signal Injector Nouveau | De Jacques (webmestre) Le 09-04-2007 à 19:57 sta |
|
Marius, faut pas me faire rire comme ça quand je prend l'apéro ![:-D](s2.gif) ![:-D](s2.gif)
|
|
|
