Sujet : Eurelec?? Nouveau | De freddy Le 09-03-2007 à 21:22 sta |
|

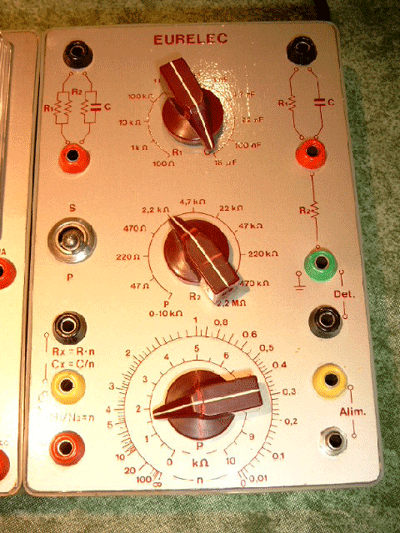

Bosoir Il ya quelque temps je suis en possession de cette apareil de mesure.Je ne sait absolument pas comment et pourquoi l'utiliser ni comment l'alimenter.Selon mon ideé il faut l'utiliser en combinaison avec un autre appareil ( eurelec.Qui peut m'aider?
| |
|
Sujet : Eurelec?? Nouveau | De Jpg Le 09-03-2007 à 22:06 sta |
|
bonsoir,
J'ai le même à la maison!
Donné par un de mes Amis, ancien dépanneur radio-Télé. Il s'agit d'un contrôleur par substitution. Ce qu'il m'a expliqué il y a déjà pas mal de temps! depuis, je crois me souvenir que l'on s'en sert pour tester un circuit d'un poste en fonctionnement, en shuntant un élément qui semble mort! exemple, une résistance fondue, ou noircie, en indiquant sa valeur par le bouton adéquat et ainsi on vérifie que cette résistance est HS ou non. Je l'ai constaté par moi-même, mais pas refait depuis!! donc je ne suis pas âître en la matière!
D'autres personnes de ce forum vont probablement vous expiquer mieux que moi!!
Jpg
|
|
Sujet : Eurelec?? Nouveau | De freddy Le 09-03-2007 à 22:30 sta |
|
Bonsoir JPG merçie pour cettte réaction.Et l'alimention de cette appareille ca vient donq du poste tsf ?
|
|
Sujet : Eurelec?? Nouveau | De jackoe Le 09-03-2007 à 23:03 cms |
| ![](tr.gif) | Cet appareil n'est pas alimenté : il sert à remplacer des composants passifs HS .
| ![](tr.gif) |
|
|
Sujet : Eurelec?? Nouveau | De freddy Le 09-03-2007 à 23:11 sta |
|

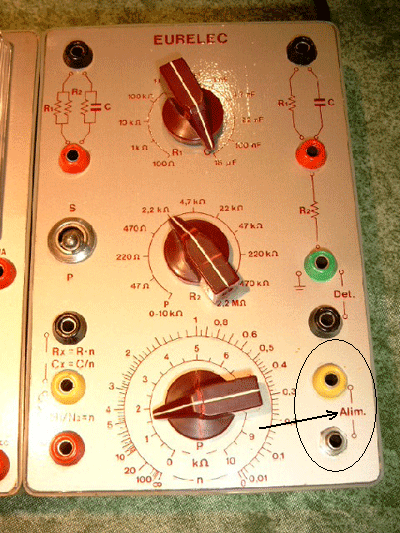

que veut dire allors ALIM. ???
| |
|
Sujet : Eurelec?? Nouveau | De slouptoouut Le 10-03-2007 à 00:11 sta |
|
les composants passifs inclu dans l'appareil peuvent être soit utilisé séparément en les insérant dans le circuit d'un poste dont certains organes sont supposé défectueux ... (auquel cas, il n'y as pas à raccorder les douilles "alim", et le courant qui parcourt le circuit vient du poste à dépanner)
soit ils peuvent être utilisé en mode pont de manière a former un pont de Wheatstone, ou éventuellement un autre type de pont dérivé de ce montage (pont de Sautey, pont de Maxwell ...) auquel cas une "diagonale" du pont doit être alimenté par une tension exterieure (appliqué aux douilles "alim" ) et l'autre diagonale du pont doit être relié à un indicateur (soit un galvanomètre ou milliampèremètre de contrôleur universel dans le cas du pont de Wheatstone, soit écouteur pour une indication audible , ou oeil magique pour une indication visuelle pour d'autre types de pont)
On met le composant à vérifier et à mesurer dans la branche resté libre du pont (généralement deux douilles marqué Rx ou Cx) , et on recherche le zéro (déviation nulle de l'aiguille, ou son nul dans l'écouteur, ou aucune fermeture des secteurs lumineux de l'oeil magique) puis on lit les indications du bouton flèche inférieur ...
Le principe général de ces ponts est toujours le même (et il est expliqué dans à peu pres n'importe quel bouquin d'électricitée) mais je ne peux pas me prononcer sur la valeur de la tension d'alim et le type exact d'indicateur à utiliser avec ce pont là, lorsque l'appareil est utilisé en mode pont , il faudrais en trouver la notice ...
Sloup
|
|
Sujet : Eurelec?? Nouveau | De slouptoouut Le 10-03-2007 à 00:16 sta |
|
Ah oui, l'indicateur (galva, écouteur, oeil... ) se branche tres probablement aux douilles "det" (dans le cas d'un galva ou d'un écouteur , il y as juste ses deux fils à brancher, dans le cas d'un oeil , il faut fournir en plus et séparément la tension filament et la tension plaque de celui ci )
|
|
Sujet : Eurelec?? Nouveau | De Paticrk 41 Le 10-03-2007 à 06:37 sta |
|
bonjour
j'ai trouve quelques renseignements
dans mes livres eurelec pratique
ci cela peus vous aidez
le fichier est trop lourd
voir dans votre boite a lettre
Patrick![:-)](s1.gif)
|
|
Sujet : Eurelec?? Nouveau | De Jpg Le 10-03-2007 à 08:33 sta |
|
Pour Patrick 41,
bonjour,
Comme Freddy, intéressé par votre fichier, si vous le voulez-bien, par boîte à lettre?
Merci
Jpg
|
|
Sujet : Eurelec?? Nouveau | De freddy Le 10-03-2007 à 09:16 sta |
|
aussi pour Patrick 41
Evidament moi aussi je suis très intéressé par votr ficher
merçi d'avance.
|
|
Sujet : Eurelec?? Nouveau | De freddy Le 10-03-2007 à 09:19 sta |
|
Je tiens a remercier tous pour votre aide Freddy
|
|
Sujet : Eurelec?? Nouveau | De jackoe Le 10-03-2007 à 10:19 cms |
| ![](tr.gif) | Ce pont potentiel ne doit pas être d'une précision phénoménale !
| ![](tr.gif) |
|
|
Sujet : Eurelec?? Nouveau | De slouptoouut Le 10-03-2007 à 10:47 sta |
|
Bonjour,
ce genre d'appareil , qu'on peut qualifier de pont de mesure et de boite de substitution, n'est certe pas une flèche, comme tous les appareils de mesure Eurelec en général, mais c'est un "appareil école" surtout fait pour faire comprendre le principe et l'utilisation ... Et puis, question précision, la plupart des montage de TSF acceptent de fonctionner avec des tolérances de 20%...
sloup
|
|
Sujet : Eurelec?? Nouveau | De Paticrk 41 Le 10-03-2007 à 23:40 sta |
|
pour freddy
avez vous bien recu le document
Patrick![:-)](s1.gif)
|
|
|
