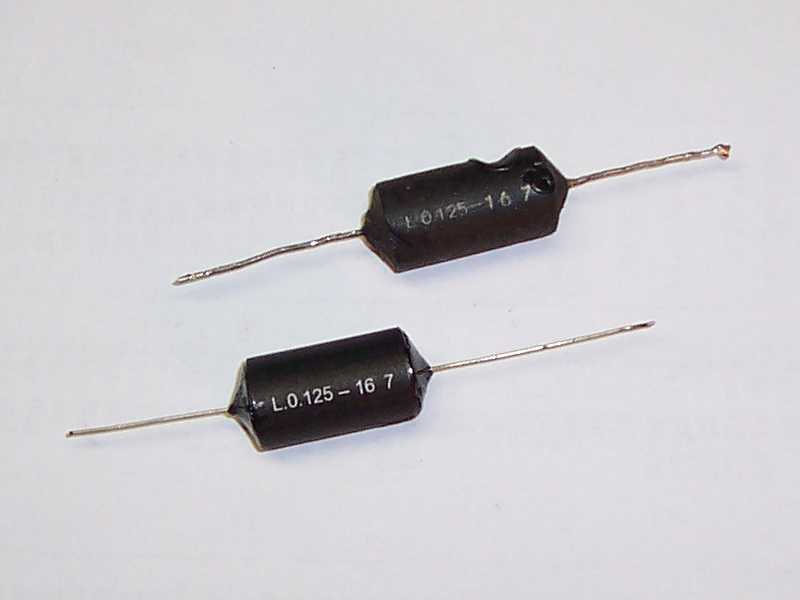

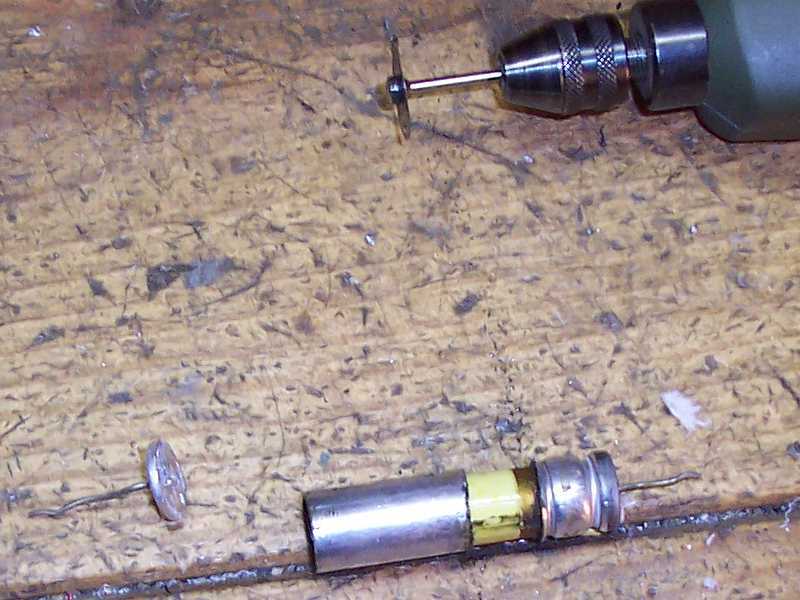

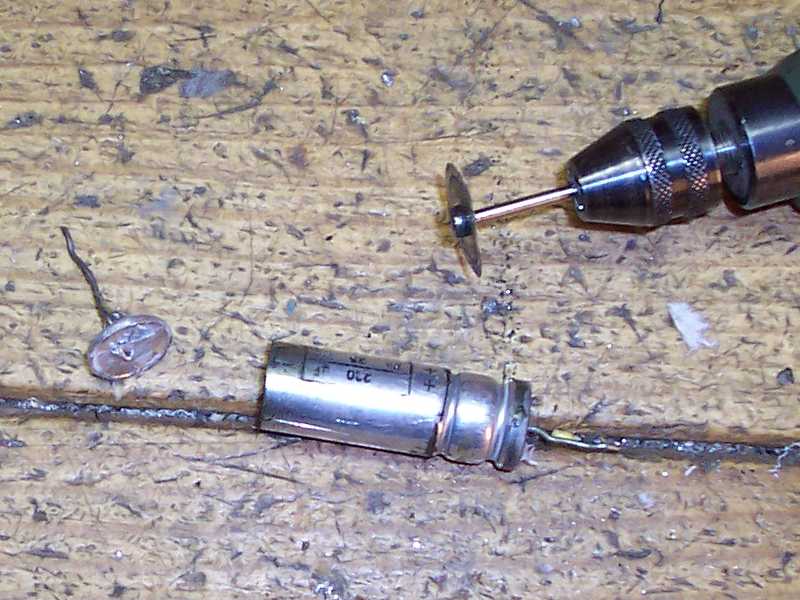

Sujet : Condensteurs Philips Nouveau De Dubreuil JC  Le 26-03-2007 à 12:56 sta Bonjour J'ai hésité un bon moment avant d'attaquer la restaurarion d'un philips 667A, à cause des condensateurs pour lesquels je n'avais pas trouvé de solution satisfaisante. J'ai enfin trouvé une solution que je vous propose. Après avoir essayé du tube PVC qui fondait quand je chauffais la résine, j'ai opté pour le tube alu dont je disposais par la destruction de condensateurs chimiques de récupération. J'ai sélectionné les condensatures dont le diamètre se rapprochait le plus de celui des condensateur du 667A soit 14mm et 16 mm. Après avoir enlevé l'enveloppe plastique, le tronçonnage a été réalisé sans problème avec la mini perceuse munis d'un disque de sciage. Les bavures ont enlevée au couteau et l'intérieur nettoyé à l'alcool.

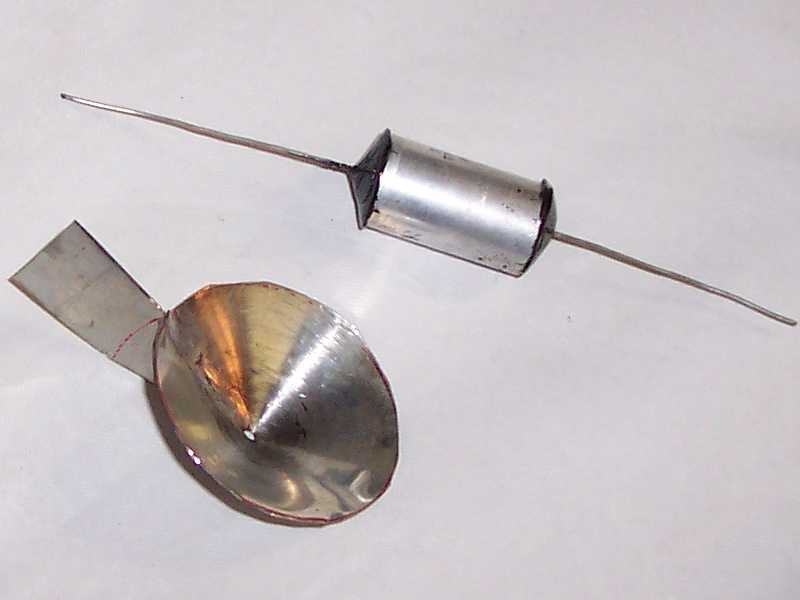

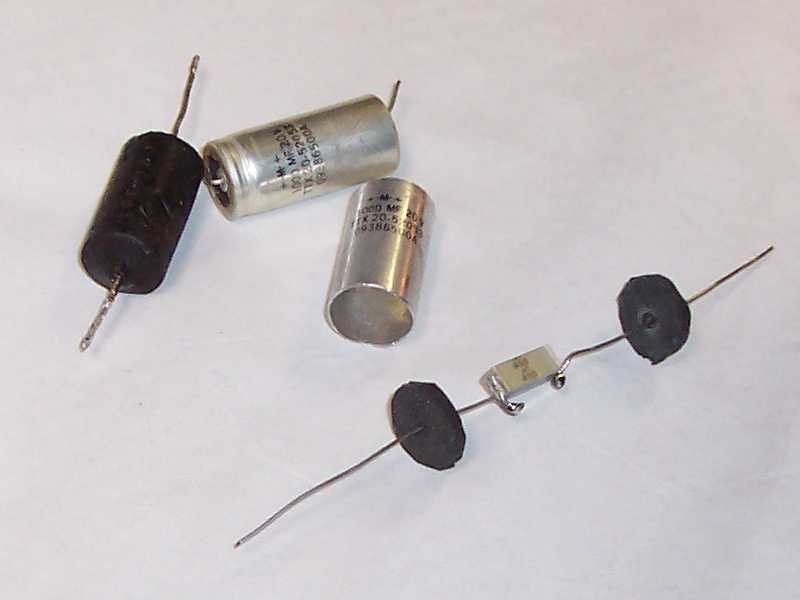

Sujet : Condensteurs Philips Nouveau De Dubreuil JC  Le 26-03-2007 à 13:10 sta Le condensateur de remplacement, ici un 100 nF 400V, voit ses broches rallongées puis est muni de rondelles de caoutchouc pour le maintenir au centre du tube et servir de bouchon pour ne pas avoir à remplir le tube de résine. L'isolation est omplètée par deux tours d'adhésif isolant sur le condensateur. L'ensemble est introduit dans le tube en plaçant les rondelles à 2 ou 3 mm des extrémités. La résine, récupérée du condensateur à remplacer, est fondue ensuite au décapeur thermique afin de reconstituer les extrémités du condensateur. La mise en forme finale est effectuée avec un outil fabriqué pour celà dans un feuille de fer blanc. Cette opération est la plus longue car il faut s'y reprendre à plusieurs fois, à cause du retrait de la résine quand elle refroidit.

Sujet : Condensteurs Philips Nouveau De mignon  Le 26-03-2007 à 13:13 sta Bonjour, encore une idée séduisante. Je suis très friand de solutions pour remplacer des composants. Comment faites-vous pour refaire la couleur et le marquage de ce type de condensateurs? Après çà, il ne reste plus que les problèmes de tissus et de boutons.

Sujet : Condensteurs Philips Nouveau De mignon  Le 26-03-2007 à 13:13 sta Bonjour, encore une idée séduisante. Je suis très friand de solutions pour remplacer des composants. Comment faites-vous pour refaire la couleur et le marquage de ce type de condensateurs? Après çà, il ne reste plus que les problèmes de tissus et de boutons.

Sujet : Condensteurs Philips Nouveau De mignon  Le 26-03-2007 à 13:15 sta Tiens, il y a de l'écho

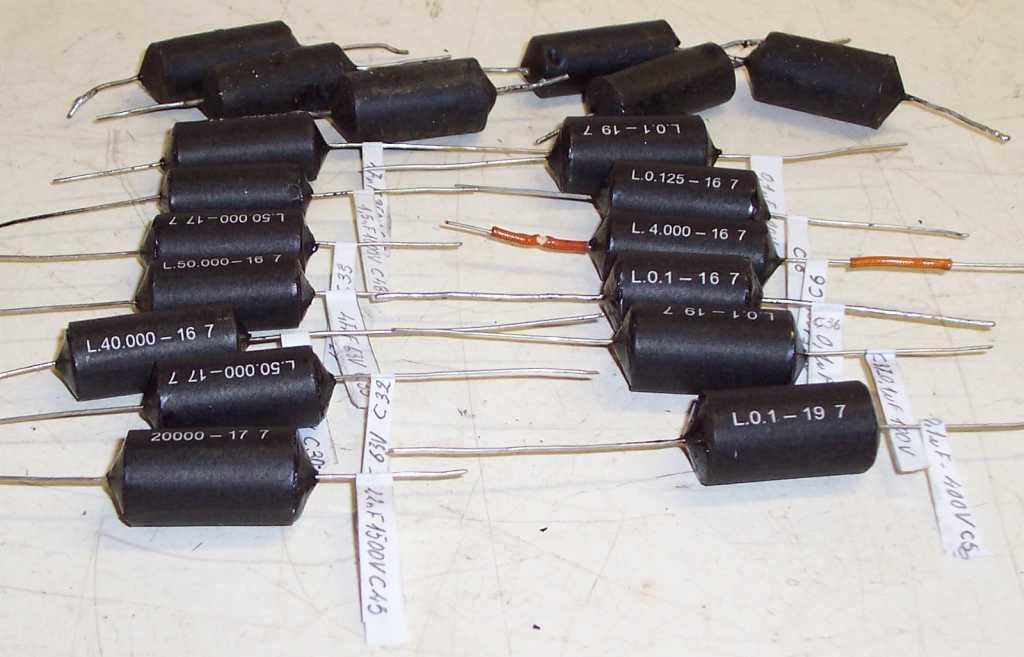

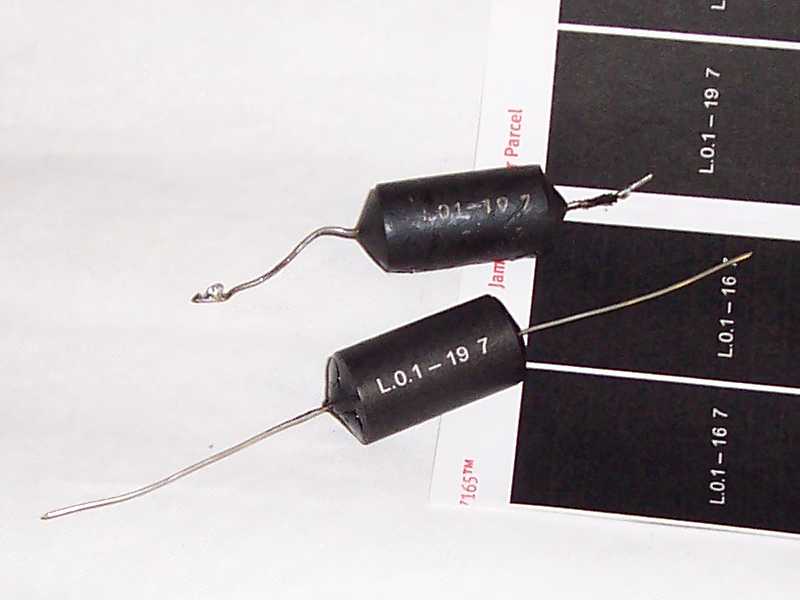

Sujet : Condensteurs Philips Nouveau De Dubreuil JC  Le 26-03-2007 à 13:21 sta Pour finir le corps est entouré d'une étiquette adhésive sur laquelle j'ai imprimé l'identification du condensateur d'origine. Les bords de l'étiquette qui sont blancs sont masqués au feutre noir. J'ai ainsi préparé tous les condensateurs pour le 667A qui ont été identifiés suivant le schéma. Est-ce que le résultat vous parait satisfaisant? Jean-Claude

Sujet : Condensteurs Philips Nouveau De Jpg  Le 26-03-2007 à 14:20 sta Très belle initiative, et résultat plus que satisafaisant. Preuve que dans l'embarras, suite à une problématique posée(ce matériel qu'on ne trouve plus, ou du moins difficilement) la réflexion et l'idée d'entreprendre porte ses fruits!! Bravo, et permettez nous de reproduire cette belle réalisation. Jpg

Sujet : Condensteurs Philips Nouveau De mignon  Le 26-03-2007 à 15:32 sta Il n'y a plus qu'à donner un coup de chapeau. Jean-Claude LE spécialiste des condensateurs!

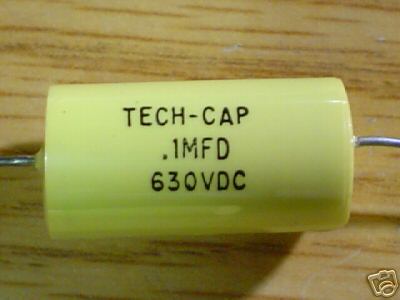

Sujet : Condensteurs Philips Nouveau De Pierrot du 82  Le 26-03-2007 à 17:49 cms Question de béotien : Pourquoi ne pas utiliser un condo cylindrique mylar classique, recouvert de l'étiquette noire imprimée et d'un peu de gouache noire ?

Sujet : Condensteurs Philips Nouveau De Pierrot du 82  Le 26-03-2007 à 17:51 cms La photo

Sujet : Condensteurs Philips Nouveau De Pierrot du 82  Le 26-03-2007 à 17:52 cms Encore un essai !

Sujet : Condensteurs Philips Nouveau De Pierrot du 82  Le 26-03-2007 à 17:54 cms

Sujet : Condensteurs Philips Nouveau De Dubreuil JC  Le 26-03-2007 à 19:26 sta Cette solution vise à reproduire au mieux l'aspect des condensateurs d'origine, de manière économique et avec un maximum d'éléments disponibles dans mes tiroirs. Le type de condensateur cylindrique n'étant pas présent, je n'ai pas choisi cette option qui aurait été cependant, difficile à appliquer, car j'avais peu de chance de trouver les condensateurs ayant simultanément : la capacité, la tension de service, le diamètre et la longueur recherchés. De plus, ces condensateurs sont relativement onéreux. Pour ceux qui voudraient appliquer cette méthode, il me faut préciser que celà demande un certain temps, environ une heure par condensateur, mais est-ce important? Jean-Claude

Sujet : Condensteurs Philips Nouveau De Phil  Le 26-03-2007 à 20:13 sta Bonsoir, Très beau travail, c'est vraiment l'oeuvre d'un artiste. Je suis toujours impressionné par votre imagination, votre patience et votre souci du détail. Phil,
