Sujet : General Radio - P20 Nouveau | De Ben Le 07-04-2007 à 11:07 sta |
|
Bonjour,
Voilà j'ai acquéris cet appareil il y a peut dont voici le lien avec la photo et je recherche le schéma ou un schéma équivalent.
P20 chez doctsf.com
En espérant une réponse, je vais chercher de mon côté.
Merci bien et bon weekend à tous.
Ben
|
|
Sujet : General Radio - P20 Nouveau | De Pierrot du 82 Le 07-04-2007 à 14:34 cms |
| ![](tr.gif) |
Bonjour Ben,
Quelles sont les lampes ?
| ![](tr.gif) |
|
|
Sujet : General Radio - P20 Nouveau | De Ben Le 07-04-2007 à 15:18 sta |
|
Bonjout Pierrot,
Je te remercie de m'avoir répondu.
Voici la liste des lampes :
- Mazda : EBF80, ECH81, EL84 et EM34 (oeil magique)
- Philips : 2x 6BA6
Voilà :)
++
|
|
Sujet : General Radio - P20 Nouveau | De pierre.ch Le 07-04-2007 à 16:40 sta |
|
Pas de redresseuse comme lampe? Le redressement est fait par diodes à semiconducteur?
Pierre
|
|
Sujet : General Radio - P20 Nouveau | De Pierrot du 82 Le 07-04-2007 à 19:28 cms |
| ![](tr.gif) |
C'est curieux, cette liste de lampes... Pas d'erreur ?
Bon j'ai un schéma avec ces lampes sauf les 6BA6, je l'envoie par mail...
| ![](tr.gif) |
|
|
Sujet : General Radio - P20 Nouveau | De Ben Le 07-04-2007 à 19:58 sta |
|
Re,
Pour répondre à ta question Pierre, je n'ai pas trouvé de diodes.
En ce qui concerne les lampes, il juste la ECH81 qui a l'écriture partiellement effacée mais on peut tout de même lire "ECH8".

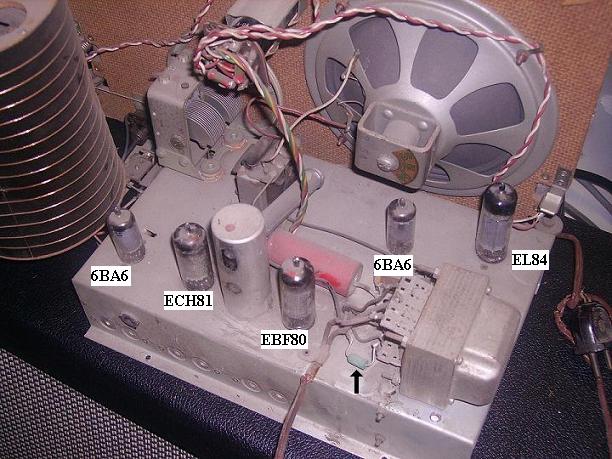

Voilà je vous donne les liens vers trois clichés du chassis (intérieur et extérieur) :
ö|pic01
ö|pic02
Merci.
|
|
Sujet : General Radio - P20 Nouveau | De Ben Le 07-04-2007 à 19:58 sta |
|
|
|
Sujet : General Radio - P20 Nouveau | De pierre.ch Le 07-04-2007 à 22:59 sta |
|
J'ai envoyé 3 schémas sur ton mail je ne suis pas sur qu'il soient vraiment identiques à ce que vous recherchez mais bon vous verrez bien!
Pierre
|
|
Sujet : General Radio - P20 Nouveau | De vizymoteau Le 07-04-2007 à 23:08 sta |
|
Bonsoir .
Le transfo ne semble pas etre d'origine ! On aperçois une ancienne diode type BY *** qui doit probablement remplacer la redresseuse qui devait etre sur le transfo .
Qu'en pense les anciens ( du forum !)?
|
|
Sujet : General Radio - P20 Nouveau | De JC Négret Le 07-04-2007 à 23:52 sta |
|
Pas trouvé de schéma...
Effectivement, il y a une diode en redressement ( mono-alternance) indiquée par une flêche -->
6BA6 : ampli HF
ECH81 : changeuse
EBF80 : ampli MF et détection
6BA6 : pré-ampli BF
EL84 : BF finale
Transfo changé ? Possible, mais il n'y a pas de trou dans le châssis pour insérer le transfo. Il est donc soit sur pattes, soit couché comme c'est le cas. La valve sur le transfo, c'est assez rare...
Il faudra changer les capa chimiques et les capa en tube ( fermées par du goudron )
JC ![;-)](s5.gif)
| |
|
Sujet : General Radio - P20 Nouveau | De Pierrot du 82 Le 07-04-2007 à 23:55 cms |
| ![](tr.gif) |
Ce poste a l'air curieux... des résistances anciennes "corps-bout-point" avec des lampes noval, un transfo qui n'est pas d'origine et 2 diodes BY127...
En tout cas Vizymoteau a l'oeil sacrément affuté !
| ![](tr.gif) |
|
|
Sujet : General Radio - P20 Nouveau | De Jacques (webmestre) Le 08-04-2007 à 04:34 sta |
|
On voit encore les anciens trous de fixation du transfo, qui a effectivement été changé.
Ses congénères, comme le M63 Maestro, le R23, etc... utilisent le même jeu de lampes et possèdent tous une EZ80. Serait interessant de voir un chassis d'un de ces postes.
|
|
Sujet : General Radio - P20 Nouveau | De Dubreuil JC Le 08-04-2007 à 06:22 sta |
|
Bonjour

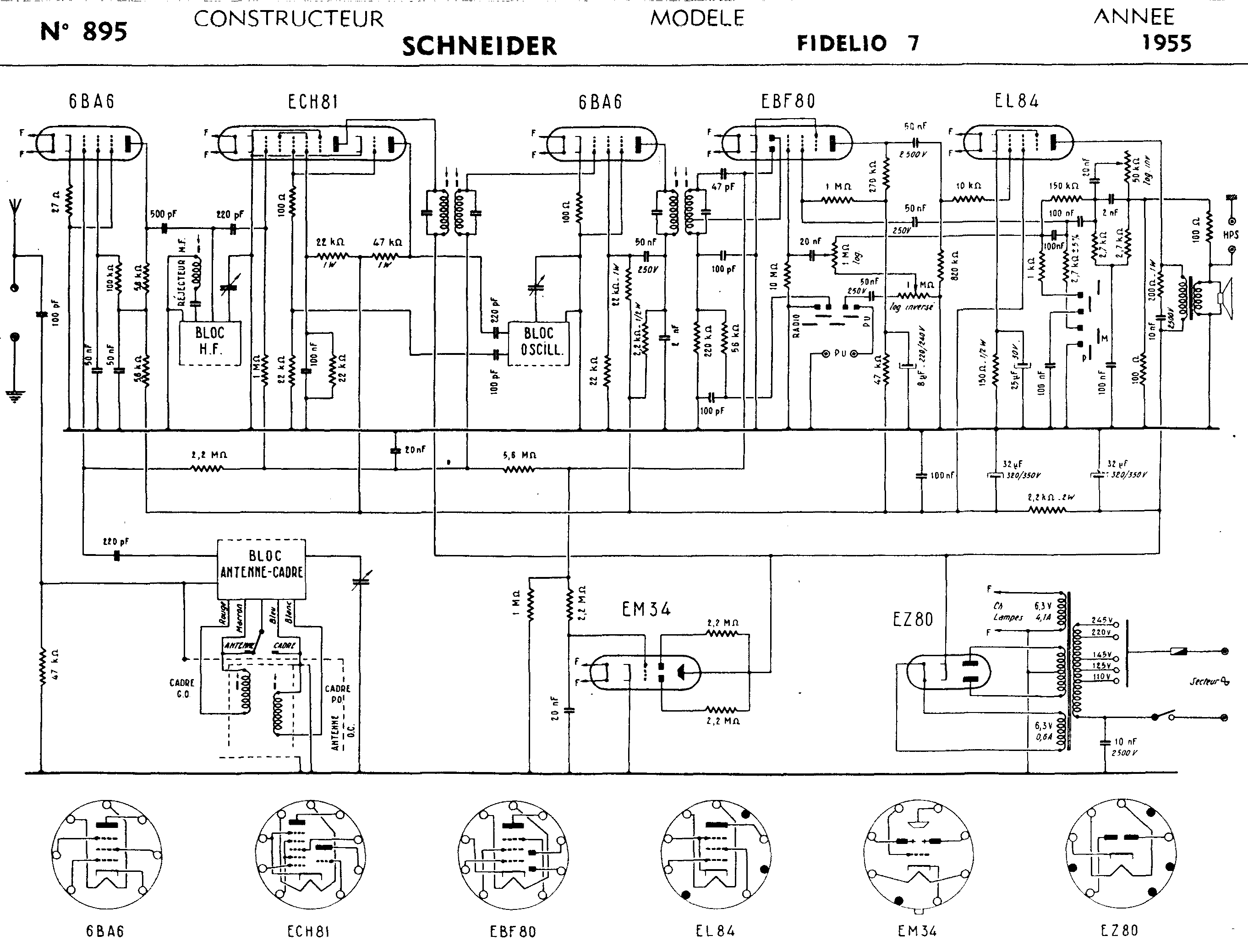

En regardant les photos j'ai trouvé que le châssis ressemblait à celui du Schneider Fidélio. Je Je joins le schéma du Schneider qui comporte de plus les mêmes tubes.
Jean-Claude
| |
|
Sujet : General Radio - P20 Nouveau | De Pierre Le 08-04-2007 à 09:51 cms |
| |
|
Sujet : General Radio - P20 Nouveau | De JC Négret Le 08-04-2007 à 10:22 sta |
|
Il est sous le châssis !
JC ![;-)](s5.gif)
|
|
Sujet : General Radio - P20 Nouveau | De Ben Le 08-04-2007 à 10:53 sta |
|
Bijour à tous,
On m'a envoyé pas mal de schéma et je vais donc me mettre au boulot. Je vais simplement comparer les valeurs et trouver le bon schéma afin de tenter une restauration.
Merci à vous.
Ben
|
|
Sujet : General Radio - P20 Nouveau | De vizymoteau Le 08-04-2007 à 11:54 sta |
|
Bonjour et joyeuses paques !!

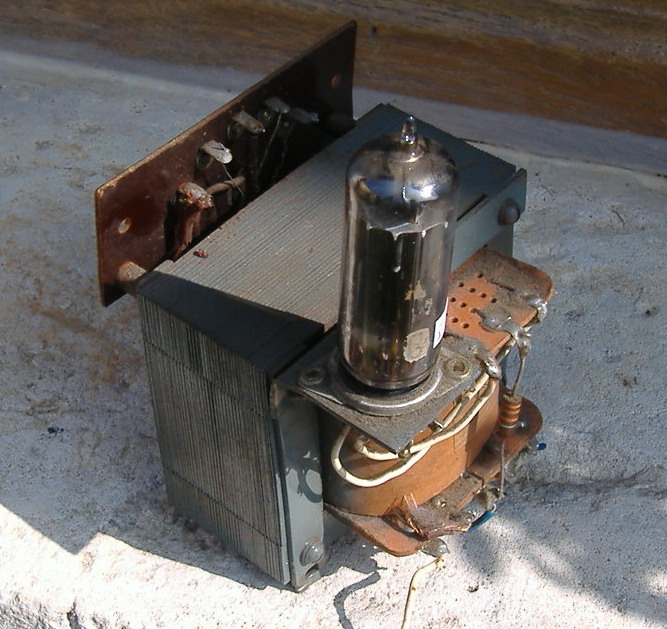

Je vous mets mon billet que le support de la probable EZ80 était fixé sur le transfo ! Comme sur la photo jointe .Je suis un débutant certe , mais j'ai déjà vu fréquemment ce montage sur les poste de cette époque .
Philippe
| |
|
Sujet : General Radio - P20 Nouveau | De Pierrot du 82 Le 08-04-2007 à 15:22 cms |
| ![](tr.gif) | C'est ce qu'on appelle un "débutant confirmé"
| ![](tr.gif) |
|
|
Sujet : General Radio - P20 Nouveau | De Ben Le 08-04-2007 à 17:09 sta |
|
Re,
J'ai passé mon après- midi à le restaurer.
Pour la partie éléctronique, j'ai simplement changé les condos dépôlarisés car après avoir changé le cordon d'alimentation, il se portait assez bien.
Pour la partie hardware, jai enlevé la poussière puis poncé la bôite. Après une légère couche de penture rouge, celà donne un effet acajou très esthétique.
Je vous remercie donc tous et si vous avez des questions, n'hésitez pas !
En ce qui concerne ton message vizymoteau, je n'ai pas remarqué que le support de la EZ81 était soudé directement sur le transfo.
Ben
|
|
Sujet : General Radio - P20 Nouveau | De vizymoteau Le 08-04-2007 à 17:16 sta |
|
Bah ! Bien sur , ce n'est pas son transfo d'origine !! Et la diode est la pour remplacer la EZ.
Enfin , si ça marche comme ça , faut pas se mettre la rate au court-bouillon .
|
|
|
