| Sujet : petit emetteur Nouveau | De vizymoteau Le 24-04-2007 à 22:09 sta |
|
Bonsoir à tous .
Quelqu'un aurait-il dans ses archives un schéma d'emetteur FM à lampes dans le style de celui ci qui ne l'est pas ?
Je me doute bien que si c'est possible la complexité sera toute autre .
Cependant , le but est de faire un peu de bricolage avec les enfants pour occuper leurs vacances .
Merci
|
|
| Sujet : petit emetteur Nouveau | De ON5MJ Le 24-04-2007 à 23:39 sta |
|
Il doit manquer une séquence dans le film.
Un émetteur FM strictement à lampe exige une lampe fonctionnant en réactance variable. Ce serait nettement plus simple d'utiliser une diode varicap. Quant à mettre des enfants sur des montages à tubes, j'espère que Vizymoteau restera à côté d'eux tout le temps.
Sinon un truc qui les fait marrer c'est de construire deux oscillateurs calés au départ sur deux fréquences différentes de 1 KHz (un transistor chacun) et d'écouter le battement des deux sur un poste quelconque (non prévu pour écouter le morse). Et ils peuvent aussi faire une chasse au renard pour trouver l'émetteur caché.
|
|
| Sujet : petit emetteur Nouveau | De vizymoteau Le 25-04-2007 à 01:14 sta |
|
Je pensais bien qu'il y aurait un problème .J'ai pensé "tubes" car j'ai fait faire au plus grand un petit ampli qu'il utilise dans sa chambre et cela lui plait pas mal .Bien sur , je me suis occupé de la partie HT .
Pour l'emetteur , je me souviens d'un truc que j'avais fais il y a maintenant une quinzaine d'années , à partir d'un bouquin qui proposait plusieurs petits montages sans soudure .Il fallait planter des clous dans une petite planchette de contre-plaqué et enrouler les fils des composants autour .On accordait l'affaire en écartant plus ou moins les spires d'une des deux selfs , il n'y avait pas de CV.
Je crois qu'un petit montage du genre pourrait amuser les rejetons .De plus un modèle à transistors et pile se promène plus facilement qu'une usine à tubes ...

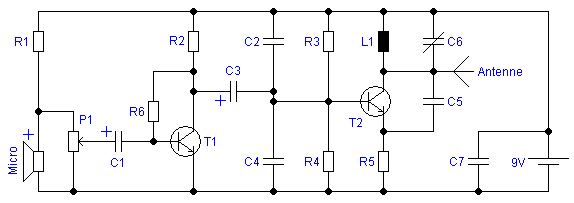

J'ai trouvé ce schéma sur le net .
| |
|
| Sujet : petit emetteur Nouveau | De ON5MJ Le 25-04-2007 à 08:24 sta |
|
Ce petit montage risque de fonctionner aléatoirement car il est en effet sensible à l'approche de la main, à moins de le monter dans une boite métallique. Pour éviter les soudures il vaudrait mieux le monter sur des connexions pour lustres (chez nous on dit des sucres) plutôt que des clous dans une planche à pain. Des fils enroulés à 100 MHz c'est pas recommandé vu les réactances parasites des "bobinages". Et après tout apprendre à faire une soudure propre c'est gai aussi non ?
Classique dans les petits montages low cost pour surveiller les enfants quand ils sont au lit. reste à voir les valeurs des composants. La profondeur de modulation est assez faible donc ne pas s'attendre à un signal costaud.
|
|
| Sujet : petit emetteur Nouveau | De vizymoteau Le 03-06-2007 à 14:10 sta |
|
Bonjour .
Ca y est , j'ai retrouvé un exemplaire de ce bouquin , il s'agit de "jouets électroniques" par François Cherrier en collaboration avec Michel Schoumacher .C'est d'ailleurs un neveu de ce dernier qui m'a passé le livre .
Il y a dans les montages un récepteurs GO à transistor , un récepteur d'émissions "utilitaires" et l'émetteur FM en question.Le tout avec des planchettes en contreplaqué , de la tôle de boite à gateaux et des pointes !
Il faudrait que je puisse vous scanner les articles , vous verrez , c'est original.
Par contre , l'emetteur utilise 2 transistors ; AC 128 et AF125 , si quelqu'un pouvait me dire par quel materiel "moderne" remplacer ces germanium (PNP) cela faciliterait ma tache .
Merci.
Bon dimanche à tous .
|
|
| Sujet : petit emetteur Nouveau | De Jacques (webmestre) Le 03-06-2007 à 14:24 sta |
|
Pour l'AF125, un AF114 devrait convenir, seul le boitier est différent. Enfin, l'AC128 pourra se voir remplacé par un OC45. Ce sont des composants courants
|
|
| Sujet : petit emetteur Nouveau | De Pierrot du 82 Le 03-06-2007 à 14:35 cms |
|  |
Utilisez plutôt des PNP silicium, genre 2N2905 qui seront beaucoup plus faciles à trouver !
Notre webmestre plaisante...
| |
|
|
| Sujet : petit emetteur Nouveau | De vizymoteau Le 03-06-2007 à 18:12 sta |
|
Arh! foui, grozzeu filou !
|
|
|
