| Sujet : Alim HT FERISOL CF201E Nouveau | De Pierrot du 82 Le 28-04-2007 à 16:38 cms |
|  |
Quelqu'un a-t'il le manuel (ou le schéma) de la version CF201-E ?
J'ai le manuel de la CF201-D, et le schéma de la version B.
Les différences sont assez nombreuses, redressement à diodes Si, tubes différents, disjoncteur sur la HT...
J'ai la version "French Navy" (Marine Nationale  ) tropicalisée et transfo en cuve...
| |
|
|
| Sujet : Alim HT FERISOL CF201E Nouveau | De Pierrot du 82 Le 28-04-2007 à 16:40 cms |
| |

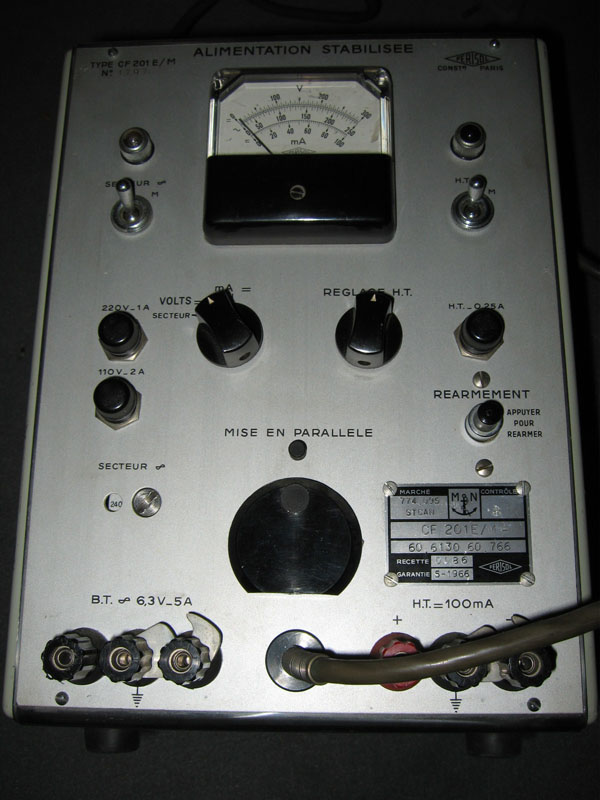

La photo
| |
| |
|
| Sujet : Alim HT FERISOL CF201E Nouveau | De ßernard Le 29-04-2007 à 00:19 sta |
|
Bonsoir,
Je possède la même alimentation également en 201-E
et cherche aussi doc et schéma ainsi qu'une des plaquettes
qui sert à connecter la masse au + ou au -
Cordialement Bernard.
|
|
| Sujet : Alim HT FERISOL CF201E Nouveau | De Jean-Claude Prot Le 01-05-2007 à 07:44 sta |
|
Bonjour
Je suis heureux de vous annoncer que j'ai la doc de la CF201E.
Je vais scanner cette doc en PDF, et je vous l'expédie dans la journée.
A plus
J.Claude F5GES
|
|
| Sujet : Alim HT FERISOL CF201E Nouveau | De Jean-Claude Prot Le 01-05-2007 à 09:59 sta |
|
Bonjour Bernard
Le fichier PDF de cette alimentation étant trop important je vous l'enverrai à réception de votre adresse e-mail.
Cordialement
J.Cl.
|
|
| Sujet : Alim HT FERISOL CF201E Nouveau | De Pierrot du 82 Le 01-05-2007 à 18:27 cms |
| |
Un grand merci à Jean-Claude pour la notice et meilleures 73 !
Est-ce vous aussi vous possédez cette alim, et en quelle version ?
Sur mon modèle CF201E/M "Marine", les tubes sont :
4x 6AQ5W ou 6005
2x 85A2
6AU6W
et il y a un disjoncteur HT avec un poussoir "Réarmement" sur la face avant...
| |
|
|
| Sujet : Alim HT FERISOL CF201E Nouveau | De Jean-Claude Prot Le 02-05-2007 à 01:49 sta |
|
Bonsoir Pierrot
Je possède aussi cette alimentation, mais en version E, et la différence est qu'il n'y a pas de disjoncteur HT.
Les tubes sont les mêmes.
En ce qui concerne le schéma il est impossible de l'agrandir sinon il devient illisible, par contre j'ai refait un tableau des composants que je joins à votre adresse, ce forum n'acceptant pas les fichiers Excel.
Cordialement
73 de Jean Claude
|
|
| Sujet : Alim HT FERISOL CF201E Nouveau | De Pierrot du 82 Le 04-05-2007 à 13:50 cms |
| |
J'ai trouvé sur Internet ce schéma qui complète la notice de Jean-Claude...
| |
| |
|
|
