Sujet : Chauvin Arnoux Nouveau De pierre.ch  Le 06-05-2007 à 19:20 sta

    Ma dernière "restauration": un voltmètre ampèremètre Chauvin Arnoux
    voltmètre calibres: 7,5V 30V 150V 300V 600V continu et alternatif
    ampèremètre calibres 5A 15A 50A 150A continu et alternatif aussi.
    Il n'y avait pas grand chose à faire dessus, le boitier tout rouillé à décaper et à repeindre et une douille du voltmètre desseré et le fil de cette douille cassé.
    Maintenant il fonctionne parfaitement je l'ai testé moins de 4% d'erreur sur l'ensemble des calibres alternatifs et continus (enfin je n'ai pas pu tester de manière significative les calibres 15 50 et 150A). Par contre la résistance interne pas terrible sur ce type d'appareil il arrive à consommer pas loin de 300mA !!!! en voltmètre sur certains calibres si je me souviens bien. Je me demande qui utilisait ce type d'appareil vu les calibres, peut ètre en maintenance sur des machines en usine ?? Si vous avez des lumières la dessus........

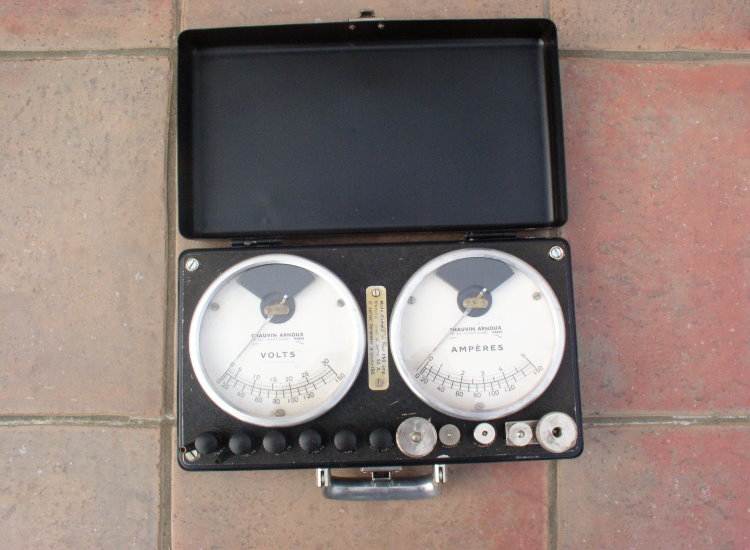

    Ci joint des photos de la bête
    Pierre




Sujet : Chauvin Arnoux Nouveau De pierre.ch  Le 06-05-2007 à 19:23 sta

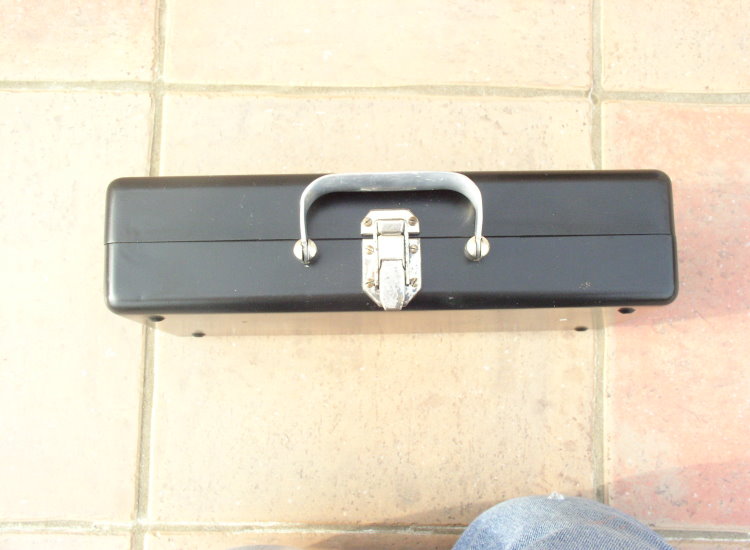

    Photos suite




Sujet : Chauvin Arnoux Nouveau De Yves Cantineau  Le 06-05-2007 à 19:39 cms

Bonsoir Pierre, très joli appareil et belle restauration.....beaucoup de mesures en perspective....

Yves



Sujet : Chauvin Arnoux Nouveau De pierre.ch  Le 07-05-2007 à 13:46 cms

Si des "experts" pouvaient me dire en quelles années cet appareil était commercialisé..... Merci d'avance . Pierre

Sujet : Chauvin Arnoux Nouveau De Pierrot du 82  Le 07-05-2007 à 14:27 cms

Il semble dater d'avant-guerre, des années 30...

De 1900 à 1920, il y avait plus de laiton...

Pour le dater plus précisément, il faudrait savoir :

- la matière du coffret : métal, bakelite...

- la sensibilité du voltmètre en ohms/volt

- qu'est-ce qui recouvre les cadrans sur la photo 2 ?

- des photos en gros plan de la plaque constructeur et des cadrans...



Sujet : Chauvin Arnoux Nouveau De pierre.ch  Le 07-05-2007 à 16:54 cms

Le coffret en fer (acier) puisqu'il était tout rouillé. La sensibilité du voltmètre n'est pas la mème suivant les calibres (c'est surprenant mais vrai, de mémoire il me semble que j'ai trouvé 2 valeurs différentes suivant les calibres, il faut que je vérifie chez moi j'ai noté cela qque part) Le galva fonctionne aussi bien en continu qu'en en alternatif il n'y a pas d'éléments redresseurs. Pour la photo 2 c'est juste un problème d'exposition lors de la prise de vue. Les cadrans blancs refletent la lumière et de ce fait la photo est surexposée pour ces cadrans. J'ai malgré tout mis cette photo mal exposée car dessus on voit bien les douilles d'entrées et les inscriptions correspondant aux différents calibres. Pour la plaque constructeur il n'y en a pas!!! Les inscriptions figurent uniquement sur les galvas. La plaque que l'on voit entre les 2 galvas indique uniquement la procédure à respecter pour utiliser le calibre 150A. Les traces qui se trouvaient à l'intérieur du couvercle ( peinture noire, rouille et "colle" (???) me laissent penser qu'une "notice" était collée (d'origine ou pas???) à cet endroit. J'ai une photo un peu plus grosse de chacun des cadrans , il faudra que je la mette ici. Pierre

Sujet : Chauvin Arnoux Nouveau De pierre.ch  Le 07-05-2007 à 16:58 cms

Excusez mon texte précédent trés lourd à lire mais la mise en page n'est pas passée. Les espaces, les lignes sautées tout a été supprimé. Pierre

Sujet : Chauvin Arnoux Nouveau De Pierrot du 82  Le 07-05-2007 à 18:38 cms

Donc coffret en tole acier emboutie et peinte...

2 appareils de mesure marchant indifféremment en AC-DC et graduations non-linéaires : --> appareils ferromagnétiques

Vu les courants à mesurer et la faible résistance en ohms/volt du voltmètre, c'est plutot un  appareil pour électricien...

L'esthétique me fait penser aux appareils allemands... (peut-être fabriqué sous l'Occupation ?)

C'est tout à fait subjectif, je dirais construction entre 1930 et 1940, utilisation jusqu'à la fin des années 50.





Sujet : Chauvin Arnoux Nouveau De Pierrot du 82  Le 07-05-2007 à 18:42 cms

J'oubliais : l'entourage des cadrans me semble être en alu, ce qui pourrait indiquer une construction pendant la guerre et les restrictions...

En quoi les bornes sont-elles faites ?

Le robuste coffret de tôle semble indiquer une utilisation sur les chantiers...



Sujet : Chauvin Arnoux Nouveau De pierre.ch  Le 07-05-2007 à 18:49 sta

    Les galvas sont biens de type ferromagnétiques j'avais omis de le préciser.
    Toutes les R du voltmètre sont des bobines de lil montés sur papier bakelisé

    Et les inscriptions sur la plaque entre les galvas et sur les galvas eux mèmes sont toutes en français. Je possède aussi un vieux multimètre Métrix lui aussi dans un coffret en tole emboutie qui évoque un peu cette esthétique.

    Pierre

    Ah j'oubliais merci pour les réponses



Sujet : Chauvin Arnoux Nouveau De WB4ENI  Le 08-05-2007 à 00:07 sta

    Mon paternel trimbalait cet appareil partout avec lui. Il faisait dans les très gros redresseurs inductriels employés (notamment) en galvanoplastie et ausi dans le peintures pour la précipitation du plomb colloïdal destiné à la fabrication d'un revêtement protecteur que tout le monde appelair "minium gris". Il s'accupait aussi de matériel haut-de-poteau, ou de réseaux de signalisation électrique (on ne disait pas encore "électronique"). Je crois qu'il l'avait obtenu (ou "libéré") après-guerre et il cessé son activité il y a 30-35 ans. La prochaine fois que je passe à Marseille, je ferais un tour dans son brol.

    Marius


Sujet : Chauvin Arnoux Nouveau De pierre.ch  Le 08-05-2007 à 19:20 sta

    Merci pour vos réponses. Donc cet appareil daterait environ des années 40.

    Pierre


Sujet : Chauvin Arnoux Nouveau De Pierrot du 82  Le 09-05-2007 à 00:30 cms

J'ai vu un appareil ressemblant :

http://cgi.ebay.fr/Voltmetre-Amperemetre_W0QQitemZ110124157491QQ
