Sujet : Identification TSF "RADIO ETOILE PARIS" "POLER" Nouveau De F1DRB  Le 10-06-2007 à 21:36 sta

    Bonjour,

    Qui peut m'aider à identifier ce poste pour que je trouve les schémas par la suite.

    Ce que je cherche à savoir c'est quel moldéle de "Poler" ?? et quelles lampes sur le chassis.

    Cette radio a un plaque avec mention:

    Radio Etoite Paris
    POLER
    Chassis n° 1825

    7 Lampes sur chassis
    Alimentation secteur 240, 220, 120 ou 110 Volts

    Je joints la photo, d'autres photos possibles par email si vous le souhaitez

    Merci à tous ;-)




Sujet : Identification TSF Nouveau De Laurent  Le 13-06-2007 à 12:54 sta

    Joli poste en tous cas...


Sujet : Identification TSF Nouveau De HLJ  Le 13-06-2007 à 21:15 sta

    Pour le savoir, il faudrait nous mettre quelques photos du chassis et des bobinages, et on pourrait tous chercher...

    Meilleures salutations.

    HLJ


Sujet : Identification TSF Nouveau De F1DRB  Le 14-06-2007 à 20:53 sta

    Et voila d'autres photos

    Merci pour vos réponses;-)




Sujet : Identification TSF Nouveau De Pierrot du 82  Le 14-06-2007 à 21:19 cms

Ce ne sont pas des photos, ce sont des timbre-poste !

Sujet : Identification TSF Nouveau De HLJ  Le 14-06-2007 à 21:30 sta

    Il est dommage que les photos soient si petites...

    Il s'agit d'un récepteur à amplification directe à 4 circuits accordés (CV 4 cages correspondant aux 4 lampes tétrodes et 4 bobinages) , équipé de lampes tétrodes américaines genre 24 ou 35, d'une redresseuse 80, d'une lampe BF finale 45 ou 47, et d'une triode genre 56, à voir selon le socle.

    Pour les lampes, elles sont en principe marquées soit sur le culot ou le verre, faites des photos en gros plan de ces dernières et on pourra les identifier.

    Pour le modèle, il peut s'agir de celui-cile M7, puisqu'il comporte 7 lampes et l'année peut correspondre, mais ceci sous toutes réserves.

    Si vous faites d'autres photos, plus grandes, je pourrai vous donner d'autres renseignements.

    Meilleures salutations.

    HLJ


Sujet : Identification TSF Nouveau De F1DRB  Le 15-06-2007 à 19:54 sta

    Je vous en voie en plusieurs messages les photos sinon elles passent pas 150Ko max

    merci à tous

    A+




Sujet : Identification TSF Nouveau De F1DRB  Le 15-06-2007 à 19:54 sta

    Je vous en voie en plusieurs messages les photos sinon elles passent pas 150Ko max

    merci à tous

    A+




Sujet : Identification TSF Nouveau De F1DRB  Le 15-06-2007 à 19:55 sta

    Celle porte l'inscription

    Champion UY-227




Sujet : Identification TSF Nouveau De F1DRB  Le 15-06-2007 à 19:56 sta

    Non erreur c'est celle la qui est marque uy-227




Sujet : Identification TSF Nouveau De F1DRB  Le 15-06-2007 à 19:56 sta

    Celle là je sais pas mais je suppose que c'est l'ampli HF




Sujet : Identification TSF Nouveau De F1DRB  Le 15-06-2007 à 20:15 sta

    Ces deux là sont les lampes d'accord (avec le CV) et l'ampli BF je suppose




Sujet : Identification TSF Nouveau De F1DRB  Le 15-06-2007 à 20:17 sta

    Valve Lampe ampli HF supposé et transfo




Sujet : Identification TSF Nouveau De F1DRB  Le 15-06-2007 à 20:18 sta

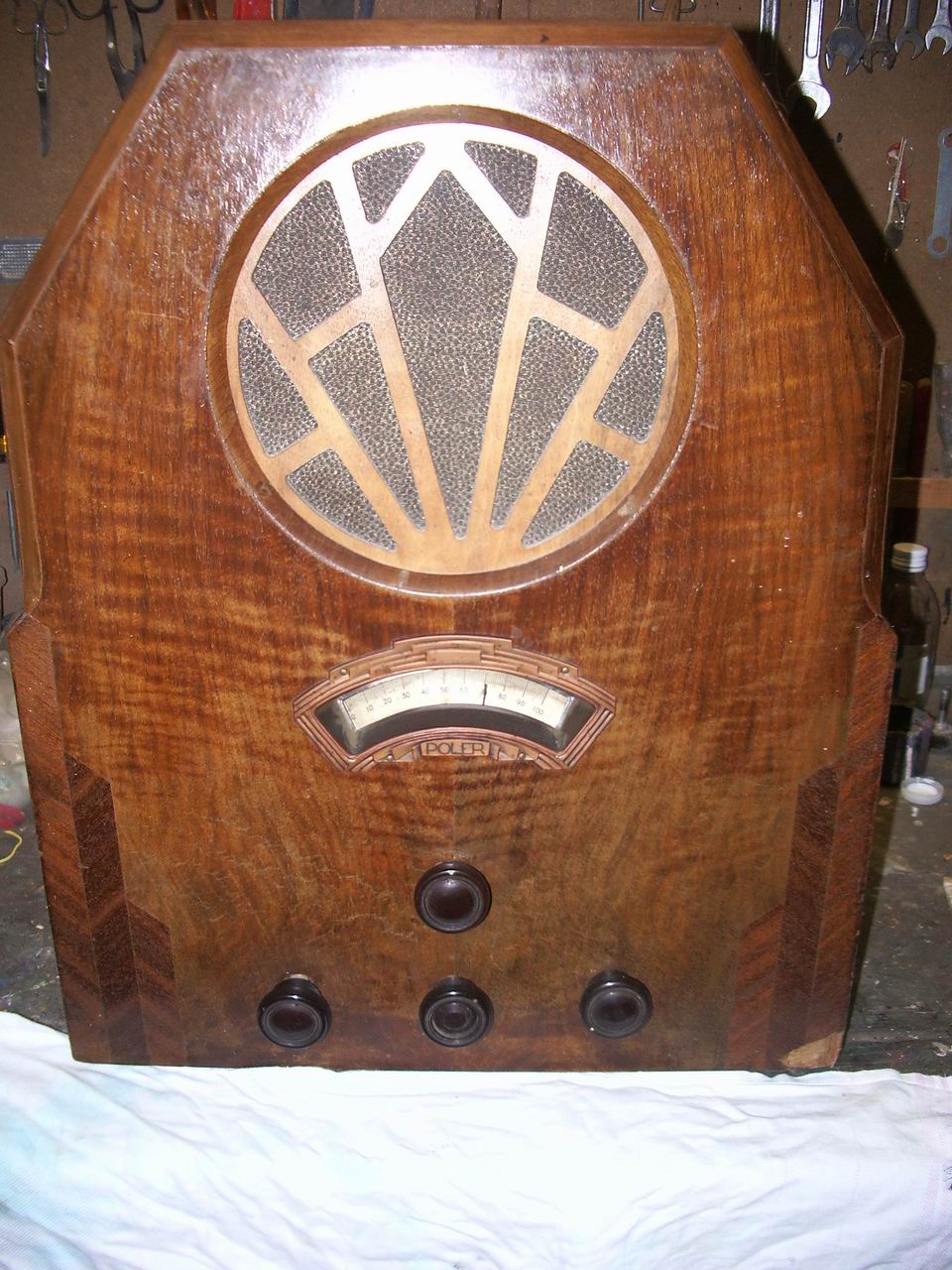

    Chassis vue de face




Sujet : Identification TSF Nouveau De F1DRB  Le 15-06-2007 à 20:19 sta

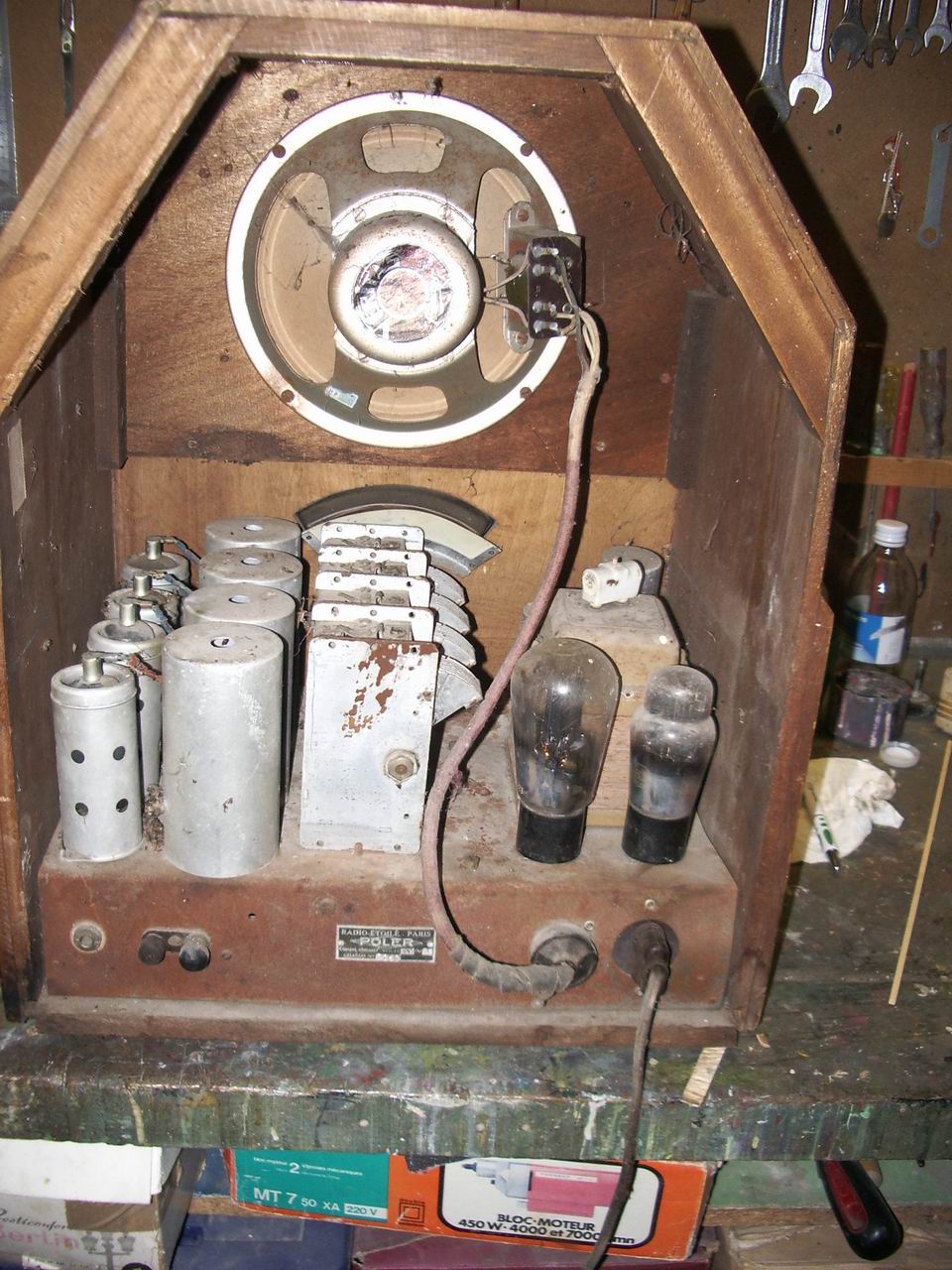

    Chassis vue de dos




Sujet : Identification TSF Nouveau De F1DRB  Le 15-06-2007 à 20:20 sta

    Selfs




Sujet : Identification TSF Nouveau De F1DRB  Le 15-06-2007 à 20:29 sta

    CV + Lampes + Transfo

    Pour info les socles de l'ampes portent les numéros
    80 La Valve,
    47 Ampli HF je suppose
    Trois socles inscription 35 et un socle inscrition 24 (Lampes à coté du CV)
    et un support de lampe inscription 27 (Ampli BF je suppose ?)

    Une des lampes porte l'inscrition Visseaux sur le socle et 35q6 sur le verre
    Une autre Champion UY-227
    Il y a une lampes "Triad T35" et une autre "Triad 35-51"
    Une "sylvania A7"
    Une lampe inscription partielle sur le verre "EX-680"

    Quel est le role de toutes ces lampes... HI

    Et une Lampe 35 ou 24 ou autre ont rouve les caractéristiques comment ? en cherchant tubes américains référence 35 tout simplement ?[:??:]

    Merci encore ) tous

    et A+ ;-)




Sujet : Identification TSF Nouveau De Pierrot du 82  Le 15-06-2007 à 23:26 cms

Bonsoir cher OM,

lampe UY-227 et UV-227 = triode 27

la 80 est bien la redresseuse

47 ampli BF de puissance

35 et 24 sont des triodes

Triad T35 une triode 35

et la Sylvania A7 probablement une 2A7 heptode changeuse de fréquence

une EX-80 probablement une redresseuse 80

Toutes les caractéristiques sur le site http://www.nj7p.org/Tube.php

et puis naturellement ici sur TSF-radio.org : http://www.tsf-radio.org/pg.php?p=6



Sujet : Identification TSF Nouveau De Pierrot du 82  Le 15-06-2007 à 23:28 cms

Erratum lire : une EX-680 probablement une redresseuse 80

73s



Sujet : Identification TSF Nouveau De Pierrot du 82  Le 15-06-2007 à 23:33 cms

encore une erreur!

EX-680 équivaut à 1560 Philips



Sujet : Identification TSF Nouveau De HLJ  Le 16-06-2007 à 02:05 sta

    Les 24 et 35 sont des lampes à grille écran (tétrodes, pas des triodes comme dit plus haut) avec le téton de grille au sommet de l'ampoule, dans votre poste elles font office d'ampli HF.
    La 80 est la redresseuse secteur.
    La 47 et l'amplificatrice finale BF,
    La 27 doit être la détectrice ou la préamplificatrice BF.

    Vous pouvez voir les caractéris

    Pour ce qui est du schéma, il s'agit d'un schéma classique de récepteur avec tubes américains, des années 31-32 comme celui-ci mais à amplification directe, ou d'autres.

    Vous ne trouverez sans doute pas le modèle exact, mais en ayant un schéma de modèle similaire, et le schéma des connexions des lampes, vous devriez arriver à remettre en route cet appareil.

    Meilleures salutations.

    HLJ

    Meilleures salutations.


Sujet : Identification TSF Nouveau De HLJ  Le 16-06-2007 à 02:07 sta

    Les 24 et 35 sont des lampes à grille écran (tétrodes, pas des triodes comme dit plus haut) avec le téton de grille au sommet de l'ampoule, dans votre poste elles font office d'ampli HF.
    La 80 est la redresseuse secteur.
    La 47 et l'amplificatrice finale BF,
    isLa 27 doit être la détectrice ou la préamplificatrice BF.

    Pour ce qui est du schéma, il s'agit d'un schéma classique de récepteur avec tubes américains, des années 31-32 comme celui-ci mais à amplification directe, ou d'autres.

    Vous ne trouverez sans doute pas le modèle exact, mais en ayant un schéma de modèle similaire, et le schéma des connexions des lampes, vous devriez arriver à remettre en route cet appareil.

    Meilleures salutations.

    HLJ

    Meilleures salutations.


Sujet : Identification TSF Nouveau De HLJ  Le 16-06-2007 à 02:20 sta

    Encore une précision, la 35 est équivalente à la 51, on vois souvent la double numérotation sur ces tubes 35/51, la UY-227 est une 27, je ne pense pas que vous ayez de 2A7 comme dit plus haut, la 2A7 a 7 broches et ne fais pas partie du jeu de lampes de ce poste, qui est plus ancien que la 2A7.


Sujet : Identification TSF Nouveau De Pierrot du 82  Le 16-06-2007 à 15:46 cms

Honte à moi, les 24A, 35 et 51 sont bien des tétrodes HF...

Sujet : Identification TSF Nouveau De JC Négret  Le 17-06-2007 à 10:52 sta

    Tout le monde peut se tromper, c'est comme la 80 " redresseuse secteur " :-D

    Les 4 cages font penser à un amplification directe, même-si ce jeu de lampes était plutôt employé avec les changeurs comme le Ducretet C7 :
    35 HF, 24 modulatrice avec 27 oscill, 35 MF, 27 détec, 47 BF, 80 valve.

    JC ;-)


Sujet : Identification TSF Nouveau De F1DRB  Le 17-06-2007 à 14:08 sta

    Bonjour à tous

    Merci pour toutes les infos que vous m'avez envoyé:-):-):-)

    Super avec ça j'y vois déjà plus clair :o)

    Y a plus qu'à changer les condos, et brancher l'oscillo voire peut étre le géné etc

    Je vous retrouve ici si j'ai d'autres questions en cours de restauration et vous tiens au courant HI si j'ai remis en route ce poste TSF

    C'est la premiére restauration que je fais et le travail avec des lampes est passionnant, surtout qu'il y a la place pour bricoler là dedans... et en plus le patrimoine radio est conservé:o):o)

    Merci encore pour toutes vos infos super QRO (excellentes)

    A+ ...-.-


Sujet : Identification TSF Nouveau De tamaris  Le 15-11-2012 à 12:33 sta

    j ai recuperé une lampe TRIAD 235..c est quoi ..?


Sujet : Identification TSF Nouveau De f6cer  Le 15-11-2012 à 13:32 sta

    Bjr
    la 235 est .... une 35
    Dans le poste à amplification directe, les 35 (pente variable) sont les amplis , la 24 (pente fixe) la détectrice et le reste l'ampli BF et la valve
    Il a une bonne tête ce poste et le schéma doit être relativement simple à refaire


Sujet : Identification TSF Nouveau De Totolagalène  Le 15-11-2012 à 14:57 sta



Sujet : Identification TSF Nouveau De HLJ  Le 15-11-2012 à 21:52 sta

    Bonsoir,
    De nouveau un sujet de 5 ans d'âge déterré pour demander un nouveau renseignement. :-O
    Dans un tel cas il est préférable d'ouvrir un nouveau fil. :-)
    Meilleures salutations.
    HLJ


Sujet : Identification TSF Nouveau De Totolagalène  Le 15-11-2012 à 21:56 sta

    > "Dans un tel cas il est préférable d'ouvrir un nouveau fil" < Sic
    Ben non, pourquoi?
    C'est comme dans un câblage: moins y'a de fils mieux ça marche!
    [:Hi:]


Sujet : Identification TSF Nouveau De XYZ du 56  Le 15-11-2012 à 22:31 sta

    Bonsoir,
    "C'est dans les vieux pots, qu'on fait la meilleur soupe.... comme me le dit, parfois, ma "vieille" épouse!!!"


Sujet : Identification TSF Nouveau De XYZ du 56  Le 15-11-2012 à 22:35 sta

    ça, c'est la meilleur(e)!


Sujet : Identification TSF Nouveau De Totolagalène  Le 15-11-2012 à 22:41 sta

    Ouais, dans les vieux "potenslamettre"


Sujet : Identification TSF Nouveau De HLJ  Le 15-11-2012 à 23:04 sta

    Oui ok, mais certains ne voient pas que la question originale du sujet date de cinq ans, et répondent sur le sujet (auquel j'avais participé à l'époque) comme s'il avait été posté hier, comme F6CER, alors que F1DRB a sûrement passé à autre chose que son Poler depuis cinq ans.

    C'est l'effet Google, tamaris est tombé sur ce post en cherchant "triad 235" mais il ne sait peut-être pas non plus ce qu'est une 35 ou une tétrode à pente variable.

    Salutation.
    HLJ


Sujet : Identification TSF Nouveau De Denechaud  Le 29-09-2014 à 15:52 sta

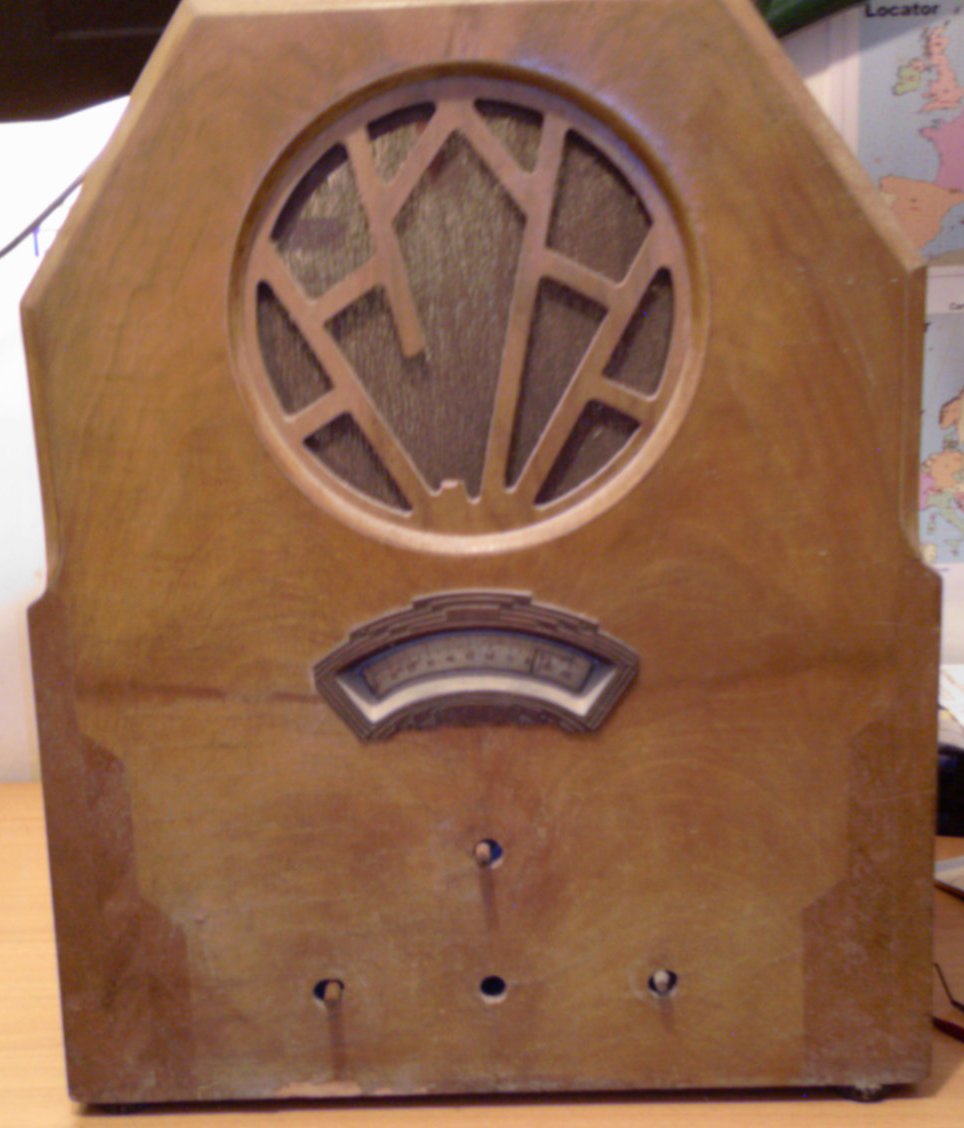

    hier j'ai trouvé sur une brocante un poste TSF Marque Radio Etoile Paris type "POLER" Chassis3068
    A voir la configuration du châssis je pense qu'il s'agit d'un poste amplifacation directe (sans changement de fréquence)
    Lampe 80 S redresseuse ; EY647 ampli puissance et 4 lampe 57 marque Aristochat made USA

    Dites moi si mes informations des lampes sont exactes
    je recherche un schéma semblable




Sujet : Identification TSF Nouveau De Modérateur Forum TSF Radio  Le 29-09-2014 à 17:04 sta

    SVP Mr Dechenaud, veuillez recréer un nouveau fil.
    Merci.
