| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 16-07-2007 à 21:16 sta |
|
Bonjour,
Je recherche la notice et le schéma du voltmètre VOS 1055 B Corel. Je suppose que VOS veut dire volts, ohms, sons.
Merci d'avance.
Roger.
|
|
| Sujet : VOS 1055 B Nouveau | De jackoe Le 16-07-2007 à 22:57 cms |
|  |
Ou bien Volt Ohm Siemens ...
| |
|
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 16-07-2007 à 23:32 sta |
|
Pas tout à fait, car il existe des prises marquées son BF et son HF.
|
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 26-12-2007 à 15:10 sta |
|
Bonjour à tous

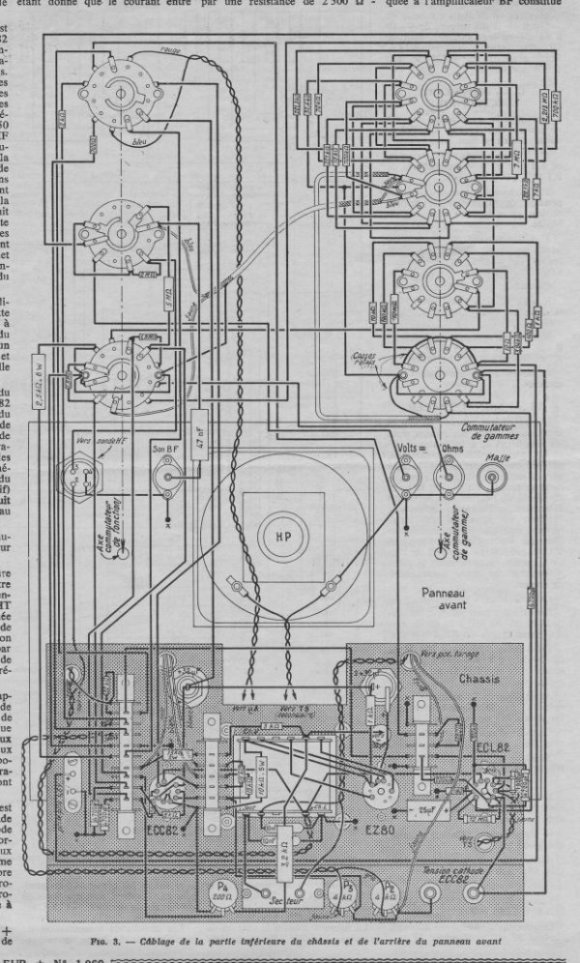

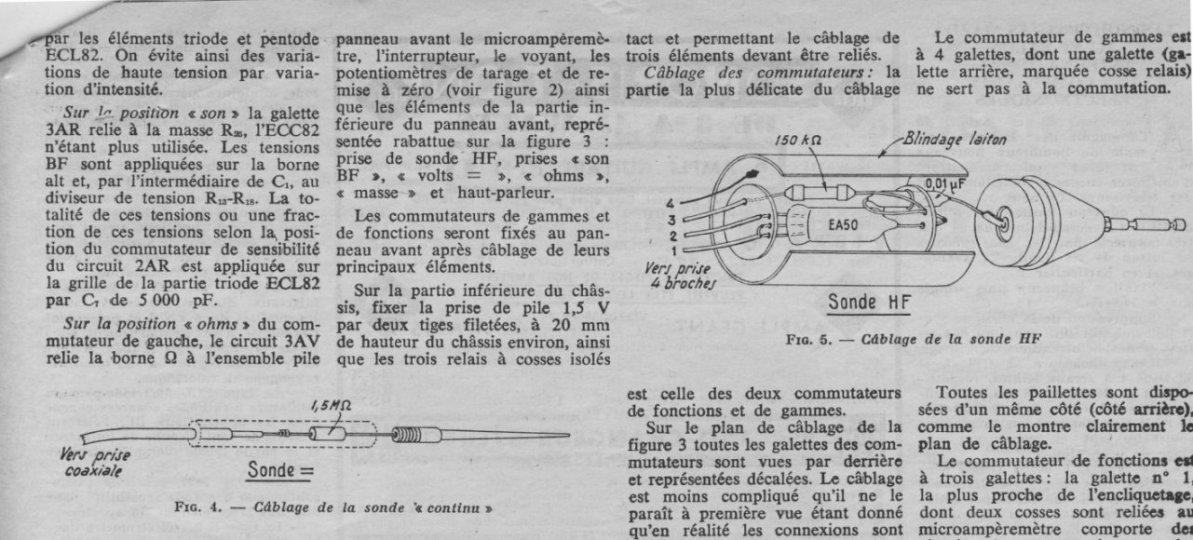

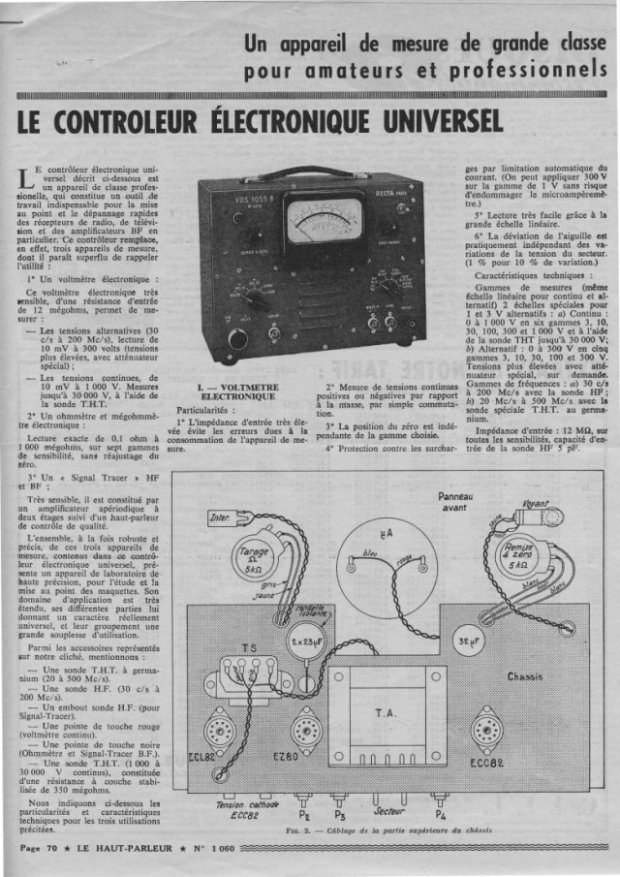

J'ai enfin trouvé un schéma pour cet appareil sous la marque Recta.
Roger Michel
| |
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 26-12-2007 à 15:11 sta |
|
| |
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 26-12-2007 à 15:14 sta |
|

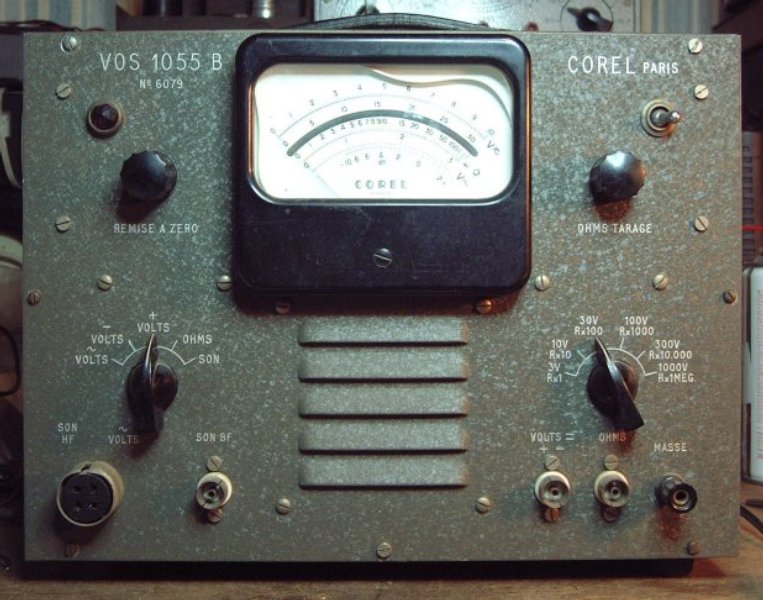

Le mien, sous la marque Corel
| |
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 26-12-2007 à 15:17 sta |
|

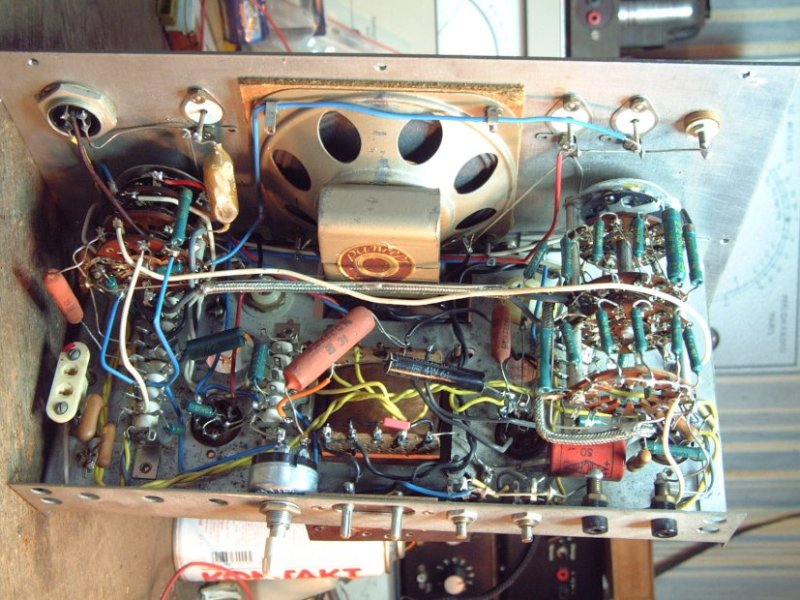

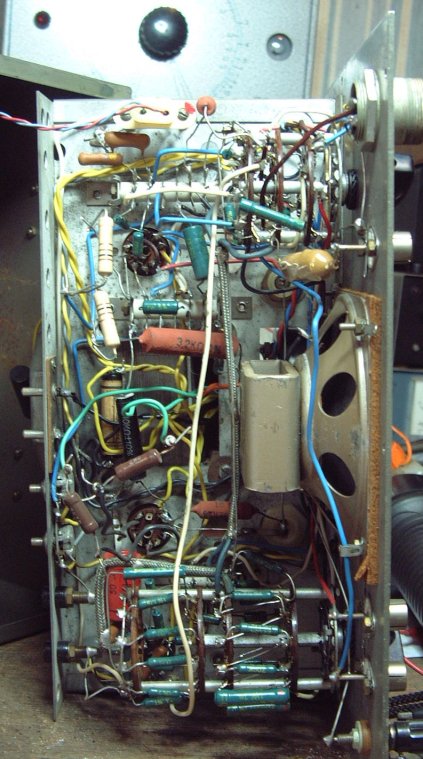

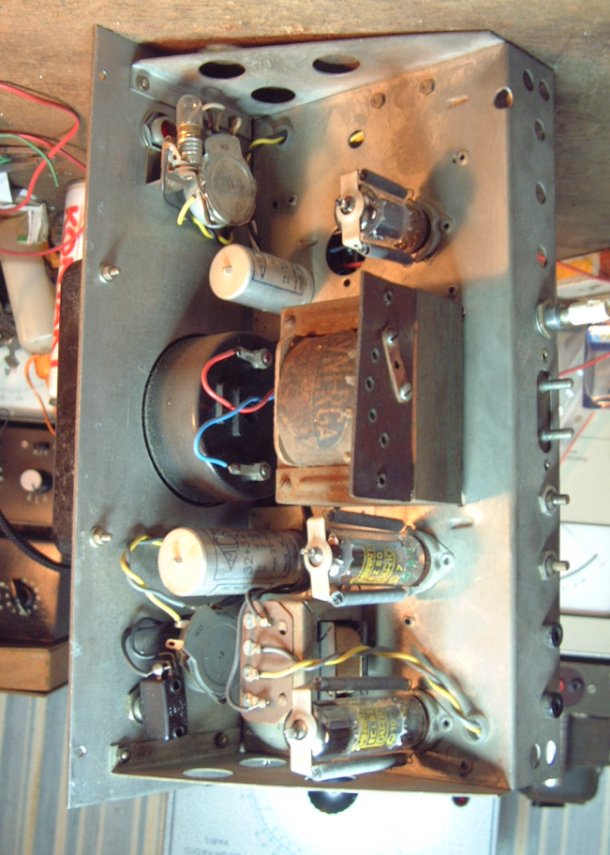

Cet appareil a été fortement bricolé et ne fonctionne pas. Le tranfo a été changé. Il délivre 2x350Vca et deux résistances ont été mises en série...
| |
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 26-12-2007 à 15:19 sta |
|
Le potentiomètre d'équilibrage de la rension alternative a été supprimé et remplacé par 2 résistances de 110 ohms...
| |
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 26-12-2007 à 15:22 sta |
|

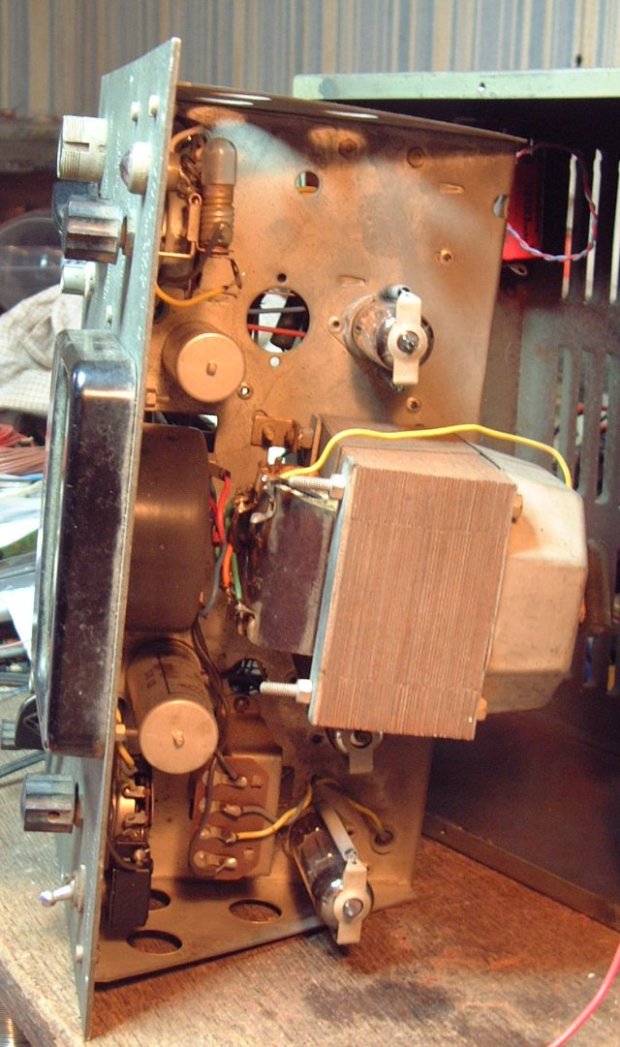

J'ai remplacé le tranfo par un modèle délivrant 2x250Vca...
| |
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 26-12-2007 à 15:27 sta |
|
et les résistances par un potentiomètre de 220 ohms...
| |
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 26-12-2007 à 15:32 sta |
|
L'appareil fonctionne. Il me reste a réaliser les sondes et j'attends vos suggestions en utilisant une diode genre 1N4148.
D'autre part, je recherche une prise mâle pour l'entrée "son HF".
Merci d'avance.
Roger Michel
| |
|
| Sujet : VOS 1055 B Nouveau | De ON5MJ Le 26-12-2007 à 16:38 sta |
|
Plus sensible, une diode au germanium (de mémoire la 1N4148 c'est du silicium ?). Pour les plus faibles signaux HF.
|
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 26-12-2007 à 17:45 sta |
|
Oui, c'est du silicium. Je regarderai ce que j'ai en germanium le week-end prochain et reposerai la question.
|
|
| Sujet : VOS 1055 B Nouveau | De Pierrot du 82 Le 27-12-2007 à 00:31 cms |
| |

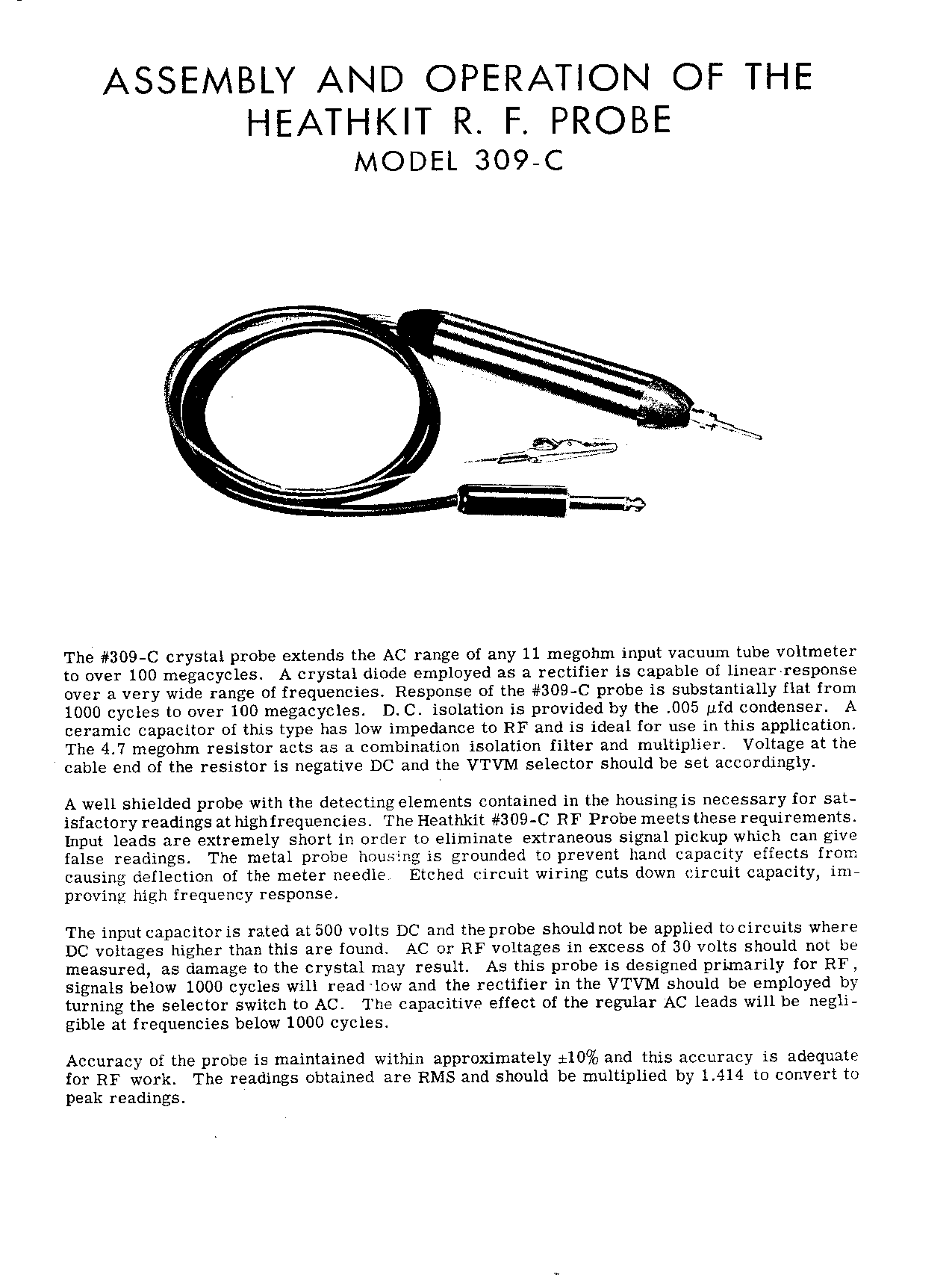

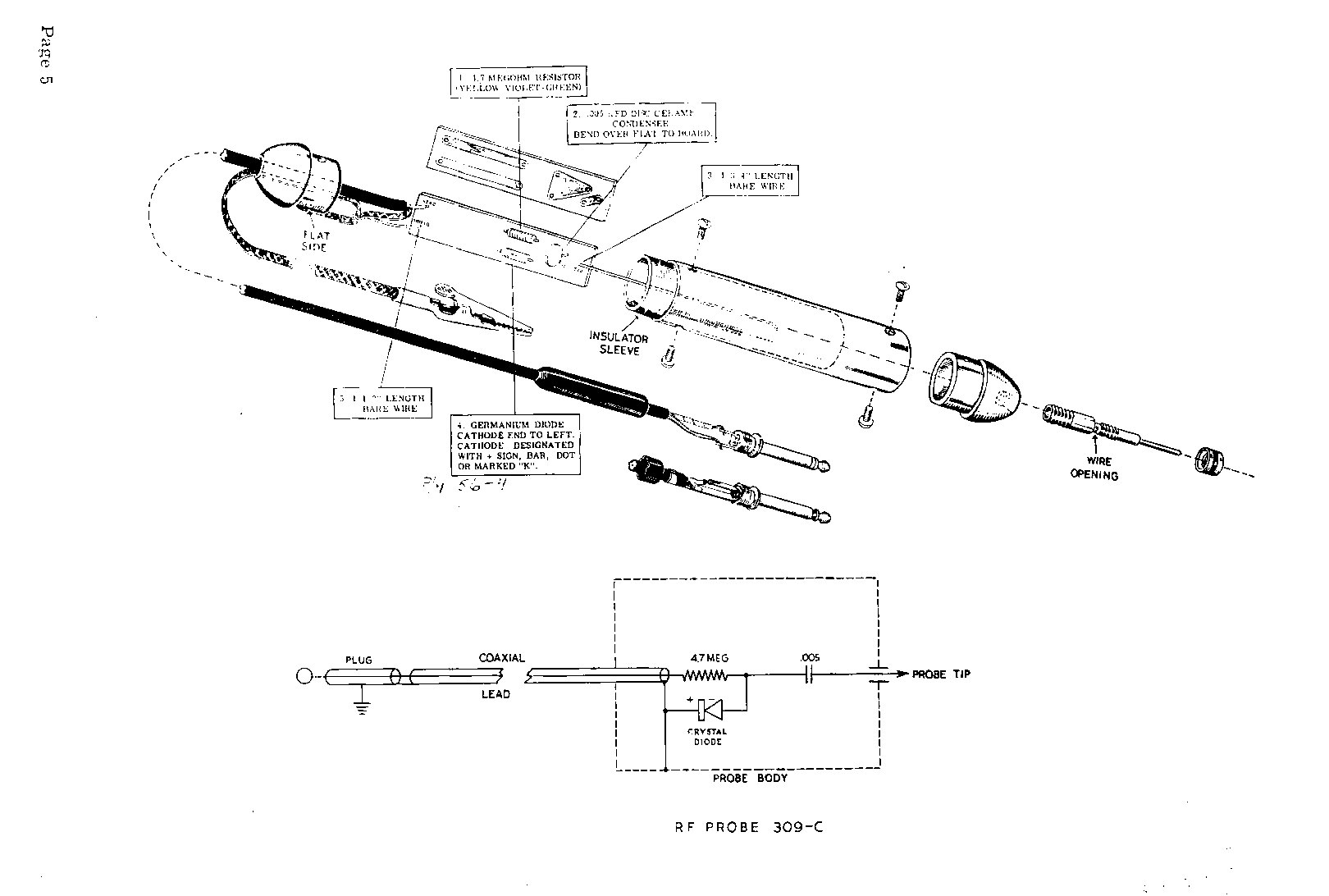

Un exemple de sonde HF, la Heathkit 309-C (la diode est au germanium) pour un voltmètre d'impédance d'entrée 10MOhms.
On peut réduire la résistance de 4,7MOhms à 100KOhms pour un signal-tracer.
| |
| |
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 27-12-2007 à 01:09 sta |
|
Bonjour Pierrot
Que suggérez-vous comme diode courante en France?
En ce qui concerne le signal-tracer, sauf erreur, l'appareil n'émet rien. J'ai branché le mien (un bricolage fait dans les années 70) sur l'entrée son BF et ça passe très bien. Mais je suppose qu'il n'en sera pas de même si je part de l'antenne (pas eu le temps d'essayer).
|
|
| Sujet : VOS 1055 B Nouveau | De Pierrot du 82 Le 27-12-2007 à 01:31 cms |
| |
En partant de l'antenne, avec la sonde HF...
Il y a 2 types de signal-tracer : l'injecteur de signal, fait avec un multivibrateur à 1 KHz qui génère des harmoniques jusqu'à 100MHz, et l'ampli BF ultra-sensible précédé par une sonde HF.
Pour les diodes germanium, tout va : 1N34, OA70, OA79, OA81, OA85, OA91, OA95, AA119 ou autre...
On peut aussi utiliser des diodes Schottky comme la BAT85.
Une autre sonde :
http://pagesperso-orange.fr/f6crp/tech/sonde.htm
| |
|
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 27-12-2007 à 01:46 sta |
|
Merci Pierrot.
J'ai ce genre de diode. Je pourrai donc essayer dimanche prochain.
Bonne nuit.
Roger Michel
|
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 21-01-2008 à 19:19 sta |
|
Bonjour
J'ai réalisé les sondes dans des cartouches : 22 Hornet pour la sonde Volt CC et 22-250 pour la sonde HF.
La sonde V CC....
| |
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 21-01-2008 à 19:24 sta |
|
et la sonde HF selon le schéma fourni par Pierrot. Ca marche. Reste à étalonner.
A ce sujet, j'ai utilisé une diode AA118 (115V). Est-elle capable de redresser du 50 Hz sans perturber la mesure ?
Merci encore à Pierrot du 82
Roger Michel
| |
|
| Sujet : VOS 1055 B Nouveau | De Pierrot du 82 Le 22-01-2008 à 01:37 cms |
| |
|
| Sujet : VOS 1055 B Nouveau | De Roger Michel Le 22-01-2008 à 07:34 sta |
|
Bien noté.
Je vais devoir avoir recours à quelqu'un de mieux équipé que moi car je ne connait pas le niveau de sortie de mes générateurs.
Roger Michel
|
|
|
