bonsoir .
Il y a t'il un inconvénient majeur à utilisé un transfo 5v séparé pour une redresseuse genre 5Y3 ;GZ34 , etc .... ?
J'ai pas de transfo avec secondaire 5 volts et cette solution m'irai bien .Pour ma part , je ne vois pas de soucis , mais je préfére demander aux "grands" !
Merci !
|
|
| Sujet : transfo 5v Nouveau | De audiovalve Le 11-09-2007 à 22:51 sta |
|
amha , rien ne s'y oppose...
|
|
| Sujet : transfo 5v Nouveau | De ON5MJ Le 11-09-2007 à 23:34 sta |
|
Le besoin est double: 1. chauffer le filament 2. constituer un retour pour la haute tension. Si ces deux conditions sont remplies, à supposer que la tension convient et que le transfo supporte le courant, c'est tout à fait parfait.
|
|
| Sujet : transfo 5v Nouveau | De F6FKN Le 12-09-2007 à 07:51 sta |
|
Si le secondaire du transfo de chauffage a un isolement suffisant pour supporter la HT appliquee sur son secondaire, pour les tubes sans cathode separee, alors c'est OK.
Alain
|
|
| Sujet : transfo 5v Nouveau | De Pierre Le 12-09-2007 à 19:43 cms |
|  |
Mais comme beaucoup de transformateurs actuel sont bobinés secondaire directement sur primaire, à vérifier !!
Pierre
| |
|
|
| Sujet : transfo 5v Nouveau | De Thierry Magis Le 12-09-2007 à 20:46 sta |
|
Si le transformateur est à la norme CE, il doit supporter 1500V minimum entre primaire et secondaire, et entre enroulements et carcasse.
Mais bon, le marquage CE est assez souvent bidon sur des produits bas de gamme (kit visseuse à 10 euro, par exemple). Ce n'est jamais qu'un autocollant...
Cordialement
Thierry
|
|
| Sujet : transfo 5v Nouveau | De F6FKN Le 12-09-2007 à 20:51 sta |
|
Oui, surtout si le transfo sort d'un stock pre-CE !!!
|
|
| Sujet : transfo 5v Nouveau | De vizymoteau Le 12-09-2007 à 22:17 sta |
|
Merci à tous .
Pour résumer , si ça fume pas , ça marche !

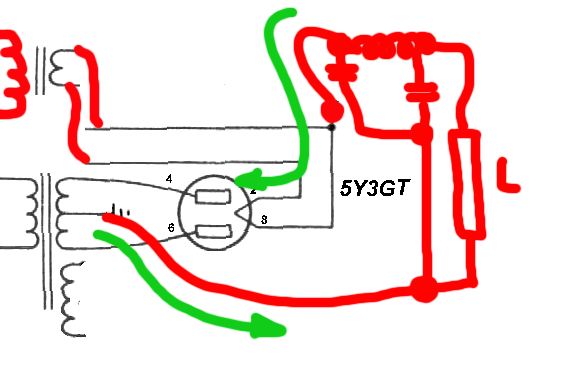

Par contre , je comprends pas bien l'histoire du retour de HT par le secondaire 5v .J'ai beau me pencher sur le cablage d'une 5Y3(gt) , je vois pas ... Ou alors , une petite partie du retour HT mais pas la totalité .
S'il existe de la doc traitant de la chose , je suis preneur car je me rends de plus en plus compte de mes lacunes( vastes !)
Philippe
|
|
| Sujet : transfo 5v Nouveau | De ON5MJ Le 12-09-2007 à 22:45 sta |
|
non tout: connecter le filtre ht sur le transfo 5v qui chauffe le filament.
| |
|
| Sujet : transfo 5v Nouveau | De vizymoteau Le 12-09-2007 à 22:56 sta |
|
euh............oui mais si le retour se fait par le filament via la borne 8 , pourquoi les électrons iraient s'emmerder à passer par le secondaire 5volts ?
|
|
| Sujet : transfo 5v Nouveau | De Pierrot du 82 Le 13-09-2007 à 03:20 cms |
| |
La redresseuse 5Y3GT est à chauffage direct, donc sortie du + HT sur le filament...
Et le filament est chauffé par le transfo 5V, donc le + HT est présent sur le secondaire 5V du tra,sfo de chauffage...
CQFD
| |
|
|
| Sujet : transfo 5v Nouveau | De ON5MJ Le 13-09-2007 à 03:58 sta |
|
Si on voulait, on pourrait se brancher sur un éventuel point milieu du secondaire ou sur le centre du filament. Mais aucun des deux n'existent. Alors on fait avec, ce qui ajoute une composante de 2,5V 50 Hz approximativement à la HT redressée double alternance mais vu le filtrage on ne s'en aperçoit pas.
Je suis sûr que des amateurs de HiFi vont y entendre une différence.
|
|
| Sujet : transfo 5v Nouveau | De vizymoteau Le 13-09-2007 à 07:28 sta |
|
Bonjour à tous !
Ce matin , 13 degrés , mer calme , drapeau vert .
Bon , vous allez finir par me prendre pour un ane mais vous ne serez pas les premiers .
Que le secondaire 5v soit au potentiel de la HT d'accord , mais que l'intensité totale de cette dernière le visite , la ,je vois pas .
Le courant circulant du + au - , il lui est quand même plus simple de boucler par le filament via les anodes plutôt que traverser le bobinage transfo .
|
|
| Sujet : transfo 5v Nouveau | De F6FKN Le 13-09-2007 à 08:39 sta |
|
Oui, sauf si l'isolement du transfo est insuffisant, et que le retour vers la masse se fasse par un arc entre le secondaire du transfo 5V et sa carcasse reliee a la masse.
D'ou la necessite d'etre certain du bon isolement du secondaire en question.
Alain
|
|
| Sujet : transfo 5v Nouveau | De ON5MJ Le 13-09-2007 à 12:44 sta |
|
Le secondaire sert uniquement à chauffer le filament mais ce filament est un des points de passage du circuit HT pour boucler le circuit. Dans le cas du chauffage direct, il y a cependant une particularité c'est qu'un côté du filament est au potentiel HT et que l'autre côté est à un potentiel alternatif flottant au-dessus de cette HT (plus exactement qui varie autour de la HT). Donc dans une moitié du filament il passera le courant alternatif de chauffage uniquement, et dans l'autre moitié il y aura en plus une composante continue due au courant consommé en HT. Dans cette 2e moitié du filament il y a une ddp AC de 2,5 V qui se superpose à la tension redressée à double alternance et contribue légèrement au ronflement 50 Hz (alors que la composante de filtrage principale est à 100 Hz). Si on connectait la HT au milieu du filament les effets dans chaque moitié de filament seraient annihilés. Autre solution c'est de passer la HT par un point milieu du secondaire 5V.
Comme il a été dit plus haut, le secondaire 5V du transfo se trouve au potentiel HT par rapport au chassis, il faut donc que son isolement supporte bien cette tension.
|
|
| Sujet : transfo 5v Nouveau | De vizymoteau Le 13-09-2007 à 14:17 sta |
|
Ah bien !
Donc , prochain "crash-test" , l'isolement du transfo ...
Merci à tous
|
|
|
