Sujet : Dehay Nouveau | De Roger Michel Le 14-10-2007 à 00:02 sta |
|
Bonsoir,

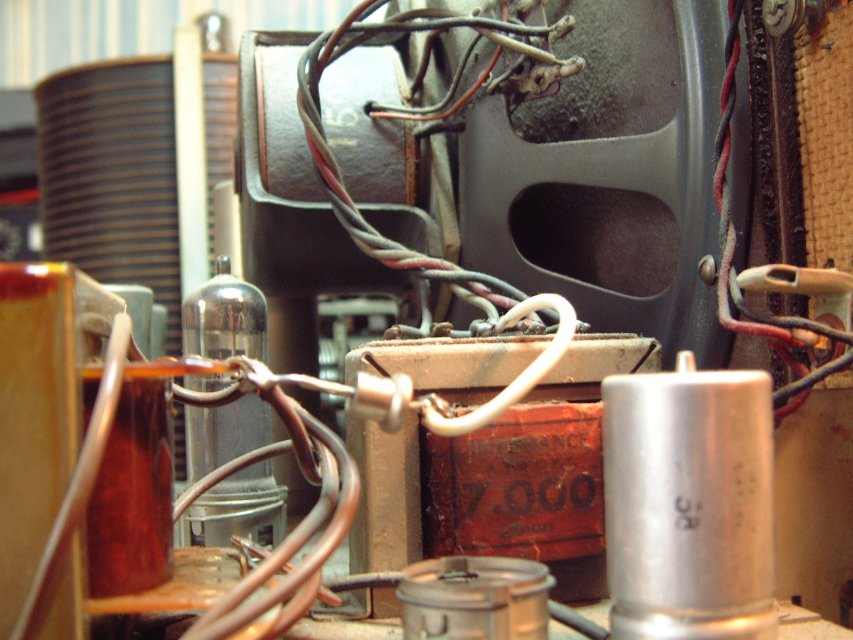

Je recherche le schéma de cette radio Dehay dont l'alimentation d'origine a été remplacée par un nouveau transfo et 2 diodes BY114. Marquage au crayon sur carton AR RD1805.
Lampes : 2xEAF42, ECH 42, EL41 + oeil. 3 lampes marquées Dehay et n° de chassis. Année sur ces lampes et condo : 1953
Puissance mentionnée : 75W.
Merci pour vos infos.
Roger
| |
|
Sujet : Dehay Nouveau | De Roger Michel Le 14-10-2007 à 00:03 sta |
|
| |
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 14-10-2007 à 16:11 sta |
|
L'appareil n'est déjà pas référencé alors le schéma...
Le support vide est celui de l'ex-valve ?
Regarder les broches qui étaient utilisées et la tension de chauffage (mais si y'a plus de transfo d'origine...) Sans doute AZ41 (4V) ou GZ40/41 (5V).
|
|
Sujet : Dehay Nouveau | De Roger Michel Le 15-10-2007 à 18:00 sta |
|
C'est vrai, l'appareil n'est pas référencé. De plus l'indication RD 1805 est manuelle, donc sujette à caution. Il existe un RD 1804 sur le GL mais pas de photo.
Le support vide est celui de la valve. Il ne semble pas que l'alimentation des filaments est été commune avec les autres lampes. Par contre, si le carton AR est d'origine, la consommation de 75 W implique l'utilisation d'une valve délivrant au moins 90mA et sous une tension probablement supérieure à celle relevée (185v en sortie du 2ème condo).
Il est possible (probable) que quelqu'un possède le même appareil non modifié (le mien porte le n°8279).
A noter que, tel quel, cet appareil fonctionne. Mais j'aimerais tant qu'il retrouve sa configuration d'origine.
Roger Michel
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 15-10-2007 à 18:57 sta |
|
L'indication RD1805 est très probablement bonne.
Pour la valve, le chauffage du filament fait pratiquement toujours appel à un enroulement spécifique du transfo d'alim.
Regarder les cosses qui étaient soudées sur le support vide, en fonction de ça, on peut savoir si c'était une AZ41 ou une GZ40, et de là, on connait la tension de chauffage de l'enroulement séparé.
Maintenant, la solution la plus simple est peut être de monter un classique transfo DERI ou Vedovelli avec un secondaire 5V, plus courant.
|
|
Sujet : Dehay Nouveau | De Roger Michel Le 15-10-2007 à 19:25 sta |
|
Je regarderai le cablage le week-end prochain et vous tiendrez au courant.
Pour le transfo, je rechercherai dans ce que j'ai démonté étant plus jeune, quitte à rebobiner le chauffage filament valve. C'est les 75W qui m'intriguent. Je ne vois pas comment ce poste peut les consommer.
En attendant, merci encore.
Roger Michel
|
|
Sujet : Dehay Nouveau | De Roger Michel Le 22-10-2007 à 20:42 sta |
|
Bonsoir,
Le cablage de la valve correspond à une GZ40 ou 41 ou, pourquoi pas, à une EZ40.
Bon, pour l'instant, je vais réparer ce poste dans sa configuration actuelle.
Roger Michel
|
|
Sujet : Dehay Nouveau | De Roger Michel Le 31-10-2007 à 12:25 sta |
|
Bonjour,

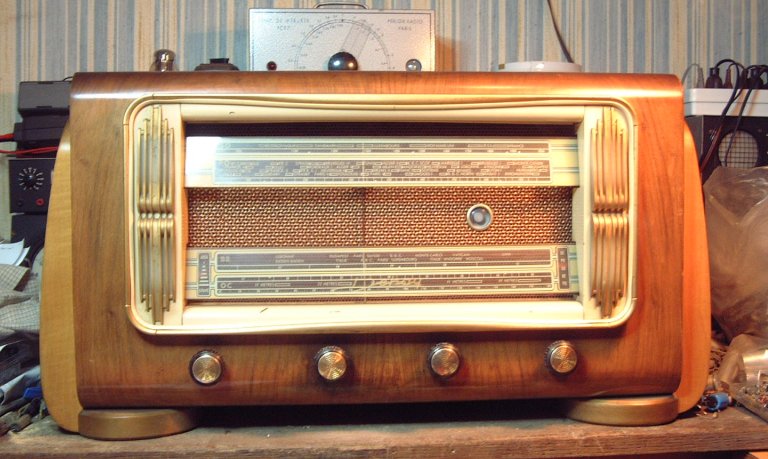

Une petite photo du Dehay partiellement terminé. Pour l'instant, je n'ai pas modifié l'alimentation.
J'ai cependant un problème de dérive des stations en OC. Je verrai cela quand j'aurai installé un transfo d'époque et une GZ40, les tensions étant appelées à changer.
Roger Michel
| |
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 31-10-2007 à 12:34 sta |
|
Sa présentation est curieuse. On dirait la prémonition des chaines Hi-Fi, style Marantz et copieurs, des années 70-80 avec ces pieds très repoussés vers l'extérieur et ronds.
|
|
Sujet : Dehay Nouveau | De Roger Michel Le 31-10-2007 à 12:45 sta |
|
Sans parler des oreilles, façon cocker. J'aime assez ce look de transition.
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 31-10-2007 à 13:17 sta |
|
Tout à fait. Par contre, tous ceux qui ont eu la chance (malchance) d'avoir un Cocker savent qu'il n'y a rien de plus con comme chien. Plus CAG, plus c'est bête ![:-D](s2.gif)
|
|
Sujet : Dehay Nouveau | De masterorion Le 31-10-2007 à 13:31 cms |
| |
|
Sujet : Dehay Nouveau | De Pierrot du 82 Le 31-10-2007 à 13:36 cms |
| ![](tr.gif) | Et Joe Cocker c'est pareil ![](http://medias.ados.fr/people/7/4/747/joe-cocker/photos/4739_mini2.jpg)
| ![](tr.gif) |
|
|
Sujet : Dehay Nouveau | De masterorion Le 31-10-2007 à 13:39 cms |
| ![](tr.gif) | Non Pierrot, c'est pas pareil, c'est pire.
| ![](tr.gif) |
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 31-10-2007 à 14:56 sta |
|
|
|
Sujet : Dehay Nouveau | De masterorion Le 31-10-2007 à 15:26 cms |
| |
|
Sujet : Dehay Nouveau | De masterorion Le 31-10-2007 à 15:32 sta |
|
Alors Jacques, ce mail .......???
Il est arrivé ou faut'il que je te l'apporte en voiture ?
(note pour plus tard, ne pas envoyer de mail à Jacques sans mettre de timbre à 0,54 dessus.... )
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 31-10-2007 à 16:15 sta |
|
C'est bien ce que je pensais, je refuse tout courrier insuffisamment affranchi ![:-D](s2.gif)
|
|
Sujet : Dehay Nouveau | De masterorion Le 31-10-2007 à 16:20 cms |
| ![](tr.gif) | on ne peut pas avoir le beurre, l'argent du beurre, et la crémière....
| ![](tr.gif) |
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 31-10-2007 à 16:37 sta |
|
Non mais sans blague, rien reçu. Ca causait de quoi ton mail ?
|
|
Sujet : Dehay Nouveau | De masterorion Le 31-10-2007 à 16:43 cms |
| ![](tr.gif) | notice d'un des tous derniers radio phono pathé marconi. je vais faire un autres essai mais c'est bien parceque c'est toi. par contre je vais scinder le message cette fois.
| ![](tr.gif) |
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 31-10-2007 à 16:49 sta |
|
Déçu je suis. Je pensais que c'était le schéma du 858C ![:-D](s2.gif)
|
|
Sujet : Dehay Nouveau | De masterorion Le 31-10-2007 à 16:55 cms |
| ![](tr.gif) |
voilà, c'est (encore ! ) parti.
3 mails pour un total de 8 scans et deux photos .
tu connaissais cet appareil ?
| ![](tr.gif) |
|
|
Sujet : Dehay Nouveau | De masterorion Le 31-10-2007 à 16:56 cms |
| ![](tr.gif) |
je te l'ai envoyé aussi.....
ça doit bien faire 3 jours !!!!!
qu'est ce qui se passe avec les mails ?
ta boite est partie fêter halloween ou quoi ?
| ![](tr.gif) |
|
|
Sujet : Dehay Nouveau | De masterorion Le 31-10-2007 à 17:11 sta |
|
toujours rien reçu Jacques ?
j'avais raison de me méfier du discour de ceux qui clament qu'internet rapproche les gens. Même à pieds je serais déjà chez toi avec les docs...![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 31-10-2007 à 17:46 sta |
|
Si, reçu en triple exemplaire le CR7029 et 858, le tout entre 16h10 et 16h30. (ce qui ne m'étonne guère avec yahoo )
Beurk, le 858 tu l'as pris en photo ? Difficilement exploitable ca. C'est un format bleu d'atelier ? A3 ?
Le mieux serait de faire un scan multiple et un assemblage. On verra ça.
|
|
Sujet : Dehay Nouveau | De masterorion Le 31-10-2007 à 17:58 cms |
| ![](tr.gif) |
reçu entre 16h10 et 16h30....
et à 16h37 il m'a dit que....
c'est le double effet kiss cool de du midi qui ne devait pas être entièrement dissipé...
je te mail les scans, si tu sais les assembler.
sinon je m'y recollerai.
| ![](tr.gif) |
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 31-10-2007 à 18:01 sta |
|
Si ton scanner n'a pas d'erreur de parallaxe, c'est facile, les raccordements se passent bien. Suffit de prévoir une surface de chevauchement d'au moins 10%.
|
|
Sujet : Dehay Nouveau | De masterorion Le 31-10-2007 à 18:21 cms |
| ![](tr.gif) | bah le scanner.... c'est pas une lumière. jette un aux mails qui devraient se trouver dans ta boite et tiens moi au sur l'utilisation possible ou pas.
| ![](tr.gif) |
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 31-10-2007 à 18:30 sta |
|
Attends, pour l'instant j'envoie des amplis en ftp qu'à envoyé Pierre, heureusement qu'il y a l'adsl...
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 31-10-2007 à 18:33 sta |
|
Tu m'as envoyé 2 fois le même mail "couverture, 2a, 2b".
Par contre c'est pas mal, on devrait pouuvoir assembler moyennant un peu de travail.
|
|
Sujet : Dehay Nouveau | De Pierrot du 82 Le 01-11-2007 à 01:53 cms |
| ![](tr.gif) |
Il y a un léger problème, il manque de l'info au niveau des plis...
Il faudrait prévoir un recouvrement d'au moins 10% entre les pages scannées.(Jacquadit)
J'ai le schéma presque complet, merci Nico !
| ![](tr.gif) |
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 01-11-2007 à 04:10 sta |
|
Vi, notamment entre 2a et 2b
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 01-11-2007 à 17:39 sta |
|
Tu l'as fait aussi l'assemblage du 858C Pierrot ? Pffff... plus de 3h de boulot ![:-p](s6.gif)
Effectivement il y a des manques, mais mineurs (en bas, à gauche, le coin du carré gris). Temporaire dispo dans les archives. A compléter quand nico sera de retour.
|
|
Sujet : Dehay Nouveau | De Bernard-GRZ Le 01-11-2007 à 18:42 sta |
|
à propos d'archives, je ne connais pas de Gérard.
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 01-11-2007 à 18:53 sta |
|
|
|
Sujet : Dehay Nouveau | De Bernard-GRZ Le 01-11-2007 à 19:28 sta |
|
|
|
Sujet : Dehay Nouveau | De masterorion Le 04-11-2007 à 16:13 sta |
|
bon, je rallume le scanner ??
|
|
Sujet : Dehay Nouveau | De masterorion Le 04-11-2007 à 16:52 sta |
|
Jacques ne doit pas être réveillé de sa sieste.
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 04-11-2007 à 16:58 sta |
|
Si si, mais soit je scanne, soit je lis ![:-D](s2.gif)
Manque juste un ch'tit bout ![:-)](s1.gif)
|
|
Sujet : Dehay Nouveau | De masterorion Le 04-11-2007 à 17:00 sta |
|
quel numéro de planche Jacques ?
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 04-11-2007 à 17:09 sta |
|
Ben écoute, regarde le schéma dans les archives, tu vas voir ce qui manque. C'est à cheval sur 2 planches.
|
|
Sujet : Dehay Nouveau | De masterorion Le 04-11-2007 à 17:28 sta |
|
------> BàL Jacques.
ET le radio phono ? trop jeune ?![[:ouin:]](s10.gif)
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 04-11-2007 à 17:31 sta |
|
|
|
Sujet : Dehay Nouveau | De masterorion Le 04-11-2007 à 17:54 sta |
|
je t'ai envoyé maintes fois une notice d'utilisation d'un des derniers radio phonos vdsm...
bon, j'ai compris : je te la renvoie.
|
|
Sujet : Dehay Nouveau | De masterorion Le 04-11-2007 à 18:05 sta |
|
c'est parti. en plusieurs mails .
|
|
Sujet : Dehay Nouveau | De masterorion Le 04-11-2007 à 18:44 sta |
|
alors Jacques, ces mails ???
|
|
Sujet : Dehay Nouveau | De Georges Pitropakis Le 04-11-2007 à 19:09 sta |
|
Hé bé, content d'avoir choisi la limonade moi parce qu'être web master m'aurait ex-té-nué ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : Dehay Nouveau | De masterorion Le 04-11-2007 à 19:14 sta |
|
La limonade ?? c'est l'heure du pastis, pas de la limonade...
|
|
Sujet : Dehay Nouveau | De Jacques (webmestre) Le 04-11-2007 à 19:24 sta |
|
C'est bon Nico, reçus. Mais pour l'instant, scan de blocs d'accord ![;-)](s5.gif)
|
|
Sujet : Dehay Nouveau | De masterorion Le 04-11-2007 à 19:28 cms |
| ![](tr.gif) | c'est noté Jacques. je n'ai rien contre un petit délais, je l'ai la notice moi...
| ![](tr.gif) |
|
|
Sujet : Dehay Nouveau | De Pierrot du 82 Le 04-11-2007 à 20:05 cms |
| |
|
Sujet : Dehay Nouveau | De masterorion Le 04-11-2007 à 20:14 sta |
|
|
|
|
