| Sujet : Sonora excellence 202 Nouveau | De f1ftp Le 28-11-2007 à 17:48 sta |
|
Bonjour à tous
Quelqu'un connaitrait il la valeur de la tension des secondaires ht pour ce poste.
Sur le mien les deux enroulements HTsont coupés![[:ouin:]](s10.gif) et il ne me reste plus qu'a en faire bobiner un.
Le seul transfo,qui irrai mécaniquement, avec un enroulement 5 Volts pour la GZ40 que j'ai a une ht bien trop élevée et les autres sont trop gros
Merçi à celui qui aurait l'info.
Philippe F1FTP
| |
|
| Sujet : Sonora excellence 202 Nouveau | De Jacques (webmestre) Le 28-11-2007 à 19:03 sta |
|

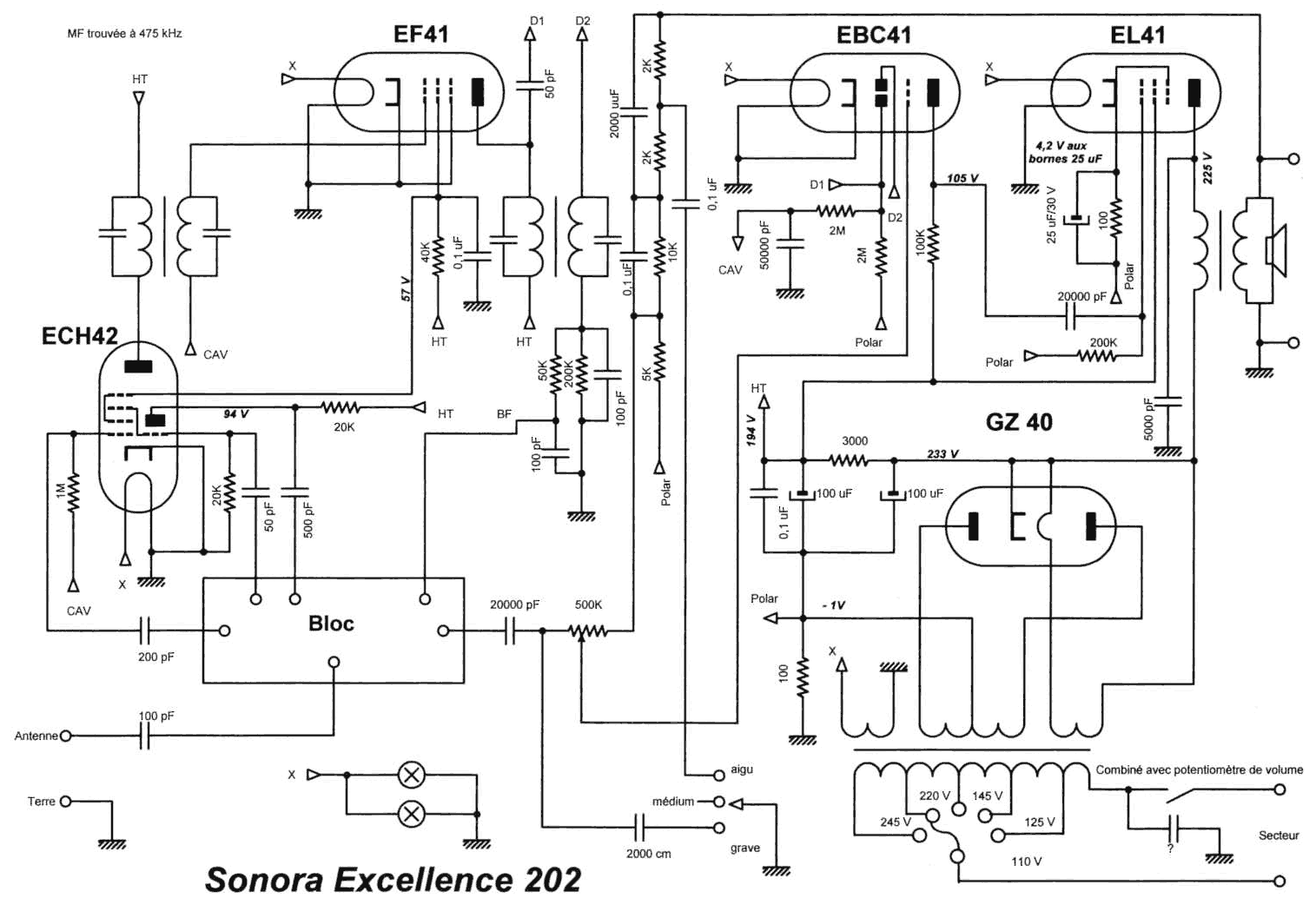

Méfiance avec le schéma. Les 2 x 100uF en filtrage ne me paraissent pas d'origine. Attention aussi sur les tensions notées: le -1V généré dans le négatif (polar) par la 100 Ohms. Cela suppose une conso sur la HT de 10mA ce qui me parait insuffisant.
Les mesures ont peut être été relevées avec une valve pompée car je présumerai plutôt un transfo de 2x250V.
J'ai plusieurs 202, je peux vérifier ces divers points mais pas avant ce WE. (me le rappeler par mail au besoin, je suis tête en l'air en ce moment à cause du boulot).
|
|
| Sujet : Sonora excellence 202 Nouveau | De f1ftp Le 28-11-2007 à 19:17 sta |
|
Bonsoir Jacques et merci pour la réponse.
Le chimique de filtrage est 2 X 32 micro .
Pour la consomation HT il faut déja 42 milis pour la el41 donc soit les -1 v ne sont pas juste ou alors la valeur de 100 ohms est éronnée.Comme le poste est encore sur l'établi je vais aller la mesurer
A+++
Philippe
|
|
| Sujet : Sonora excellence 202 Nouveau | De f1ftp Le 28-11-2007 à 20:09 sta |
|
Retour de l'atelier
La résistance fait bien 100 ohms,mais il y a une astuce: la cathode de l'EL41 n'est pas reliée à la masse mais retourne directement au point milieu de la HT.
Donc la résistance de 100 ohms ne voit que le courrant des trois autres tubes.
Bon appetit
Philippe
|
|
| Sujet : Sonora excellence 202 Nouveau | De Pierrot du 82 Le 29-11-2007 à 00:15 cms |
|  |
D'après le tableau de la consommation des lampes de Sorokine, la conso totale du poste est de 60mA. Avec un transfo 2x 250V 60mA ça devrait aller (plus les filaments, bien sûr !)
| |
|
|
| Sujet : Sonora excellence 202 Nouveau | De ON5MJ Le 29-11-2007 à 00:37 sta |
|
Idem pour la HT qui n'est pas filtrée pour la plaque de la EL41. Je n'ai jamais aimé cette disposition. Mais c'est d'origine. Pour les condos de filtrage ils me semblent trop importants par rapport à la consommation de l'ordre de 13 mA.
A mon avis le transfo est on ne peut plus banal, 2x 250v ou 2x 275v
|
|
| Sujet : Sonora excellence 202 Nouveau | De f1ftp Le 29-11-2007 à 11:22 sta |
|
A mon avis le transfo est on ne peut plus banal, 2x 250v ou 2x 275v
Oui +5 V pour la GZ40 + 6,3 pour les autres tubes et pas bien gros de surcroit
La tension plaque de la EL41 me semble filtrée par la premiere capa chimique non ? (32micro sur mon poste)
|
|
| Sujet : Sonora excellence 202 Nouveau | De ON5MJ Le 29-11-2007 à 14:22 sta |
|
> La tension plaque de la EL41 me semble filtrée par la premiere capa chimique non ? (32micro sur mon poste)
Exact. Mais je voulais dire qu'il n'y a pas de filtre en Pi, CLC ou CRC classique, dans la HT plaque de la EL41. Ce qui fait épargner des sous à la construction. Reste à voir ce que donne l'écoute.
|
|
| Sujet : Sonora excellence 202 Nouveau | De Pierrot du 82 Le 29-11-2007 à 14:34 cms |
| |
Pratiquement tous les postes sont conçus ainsi, la plaque de la finale BF est reliée via le transfo de sortie à la redresseuse...
L'ondulation présente en tête de filtre a une faible influence sur le HP par rapport à la modulation et les HP utilisés ne passent pratiquement pas le 100Hz.
La vingtaine de mA consommée par le reste du poste est ainsi plus facile à filtrer.
| |
|
|
| Sujet : Sonora excellence 202 Nouveau | De Jacques (webmestre) Le 29-11-2007 à 19:20 sta |
|
<< les HP utilisés ne passent pratiquement pas le 100Hz >>
Faut pas exagérer quand même.
Un col de cygne, c'est sûr.
Philips, très en avance dans les années 30 sur les HP à AP à lamelles, le 100 Hz s'entend à proximité (éviter de laisser l'oreille collée quand la réaction est réglée trop haut )
Les HP équipés de spiders sont assez rigides, mais la bande passante descend largement en dessous du 100 Hz, la boucle de contre-excitation était aussi là pour ça.
Quant aux derniers des années 40-50, leur technologie n'est pas si éloignée de ce qui se fait encore de nos jours, alors que la finale était toujours câblée sur la tête de filtre.
|
|
|
