Sujet : Pilote TB 7007 DQ Nouveau De sacavis  Le 02-12-2007 à 00:17 sta

    Bonsoir la Compagnie,

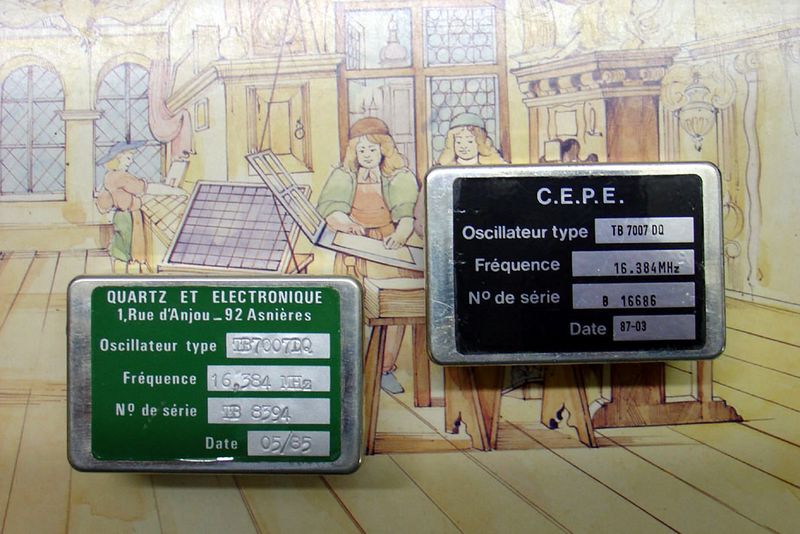

    Je cherche depuis déjà 2 ans le branchement du pilote à quartz TB 7007 DQ. J'en ai deux, l'un fabriqué par Quartz et Electronique, et l'autre par C.E.P.E.
    Si quelqu'un connait ce genre de matériel, je serais bien content d'avoir des informations.

    Sacavis




Sujet : Pilote TB 7007 DQ Nouveau De Jacques (webmestre)  Le 02-12-2007 à 06:55 sta

    Rien trouvé sur cette référence, y compris sur les sites contructeurs.

    Il y a combien de broches en dessous ?


Sujet : Pilote TB 7007 DQ Nouveau De Pierrot du 82  Le 02-12-2007 à 16:58 cms

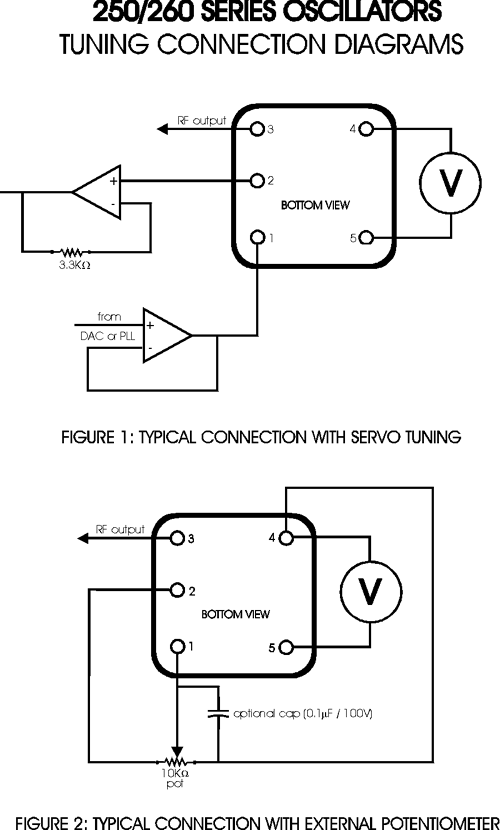

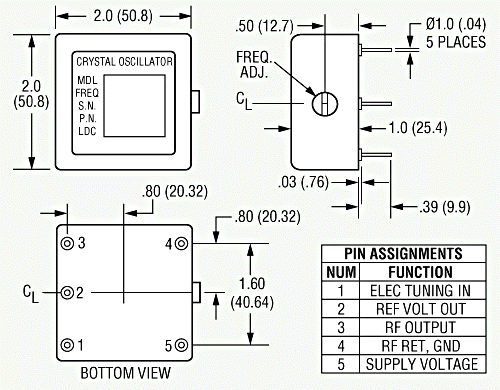

Voici le brochage d'un pilote OCXO de marque MTI modèle 250, alimenté de 12 à 28 volts.

OCXO oven controlled xtal oscillator, pilote stabilisé en température.





Sujet : Pilote TB 7007 DQ Nouveau De jacques  Le 02-12-2007 à 18:34 sta

    Bonsoir
    mefiance!!
    car il y a plusieurs branchements disponible
    mais la plupart en 5V
    Jacques[:!!:]


Sujet : Pilote TB 7007 DQ Nouveau De F6FKN  Le 02-12-2007 à 18:52 sta

    Oui, les oscillateurs courants sont en 5v, sauf pour les TCXO


Sujet : Pilote TB 7007 DQ Nouveau De jacques  Le 02-12-2007 à 19:37 sta

    Rebonsoir

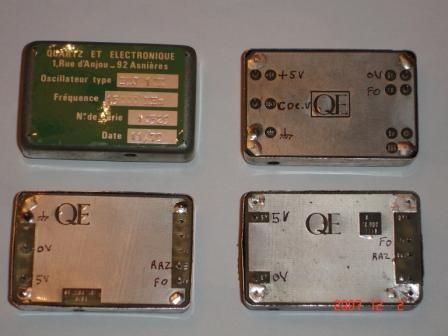

    une bonne photo est mieux que tous discours
    Jacques
    [:Hi:][:!!:]




Sujet : Pilote TB 7007 DQ Nouveau De Jacques (webmestre)  Le 02-12-2007 à 20:01 sta

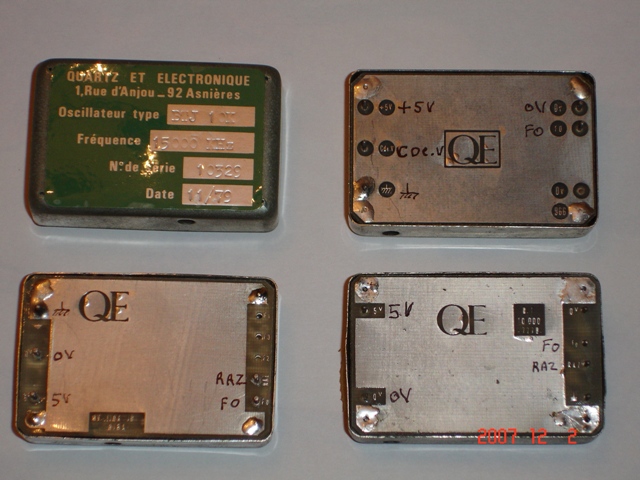

    En plus grand ? non ?


Sujet : Pilote TB 7007 DQ Nouveau De jacques  Le 03-12-2007 à 00:46 sta

    rebonsoir
    peu pas faire mieux!!
    jacques[:Hi:]




Sujet : Pilote TB 7007 DQ Nouveau De jacques  Le 03-12-2007 à 00:56 sta

    peut etre ca??[:Hi:]




Sujet : Pilote TB 7007 DQ Nouveau De ON5MJ  Le 03-12-2007 à 03:20 sta

    La société Quartz et Electronique à Asnières semble avoir disparu, sauf qu'ailleurs il existe ceci:

    Composants Quartz Et Electronique
    Zone Industrielle
    Rue Keller 10150 Pont Ste Marie
    Aube

    tel : 0325764518
    fax : 0325806190



Sujet : Pilote TB 7007 DQ Nouveau De jacques  Le 03-12-2007 à 08:59 sta

    Bonjour ON5MJ
    merci pour les renseignements mais!!:
    quant-est-ce-que vous dormez ?????
    jacques[:Hi:]


Sujet : Pilote TB 7007 DQ Nouveau De ON5MJ  Le 03-12-2007 à 12:39 sta

    Variable.


Sujet : Pilote TB 7007 DQ Nouveau De Jpg  Le 03-12-2007 à 18:43 sta

    Me demande si ON5MJ ne dort pas avec Pierrot du 82........!!!!:-D:-D


Sujet : Pilote TB 7007 DQ Nouveau De sacavis  Le 03-12-2007 à 19:44 sta

    Bonsoir la Compagnie

    Merci à tous de vos réponses rapides ; ce forum est beaucoup plus réactif que l’autre. Les photos m’iront bien.
    Ce sont des OCXO alimentés de 12 à 19 V. Il y a 5 bornes dessous : le -, le +, la sortie, et deux bornes permettant d’ajuster la fréquence, soit à l’aide d’une résistance variable entre les 2, soit à l’aide d’une tension variable sur l’une des bornes.
    Je possède aussi un autre pilote beaucoup plus petit, à 5 bornes, pour lequel j’ai la doc.
    Je peux considérer dans un premier temps que ça se branche pareil et faire un essai. Je me demande si une protection par diode est prévue en cas d’inversion de polarité ?
    Je vais monter la tension doucement, mais comme il y a un chauffage, le courant est loin d’être négligeable surtout quant l’engin est froid.

    Je verrai ça après Noël, en tout cas merci de votre aide.
    Sacavis


Sujet : Pilote TB 7007 DQ Nouveau De ON5MJ  Le 03-12-2007 à 20:10 sta

    > Me demande si ON5MJ ne dort pas avec Pierrot du 82........!!!!

    Vu la distance 'avec' ne convient pas, enfin pas que je sache.
