Sujet : Le radiola RA369A Nouveau | De nico en vadrouille Le 08-12-2007 à 12:00 sta |
|
Une chose m'étonne : après le redresseuse la première capacité est de 50+50 micro, puis encore 50 micro après la résistance soit 150 micro au total au lieu des 100 habituels.
ça fait beaucoup...
Vaut'il mieux mettre les 3 capas comme prévu à l'origine ou seulement 2 comme on le voit d'habitude sur tous les chassis de construction courante ??
Vue du RA369A
|
|
Sujet : Le radiola RA369A Nouveau | De Jacques (webmestre) Le 08-12-2007 à 12:07 sta |
|
Tu es déjà sur ce machin là ? ![:-D](s2.gif)
|
|
Sujet : Le radiola RA369A Nouveau | De nico en vadrouille Le 08-12-2007 à 12:11 sta |
|
Pas déjà, Jacques. Encore serait le mot juste.
Ouvert hier soir en rentrant pour relever les valeurs des condos critiques, pour aller les acheter ce matin (la boutique de composants est fermée le samedi après midi).
Heureusement je l'avais mis sous tension par la méthode Pierrot, parceque les capas étaient en CC.
|
|
Sujet : Le radiola RA369A Nouveau | De nico en vadrouille Le 08-12-2007 à 12:21 sta |
|
je libère le pc des voisins dans 5 minutes. Je repasserai ce soir pour avoir un avis, et suivant l'avis je cablerai 2 ou 3 capas.
A moins que la réponse arrive avant que je parte et que je profite de l'après midi pour souder tout ça... Ici il fait 3°C dehors, c'est pas encore aujourd'hui qu'on se baignera dans la meuse ![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : Le radiola RA369A Nouveau | De Jacques (webmestre) Le 08-12-2007 à 12:49 sta |
|
Ah ben non. Avec 3 degrés le train d'atterissage est largement rentré ![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : Le radiola RA369A Nouveau | De Pierrot du 82 Le 08-12-2007 à 14:24 cms |
| ![](tr.gif) |
Je mettrais 50µF puis la résistance, puis encore 50µF...
Ca ressemble à une bidouille de dépanneur qui n'arrivait pas à juguler une ronflette tenace.
N'oublie pas de changer la capa de liaison de la grille 1 UCL82.
Quelqu'un a-t'il le schéma ou la correspondance en Philips ?
Je vois que ton WE va être studieux...
| ![](tr.gif) |
|
|
Sujet : Le radiola RA369A Nouveau | De Bernard-GRZ Le 08-12-2007 à 17:19 sta |
|

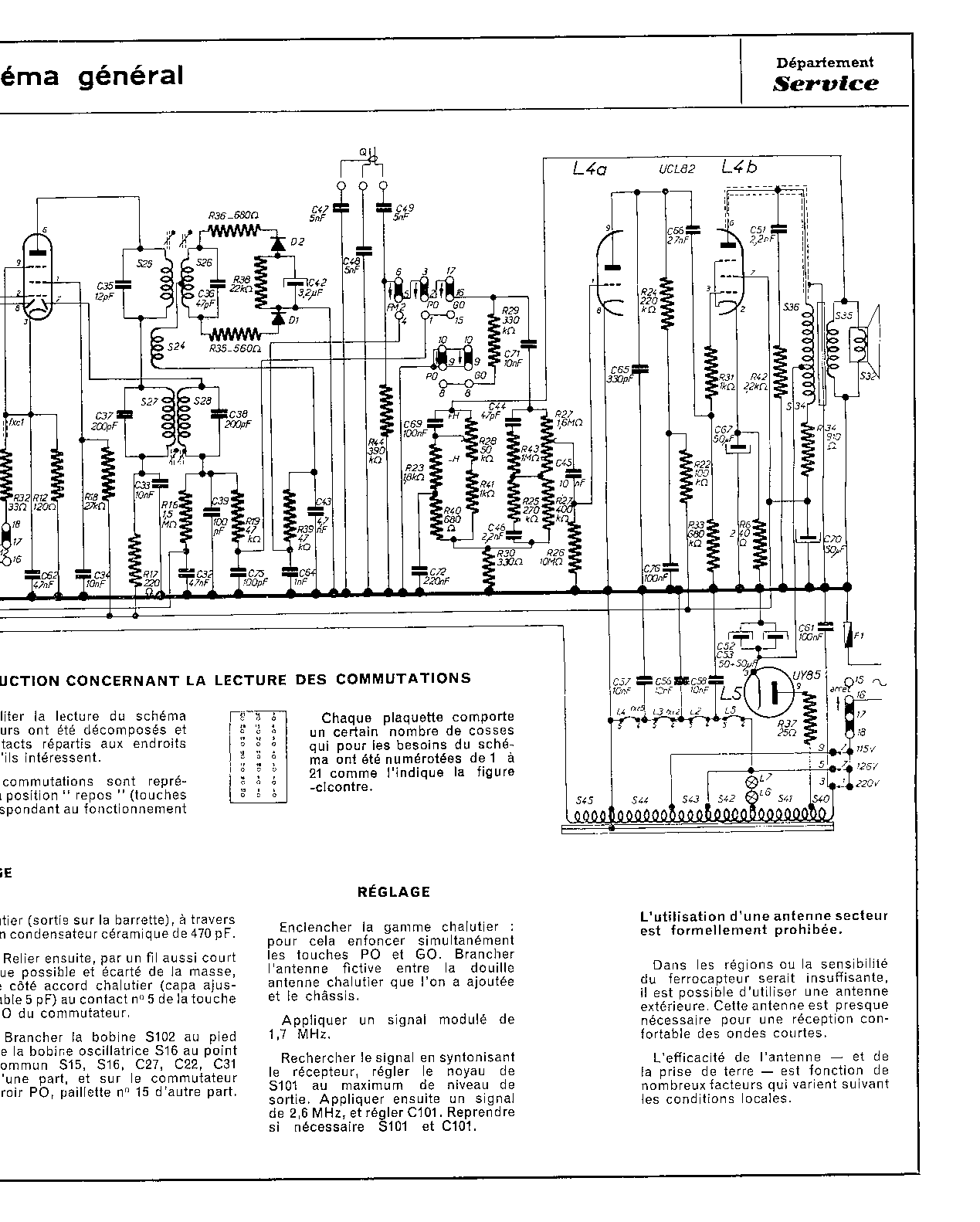

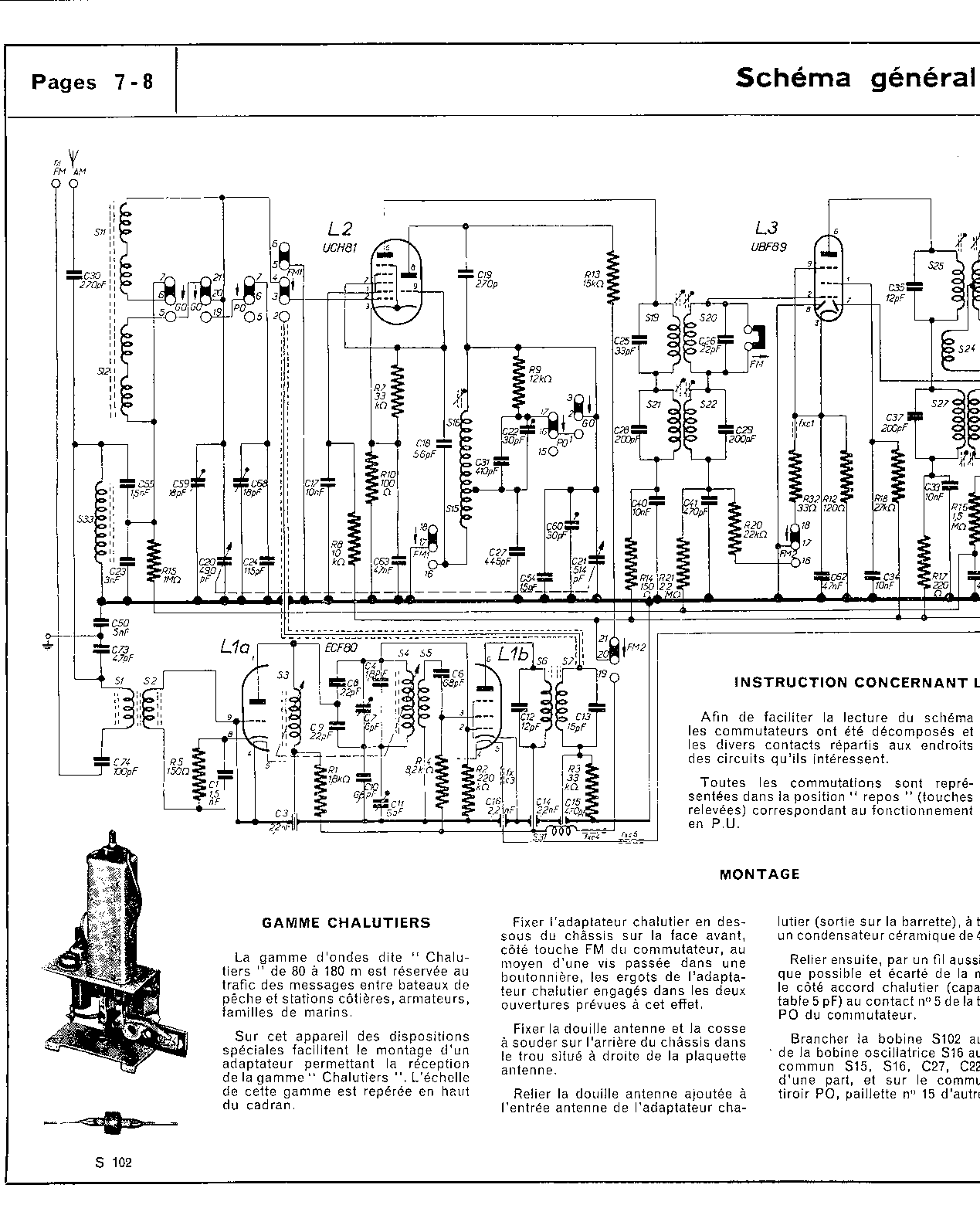

Pas de bidouille. J'ai trouvé le schéma. Scanné en deux parties.
| |
|
Sujet : Le radiola RA369A Nouveau | De Bernard-GRZ Le 08-12-2007 à 17:25 sta |
|
Deuxième tentative. Changé jpg en gif.
| |
|
Sujet : Le radiola RA369A Nouveau | De Jacques (webmestre) Le 08-12-2007 à 18:22 sta |
|
Les 2 passent aussi bien en jpeg qu'en gif. Merci pour le schéma.
La façade concave en plastique gris de ce poste me rappelle un téléviseur N/B Sonneclair dont je ne me souviens plus de la référence. Et pourtant j'en ai dépanné de ces engins.
|
|
Sujet : Le radiola RA369A Nouveau | De Pierrot du 82 Le 08-12-2007 à 19:43 cms |
| ![](tr.gif) |
C'est mieux avec le schéma, merci Bernard...
C'est curieux, c'est un fichier GIF dans les 2 cas, mais renommé en JPG
Donc il y a bien 2x50µF, puis le transfo antironfle et la résistance, puis 50µF... bidouille d'ingénieur qui n'arrivait pas à juguler une ronflette tenace.
Il a quand même protégé la redresseuse par une résistance plaqiue de 25 ohms...
Montage relié au secteur, mais altenatif seulement, qu'est-ce qu'on aimait se compliquer la vie chez Philips.
| ![](tr.gif) |
|
|
Sujet : Le radiola RA369A Nouveau | De Jacques (webmestre) Le 08-12-2007 à 19:53 sta |
|
Montage avec auto-transfo, trompeur par son apparence et très dangereux. J'avais proposé à JMB de créer une icône spécifique mais je n'ai pas de nouvelles. De plus, pas de MàJ depuis un bon bout de temps ![:-(](s4.gif)
Tempête ici avec coupure EDF toutes les 5 minutes, les joies de la campagne. On finit par redouter un nouveau 99 ![:-(](s4.gif)
|
|
Sujet : Le radiola RA369A Nouveau | De Pierrot du 82 Le 08-12-2007 à 20:04 cms |
| ![](tr.gif) | Il faut venir dans le tarn-et-Garonne, pas de tempête, juste de la pluie et 11 degrés à l'extérieur à 20h05
| ![](tr.gif) |
|
|
Sujet : Le radiola RA369A Nouveau | De nico en vadrouille Le 10-12-2007 à 16:13 sta |
|
Le radiola chante depuis samedi soir, bien que certaines lampes soient un peu malades. Faudra les soumettre à un lampemetre...
C'est un auto-transfo ? Je comprends mieux certaines bizarreries de cablage alors maintenant. Comme par exemple les 2 lampes de cadran alimentées sous 30 volts et cablées en série. Une de grillée, et plus rien n'éclaire.
Heureusement j'avais des lampes à petit culot E10 en 14 volts en stock (lampes de feu rouge de Solex; les collectionneurs de solex vont crier au scandale d'utiliser sur une tsf ces rarissimes ampoules) pour réparer. Seul bémol : les lampes de feu arrière de solex consomment le double d'intensité. J'ai du me creuser un peu la cervelle avant de trouver comment réduire leur conso de moitié pour ne pas surcharger le transfo...
Petite astuce tellement bête qu'on se demande pourquoi on n'y a pas pensé tout de suite. Quelqun a une idée de comment j'ai pu faire ? C'est la devinette du jour...
![:-D](s2.gif) ![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : Le radiola RA369A Nouveau | De nico en vadrouille Le 10-12-2007 à 16:37 sta |
|
Merci à Bernard pour le schéma. Il rejoindra ma banque de données ce soir quand j'aurai à nouveau mon petit pc bien à moi.
Pour la série de condos de 50 micro., il est indispensable qu'il y ait les trois comme à l'origine, sinon ronflette.
Les pannes de ce poste n'étaient pas bien graves : fusible claqué, capas de filtrage en court circuit, une lampe cadran claquée et le support de clavier déformé.
Excellente sensibilité, et un rendement très étonnant : il ne consomme que 29 watts. Ce qui aurait du me mettre la puce à l'oreille concernant le montage d'un auto-transfo, c'est que la conso est identique en 110 et en 220 volts.
|
|
Sujet : Le radiola RA369A Nouveau | De Roland B Le 10-12-2007 à 17:13 sta |
|
......c'est la devinette du jour
Ben 2 lampes en série ou 1 lampe + résistance équivalente .C' est pas ça?
|
|
Sujet : Le radiola RA369A Nouveau | De Pierrot du 82 Le 10-12-2007 à 18:07 cms |
| ![](tr.gif) |
Comment réduire la consommation des lampes de cadran ?
- en mettre 3 en série; ou
- mettre une résistance de 120 à 150 Ohms 3 W
- mettre une diode 1N4003 ou 4 ou 5 ou 6 ou équivalente
| ![](tr.gif) |
|
|
Sujet : Le radiola RA369A Nouveau | De ON5MJ Le 10-12-2007 à 18:25 sta |
|
> Comment réduire la consommation des lampes de cadran ?
ou les dévisser ....
|
|
Sujet : Le radiola RA369A Nouveau | De Phil Le 10-12-2007 à 18:37 sta |
|
Bonsoir,
Plutôt que de pirater le Solex de grand-papa, un petit tuyau pour les lampes cadrans, si vous les commandez chez Electronique diffusion, ils peuvent vous en mettre 20 pour le prix de 10. Ce qui revient à environ 50 centimes l'unité. Avec 20, il y a déjà de quoi dépanner un paquet de postes.
Et puis si c'est des 6.3v, cinq en série et c'est un poste de Noël. ![:-)](s1.gif)
|
|
Sujet : Le radiola RA369A Nouveau | De masterorion Le 10-12-2007 à 19:53 sta |
|
Bravo Pierrot : j'ai mis une diode.
|
|
Sujet : Le radiola RA369A Nouveau | De masterorion Le 10-12-2007 à 21:49 sta |
|
Phil/ le cadran est éclairé par 2 lampes cablées en série alimentées sous 30 volts, soit 15 volts chacune. On en trouve des lampes comme ça ??
La seule indication sur le culot est "Philips 51275". ça peut se trouver où, ces loupiotes là ?
|
|
Sujet : Le radiola RA369A Nouveau | De Bernard-GRZ Le 10-12-2007 à 21:49 sta |
|
Bien reçu, si j'ai d'autre schéma...
J'avais essayé la modification de l'extension gif sous win98 quand un logiciel n'ouvrait pas les jpg et jpeg.
|
|
Sujet : Le radiola RA369A Nouveau | De Pierrot du 82 Le 10-12-2007 à 23:52 cms |
| ![](tr.gif) |
Les 2 ampoules sont des FK51275 de 10 volts 200mA, équivalentes aux 8034D (10V 0,2A)
On doit pouvoir mettre des 12V 200mA.
| ![](tr.gif) |
|
|
Sujet : Le radiola RA369A Nouveau | De masterorion Le 10-12-2007 à 23:54 sta |
|
Bah, avec la diode le résultat est correct. Et comme je ne sais pas où dénicher des ampoules 12V 200mA....
Il y a des fois comme ça du provisoire qui dure.
|
|
Sujet : Le radiola RA369A Nouveau | De Phil Le 11-12-2007 à 19:26 sta |
|
Bonsoir,
Ici , peut-être.
|
|
|
