Sujet : Radio- industrie Nouveau | De CROCQUIGNOL Le 09-12-2007 à 18:33 sta |
|
Je vais remettre en route ce joli poste batterie, retrouvé dans un état impeccable sauf le bois qui a quelques habitants indésirables ;cet appareil ne me semble pas très courant qu'en pensez vous?? Marque :Radio-industrie Type : CryptadYne IV
| |
|
Sujet : Radio- industrie Nouveau | De CROCQUIGNOL Le 09-12-2007 à 18:36 sta |
|
Suite et bonne soirée a tous
| |
|
Sujet : Radio- industrie Nouveau | De Filoch... Le 09-12-2007 à 19:13 cms |
| ![](tr.gif) |
Salut Croquignol...
Ca y est tu a sortie "L'industrie lourde" il est beau ce poste! faut faire vite pour l'écouter !! avant la radio numérique ...
je pense aux habitants des lieux leurs casse-croute c'est fini! ils vont déménager!!!fait gaffe aux autres!!!!
A+
Filoch......
| ![](tr.gif) |
|
|
Sujet : Radio- industrie Nouveau | De ON5MJ Le 09-12-2007 à 21:54 sta |
|
> faut faire vite pour l'écouter !! avant la radio numérique ...
Idem pour le télégraphe Chappe. Plus grand monde pour l'utiliser.
|
|
Sujet : Radio- industrie Nouveau | De CROCQUIGNOL Le 28-12-2007 à 11:29 sta |
|
Quelques soucis pour faire chanter la bête ,même notre ami filoch y perd son latin
Jacques pouvez vous nous éclairer ,auriez vous un schémas 1/ bigrille et 3/ 409 a la suite particularité la plaque de la bigrille n'est pas alimentée par 40v comme tous les appareils de cette époque ,la tension n'est que de 2v5
Après recherche ce poste me semble être un copie du Pericaud isodyne 2114
Merci pour une aide et bonne année a tous JPL
|
|
Sujet : Radio- industrie Nouveau | De CROCQUIGNOL Le 28-12-2007 à 11:33 sta |
|
|
|

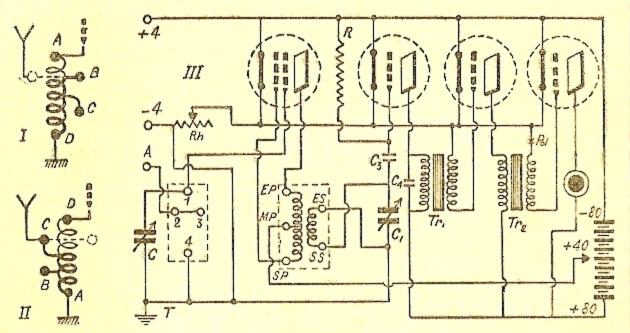

Sujet : Radio- industrie Nouveau | De JC Négret Le 28-12-2007 à 12:23 sta |
|
Bonjour,
Ce ne doit pas être un changeur, mais un isodyne : La bigrille est employée en ampli HF.
Vous devez avoir un transfo 5 broches, du même type que le Péricaud, non ?
2,5V pour la BG, il y a un problème...Quoique j'avais réalisé une détectrice à réaction avec une BG sous 18V, ça marchait. Peut-être la résistance qui l'alimenterait à partir du 80V ?
| |
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 28-12-2007 à 12:24 sta |
|

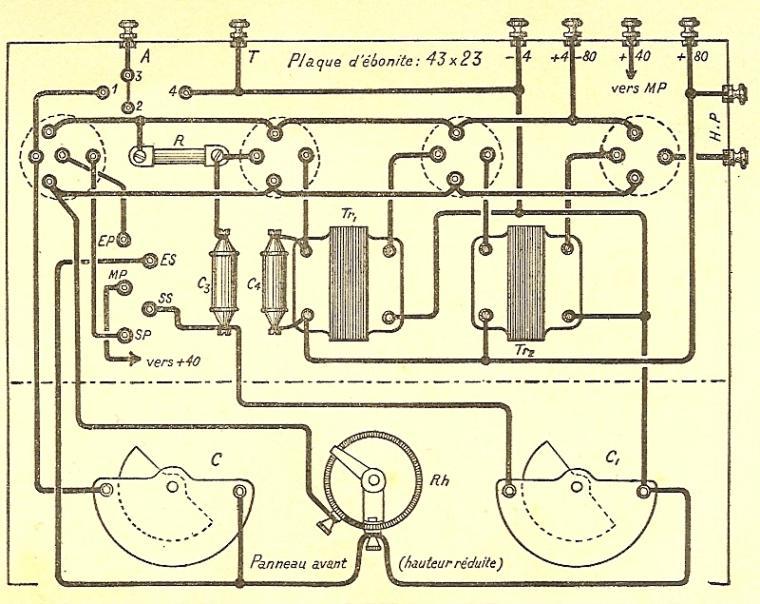

Le câblage :
JC ![:-)](s1.gif)
| |
|
Sujet : Radio- industrie Nouveau | De CROCQUIGNOL Le 28-12-2007 à 13:05 sta |
|

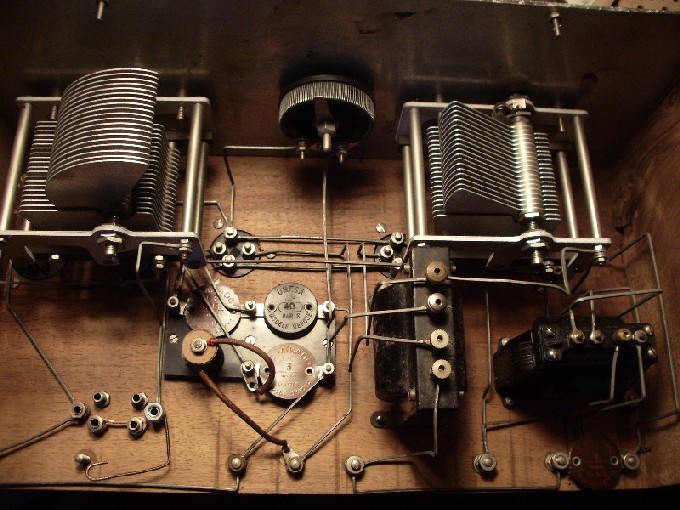

Il y a le transfo 5 broches mais qui n'est pas alimenté en tension 40v ci joint alim du transfo a partir du moins 80 v ou plus 4 v
| |
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 28-12-2007 à 13:52 sta |
|

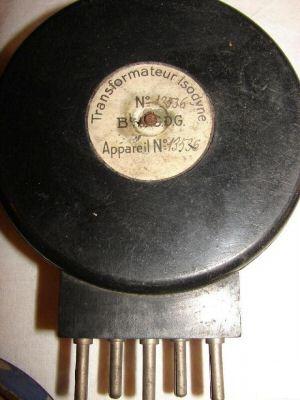

Euh, non. Je parlais du transfo HF rouge qui se branche sur un support 5 broches :
| |
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 28-12-2007 à 13:54 sta |
|
Ce que l'on voit sur la dernière photo, ce sont les 2 transfo BF. ![:-)](s1.gif)
|
|
Sujet : Radio- industrie Nouveau | De CROCQUIGNOL Le 28-12-2007 à 14:11 sta |
|

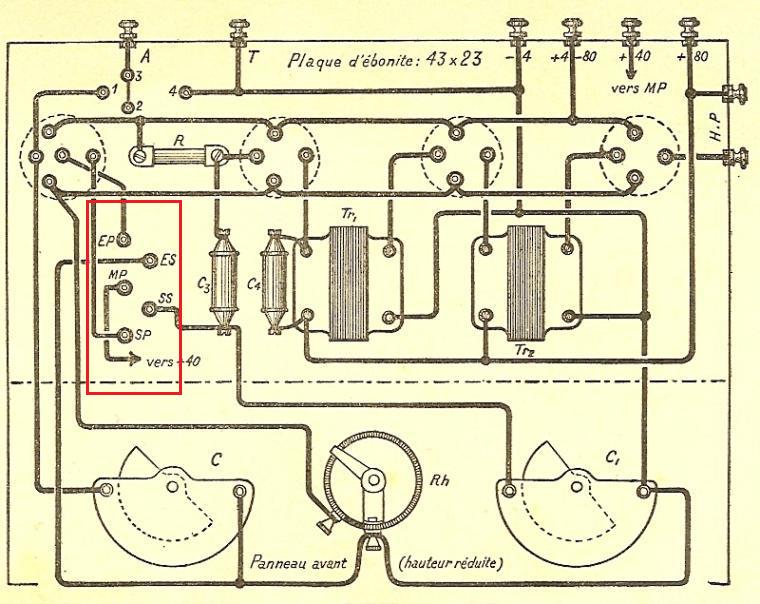

Oui, bien compris, je voulais montrer ou est brancher une de 5 broches du transfo HF au
4 v a travers cette résistance bobinée prise après la capa de 3/1000 (la plaque de la bigrille et sur une des 3 broches du dit transfo )comme sur le schéma mais je ne comprends pas comment cette foutue plaque peut être alimentée ????
Merci JC de vous pencher sur mon problème
|
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 28-12-2007 à 14:35 sta |
|
En mesurant à l'ohmmètre, vous devriez trouver la broche qui va à l'alim.
Avez-vous vérifié les transfo HF rouges ? Il est possible qu'un contact soit oxydé, d'où peut-être les 2,5V sur la plaque...
|
|
Sujet : Radio- industrie Nouveau | De Jacques (webmestre) Le 28-12-2007 à 19:16 sta |
|
2,5V sur la plaque ? La panne doit être facile à déceler. Combien sans la lampe ?
Jean-Claude, c'est le schéma de quel appareil donné à 12:23 ?
|
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 28-12-2007 à 21:31 sta |
|
Je n'en sais rien... Cela vient du bouquin de Denis " La TSF pour tous "
Maintenant, ce pourrait être le schéma d'un poste de marque...
|
|
Sujet : Radio- industrie Nouveau | De Alain Bastier Le 28-12-2007 à 22:22 sta |
|

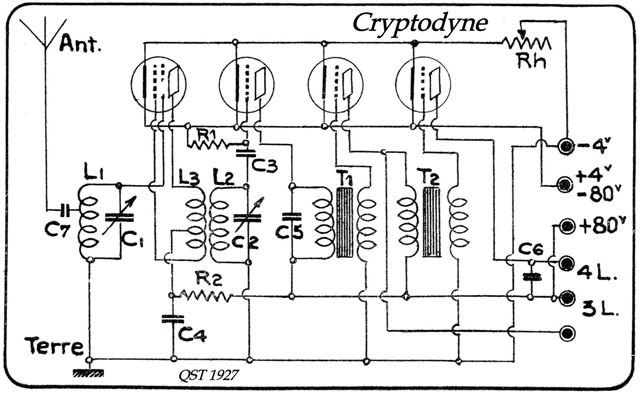

J'ai un schèma du Cryptodyne, si cela peut vous aider.....il se peut que la résistance R2 qui alimente la plaque ne soit pas bonne...si ce schèma est semblable.
| |
|
Sujet : Radio- industrie Nouveau | De CROCQUIGNOL Le 29-12-2007 à 09:57 sta |
|
Merci à tous je me met aujourd'hui à la remise en chanson de la bête ,le schéma fourni par Alain et le bon et je m'aperçois qu'il y a eu des inversement dans le câblage dont un des transfo bf changé et lui aussi inversé
Bonne journée à tous ,encore merci ,et bonnes bidouilles par ce temps bien gris en attendant la nouvelle année. JPL
|
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 29-12-2007 à 10:30 sta |
|

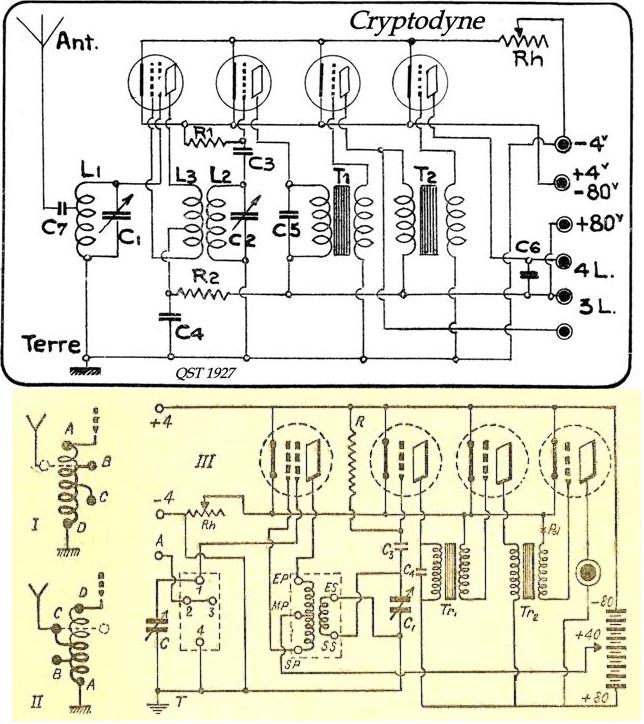

Le schéma proposé par Alain est excellent :
1) C'est le bon !
2) Il ressemble fort à celui de Denis. Il y a C7 en plus dans l'antenne, R2 C4 pour la BG, et C7 avec poss de passer de 3 à 4 lampes.
Bon dépannage. ![:-)](s1.gif)
| |
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 29-12-2007 à 11:02 sta |
|
Je voulais dire C6 avec poss...![:-O](s3.gif)
|
|
Sujet : Radio- industrie Nouveau | De Jacques (webmestre) Le 29-12-2007 à 11:26 sta |
|
Qui c'est Denis ?
Il y a une erreur sur le schéma.
|
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 29-12-2007 à 12:08 sta |
|
H Denis, La TSF à la portée de tous !
Pas trouvé l'erreur...![[:??:]](s11.gif)
|
|
Sujet : Radio- industrie Nouveau | De Jacques (webmestre) Le 29-12-2007 à 12:49 sta |
|
CryptOdyne au lieu de CryptAdyne. Je sais, j'agace ![:-D](s2.gif)
|
|
Sujet : Radio- industrie Nouveau | De Jpg Le 29-12-2007 à 13:12 sta |
|
Hi...Hi...Hi... ![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 29-12-2007 à 13:36 sta |
|
Ah oui, CRYPTADYNE. ![;-)](s5.gif)
|
|
Sujet : Radio- industrie Nouveau | De Alain Bastier Le 29-12-2007 à 13:44 sta |
|
Le nom du schèma est bien Cryptodyne :
Dans un article détaillé du QST Français (N° 36 de mars 1927), Jean Paoli proposait aux amateurs la réalisation de ce montage nommé Cryptodyne.
N.B. On retrouve dans ce schéma le principe de l’Isodyne (bigrille sur transfo HF à point milieu) breveté par M. Barthélémy.
|
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 29-12-2007 à 15:06 sta |
|

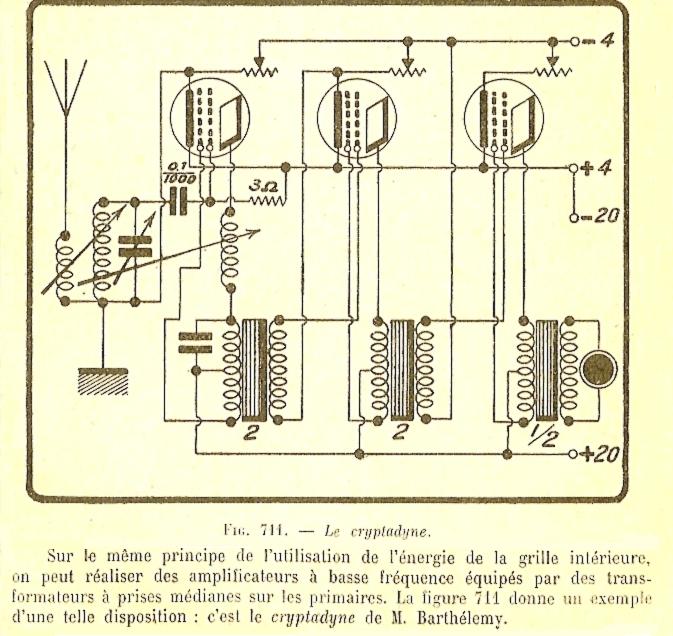

J'ai retrouvé le cryptadyne ( bien avec un A ) version Bathélémy dans le P. Berché -->
Bizarre.
Il est cité aussi une ref : Le QST de février 1927 sur " l'amplification à résonance par les bigrilles " Tout un programme !
|
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 29-12-2007 à 15:07 sta |
|
L'image ![:-O](s3.gif)
| |
|
Sujet : Radio- industrie Nouveau | De Filoch... Le 29-12-2007 à 15:30 cms |
| |
|
Sujet : Radio- industrie Nouveau | De Jpg Le 29-12-2007 à 19:33 sta |
|
Salut Filoch.....
Gné comme dirait....... Y chante pas, il ne chuchote même pas..... c'est un ingrat.....![:-(](s4.gif)
Ce pauvre Croc.......il a passé du temps hier et çà n'a pas voulu, c'est pas grave, j'ai le temps et suis patient! De plus: J'ai un double RrrrhhhhuuubbbBBB....., je dirais même plus, une GGGrooosssss Ggrrriiiiibbbbbbb!!!! Le nez qui respire une fois sur 3 essais, les oreilles qui restent fermées 3 fois sur deux, comme les otaries lorsqu'elles plongent, et bbbboiillà ..! Et cela depuis le 25 de ce mois et je pense aller jusqu'au 1 er 01 2008 inclus!! Et pour terminer en apothéose, j'ai partagé avec Madame qui "démarre" ce matin même!!! Pas grave, pas le temps à sortir son nez dehors, donc... laissons faire!
Je pense que Croc...... à fini par se dépanner avec tous les avis et schémas dispensés à ce sujet. d'après son fil de 09h57 ce matin.
A+,
Bonne soirée à tous et bonnes fêtes de fin 2007
Jpg
|
|
Sujet : Radio- industrie Nouveau | De Filoch... Le 29-12-2007 à 22:21 cms |
| |
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 30-12-2007 à 10:09 sta |
|
Jacques, vous avez corrigé votre post de 12:49, autant supprimer le mien de 13:36 qui n'a plus de sens.
|
|
Sujet : Radio- industrie Nouveau | De Jacques (webmestre) Le 30-12-2007 à 11:25 sta |
|
Ben non Jean Claude, j'ai certes cette possibilité d'éditer les messages, mais je n'ai pas modifié ce post. La remarque est d'autant plus interessante que les noms changeaient souvent pour contourner des brevets à l'époque.
|
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 30-12-2007 à 12:00 sta |
|
Ben j'ai mal lu, désolé...![:-O](s3.gif)
Changer les noms, c'est une astuce. Je me suis toujours demandé le lien entre Mazda et Adzam.
|
|
Sujet : Radio- industrie Nouveau | De Thierry Magis Le 30-12-2007 à 16:14 sta |
|
Deux marques produites par la M.B.L.E.
Mazda = lampes d'éclairages
Adzam = lampes radio/TV.
Mais je crois qu'il y a aussi des lampes radio de marque Mazda, je ne sais pas d'ou elles viennent !
Cordialement
Thierry
|
|
Sujet : Radio- industrie Nouveau | De Thierry Magis Le 30-12-2007 à 16:15 sta |
|
|
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 30-12-2007 à 17:59 sta |
|
Merci Thierry, je ne savais pas. ![:-)](s1.gif)
Sinon, y a toujours 2,5 V sur la BG ? ![;-)](s5.gif)
|
|
Sujet : Radio- industrie Nouveau | De CROCQUIGNOL Le 31-12-2007 à 14:00 sta |
|
Pour informations Comme le dit le document, "Système Barthélemy breveté SDGD" il s'agit en
fait de l'Isodyne 4 Péricaud construit sous licence par La Radio-Industrie.
René Barthélemy était ingénieur chez Péricaud, filiale de la CDC (Companie
des Compteurs) et avait développé le montage Isodyne, qui est ressemblant au
neutrodyne, je pense que La Radio-Industrie avait acquis des licences chez
Péricaud pour produire ce modèle.
Aimablement fourni par un fidèle de notre forum
Que tout le monde termine bien l'année JPL
|
|
Sujet : Radio- industrie Nouveau | De CROCQUIGNOL Le 31-12-2007 à 19:17 sta |
|
Juste avant de partir pour le réveillon IL CHANTE fort et clair
merci a tous pour votre aide et bonne année Papylulu
|
|
Sujet : Radio- industrie Nouveau | De JC Négret Le 31-12-2007 à 19:25 sta |
|
Tant mieux ! C'était quoi, R2 que l'on voit aussi en photo ? ![:-)](s1.gif)
|
|
Sujet : Radio- industrie Nouveau | De Jacques (webmestre) Le 31-12-2007 à 19:26 sta |
|
Et il part réveillonner sans dire pourquoi il avait 2,5V... Le rustre !!!!!!
|
|
Sujet : Radio- industrie Nouveau | De CROCQUIGNOL Le 01-01-2008 à 10:57 sta |
|
Pardonnez moi ,mais Mamylulu était impatiente de rejoindre la bande de joyeux lurons qui nous attendaient pour le passage en 2008 ,rien que des jeunes nés entre 33 et 43 fin de la fête ce matin 5 h avec les chansons de Perret le plaisir des dieux nous ne fréquentons que "des petits saints"
Donc ,le criptadyne chante ,ce poste avais avait été dépanné par un spécialiste qui était encore moins fort que moi ,changement de transfo bf branché à l'envers la R2 branchée au + 4v et pas au 80v et le cv de réaction raccordé a la sortie secondaire d'un transfo. Par contre
une particularité ,pour les fameux 2v5 sur la plaque de la BG ,quand on agit sur le rhéostat de
chauffage filaments la HT de la BG baisse , pour s'équilibrer a 30v quand la BT et a 3v(donc 2v5 de HT quand je suis a 4v) ;Quelqu'un à t'il une explication pour ce montage qui permet un réglage très efficace pour la puissance du poste accroché
