Sujet : Oscillo Hameg Nouveau | De Roland Gerlier Le 10-12-2007 à 20:19 sta |
|
Bonjour à tous,
En faisant le ménage dans la cave familiale à Lyon je suis tombé sur cet oscillo Hameg HM 605. Il était complet dans sa sacoche en cuir et avec ses probes, mais je n'ai pas trouvé la notice. Pas sur le Web non plus.
Si quelqu'un a cette notice, je suis preneur...
| |
|
Sujet : Oscillo Hameg Nouveau | De Yves C Le 10-12-2007 à 20:33 cms |
| ![](tr.gif) |
AAAAAAAAh, Lyon.....jolie ville
Yves
| ![](tr.gif) |
|
|
Sujet : Oscillo Hameg Nouveau | De Yves C Le 10-12-2007 à 20:38 cms |
| |
|
Sujet : Oscillo Hameg Nouveau | De PPEL84 Le 10-12-2007 à 20:38 sta |
|
Le manuel en anglais ou en allemand est ici
il faut croire que ce modèle n'a pas été commercialisé en France (étonnant quand même)
|
|
Sujet : Oscillo Hameg Nouveau | De Yves C Le 10-12-2007 à 20:42 cms |
| ![](tr.gif) |
Je l'ai enregistré aussi des fois que tu .........me voir venir avec mes grands sabots
Yves
| ![](tr.gif) |
|
|
Sujet : Oscillo Hameg Nouveau | De Yves C Le 10-12-2007 à 20:44 cms |
| ![](tr.gif) |
J'ai été le plus rapide nananananananananana!!!!!
Yves
| ![](tr.gif) |
|
|
Sujet : Oscillo Hameg Nouveau | De Roland Gerlier Le 10-12-2007 à 20:53 sta |
|
Ah bon, merci les gars Je vais tout doucement réviser mes méthodes de recherches sur le Net... Je n'avais trouvé que le schéma.
Pour Yves, la route qui mène à la maison vient d'être fermée. Dommage ![;-)](s5.gif)
|
|
Sujet : Oscillo Hameg Nouveau | De Yves C Le 10-12-2007 à 20:57 cms |
| ![](tr.gif) |
Ce qui va très bien, c'est COPERNIC....je recherche toujours avec ça....plus convivial que GOGOL....que je n'aime pas du tout....
Yves
| ![](tr.gif) |
|
|
Sujet : Oscillo Hameg Nouveau | De Michel Rentmeesters Le 11-12-2007 à 20:43 sta |
|
Pour ce qui est du manuel en angliche ou en allémand, rien ne vaudra une bonne explication en français (de Belgique, certes) du Père Michel, devant une tasse de café, samedi matin.
Belle prise, en tous cas. Faut bien amortir le voyage.
Michel.
|
|
Sujet : Oscillo Hameg Nouveau | De Yves C Le 11-12-2007 à 21:47 cms |
| ![](tr.gif) |
Le Père Michel va bien?
Yves
| ![](tr.gif) |
|
|
Sujet : Oscillo Hameg Nouveau | De Thierry Magis Le 11-12-2007 à 21:55 sta |
|
Bonjour,
Les documents sur le site de Hameg sont pour la plupart anglais ou allemands. Cela ne veut pas dire qu'ils n'aient pas existé en d'autres langues...
Par exemple, j'ai le HM203-6 avec son manuel français (donc il existe!) mais il n'est pas sur leur website...
Hameg c'est du bon matos en général, basique mais fiable et pas compliqué à utiliser. Et Michel sera un bon prof ! ![:-)](s1.gif)
|
|
Sujet : Oscillo Hameg Nouveau | De Roland Gerlier Le 11-12-2007 à 22:20 sta |
|
Cet oscillo n'a presque pas servi. Je pense que la doc renseignée par Yves et PPEL84, même en anglais, m'aidera déjà pas mal.
Le père Michel fera le reste samedi.
Faut que je redescende à Lyon, il y a encore des Metrix au fond de la cave, mais derrière le pinard...
| |
|
Sujet : Oscillo Hameg Nouveau | De ON5MJ Le 12-12-2007 à 00:17 sta |
|
Comme on n'est pas loin en partant sur Lyon passe me donc me prendre.
|
|
Sujet : Oscillo Hameg Nouveau | De Jacques (webmestre) Le 12-12-2007 à 11:50 sta |
|
Je dois avoir des docs d'oscillos Hameg in French, marque que je n'ai jamais aimé pour son manque de fiabilité justement, tout comme Heathkit (tous ceux qui ont connu les Gründich double-face en TV apprécieront). Le grenier me tend les bras ![:-D](s2.gif) ![:-D](s2.gif)
|
|
Sujet : Oscillo Hameg Nouveau | De PPEL84 Le 12-12-2007 à 12:19 sta |
|
Ben moi j'ai acheté un 205-3 (A/N) sur e-bay dont je suis très content.
C'est vrai que d'après ce que je sais le problème récurent ce sont les commutateurs en façade qui s'usent. Aujourd'hui Hameg n'a plus de pièces de rechange pour ces anciens modèles.
Le miens vient probablement de l'éducation nationale ou il a du dormir de longues années dans une armoire ou dans l'armoire d'un enseignant à la maison ou il a du "l'oublier".
Je l'ai amené chez hameg à villejuif ou le gars du sav tres sympa au demeurant m'a fait un réetalonnage au petits oignons et changé un bouton cassé pendant le transport.
Pas un poil de poussière à l'intérieur.....
Pour un amateur avec une utilisation occasionelle je pense que c'est largement suffisant.
Sur qu'en utilisation professionelle journalière, ce n'est peut être pas ce qui se fait de mieux.
J'ai acheté également un module avec multimètre et GBF aussi quasiment à l'état neuf, la fille d'un OM allemand décédé qui vendait le matériel....avec la facture d'achat la doc en 3 langues.
A l'époque (environ 3ans) j'avais eu tout ça pour presque rien, aujourd'hui ça devient plus difficile et risqué si c'est du matos qui a beaucoup servi.
|
|
Sujet : Oscillo Hameg Nouveau | De Roland Gerlier Le 12-12-2007 à 12:46 sta |
|
Doit y avoir autre chose de très précieux au grenier ![;-)](s5.gif)
|
|
Sujet : Oscillo Hameg Nouveau | De Michel Rentmeesters Le 12-12-2007 à 14:13 sta |
|
N'empèche que c'est du matériel très valable, ce Hameg. Je vous en dirai plus samedi.
Je suis cependant très étonné de l'appréciation notre webmestre concernant le matériel Heathkit. Il est vrai qu'après 35 ans, quelques composants accusent une certaine fatigue (condos de filtrage et commutateurs) mais un nettoyage sérieux remet en général tout dans l'ordre. J'ai connu aussi des techniciens se plaignant de Métrix (contrôleur 460) dont les résistances partaient en poussière. Personnellement j'ai un 462C (de 1970) qui tourne toujours impeccable, sauf la face avant qui est défraîchie.
Que dire alors des oscillos Philips ? ou du Centrad ? Qualité moyenne, certes, mais en général restaurables sans gros frais, pour autant que ce matériel n'ait pas trop longtemps séjourné dans la camionnette d'un technicien peu scrupuleux ou ayant peu d'égards pour un matériel qui n'est pas le sien.
Je ne connais pas le Grundich (sic) dont vous parlez, Jacques, mais j'ai encore en tête les chassis TV Philips du début des années 70 (à tubes) dont les pistes du CI se décollaient toutes seules, sous l'action de la chaleur (proximité des PL500 - PY88). L'horreur.
Et que dire à l'utilisateur ?
Car si le récepteur ne tombe jamais en panne, c'est que c'est un bon récepteur, un bonne marque, quoi. Si par contre il refuse régulièrement ses services, c'est que le service après-vente ne vaut rien. Refrain connu.
Michel.
|
|
Sujet : Oscillo Hameg Nouveau | De Jacques (webmestre) Le 12-12-2007 à 14:33 sta |
|
J'étais dans la chaine francaise qui était distributeur exclusif pour la France du matériel Heathkit, à partir des années 80. Pour avoir pas mal cotoyé, utilisé, monté ce matériel, les kits étaient principalement constitués de composants venant de lots, surtout sur les derniers produits (85-88).
Tout cela s'est terminé lors du déménagement du siège social avec 7 ou 8 tonnes de composants de SAV, matériel neuf, documentations à la benne (jetés du haut du 1er étage du batiment). Sur l'ensemble, j'ai pu sauver quelques matériels que j'ai eu l'occasion de monter avec souvent des déboires. Rares sont ceux qui ont fonctionné du premier coup à cause de composants defectueux. Impression d'ensemble: matériel issu de lots avec les inconvénients à la clef.
|
|
Sujet : Oscillo Hameg Nouveau | De masterorion Le 12-12-2007 à 15:12 sta |
|
Jeter est déjà un mot qui m'écorche les oreilles, mais alors si en prime c'est jeter à la benne du haut de premier étage....
![[:ouin:]](s10.gif)
|
|
Sujet : Oscillo Hameg Nouveau | De Jipem Le 12-12-2007 à 15:56 sta |
|
Bonjour à tous,
Jacques : tu parlais de la période "schlum...![:-D](s2.gif)
Malheureusement, c'est exact. Pour être collectionneur de matériels Heathkit, j'ai pu évaluer la qualité des composants implantés dans ces kits et qui peut être complètement aléatoire. Est-elle en fonction des années ? j'ai l'impression que les matériels des années 50 début 60 ont mieux tenu le coup que ceux qui sont venus après. Et pourtant, ces kits n'étaient pas donné ? On a parfois l'impression que certaines pièces viennent du second choix ou des surplus. Mais quand on aime, on fait avec![;-)](s5.gif)
Pour revenir aux Metrix 460 et 462, nous avions jusqu'en 1969 ce multimètre à l'école et compte-tenu de ce qu'ils subissaient, il y avait peu de casse. Nous étions près de trois classes en supérieur à les utiliser en TP. Je sais qu'ils étaient aussi utilisé par les classes professionnelles. Et puis, ce multimètre est un peu sentimental pour moi. Malheureusement, je n'ai jamais réussi à trouver un 462 à un prix raisonnable.
Bon, je récupérerai le 430 de mon paternel ![:-D](s2.gif)
Jean-Pierre ![[:Hi:]](s12.gif)
|
|
Sujet : Oscillo Hameg Nouveau | De Michel Rentmeesters Le 12-12-2007 à 20:38 sta |
|
Vous êtes dur, Jacques.
Comme le précise JP, je parlais du matos Heathkit jusqu'en 1975. Je les ai toujours considérées comme de braves bêtes de somme auquelles on finit par s'attacher. Ce n'était jamais révolutionnaire dans sa conception. Remarquons l'intérêt que portent encore aujourd'hui les restaurateurs de radios au capacimètre IT28, machine de service certes, mais utilisée par beaucoup de professionels et qui n'a pas vraiment eu d'équivalent dans des marques concurrentes (j'ai vu du EICO, nettement inférieur, quoique fonctionnellement identique)
Michel.
|
|
Sujet : Oscillo Hameg Nouveau | De Jacques (webmestre) Le 12-12-2007 à 20:45 sta |
|
Je suis toujours dur, surtout le matin ![:-D](s2.gif) ![:op](s15.gif)
Il ne faut pas confondre la conception et le résultat qui dépend du matériel utilisé. Les schémas sont souvent très inspirés mais leur mise en application, par le kit, souvent désastreuse.
|
|
Sujet : Oscillo Hameg Nouveau | De Roland Gerlier Le 12-12-2007 à 21:15 sta |
|
Oui, et à propos du sexe des anges, et comme je ne suis nullement un super technicien mais plutôt un simple collectionneur-dépanneur, me semble bien que cet Hameg fera mon petit bonheur. On a des joies simples chez Gerlier.
|
|
Sujet : Oscillo Hameg Nouveau | De ON5MJ Le 12-12-2007 à 21:20 sta |
|
Bien dit Roland, aime ton matos et ceux qui vont avec. -->
| |
|
Sujet : Oscillo Hameg Nouveau | De Pierrot du 82 Le 13-12-2007 à 03:04 cms |
| ![](tr.gif) | Je crois bien reconnaître un Tektro 453 sur le dessin de Jacques...
| ![](tr.gif) |
|
|
Sujet : Oscillo Hameg Nouveau | De ON5MJ Le 13-12-2007 à 11:00 sta |
|
Non c'est un oscillo à mec, comme celui de Roland.
|
|
Sujet : Oscillo Hameg Nouveau | De Roland Gerlier Le 13-12-2007 à 12:04 cms |
| |
|
Sujet : Oscillo Hameg Nouveau | De Thierry Magis Le 13-12-2007 à 14:02 sta |
|
Hameg semble aussi avoir eu des périodes plus mauvaises que d'autres.
Le mien (HM203-5) de 1987 a eu plusieurs pannes dues aux mauvais électrolytiques.
Par contre, quand j'étais étudiant vers les années 1984-85, on utilisait des Hameg des années 70, qui n'avaient jamais eu de problèmes...
Et des appareils plus récents, que je connais, n'ont jamais eu la moindre panne non plus.
Cela dit, même si c'est de l'entrée de gamme, c'est parfait pour du dépannage radio.
Mais on ne compare pas des voitures de gamme différentes, pas plus qu'on ne compage Hameg à Textronix.
Sur que Roland fera bon usage du sien.
Thierry
|
|
Sujet : Oscillo Hameg Nouveau | De Michel Rentmeesters Le 13-12-2007 à 16:45 sta |
|
Effectivement Thierry, ce qui peut décourager ce sont les mauvais contacts des commutateurs et le manque de synchro du parfois au séchage des chimiques. Ceci dit, s'il synchronise parfaitement sur quelques centaines de kilohertz, on est parfaitement heureux.
On verra bien samedi matin ce qu'il raconte en le passant au générateur.
Michel.
|
|
Sujet : Oscillo Hameg Nouveau | De Michel Rentmeesters Le 15-12-2007 à 18:02 sta |
|
Eh voilà.
Les commutateurs sont impeccables et je pense effectivement qu'il a été peu utilisé. Synchro nickel. synchronise très bien en carré comme en sinus (10 Mhz).
Seul reproche est le manque de finesse de la trace - mais je n'ai pas pensé ce matin à regarder s'il existe une correction d'astigmatisme à l'arrière.

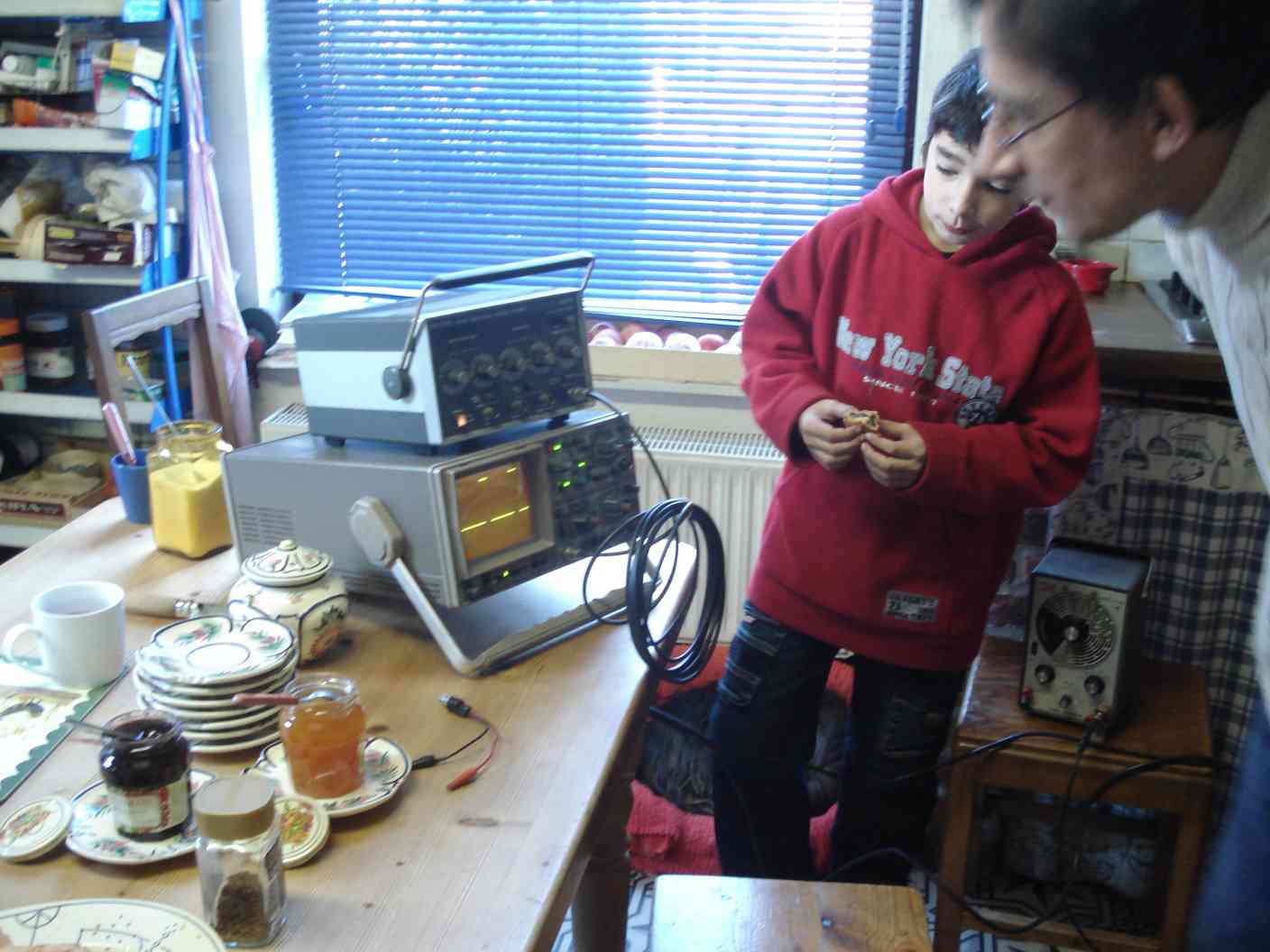

Particularité intéressante (et un peu déconcertante au départ) : la grande persistance du tube. La trace reste visible 2 à 3 secondes après l'avoir faite disparâitre.
Voyez plutôt. Surtout ce qu'on ne voit pas, mais que l'on devine : croissants, confiottes, café, couques pécan (Roland adore).
Une bonne acquisition, qui va décupler nos capacités à dépanner ..
| |
|
Sujet : Oscillo Hameg Nouveau | De PPEL84 Le 15-12-2007 à 21:54 sta |
|
finesse de la trace ? mais il y a un réglage pour ça les boutons sous l'écran à gauche.....
Intensité et focus.
Qu'appelez vous l'astigmatisme?
Il y a une source pour réglage des sondes en face avant (linéarité) et également un trimmer pour l'horizontalité de la trace (correction du au champ mag terrestre), normalement en haut à droite de l'écran.
|
|
Sujet : Oscillo Hameg Nouveau | De ON5MJ Le 16-12-2007 à 02:06 sta |
|
> Surtout ce qu'on ne voit pas, mais que l'on devine : croissants, confiottes, café, couques pécan (Roland adore).
En effet Michel, je trouve la trace un peu épaisse. -->
| |
|
Sujet : Oscillo Hameg Nouveau | De Michel Rentmeesters Le 16-12-2007 à 20:07 sta |
|
bah oui, trop de beurre dans les croissants, sans doute.
Michel.
|
|
Sujet : Oscillo Hameg Nouveau | De ON5MJ Le 17-12-2007 à 03:06 sta |
|
Pour ceux qui comprennent l'anglais, ici il y a un cartoon mignon sur le gosse qui démonte les équipements électroniques de la maison pour en faire des émetteurs. La mère s'effondre car le médecin lui annonce que sa vie ne sera jamais normale : il sera ingénieur.
http://fr.youtube.com/watch?v=KaHm1ecBCgw&feature=related
|
|
Sujet : Oscillo Hameg Nouveau | De Michel Rentmeesters Le 06-01-2008 à 10:19 sta |
|
Pour PPEL84. Vieille question à laquelle je n'avais pas encore répondu. En remettant de l'ordre dans mon b....... je viens de retomber sur une doc d'oscillo.
En plus du focus, certains oscillos sont munis d'une correction d'astigmatisme destinée à corriger la trace en fonction de l'angle de déviation. Dépendant des machines, cette correction peut être faite une fois pour toutes (pot à l'intérieur de l'appareil), disponible à l'arrière ou sur le côté de l'oscillo ou plus rarement sur la face avant. Apparemment, cette correction fournit un potentiel ajustable (pour l'exemple ci-dessous) entre 0 et 160 V qui commande deux électrodes, l'une située avant les plaques Y et l'autre après les plaques Y
J'ai consulté (à titre d'exemple) un Philips PM3208 (2 x 20 Mhz, fin '80/début '90 ?) et on trouve bien une correction d'astigmatisme, non disponible sur la face avant.
Je pense qu'il doit aussi en exister une sur mon Solartron (à tubes) des années 60/65.
Voilà,
En vous souhaitant à tous une année pleine de joies et de découvertes qui nous émerveillont tous..
Et un peu moins d'engueulades stériles qui ont tendance à faire fuir nos compétences légendaires !
Michel.
|
|
Sujet : Oscillo Hameg Nouveau | De Jacques (webmestre) Le 26-01-2008 à 11:31 sta |
|
Et donc parmi les docs Hameg retrouvées (voir discussion sur Marantz 2215 BL)
- HM604
- HM 705, 705-2
- HM204-2
- HM203-5
- HM205-2
- HM205-3
- HM408
- HM203-6
- HM605
- HM208
- HM8037
- HM8030-3
- HM408-1
- HM204
Le tout in french
|
|
Sujet : Oscillo Hameg Nouveau | De Jpg Le 26-01-2008 à 14:30 sta |
|
Y va être content Roland, le HM605 est dans la liste.....![:-D](s2.gif)
jpg
|
|
Sujet : Oscillo Hameg Nouveau | De Jacques (webmestre) Le 28-01-2008 à 11:40 sta |
|
Dès que j'aurai un peu de temps, j'ajouterai une page 'documents disponibles' de façon à créer le scan et mise en ligne que sur 'On demand', à la limite ce sera plus simple.
|
|
Sujet : Oscillo Hameg Nouveau | De michel rentmeesters Le 28-01-2008 à 21:33 sta |
|
Pour en revenir à une discussion plus technique et moins administrative (non moins nécessaire), on parle bien d'un correction d'astigmatisme dans le manuel, pour le Hameg. Mais j'ai pas trouvé où.
Michel.
|
|
Sujet : Oscillo Hameg Nouveau | De Jacques (webmestre) Le 29-01-2008 à 04:06 sta |
|
Exact. C'est VR603 sur la platine Z (support du tube).
|
|
|
