Sujet : Autoradio Becker Nouveau | De Dubreuil JC Le 20-03-2008 à 06:38 sta |
|
Bonjour

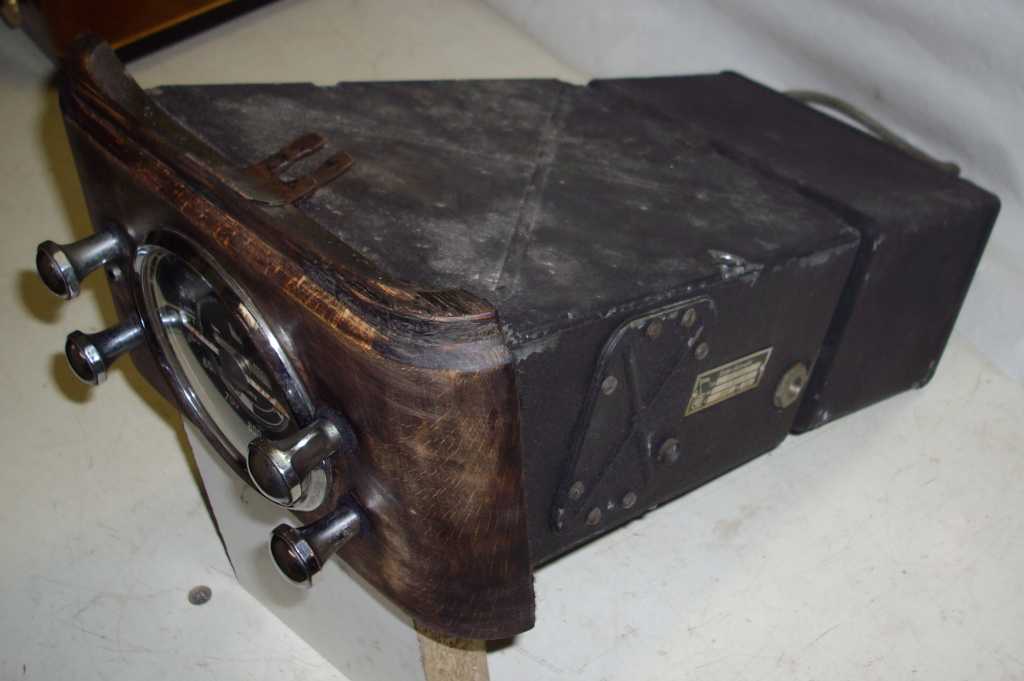

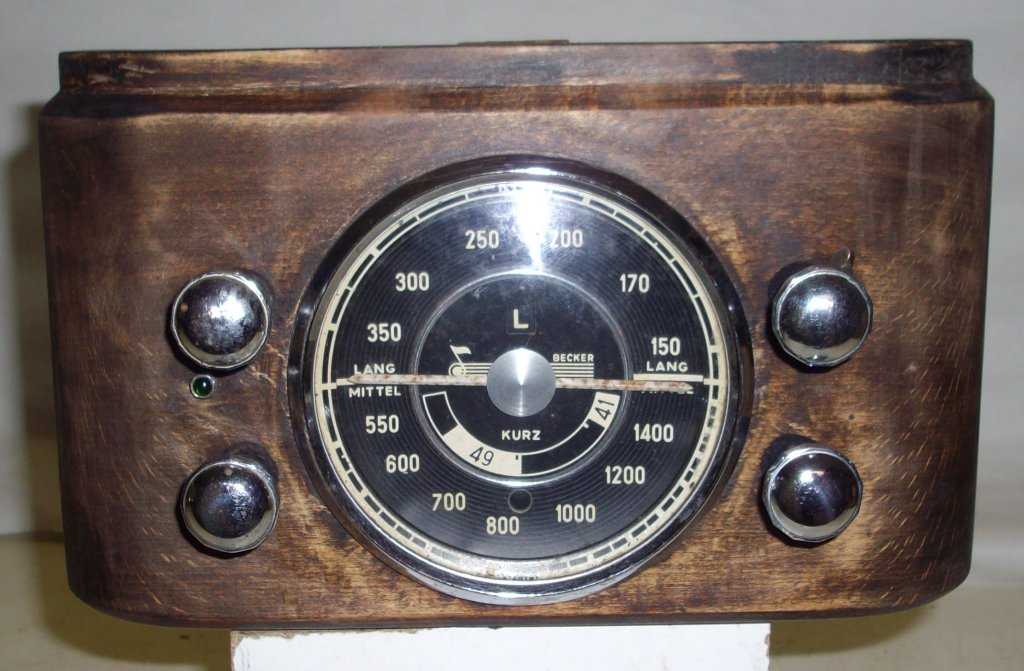

Un collectionneur de vieilles automobiles m'a confié la restauration d'un autoradio Becker d'une Mercedez de 1951. C'est le premier autoradio à tubes que j'ai entre mes mains. Celui-ci est équipé des tubes suivants : ECH42, EAF42, EAF42 et EL41 et fonctionne sous 6V.
| |
|
Sujet : Autoradio Becker Nouveau | De Dubreuil JC Le 20-03-2008 à 06:43 sta |
|

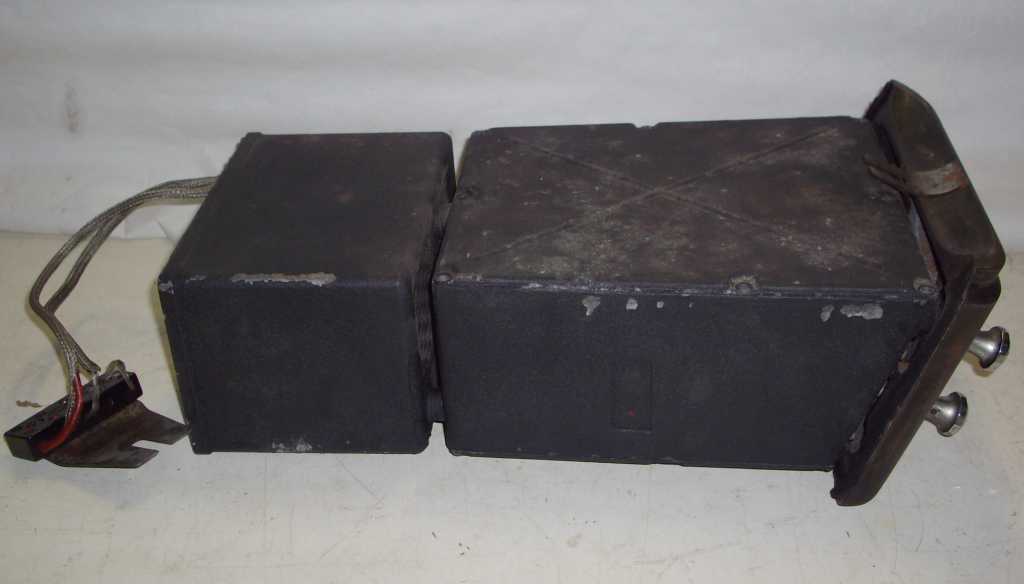

Il est composé de deux blocs :

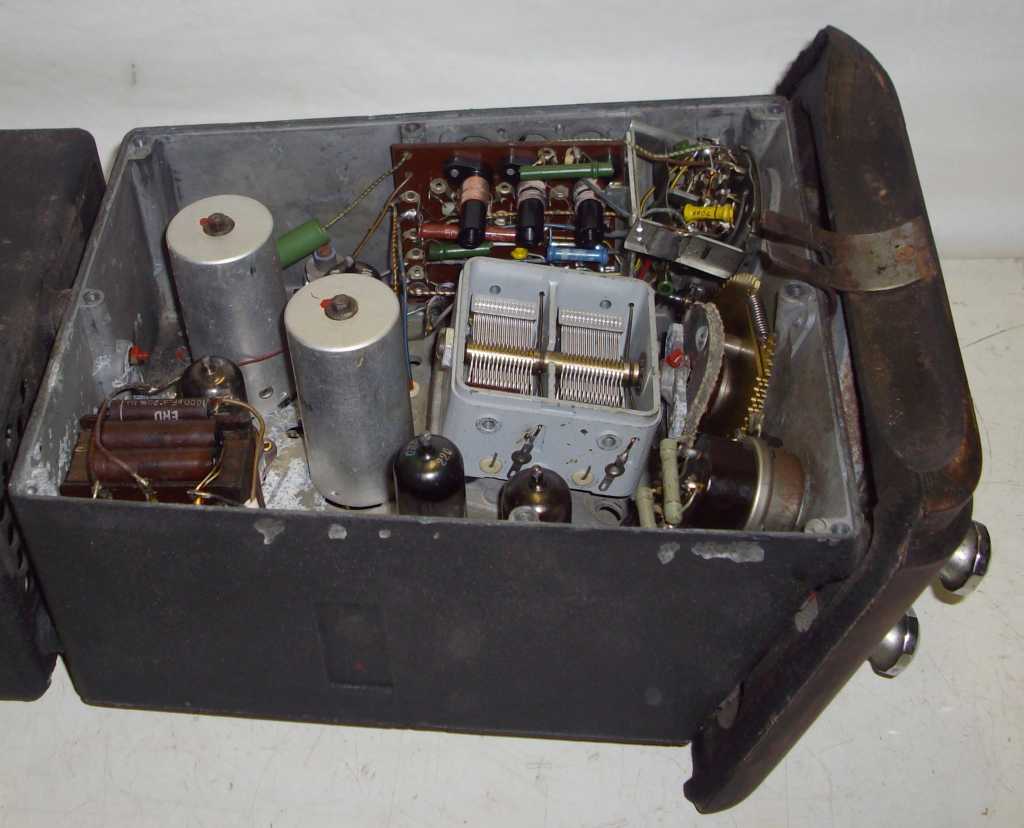

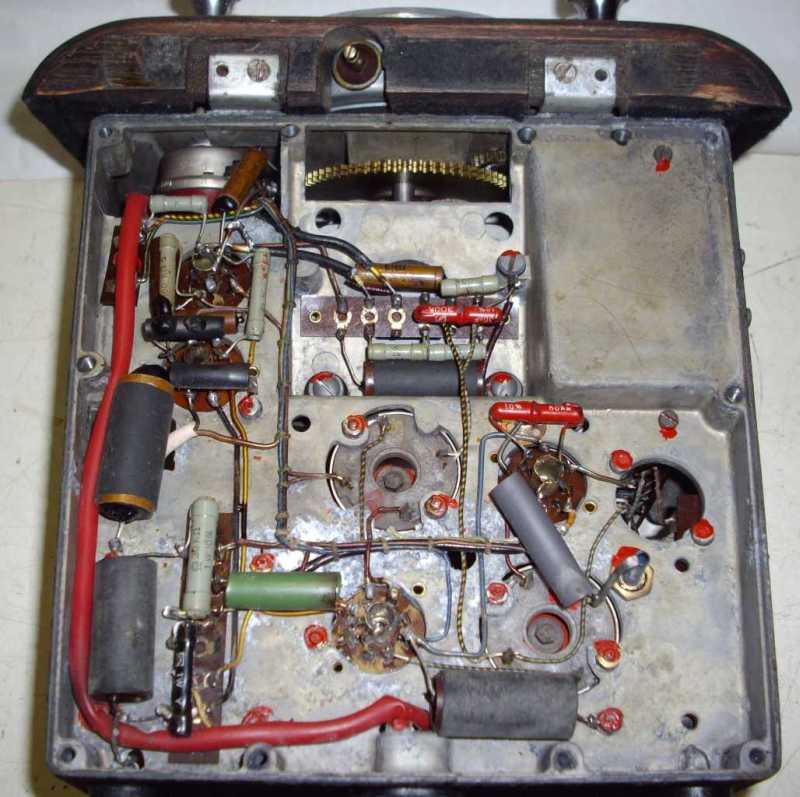

- le bloc avant contient le récepteur dont les éléments sont accessibles,
| |
|
Sujet : Autoradio Becker Nouveau | De Dubreuil JC Le 20-03-2008 à 06:51 sta |
|

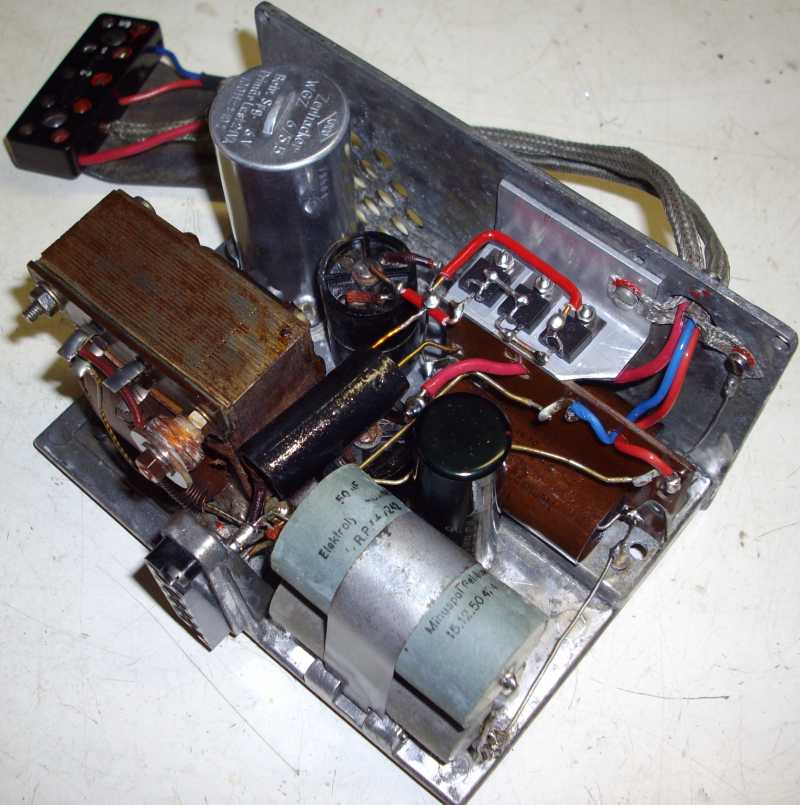

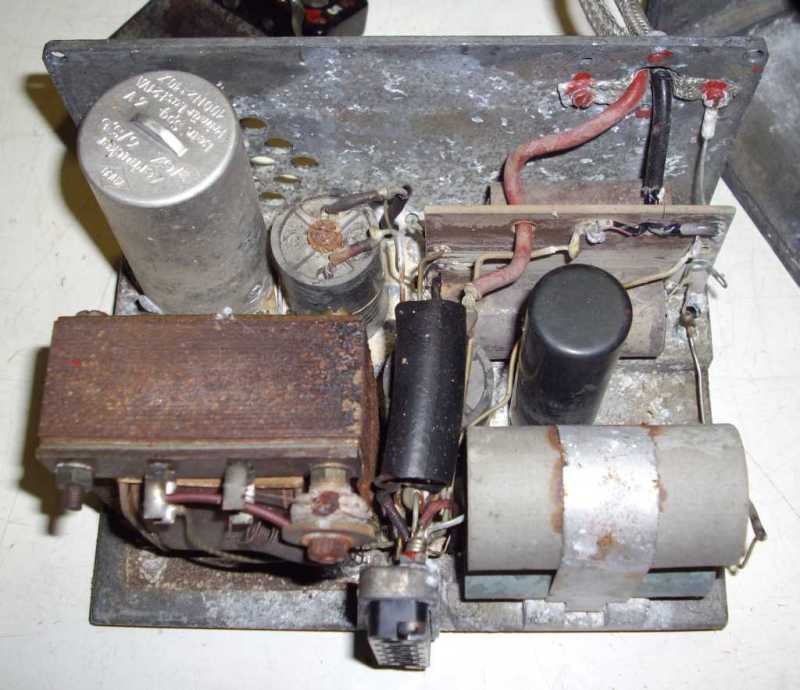

- le bloc arrière contient l'alimentation.

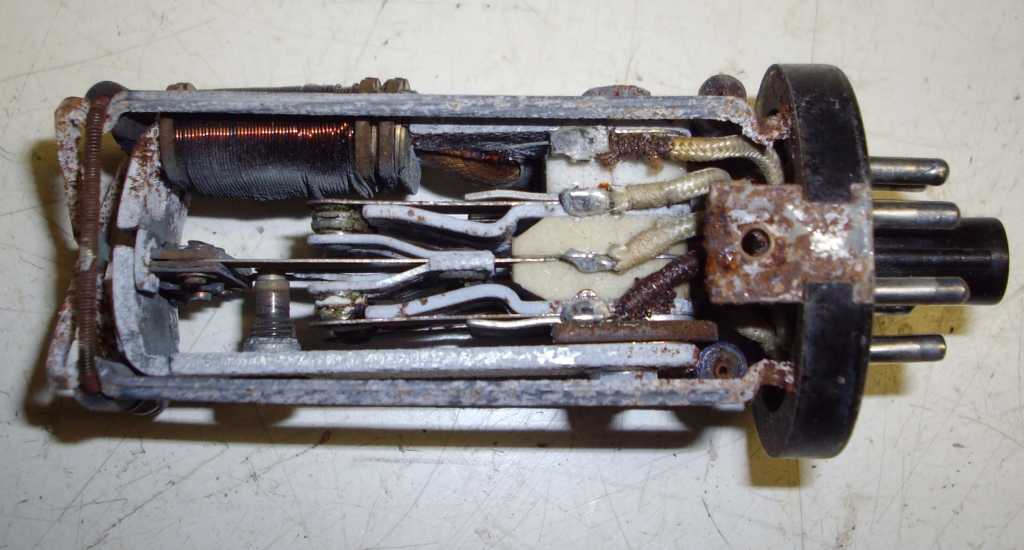

C'est la partie qui va me demander le plus de travail car le vibreur est dans un triste état. Je pense que je vais en construire un à semi-conducteurs. J'ai vu quelques schémas en 12 V qui doivent pouvoir être adaptés au 6 V de la voiture.
| |
|
Sujet : Autoradio Becker Nouveau | De Dubreuil JC Le 20-03-2008 à 06:56 sta |
|

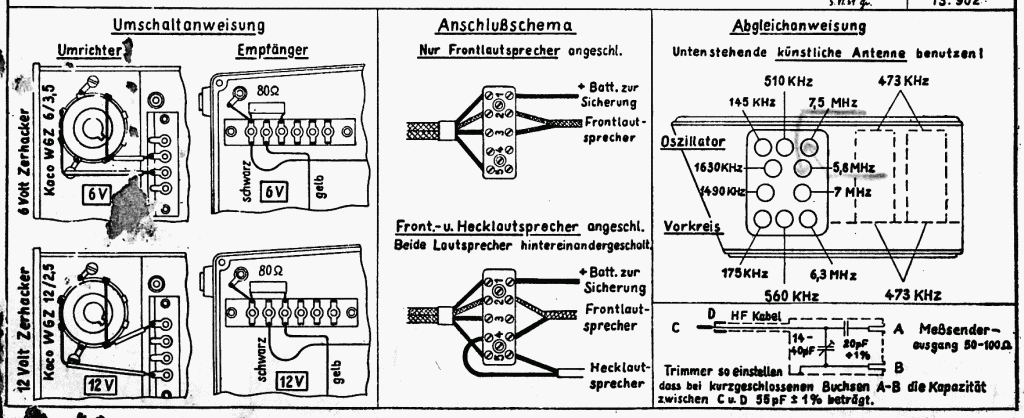

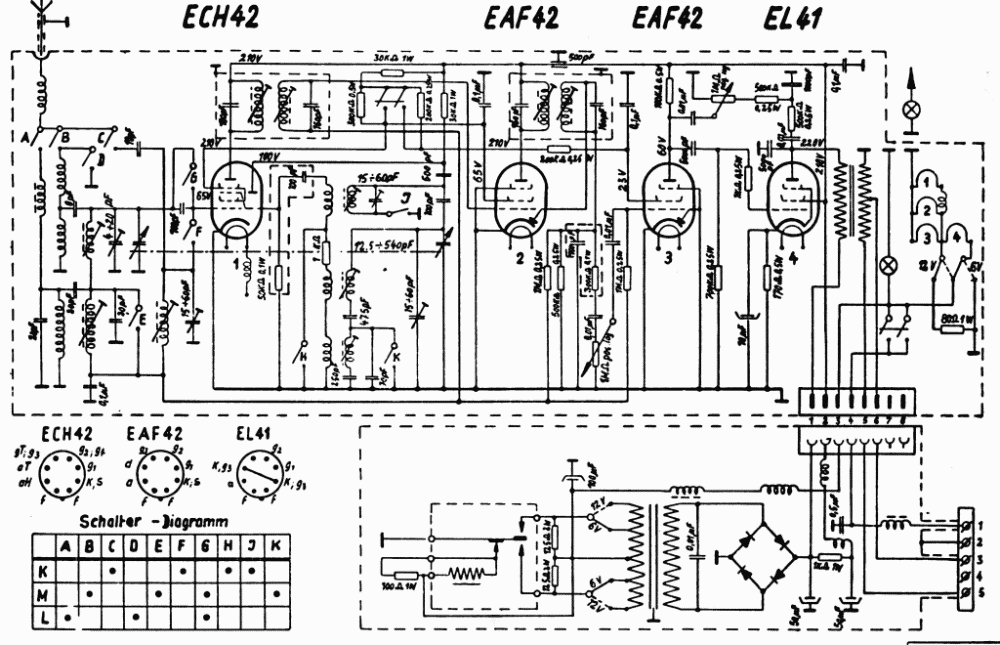

Une chance, le schéma est collé sous le couvercle de la partie radio.
| |
|
Sujet : Autoradio Becker Nouveau | De Dubreuil JC Le 20-03-2008 à 06:57 sta |
|
Bonne journée.
jean-Claude
| |
|
Sujet : Autoradio Becker Nouveau | De domi Le 20-03-2008 à 09:14 sta |
|

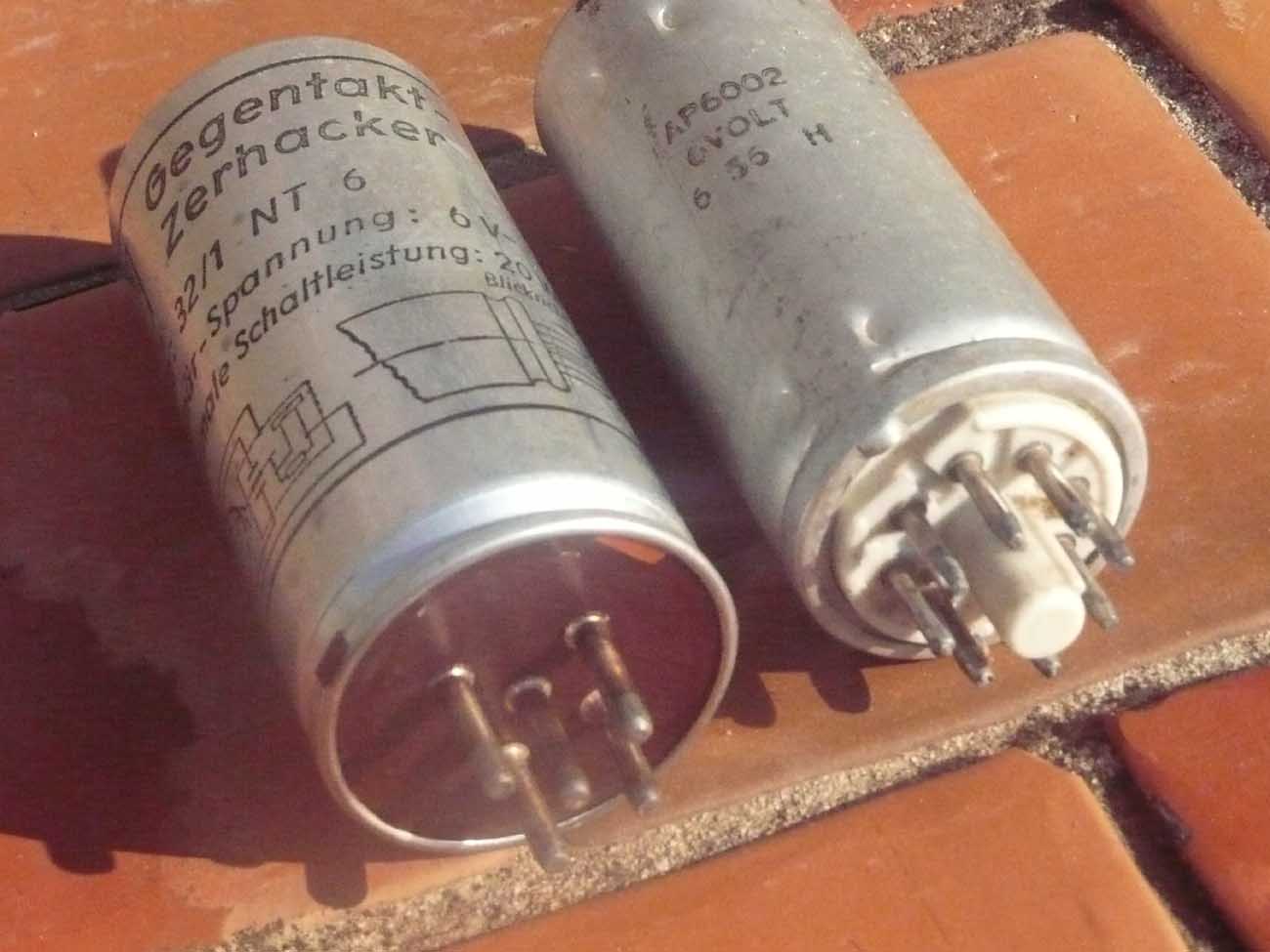

Je dois avoir des vibreurs 6 V d'avance, au moins les deux sur la photo jointe. Si ça vous dit, je peux les tester ...
Dominique
| |
|
Sujet : Autoradio Becker Nouveau | De domi Le 20-03-2008 à 09:23 sta |
|
En complément de mon message précédent : le vibreur allemand fait partie d'un bloc alim téléfunken avec transfo, self,, chimiques et redresseur sélénium. Poids, environ 3.5 kg
Je n'en ferai probablement jamais rien.
Si voue en voulez...
Dominique
|
|
Sujet : Autoradio Becker Nouveau | De Dubreuil JC Le 21-03-2008 à 06:59 sta |
|
Bonjour Dominique
Le modèle équipé d'un culot octal pourrait convenir si son brochage est identique au modèle de l'autoradio, car je ne souhaite pas intervenir sur le câblage.
Merci pour le bloc Téléfunken mais il risque de dormir très longtemps dans un coin ou je l'oublierai.
Jean-Claude
|
|
Sujet : Autoradio Becker Nouveau | De domi Le 21-03-2008 à 08:26 sta |
|
La bobine du vibreur est alimentée par les deux broches du support octal les plus proches du détrompeur (de part et d'autre de celui-ci).
C'est ça ?
Dominique
|
|
Sujet : Autoradio Becker Nouveau | De Dubreuil JC Le 23-03-2008 à 07:14 sta |
|
Bonjour

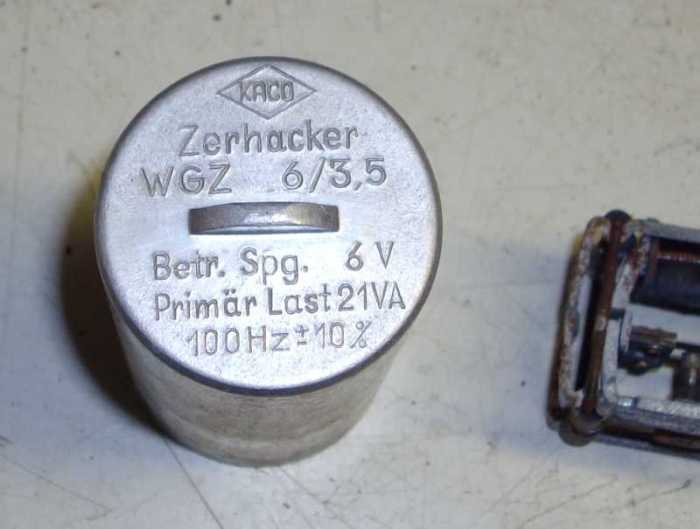

Mon vibreur :
Diamètre 36 mm
Hauteur 70 mm
Alimentation bobine broches 7 et 8
Contacts : 1 - 6 et 3 - 4
Masse : 2 et 5

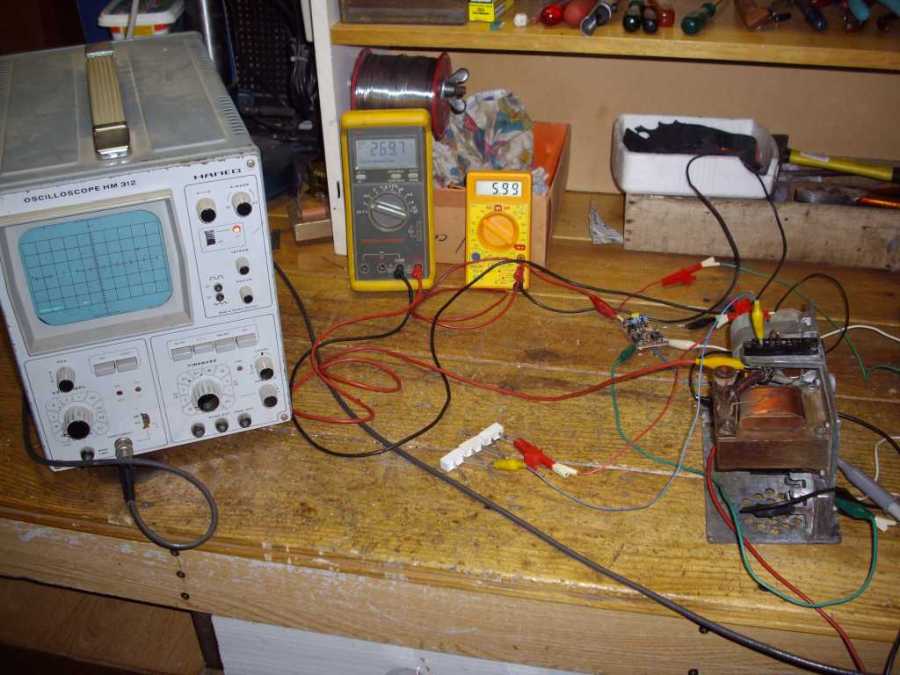

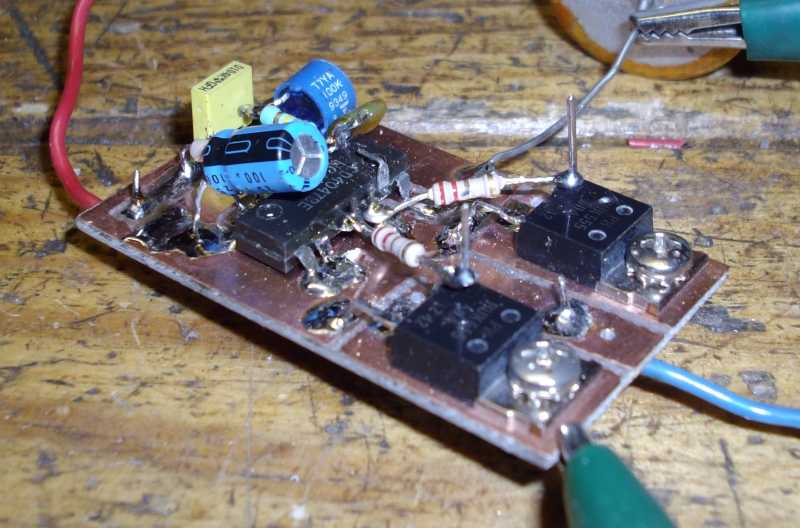

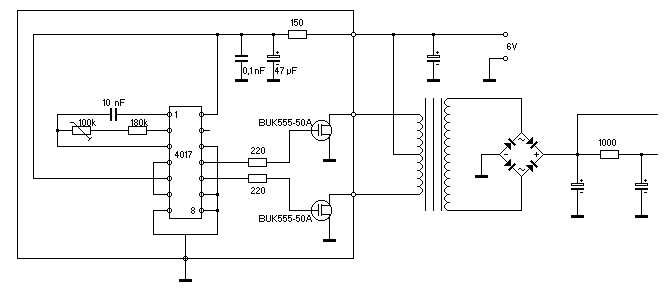

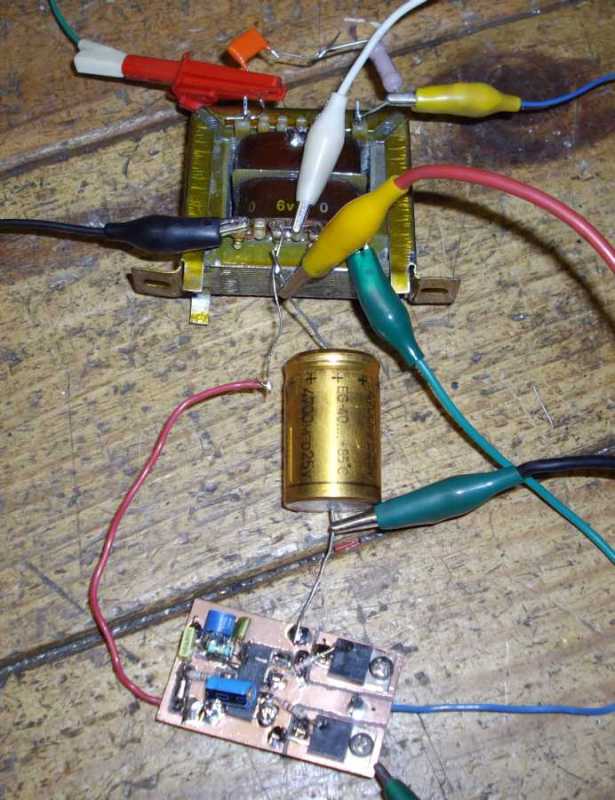

J'ai fait quelques essais avec un montage composé d'un CD 4047 et de deux transistors BUK555-50A. Après réglage de la fréquence à 100 Hz, celui-ci fonctionne parfaitement et semble pouvoir être la solution de remplacement car il peut être introduit dans le boitier d'origine.
Il reste à faire des tests à pleine charge et d'endurance pour valider le montage qui fonctionne entre 2V et 15V.
Jean-Claude
| |
|
Sujet : Autoradio Becker Nouveau | De Dubreuil JC Le 01-04-2008 à 06:08 sta |
|
Bonjour

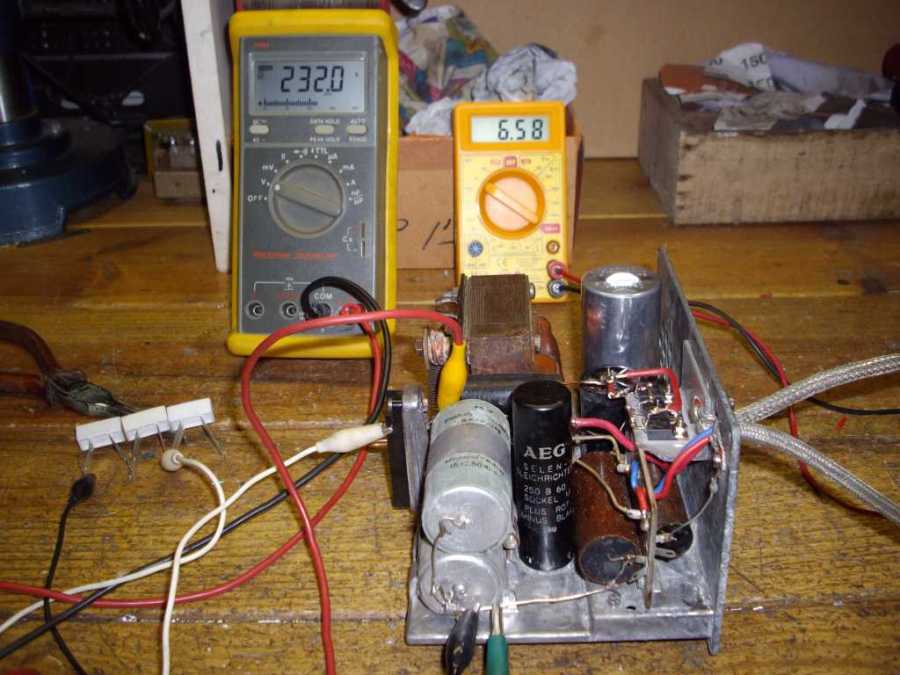

Les essais sont concluants, les transistors ne chauffent pas avec un débit de 60mA sous 270V en sortie et 6V en entrée. (Les transistors BUK555-50A sont adaptés pour une commande à basse tension).

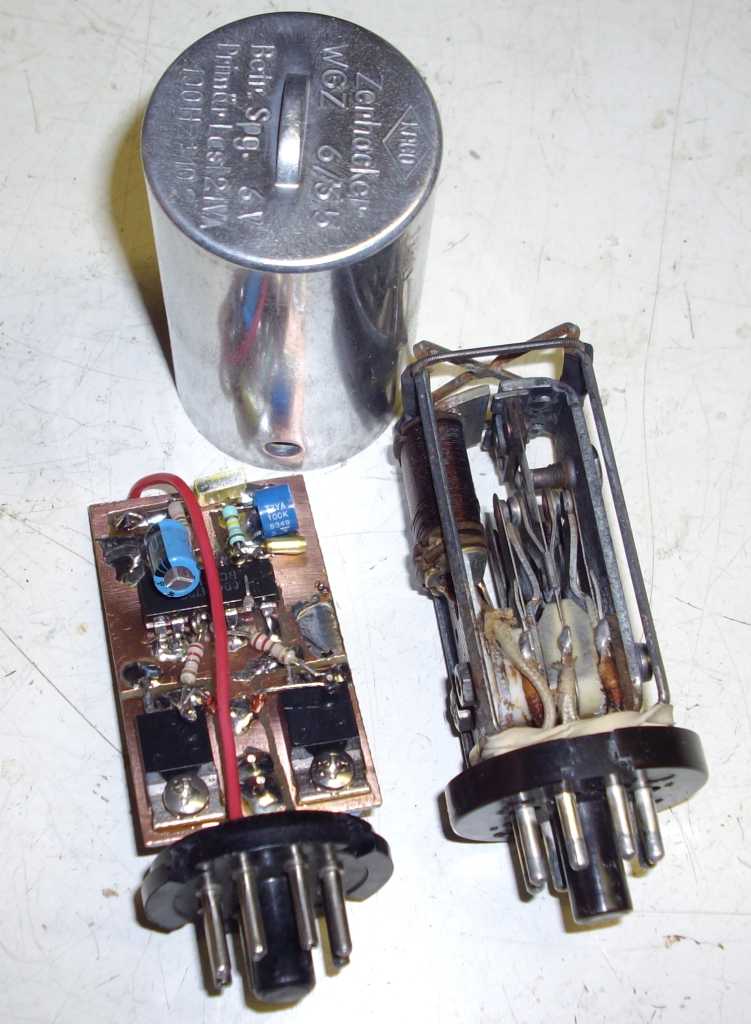

Le circuit a été fixé sur un culot de tube octal suivant la disposition des broches du vibreur d'origine.
| |
|
Sujet : Autoradio Becker Nouveau | De masterorion Le 01-04-2008 à 06:21 cms |
| ![](tr.gif) | Du très bon travail, comme toujours.
| ![](tr.gif) |
|
|
Sujet : Autoradio Becker Nouveau | De Dubreuil JC Le 01-04-2008 à 06:21 sta |
|
La tension de sortie étant plus élevée qu'avec le système d'origine, j'ai inséré trois diodes en série dans l'alimentation afin d'approcher le tensions indiquées sur le schéma.
Cette tension plus élevée provient de la simplicité du schéma utilisé qui ne génère pas de temps mort dans le cycle de commande des transistors.
Il restera à tester l'ensemble dés que la restauration du poste sera achevée.
Bonne journée
jean-Claude
| |
|
Sujet : Autoradio Becker Nouveau | De masterorion Le 01-04-2008 à 06:27 cms |
| ![](tr.gif) | Ne peut'on ne peut pas recréer artificiellement ce temps mort, s'il s'avérait indispensable ?
| ![](tr.gif) |
|
|
Sujet : Autoradio Becker Nouveau | De Dubreuil JC Le 01-04-2008 à 06:39 sta |
|
Bonjour Masterorion
C'est certainement possible en ajoutant deux portes logiques précédées de résistances et de condensateurs. J'ai fait au plus simple afin de rester dans le volume du boitier d'origine.
Jean-Claude
|
|
Sujet : Autoradio Becker Nouveau | De masterorion Le 01-04-2008 à 06:56 cms |
| ![](tr.gif) | C'est ce à quoi je pensais. Néanmoins, si l'autoradio peut recevoir une tension un peu plus élevée (quitte à remplacer quelques condos alors trop proches de leurs valeurs limites) la solution la plus simple est, comme toujours, la meilleure.
| ![](tr.gif) |
|
|
Sujet : Autoradio Becker Nouveau | De Pierrot du 82 Le 01-04-2008 à 13:46 cms |
| |
|
Sujet : Autoradio Becker Nouveau | De Dubreuil JC Le 01-04-2008 à 18:51 sta |
|
Bonsoir
J'ai vu ces schémas. Je garde ces solutions en réserve.
Pour le moment le système tient et fonctionne de 3,5V à 15V. Encore quelques heures de fonctionnement dans la plage 5v à 7V avec des courants de charge jusqu'à 80mA coté HT et si tout va bien je vernis le circuit et je ferme le bloc d'alimentation.
Jean-Claude
|
|
|
