Bonjour à tous,

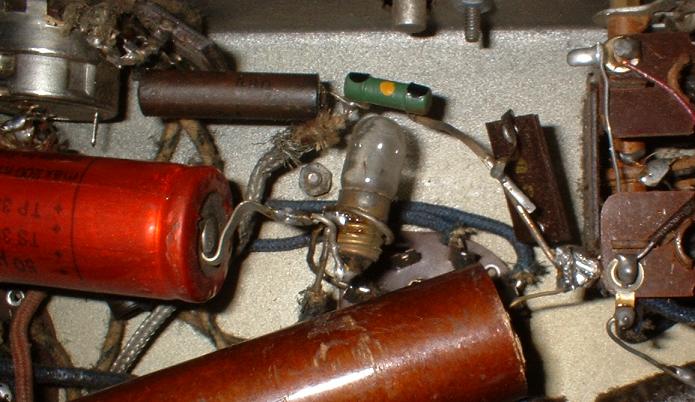

A l'attaque d'un tous-courants sans marque j'ai découvert une bidouille un peu curieuse: sous le châssis, il y a une lampe de 6 volts en série avec les deux cathode d'une 25Z6.
C'est d'autant plus surprenant que sur un schéma avec un tel montage, le tube doit fournir 120volts!!! Ma première idée c'est que la lampe 6v n'aurait pas dû tenir le choc à la mise sous tension, pourtant elle est bonne.
Je sais pas trop à quoi pouvait bien servir cette lampe et si je dois la virer pour remettre en état le poste.
Phil
| |
|
| Sujet : Drôle de montage! Nouveau | De Jacques (webmestre) Le 24-03-2008 à 14:42 sta |
|
Elle est montée en tant que fusible. Clarville entre autres a utilisé cette technique (E600, F600, E610...). Ce qui compte c'est le courant max de la lampe, pas sa tension.
|
|
| Sujet : Drôle de montage! Nouveau | De Pierre Roque Le 24-03-2008 à 14:54 sta |
|
Bonjour,
Si mes souvenirs sont encore bon,il y avait ce meme systeme de protection pour les condos chimique sur les amplis de cinéma André Debrie ( une lampe cadran par chimique ).
Cordialement
Pierre
|
|
| Sujet : Drôle de montage! Nouveau | De Phil Le 24-03-2008 à 16:00 sta |
|
Ah d'accord, on en découvre tous le jours sous les châssis.
Je vais donc l'enlever et mettre un porte-fusible sur l'arrivée 110v.
Merci !
Phil
|
|
| Sujet : Drôle de montage! Nouveau | De Pierre Le 24-03-2008 à 16:14 cms |
|  |
Même principe sur l'AME7G, une ampoule sert de fusible !
Pierre
| |
|
|
| Sujet : Drôle de montage! Nouveau | De Pierre Roque Le 24-03-2008 à 16:17 sta |
|
La lampe cadran est certainement une meilleure protection qu'un fusible ( qui pete quand le poste est mort ),a condition qu'elle soit bien ajustée.
Pierre
|
|
| Sujet : Drôle de montage! Nouveau | De Sacavis Le 24-03-2008 à 16:23 sta |
|
Ce montage est très banal, on utilisait souvent une ampoule de 100 mA comme fusible. Ca protège la HT et ça n'a rien a voir avec l'arrivée 110 V. Il ne faut pas remplacer cette ampoule par un fusible secteur.
Vous avez encore beaucoup à découvrir.
Sacavis
|
|
| Sujet : Drôle de montage! Nouveau | De f1ftp Le 24-03-2008 à 17:07 sta |
|
Bonjour à tous
Bien sur Sacavis on en découvre tous les jours et c'est bien pour ca que je lit ce forum. Toujours une ame charitable pour expliquer un truc que je ne comprend pas, même si dès fois j'ose à peine poser la question
Philippe
|
|
| Sujet : Drôle de montage! Nouveau | De christiandu24 Le 24-03-2008 à 17:27 sta |
|
bonsoir a tous

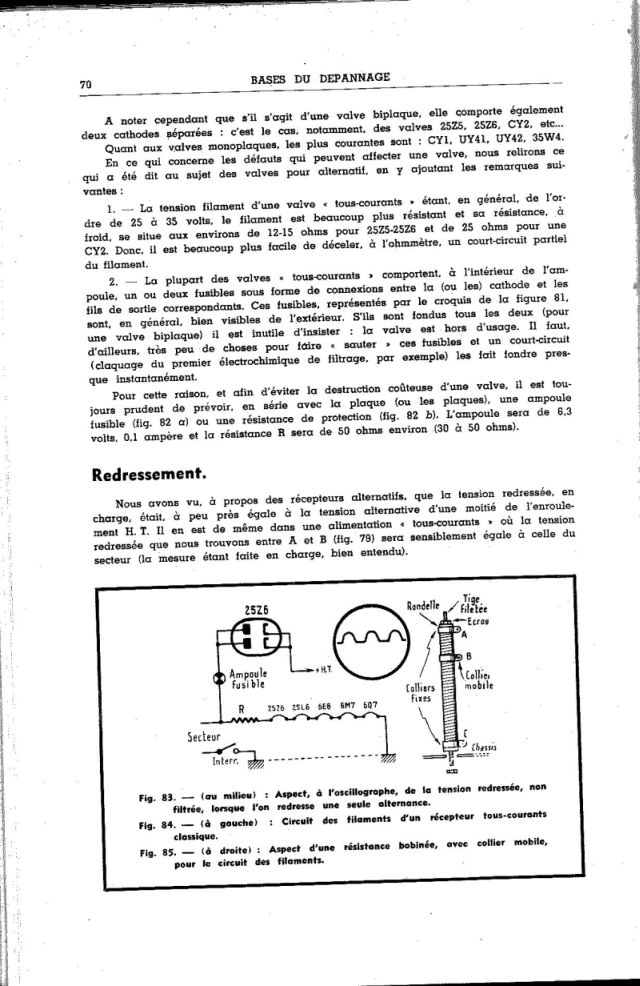

A propos de cette lampe fusible un extrait de l'ouvrage de W. Sorokine les bases du dépannage.
christian
| |
|
| Sujet : Drôle de montage! Nouveau | De Phil Le 24-03-2008 à 17:38 sta |
|
Monsieur Sacavis,
Pourquoi être désagréable. Bien sûr que j'ai encore beaucoup à découvrir. Je ne suis qu'un amateur et cela ne m'empêche pas d'aimer la radio et d'essayer de comprendre justement en posant des questions. Si l'on ne doit poser que des questions auxquelles on a les réponses, comment ferez vous pour nous faire partager vos compétences ?
Pour en revenir à la lampe: bien qu'ayant encore beaucoup à découvrir, j'ai remis une petite trentaine de postes en état sur lesquels je n'ai jamais rencontré de protection sur la HT.
En revanche, il possèdent tous un fusible sur l'arrivée secteur et voilà pourquoi je voulais en mettre un sur ce poste.
Sans rancune!
Phil
|
|
| Sujet : Drôle de montage! Nouveau | De Phil Le 24-03-2008 à 17:55 sta |
|
J'ose encore une question (je sais si elle est sensée): Christian, votre doc explique bien pourquoi on place cette ampoule. Elle explique que l'ampoule doit être avant les plaques or sur mon poste, elle se trouve sur les cathodes, cela joue t-il le même rôle?
Merci !
|
|
| Sujet : Drôle de montage! Nouveau | De christiandu24 Le 24-03-2008 à 18:05 sta |
|
la lampe est sur la HT donc avant ou aprés ,pour une 25Z6 , peu importe.
elle est sur votre montage ,sur la cathode,peut être pour une facilité de cablage ????
|
|
| Sujet : Drôle de montage! Nouveau | De Phil Le 24-03-2008 à 18:23 sta |
|
|
|
| Sujet : Drôle de montage! Nouveau | De Pierre Le 24-03-2008 à 18:33 cms |
| |
C'est comme ça Phil, y a toujour des meilleurs que..., mais des sacrés vantards aussi !!
Pierre
| |
|
|
| Sujet : Drôle de montage! Nouveau | De Pierrot du 82 Le 24-03-2008 à 23:07 cms |
| |
|
| Sujet : Drôle de montage! Nouveau | De Sacavis Le 25-03-2008 à 15:10 sta |
|
Mon cher Phil,
Je n'avais pas l'intention d'être désagréable ; c'est vous-même qui avez dit que vous en découvriez tous les jours sous les châssis. J'ai simplement confirmé.
De toute façon, il n'y a pas de question bête ; il ne faut jamais hésiter à demander.
Mieux vaut un qui sait que dix qui cherchent.
Quand aux smilies, je n'en met jamais ; j'aime pas ça.
Sacavis
|
|
| Sujet : Drôle de montage! Nouveau | De Michel radiofil Le 25-03-2008 à 17:22 sta |
|
bonjour
il faut savoir que la faiblesse de ces lampes c'est la connection interne des cathodes . en cas d'anomalies ce fil de connection très fin sert de fusible et isole la cathode ....bien pour le restant du poste mais la lampe est à changer cela n'est pas économique d'ou l'utilisation de cette ampoule qui remplit parfaitement son rôle
si elle était sur l'anode elle n'aurait pas la même efficacité car cela n'empècherait pas le choc sur la cathode qui a une inertie thermique .
salutations
Michel
|
|
| Sujet : Drôle de montage! Nouveau | De Phil Le 25-03-2008 à 18:23 sta |
|
Bonsoir
Pour Sacavis:
Pour ma part c'était une réaction à chaud sans doute excessive qui s'explique par l'impression d'avoir posé une question idiote et à laquelle la réponse ne nécessitait seulement qu'un peu de réflexion.
Il y a beaucoup de vent actuellement dans le sud et ça tappe sur les nerfs...
Bon, finalement je vais laisser cette lampe en place maintenant que j'ai saisi son utilité. Ceci dit, les fils soudés directement sur l'ampoule, c'est quand même de la bidouille.
Phil
|
|
|
