| Sujet : wobu..... Nouveau | De Filoch... Le 07-04-2008 à 21:36 sta |
|
Bonsoir,

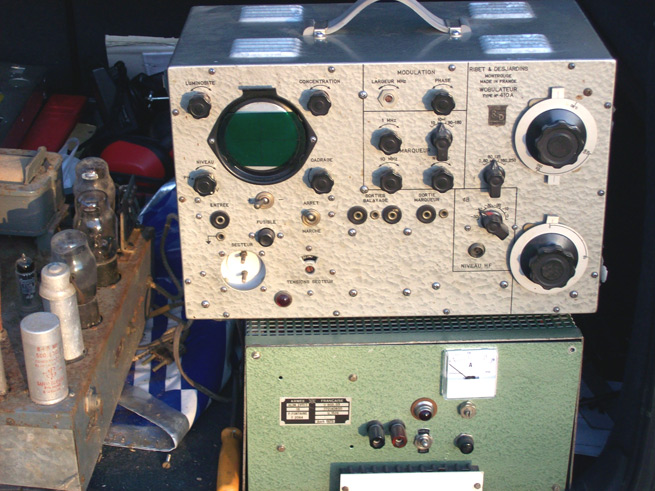

On ma fait cadeau de ce wobulateur RIBET DESJARDIN .d'après son donateur il fonctionnait très bien! si un de vous possédait la notice d'emploi cela me permettrai de restaurer plusieurs télés (Philips Grandin ,Thomsom )des années 55 a60 que j'ai dans mon garage !
Filoch..... ![[:Hi:]](s12.gif)
|
|
| Sujet : wobu..... Nouveau | De Filoch... Le 07-04-2008 à 21:38 sta |
|
| |
|
| Sujet : wobu..... Nouveau | De jackoe Le 07-04-2008 à 21:46 sta |
|
C'est pas juste ! C'est toujours les mêmes qu'ont les cadeaux !
| |
|
| Sujet : wobu..... Nouveau | De Phil Le 07-04-2008 à 21:49 sta |
|
C'est surtout un beau cadeau quand on voit les prix sur Ebay.
|
|
| Sujet : wobu..... Nouveau | De Pierrot du 82 Le 08-04-2008 à 01:10 cms |
|  |
Notice introuvable, sauf peut-être à voir avec Thierry Magis ?
Pas besoin de Wobbulo pour réparer les télés, c'est pas une bonne excuse !
| |
|
|
| Sujet : wobu..... Nouveau | De GHIBLI 1 Le 08-04-2008 à 09:48 sta |
|
Juste pour ma culture personnelle:
- un géné BF ou HF je sais ce que c'est ! Une mire...j'imagine !
Mais un wobulateur ça sert à???
Nb: une bordée de jurons garantie à celui qui me répond : ça sert à wobuler !
|
|
| Sujet : wobu..... Nouveau | De jackoe Le 08-04-2008 à 09:59 sta |
|
Un wobulateur est un générateur délivrant un signal sinusoïdal d'amplitude constante et de fréquence variable dans le temps.
|
|
| Sujet : wobu..... Nouveau | De jackoe Le 08-04-2008 à 10:22 sta |
|
Il permet de visualiser la courbe de réponse en fréquence d'un filtre.
|
|
| Sujet : wobu..... Nouveau | De audiovalve Le 08-04-2008 à 10:22 sta |
|
le terme modéle étant : analyseur de réseau.
c'est un générateur (HF ou BF) pouvant balayer un intervalle de fréquence pour afficher la réponse d' un quadripole en amplitude et et phase .
le wobbulateur de Papa ne donnant qu'une réponse en amplitude.
analyseur de réeau
|
|
| Sujet : wobu..... Nouveau | De Jacques (webmestre) Le 08-04-2008 à 12:01 sta |
|
Bref, ça sert à wobuler
|
|
| Sujet : wobu..... Nouveau | De Filoch... Le 08-04-2008 à 12:06 cms |
| |
|
| Sujet : wobu..... Nouveau | De Crocquignol Le 08-04-2008 à 12:13 sta |
|
Et quel plaisir de pouvoir wobuler !!!!!!!!!!!!!
|
|
| Sujet : wobu..... Nouveau | De GHIBLI 1 Le 08-04-2008 à 13:21 sta |
|
Merci !
Encore que je m'interroge sur le bon en avant qu'a fait ma culture à la lecture de certaines réponses !!!!
Jacques eu égard au rôle que vous avez joué dans l'existence de ce forum, je vous épargne la bordée de jurons promise !
Bonne journée![[:!!:]](s17.gif)
|
|
| Sujet : wobu..... Nouveau | De Georges Pitropakis Le 08-04-2008 à 13:44 sta |
|
C'est un appareil qui a connu son heure de gloire. Il est remarquable de constater qu'il a été à l'origine de dictons qui nous renseignent sur son usage.
Exemple: "C'est en wobulant que l'on devient wobulateur"
|
|
| Sujet : wobu..... Nouveau | De Pierrot du 82 Le 08-04-2008 à 14:18 cms |
| |
Autre proverbe de dépanneur radio-télé :
"C'est en essayant de wobuler qu'on devient fort en jurons !"
Ça ne se passe pas toujours comme la théorie le prévoit, c'est pour ça que neaucoup de wobus sont restés sur leur étagère à héberger les araignées...
| |
|
|
| Sujet : wobu..... Nouveau | De Jpg Le 08-04-2008 à 14:58 sta |
|
araignées du 82, protégées...... chaleurs d'été...........sisetes prolongées!!
|
|
| Sujet : wobu..... Nouveau | De Jpg Le 08-04-2008 à 14:59 sta |
|
|
|
| Sujet : wobu..... Nouveau | De YM Le 08-04-2008 à 15:40 sta |
|
En dépannage, ça n'a jamais servi à rien d'autre qu'à casser les noyaux dans les MF.![[:ouin:]](s10.gif)
Un Wobu est donc un casse noix perfectionné.
Yves.
|
|
| Sujet : wobu..... Nouveau | De audiovalve Le 08-04-2008 à 16:05 sta |
|
du temps de la TV 819 lignes , et de la bande passante à obtenir avec des circuits fréquence intermédiaire «à constantes réparties» ( les filtres SAW n'existant pas alors)...
J'étais alors lycéen en 1ére C (nostalgie) et , déja passionné, et je passais un mois d'été dépanner des TVs ( vocation précoce!) chez un revendeur .
J'étais le SEUL à oser me servir ce cet engin qui terrorisait les autres dépanneurs, ce qui fait qu'on me confiant les client «exigeants»! Aligner convenablement un TV bistandard (819 + 625) pouvait me prendre un aprés-midi.
j'allais donc moins à la plage que mes copains de lycée , mais avec un argent de poche nettement supérieur
|
|
| Sujet : wobu..... Nouveau | De Thierry Magis Le 08-04-2008 à 17:59 sta |
|
C'est un 410A si je vois bien...
J'ai le schéma, mais pas la notice d'utilisation.
C'est un volumineux dossier car grand plan scanné en morceaux... Si plusieurs Mo passent sans souci dans votre boîte, je vous l'envoie.
Cordialement
Thierry
|
|
| Sujet : wobu..... Nouveau | De Jean Pierre T Le 08-04-2008 à 19:07 sta |
|
Bonsoir..
Pour T Magis
Je vais moi aussi , si tout va bien récuperer un 410 Ribet des jardins cette fin de semaine...
Je serais donc interressé par le schéma si c'est possible.... merci d'avance
Jean Pierre T
|
|
| Sujet : wobu..... Nouveau | De Thierry Magis Le 08-04-2008 à 19:35 sta |
|
Pas de problème, j'ai les schémas du 410 A et du 410B. Dites-moi lequel c'est.
La qualité n'est pas terrible (car ces plans étaient en mauvais état) mais je crois que c'est lisible. il faudra imprimer toutes les pages et les réassembler.
Cordialement
Thierry
|
|
| Sujet : wobu..... Nouveau | De Filoch... Le 08-04-2008 à 19:50 sta |
|
Bonsoir Thierry,
Je suis preneur pour les schémas 410A, ma BAL supporte pas mal! de Mo..et j'ai fait du ménage dedans!
Merci!
Filoch.....
|
|
| Sujet : wobu..... Nouveau | De Jean Pierre T Le 08-04-2008 à 23:39 sta |
|
Bonsoir...
Je ne sais pas encore si c'est le 410A ou 410B ..je le saurais ce week end en allant le chercher..
Cordialement
Jean Pierre T
|
|
| Sujet : wobu..... Nouveau | De Jean Pierre T Le 11-04-2008 à 20:59 sta |
|
Bonsoir..je viens de le recuperer..c'est un 410A avec son plan...et sa notice..
Si quelqu'un est interressé ..je scannerai mais vu le nombre de pages...ça va prendre du temps..
26 pages d'explications plus les pubs et caracteristiques des materiel d'epoque. et errat divers,...etc
Il ne va plus me rester qu'a étudier la chose...ainsi qu'un collègue qui se reconnaîtra..car maintenant que nous avons un wobuloscope....il va nous falloir etudier pour...wobuler
Jean Pierre T
|
|
| Sujet : wobu..... Nouveau | De Filoch...ailleurs... Le 12-04-2008 à 10:48 sta |
|
Bonjour,
Grand merci a Thierry ,pour les sche
émas,que j'ai imprimé
Filoch....
|
|
| Sujet : wobu..... Nouveau | De Jean Pierre T Le 12-04-2008 à 20:44 sta |
|
Petite rectification l'appareil en ma possesion est bien un 410 A mais le schéma livré avec et un 411A or...il me semble que le 411A "n'exites pas" seul un 412... serait ce une erreur d'impression ou pas?
Pour le scan de la doc quelle resolution me conseillez vous pour pouvoir le mettre en ligne sans prendre trop de place tout en étant lisible?
Jean Pierre T
|
|
| Sujet : wobu..... Nouveau | De Thierry Magis Le 12-04-2008 à 21:22 sta |
|
Le schéma original du 410A mentionne bien ... modèle 410A.
C'est ce qui m'avait permis d'identifier ce plan, car je n'ai pas l'appareil. Ces docs faisaient partie d'un lot de schémas acheté en brocante, et que j'ai scanné intégralement, on ne sait jamais... Ca fait parfois plaisir à quelqu'un.
Cordialement
Thierry
|
|
| Sujet : wobu..... Nouveau | De Jean Pierre T Le 13-04-2008 à 17:55 sta |
|
Bonsoir, effectivement cela peut faire plaisir... à ce sujet si vous voulez me faire plaisir (pour la notice si vous l'avez.., car j'ai les deux plans)..
Je viens de vérifier les docs que j'ai recuperé avec mon 310A:
J'ai la "Notice technique et d'emploi" du 411A datée de décembre 1960. Il y est fait référence d'un galvanomètre "M1" qui sert à mesurer le niveau de sortie...or mon 410A ne comporte aucun galvanomètre
Et dans deux enveloppes differentes les shcémas:
du 410A, plan N° 273 du 01/12/55 (bonne qualité en noir et blanc)
et du 411A, plan N°359A du 31/10/58 (qualité violette tiré sans doute à l'amoniaque)
Voilà, merci d'avance
Jean Pierre T
|
|
| Sujet : wobu..... Nouveau | De Jean Pierre T Le 14-04-2008 à 18:42 sta |
|
Décidément...:310A à la place de 410A; shcémas au lieu de schémas...va falloir que je m'améliore..
Jean Pierre T
|
|
| Sujet : wobu..... Nouveau | De odion Le 21-10-2010 à 10:06 sta |
|
Bonjour.
Le 410 A peut il permettre l"alignement des transfos MF?
|
|
| Sujet : wobu..... Nouveau | De Adams Le 21-10-2010 à 10:25 sta |
|
Bonjour
<<Le 410 A peut il permettre l"alignement des transfos MF?>>
De radio ?
En principe oui,les problemes sont au niveau du "marqueur" les wobu ont un balayage en fréquence assez imprécis,sans marqueur on ne sait pas trop ou on se trouve sur la courbe à 455 KHz le marqueur interfere sur toute la courbe .
|
|
| Sujet : wobu..... Nouveau | De odion Le 21-10-2010 à 10:32 sta |
|
Mais il semble que le 410 possède un marqueur non?(photo jointe).
| |
|
| Sujet : wobu..... Nouveau | De Adams Le 21-10-2010 à 10:49 sta |
|
Ils ont presque toujours un marqueur qui produit des "pips" nets aux fréquences des MF TV mais pas aux fréquences MF radio.
|
|
| Sujet : wobu..... Nouveau | De Bombarde Le 21-10-2010 à 11:04 sta |
|
Bonjour,
Ca peut aussi servir à aligner des récepteurs ondes courtes. J'ai ce matériel dans l'atelier. C'est vrai qu'avec les FOS il n'y en a plus besoin . Un tuner, un FOS et le circuit demodulateur video et c'est parti
Maintenant pour les mires UER ou quadrillées pour dépanner les TV , Prendre un lecteur de DVD, avec un DVD enregistré sur un site qui a ce genre de mire, rentrer le signal sur la prise péri, et on peut dépanner à l'aise avec le son si on veut.
Cordialement
Bombarde
|
|
| Sujet : wobu..... Nouveau | De Pierrot du 82 Le 21-10-2010 à 11:48 cms |
| |
Ça m'étonnerait bien qu'on puisse aligner un poste radio avec un wobu pour TV qui démarre à 25 MHz !
Aucun rapport entre l'excurson de 9 KHz pour la radio AM et celle de 6 ou 12 MHz nécessaire à la TV
Le marqueur c'est bien, à condition d'avoir les quartz de la bonne fréquence...
| |
|
|
| Sujet : wobu..... Nouveau | De guy F6ctp Le 21-10-2010 à 16:27 sta |
|
Moi aussi j'ai fait un beau cadeau j'ai donné un "TELONIC".
|
|
| Sujet : wobu..... Nouveau | De Adams Le 21-10-2010 à 17:34 sta |
|
J'ai un ancien Wiltron avec un tiroir 100KHz 100MHz ........récup. sans doc.
Trois aiguilles Fmax. F min. Marqueur
Marqueurs à quartz 1 et 10 MHz
Trois formes de "Pip" au choix.
Sortie 1 W (30 dbm)
|
|
| Sujet : wobu..... Nouveau | De looping Le 21-10-2010 à 19:07 cms |
| |
Alors cette notice? Trouve?
| |
|
|
| Sujet : wobu..... Nouveau | De odion Le 13-11-2010 à 07:21 sta |
|
Bonjour. A l'attention de Jean-Pierre T. La documentation du 410 A m'intéresserais car Thierry viens de me passer le schéma du .A votre bon coeur.
|
|
| Sujet : wobu..... Nouveau | De Jacques (webmestre) Le 13-11-2010 à 10:43 sta |
|
Tout est dans les archives, de nombreuses mise à jour ce matin...
|
|
| Sujet : wobu..... Nouveau | De odion Le 13-11-2010 à 10:55 sta |
|
J'ai bien consulté les archives, je ne parle pas du schéma,mais de la documentation du 410A et Jean Pierre T semble la posséder; voir plus haut sur cette page......
|
|
| Sujet : wobu..... Nouveau | De ebonithe Le 21-12-2018 à 20:46 sta |
|
Bonjour, je recherche un wobulateur type 411A de Ribet Desjardins je m'en servais en 1965 j'étais employé en fabrication des téléviseurs je faisais de l'alignement des amplis MF son et
image,, en ce moment je répare des anciens téléviseurs NB et couleur cet appareil de mesure
le wobulateur le 411A était un appareil de laboratoire haute gamme j'aimerai si possible trouver un vendeur possible........ faire une proposition,
Merci d'avance
|
|
| Sujet : wobu..... Nouveau | De f17439 Le 22-12-2018 à 17:45 sta |
|
Bonjour à tous,
En 1965-1966 Fin de Ribet-Desjardin et Cocelam a repris la commercialisation de l’activité mesure de Ribet.

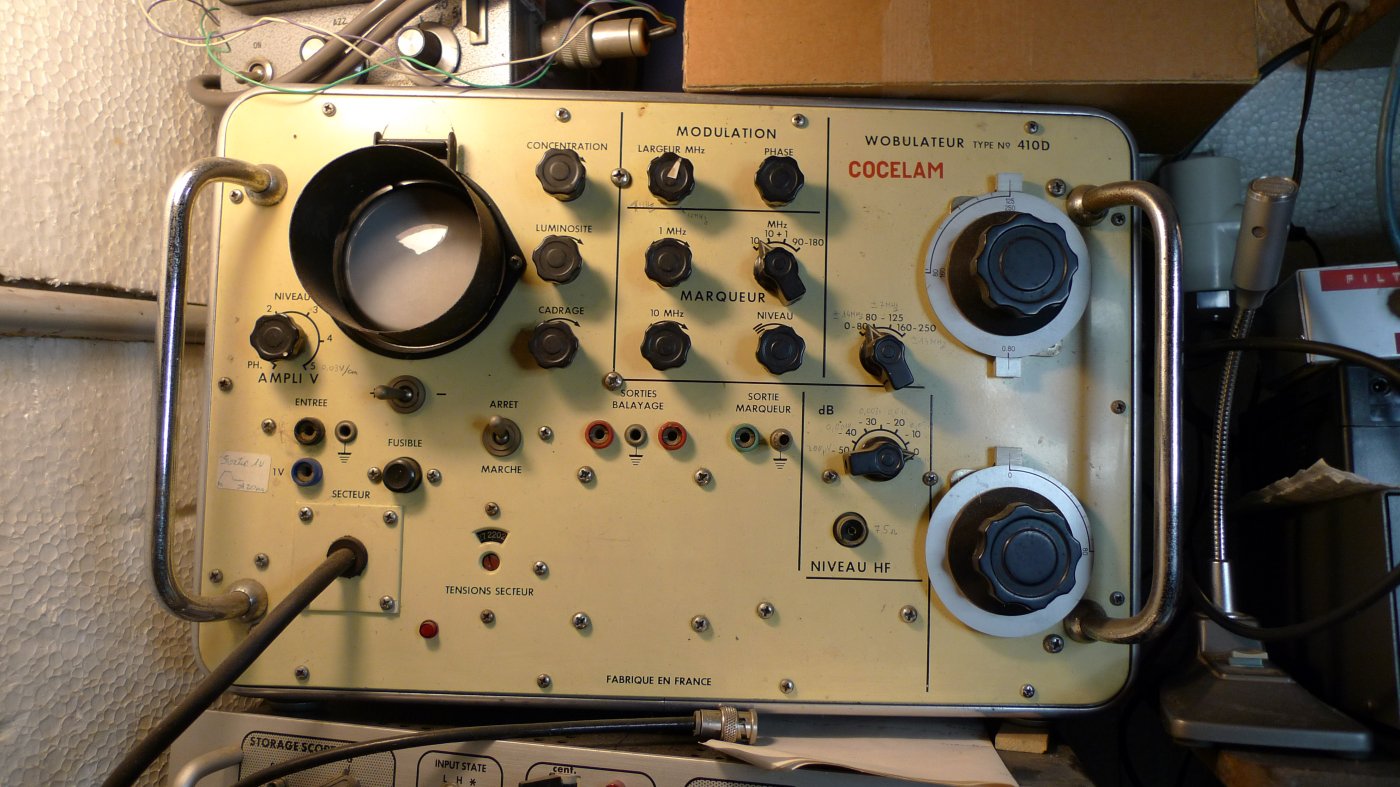

Je possède un Cocelam 410D, ce modèle D n’a pas été commercialisé par Ribet. Il est pratiquement neuf, ayant été très peu utilisé.
Cet appareil a été livré avec la notice d’emploi du 410B de 14 pages, sans schémas.
Jean
| |
|
| Sujet : wobu..... Nouveau | De F1SPI Le 22-12-2018 à 18:27 sta |
|
Bonsoir
voir les archives du forum.
|
|
| Sujet : wobu..... Nouveau | De F6FLC Le 22-12-2018 à 19:27 sta |
|
Bonjour,
dans les archive, il y a le 410, pas le 411A
ils ne se ressemblent pas -->
Michel...
| |
|
| Sujet : wobu..... Nouveau | De bozec Le 22-12-2018 à 19:46 sta |
|
bonsoir
dans le catalogue de 1957 le 411A y est décrit mais sans photo du modèle
dans la description il est indiqué que le produit est en cours de préparation et qu'il sera commercialisé courant 1958; malheureusement je ne possède pas le catalogue de 1958
cordialement Bozec
|
|
| Sujet : wobu..... Nouveau | De f17439 Le 22-12-2018 à 20:20 sta |
|
Bonsoir,

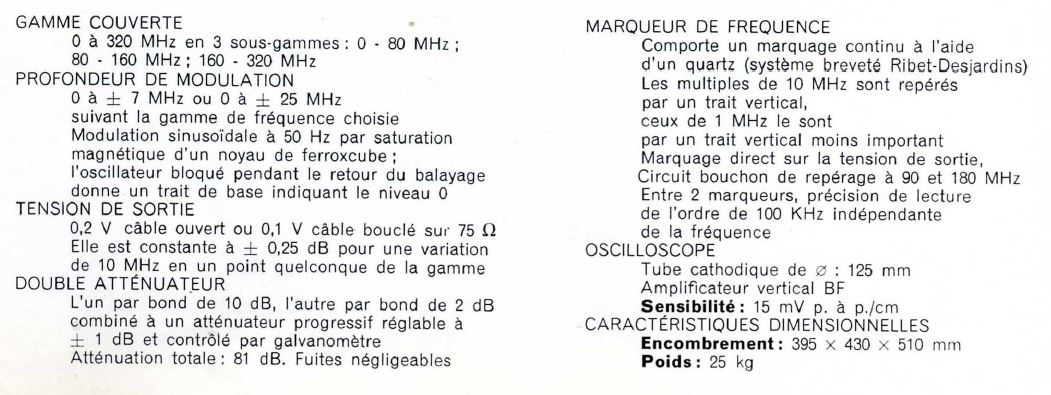

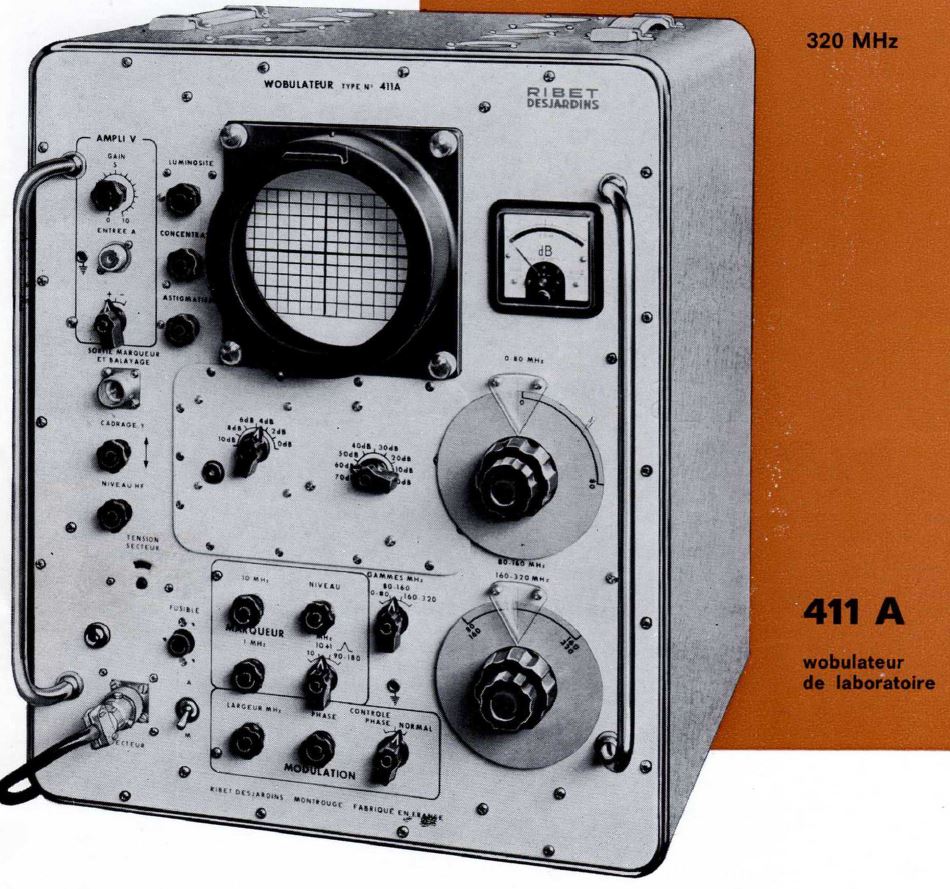

Photo et caractéristiques du 411A
Jean
| |
|
| Sujet : wobu..... Nouveau | De Tubologic Le 23-12-2018 à 01:33 sta |
|
Comme votre wobulateur inclut un oscilloscope (rudimentaire) il s'agit en fait d'un ''WOBULOSCOPE'' ! Ces appareils permettaient d'afficher en direct la courbe amplitude/fréquence d'un circuit à aligner pour que sa caractéristique globale entre dans un gabarit donné. Principalement utilisé pour l'alignement des circuits MF en télévision sa maîtrise tient autant de la science que de l'art. Très utile pour dérégler complètement les circuits accordés quand on ne sait pas s'en servir correctement. Une grande expérience est requise, que seuls possèdent encore certains rares dépanneurs TV de la première heure. Dans le cas contraire le résultat final risque bien d'être pire qu'avant d'entreprendre l'alignement. Très rarement utilisés en radio, sauf pour l'alignement des démodulateurs/discriminateurs FM et certains circuits AM à sélectivité variable. Il existait des ouvrages entiers uniquement consacrés à ce sujet, c'est dire à quel point il s'agit d'une technique délicate. Ceci dit sans vouloir vous décourager...
|
|
| Sujet : wobu..... Nouveau | De jcj Le 23-12-2018 à 07:09 sta |
|
Bonjour,
''... le résultat final risque bien d'être pire qu'avant d'entreprendre l'alignement. Très rarement utilisés en radio, sauf pour l'alignement des démodulateurs/discriminateurs FM...''

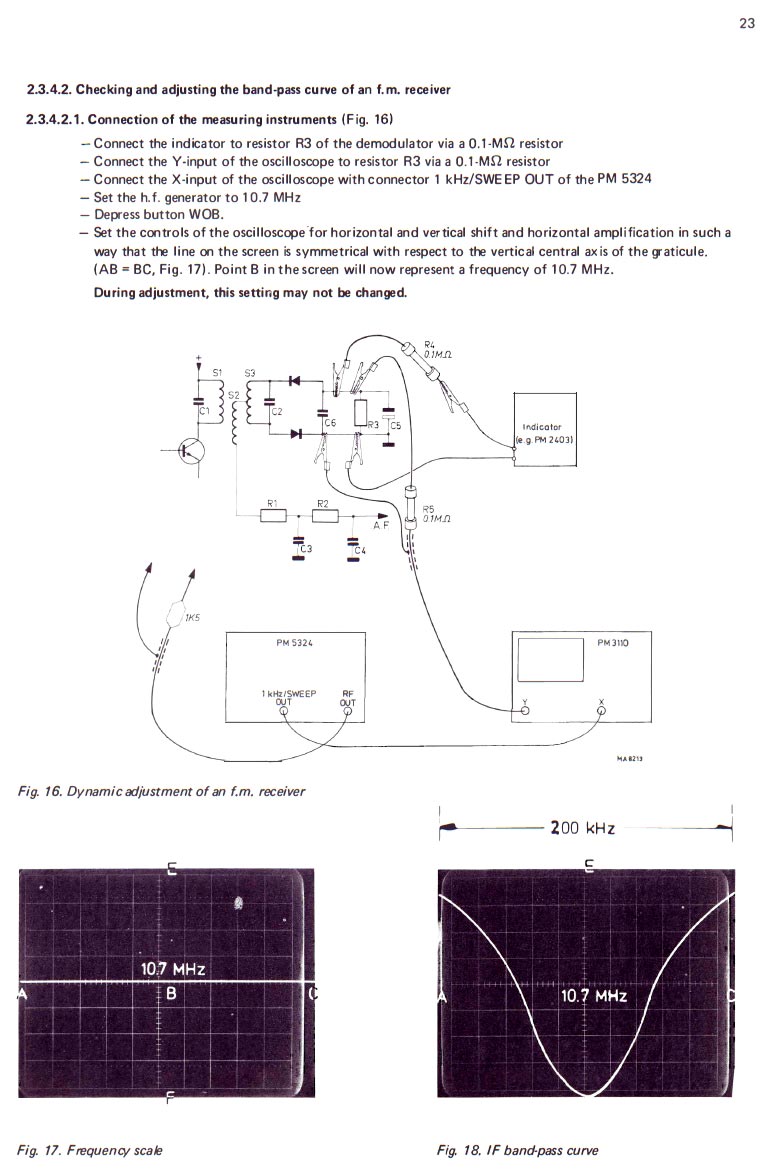

L'alignement rigoureux des récepteurs FM est quasiment impossible au wobu, sauf comme dit Tubologic voir la courbe en S du discriminateur, ce qui ne garanti en rien l'alignement correct de la partie moyenne fréquence.
La courbe de réponse de l'ampli MF ne peut être relevé sans perturber l'accord qu'a travers le discriminateur (après avoir dessoudé le chimique du détecteur de rapport). Ce qui donne lieu à des manipulations quasi impossibles (chimique du détecteur inaccessible, noyaux des transfo fi indévissables...). Doc de réglage Philips sur les 2 pages du haut ->
S'il y a des résistances ajustables pour agir sur l'immunité du détecteur à la modulation d'amplitude, ce n'est même pas la peine d'essayer.

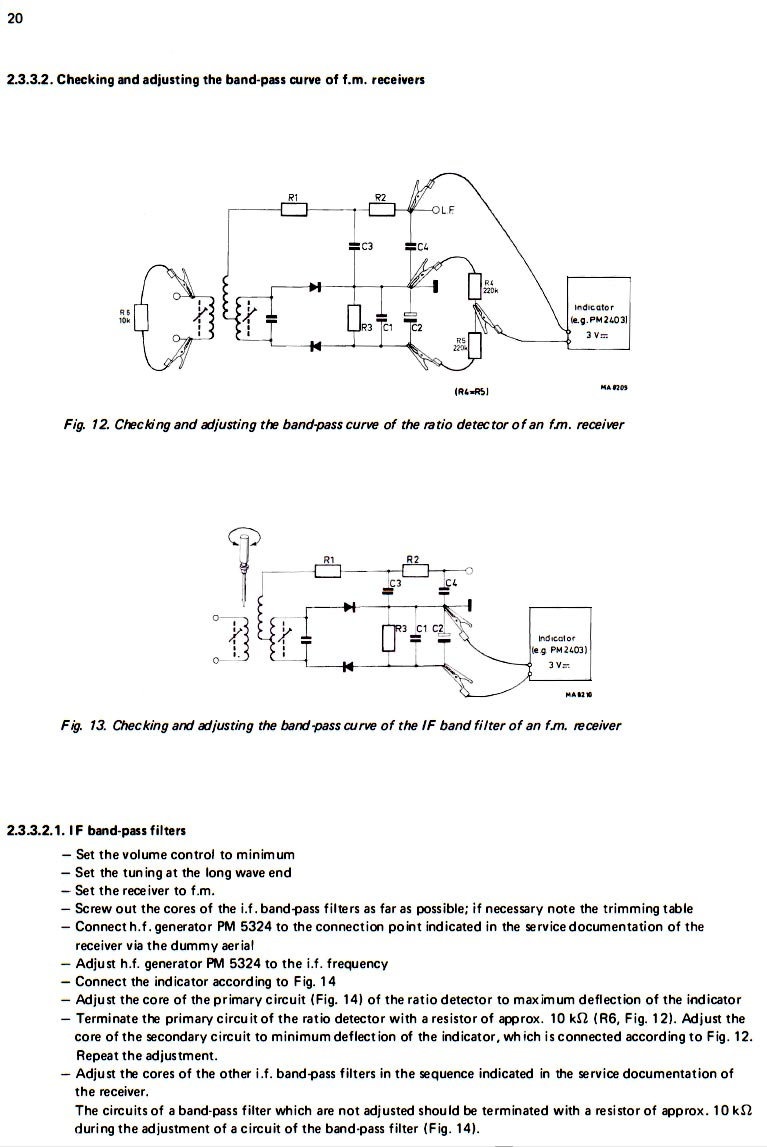

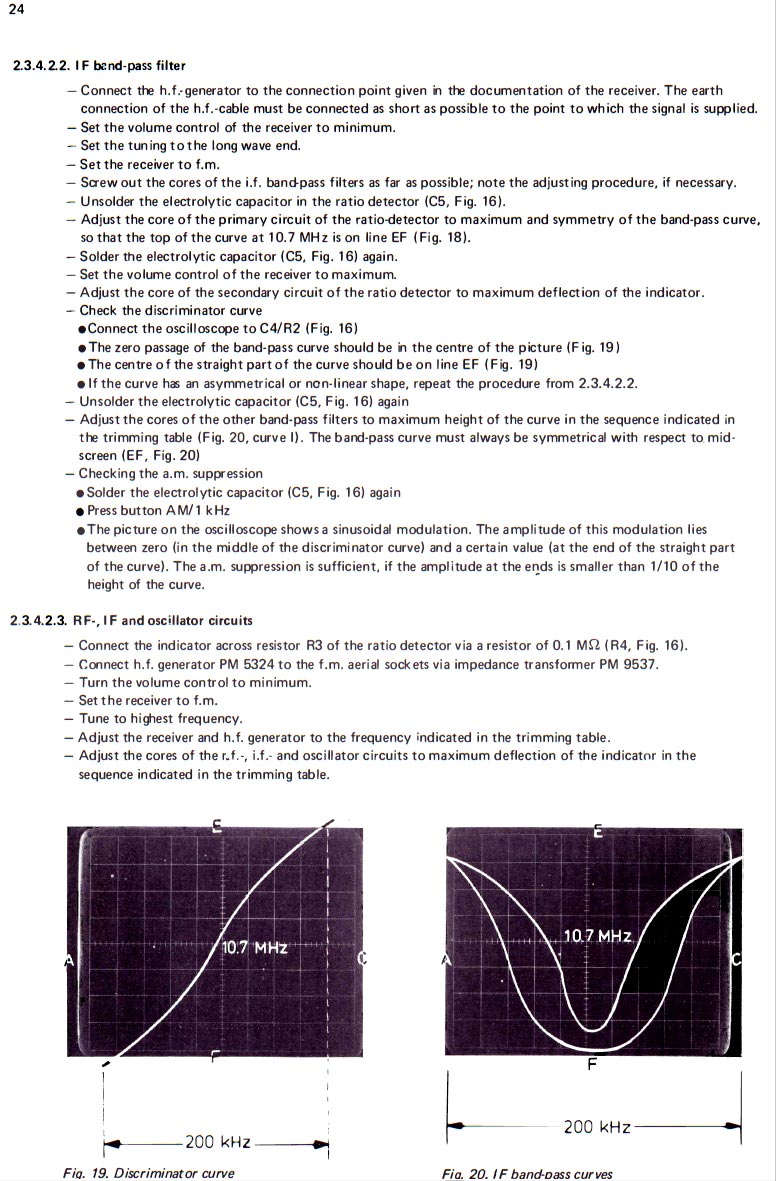

Finalement le seul réglage crédible est celui de la feuille du bas -> qui consiste à placer la composante continue BF au milieu de la tension du condo chimique. (réglage du primaire discriminateur et des transfos fi pour le maxi de tension aux bornes du chimique, réglage du secondaire discri pour centrer la composante continue BF au milieu de la tension du chimique).
Même pas besoin d'un oscillo...
Cordialement : jcj
| |
|
| Sujet : wobu..... Nouveau | De F6FLC Le 23-12-2018 à 12:22 sta |
|
Bonjour,
vous ne lisez pas en entier les messages ?
il a dit ceci :
je m'en servais en 1965 j'étais employé en fabrication des téléviseurs je faisais de l'alignement des amplis MF son et image
donc pas de pb pour l'expérience
Michel...
|
|
| Sujet : wobu..... Nouveau | De Tubologic Le 23-12-2018 à 16:43 sta |
|
Vous ne semblez pas les lire attentivement non plus: le post cité est de ebonithe et non filoch, le créateur de ce fil. D'autre part, mon commentaire est d'ordre généraliste et s'adresse à tous. A moins que vous ne supposiez que TOUS les intervenants de ce fil aient une grande expérience dans l'alignement au wobulateur, ce qui ne me semble manifestement pas le cas si j'en juge par les messages et questions postés.
|
|
| Sujet : wobu..... Nouveau | De F6FLC Le 23-12-2018 à 17:36 sta |
|
Je parlais de l'ajout des msg récent par ébonite qui a l'habitude de cet appareil, pas des msg qui ont 8 ou 10 ans
certains lui disent qu'il va tout désaligner sans expérience
rien de plus
|
|
| Sujet : wobu..... Nouveau | De Philippe Girard Le 23-12-2018 à 19:29 sta |
|
Pffffff......
C'est pas simple.....
Une lecture en diagonale, un melon gros comme une pasteque,un soupçon de mauvaise foi......
Et ça part en vrille......
C'est la vie en général......Si on s'écoutait....
Peut etre recréer ,a chaque fois,un nouveau fil..........................
|
|
| Sujet : wobu..... Nouveau | De Roger R Le 02-01-2019 à 01:22 sta |
|
Problème d'alignement on dirait: ils ne se captent pas
|
|
| Sujet : wobu..... Nouveau | De Mickel Le 29-03-2019 à 23:14 sta |
|
Bonjour pour tous
Jais besoin aux catalogue du R&D 411A + chemas electric. Vous pouvez me contacter sur (mango552@Hotmail.com) ou bien via WHATSAPP sur mon numero +96170265768 . si sa coute un peux se suis pres a acheter .mersi baucoup pour votre aids et exusez ma tres faible grammair .
|
|
| Sujet : wobu..... Nouveau | De bozec Le 30-03-2019 à 08:43 sta |
|
|
|
| Sujet : wobu..... Nouveau | De Mickel Le 30-03-2019 à 09:50 sta |
|
Mersi Bozec . Mais rien sur ce link
|
|
| Sujet : wobu..... Nouveau | De Mickel Le 02-04-2019 à 09:10 sta |
|
|
|
| Sujet : wobu..... Nouveau | De F6FLC Le 02-04-2019 à 12:25 sta |
|
Bonjour,
il n'y a jamais eu de doc Ribet chez KO4BB
Michel...
|
|
| Sujet : wobu..... Nouveau | De Mickel Le 03-04-2019 à 19:23 sta |
|
Alors Mr Michel ? Jais tres besoin du cette catalogue :( je suis pres pour acheter si qulq un la possaide . Jachette une copie pas du probleme
|
|
| Sujet : wobu..... Nouveau | De Mickel Le 08-04-2019 à 19:17 sta |
|
|
|
| Sujet : wobu..... Nouveau | De ebonithe Le 14-04-2019 à 19:58 sta |
|
Bonjour,
toujours à la recherche d'un Wobulateur 411 A de Ribet Desjardins j'ai été aux services techniques de ribet dans les années 1966 1968 je m'en servais pour régler les parties HF et FI des téléviseurs multi standard....... si vous avez une information dans ce sens pouvez-vous me la faire parvenir ne vous remerciant
cordialement
|
|
| Sujet : wobu..... Nouveau | De Mickel Le 19-04-2019 à 19:30 sta |
|

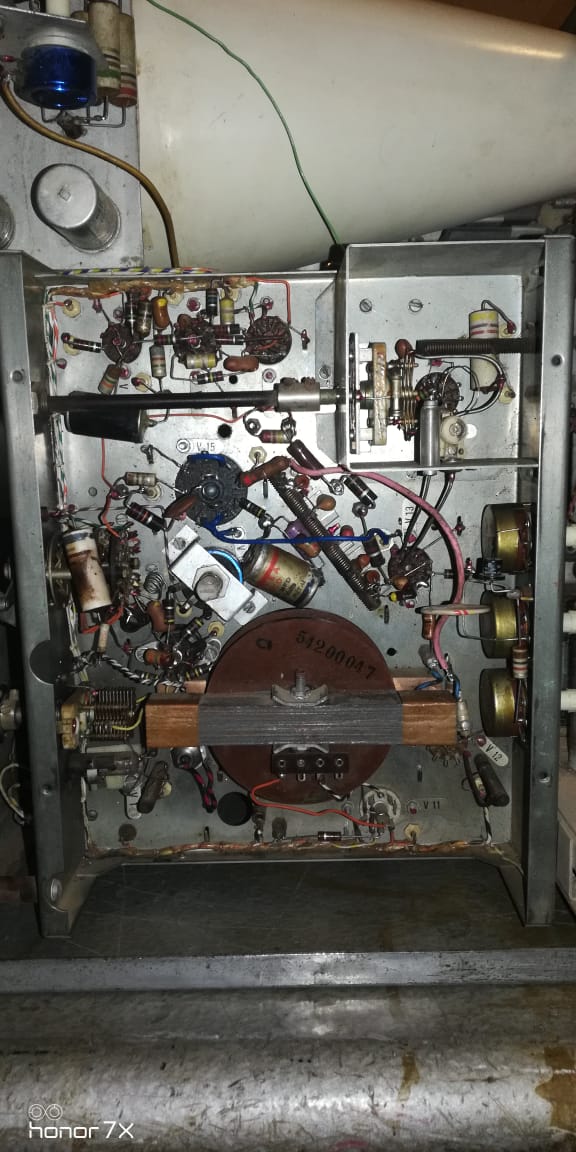

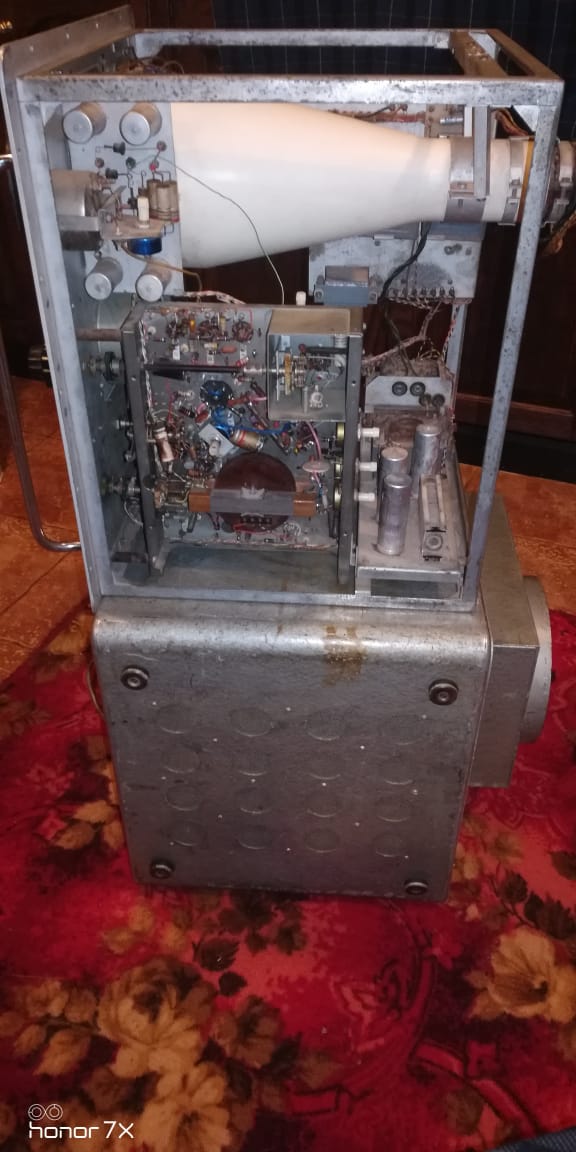

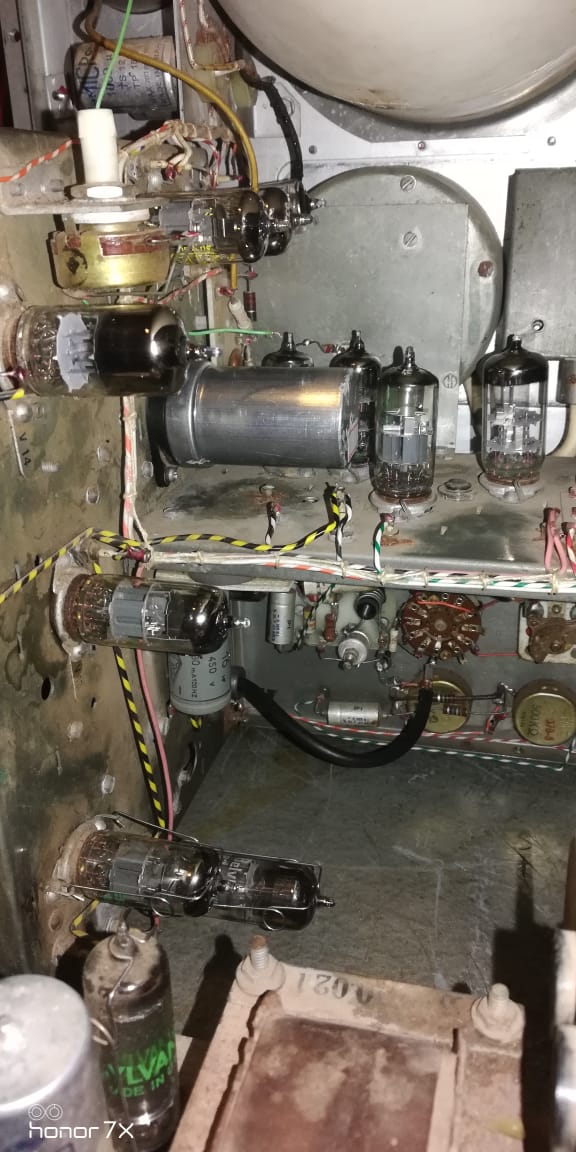

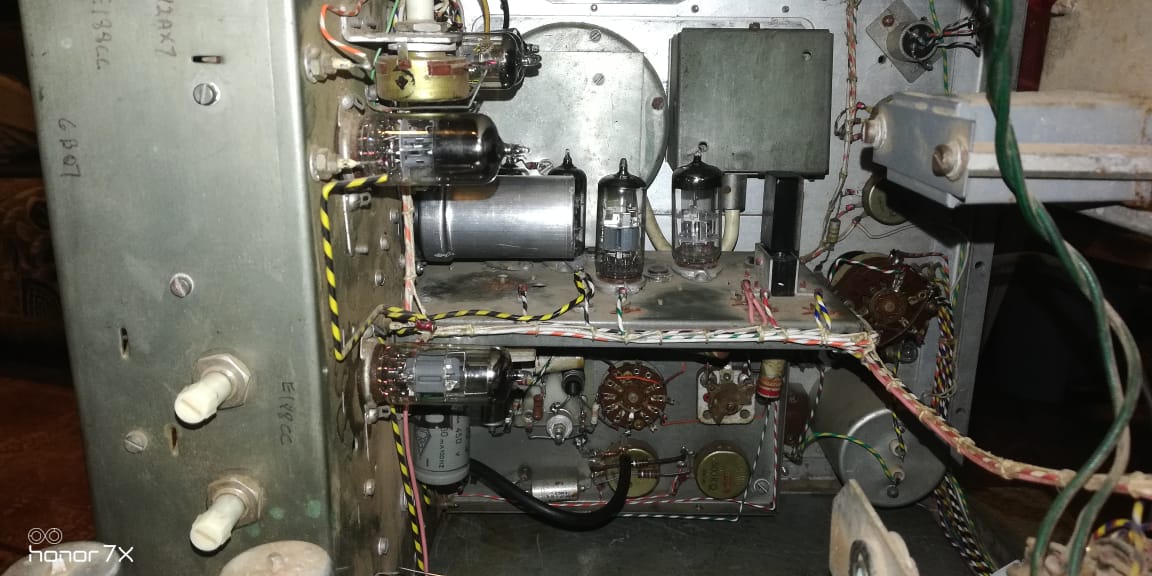

Bonjour
Je veux m'assurer que le schéma de câblage est correct, en particulier le V15, je veux m'assurer que la vanne est vraiment l'EF 50 ou le CV 1091 ou peut-être autre chose ???? des idées ? ??
Mersi a vous
| |
|
| Sujet : wobu..... Nouveau | De Mickel Le 30-04-2019 à 17:35 sta |
|
|
|
| Sujet : wobu..... Nouveau | De Radiolo Le 30-04-2019 à 18:03 sta |
|
j'avoue ne pas tres bien comprendre le probleme posé
ni le fond de l'histoire…..
|
|
| Sujet : wobu..... Nouveau | De Mickel Le 08-05-2019 à 17:54 sta |
|
Avez-vous la fiche électrique du Ribbet Desjardins 411A?
|
|
|
Journaux du site au 22/08/2022 à 10:26
