Sujet : Hétérodyne Nouveau | De tsradio87 Le 09-04-2008 à 12:24 sta |
|
bonjour a tous ,je suis a la recherche du schema et de la notice radio controle Hétérodyne modulée de type "MASTER",car a la sortie du filtre débrancher de l'appareil je me trouve avec 110 volts les condos ont été changer???
Cordialement xavier
|
|
Sujet : Hétérodyne Nouveau | De tsradio87 Le 09-04-2008 à 12:29 sta |
|

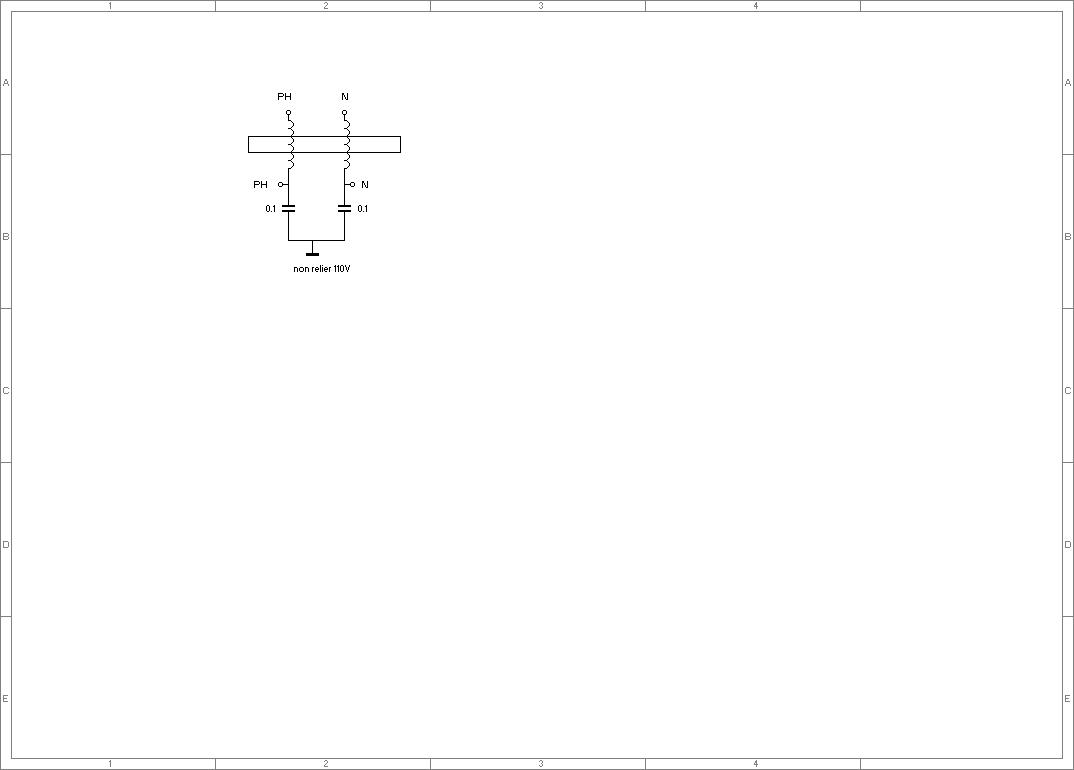

Le 110 V est sur la terre princioe PH bobine sortie condo sur la terre N bobine sortie Condo sur la terre voila le cablage.
|
|
Sujet : Hétérodyne Nouveau | De Pierrot du 82 Le 09-04-2008 à 14:53 cms |
| ![](tr.gif) |
Quelqun a-t'il compris ce message secret ?
Oui c'est un montage "tous-courants".
| ![](tr.gif) |
|
|
Sujet : Hétérodyne Nouveau | De Patoche Le 12-04-2008 à 19:34 sta |
|
Bonjour,

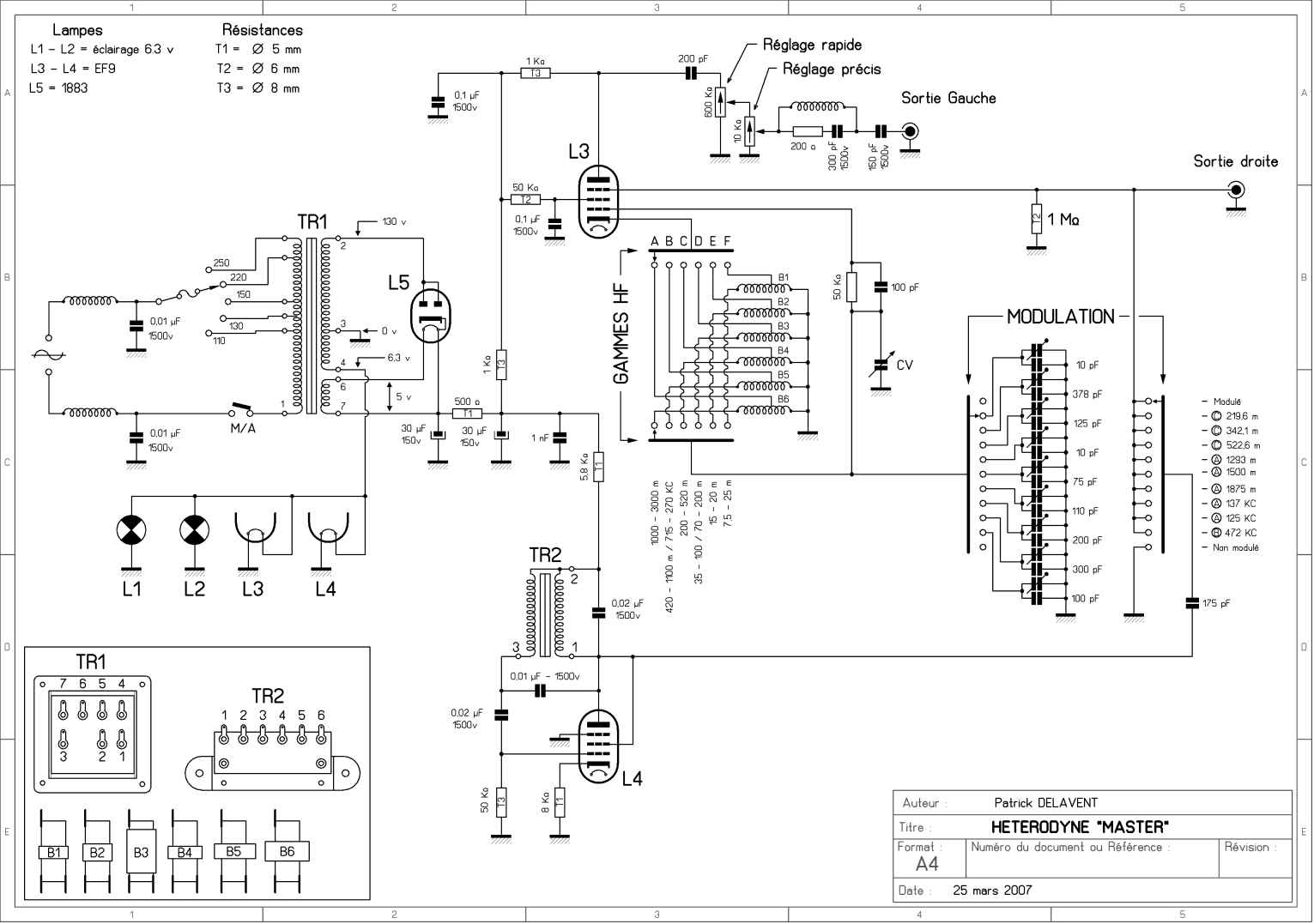

Voici le schéma du mien, ce schéma n'est pas un original mais un schéma que j'ai dessiné à partir de mon hétérodyne. J'espère que je n'ai pas commis d'erreurs en redessinant le cablage.
Si ça peut vous aider et correspondre au votre, car je crois savoir qu'il y a plusieurs versions différentes.
Cordialement Patoche.
| |
|
Sujet : Hétérodyne Nouveau | De jackoe Le 12-04-2008 à 19:50 sta |
|
Pouvez-vous préciser la liste des tubes qui équipent votre hétérodyne ? Il y plusieurs modèles ... ![[:??:]](s11.gif)
|
|
Sujet : Hétérodyne Nouveau | De Jean Pierre T Le 12-04-2008 à 20:46 sta |
|
| |
|
Sujet : Hétérodyne Nouveau | De Jean Pierre T Le 12-04-2008 à 20:50 sta |
|

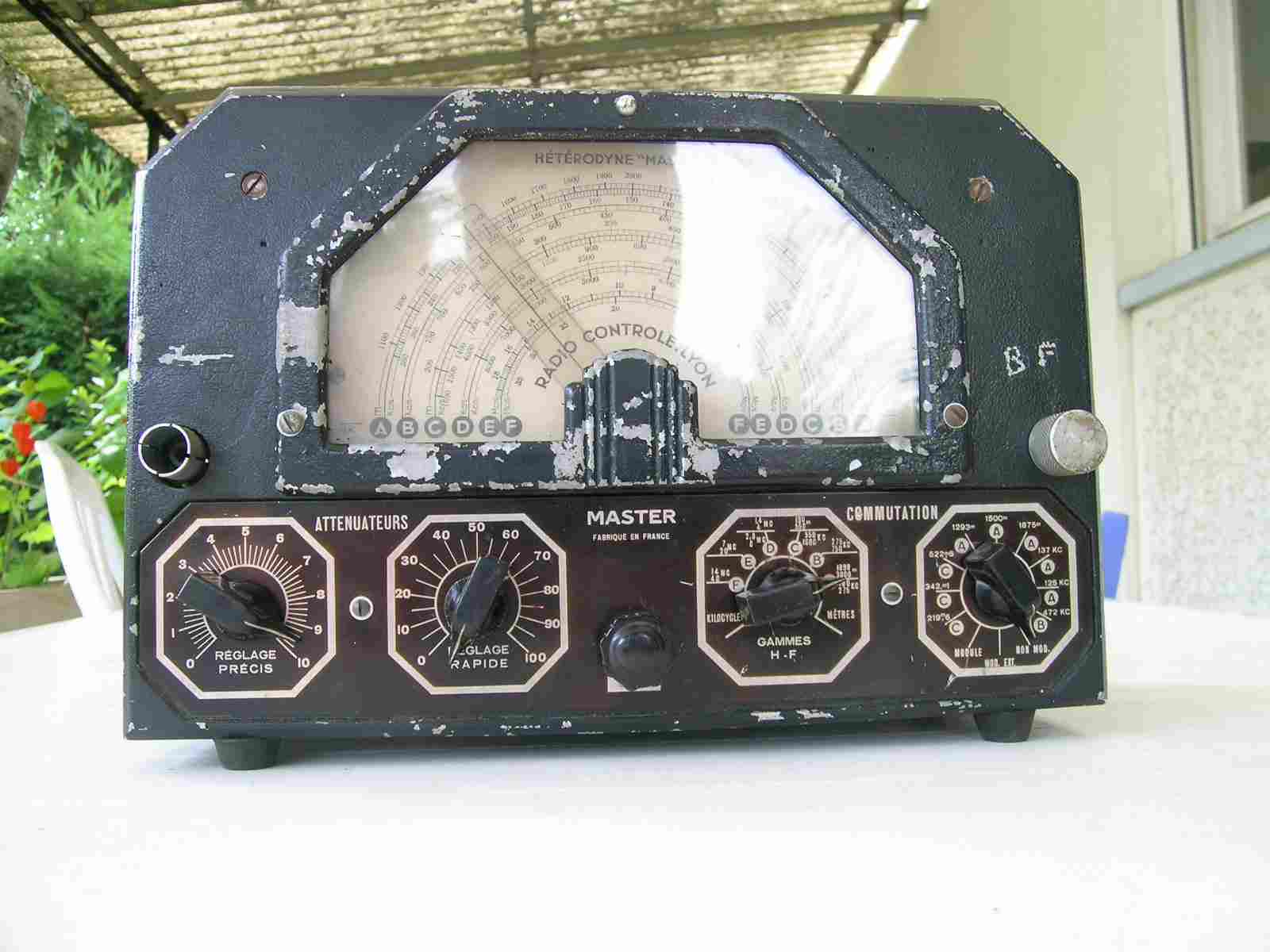

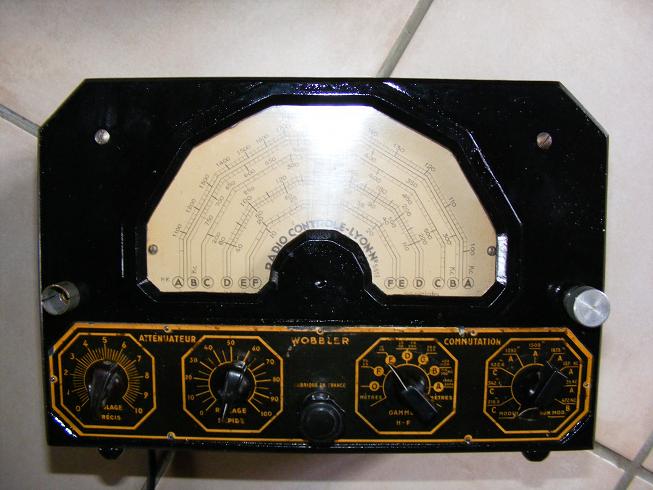

Bonjour...mauvaise manip sur le post du dessus (je ne suis pas un habitué de l'inclusion des photos)..donc est ce celui ci si oui j'ai de la doc dessus..
Jean Pierre T
| |
|
Sujet : Hétérodyne Nouveau | De tsradio87 Le 12-04-2008 à 21:04 sta |
|

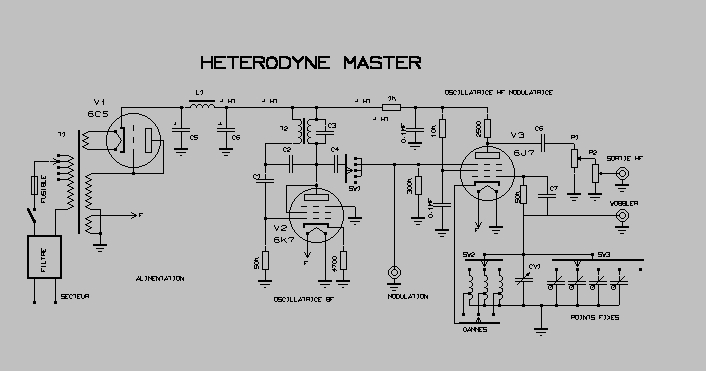

Il y a un filtre un petit schema mieux qu'une mauvaise explication.
la photo est la méme les lampes sons 6C5 6J7 6J7
| |
|
Sujet : Hétérodyne Nouveau | De jackoe Le 12-04-2008 à 21:13 sta |
|
|
|
Sujet : Hétérodyne Nouveau | De Jpg Le 12-04-2008 à 21:29 sta |
|
sur le même modèle: 6c5 redresseuse, 6k7 oscillatrice B.F., 6j7 oscillatrice H.F. modulatrice.
|
|
Sujet : Hétérodyne Nouveau | De tsradio87 Le 12-04-2008 à 21:29 sta |
|
Oui mai elle a du ètre modifier car il me semble que les lampes d'origine sons 6C5 6K7 6J7??
Cordialement
|
|
Sujet : Hétérodyne Nouveau | De tsradio87 Le 12-04-2008 à 21:31 sta |
|
Deux message en méme temps ![8-()](s9.gif) ect ce que qu'elle qu'un aurai ce schema ainsi que la notice de fonctionnement??
Cordialement
|
|
Sujet : Hétérodyne Nouveau | De Pierrot du 82 Le 12-04-2008 à 21:42 cms |
| ![](tr.gif) | La notice d'un hétérodyne : brancher, allumer, utiliser !
| ![](tr.gif) |
|
|
Sujet : Hétérodyne Nouveau | De tsradio87 Le 12-04-2008 à 21:45 sta |
|
OK pas de probléme de ce coté la ,c'est juste pour qu'il soit complet avec sa notice!!
Cordialement
|
|
Sujet : Hétérodyne Nouveau | De jackoe Le 12-04-2008 à 21:50 sta |
|
Je dois avoir une notice spécifique MASTER quelque part dans un HD, mais sans adresse à courriels, point de salut ... ![:-D](s2.gif)
|
|
Sujet : Hétérodyne Nouveau | De tsradio87 Le 12-04-2008 à 21:54 sta |
|
C'est fait je vous est envoyer mon adresse mail.
Cordialement
|
|
Sujet : Hétérodyne Nouveau | De Pierrot du 82 Le 12-04-2008 à 22:24 cms |
| ![](tr.gif) | L'adresse mail, elle est en clair dans les petites annonces !
| ![](tr.gif) |
|
|
Sujet : Hétérodyne Nouveau | De jackoe Le 12-04-2008 à 22:25 sta |
|
C'est fait ! Je vous ai envoyé le pdf idoine, Xavier. ![;-)](s5.gif)
|
|
Sujet : Hétérodyne Nouveau | De tsradio87 Le 12-04-2008 à 22:33 sta |
|
Merci jackoe pour la notice ,dans les petites annonces???
Cordialement
|
|
Sujet : Hétérodyne Nouveau | De tsradio87 Le 19-04-2008 à 14:03 sta |
|
Hétérodyne master radio controle terminée et complète ,merci a tous .
Cordialement xavier![:o)](s0.gif) ![:o)](s0.gif)
| |
|
Sujet : Hétérodyne Nouveau | De Jean Pierre T Le 26-04-2008 à 00:28 sta |
|
Bonsoir..
J'ai le même à la maison!!! mon problème était les prises (sortie HF et entrée modul) ... si cela interresse quelqu'un j'ai réalisé deux petits adaptateurs un pour BNC l'autre pour cinch..à base de tuyau de cuivre de plomberie, de bouchon en cuivre, de fiche banane et de colle thermo..
Les photos...ben demain car là tout le monde dort à la maison..
Jean Pierre T
|
|
Sujet : Hétérodyne Nouveau | De Jean Pierre T Le 26-04-2008 à 10:54 sta |
|
Il fait beau, l'éclairage est bon voici quelques photos comme promis:
Jean Pierre T
| |
|
Sujet : Hétérodyne Nouveau | De Pierrot du 82 Le 26-04-2008 à 14:21 cms |
| ![](tr.gif) |
Ils sont jolis tres adaptateurs, Jean-Pierre, je n'en ai pas de tels dans ma collection...
Par curiosité, quelles sont les caractéristiques de ces prises coax : le diamètre du conducteur central est de 4 mm, et quel est le diamètre intérieur du conducteur périphérique ?
On dirait 15 à 16 mm...
| ![](tr.gif) |
|
|
Sujet : Hétérodyne Nouveau | De Jean Pierre T Le 26-04-2008 à 15:02 sta |
|
Quelques précisions:
- Bouchon plomberie de 16
- Dans lequel on insère un petit bout de tuyau de cuivre de 16 qui ne doit pas dépasser du bord du bouchon... (J'ai été obligé de passer par du 16 car si j'avais mis directement un bouchon de 14, l'écrou de fixation de la prise ne rentrait pas..)
- Là il ne faut pas oublier à ce moment d'installer l'écrou qui servira à bloquer la prise...
- Ensuite on insère un tube de 14... ouf! (bien sur le tout décapé et enduit de pâte décapante).
Après on soude le tout....
Ensuite il ne reste plus qu'à souder la fiche banane sur la prise de chassis...éventuellement on ajuste la longueur pour obtenir le dépassement souhaité...
On visse le tout sur le bouchon..
Une fois cette opération réalisée et le centrage correct...on rempli avec de la colle thermo...
Il ne reste plus qu'à polir....
(Pour Pierrot du 82: je n'ai pas compris le sens de la question... si c'est pour connaîte l'impédance ou autre caractéristique de la chose aucune idée... ce qui m'interressait c'était de pouvoir utiliser mes cables actuels..)
Jean Pierre T
|
|
Sujet : Hétérodyne Nouveau | De Pierrot du 82 Le 27-04-2008 à 00:03 cms |
| ![](tr.gif) |
Beau travail et bien expliqué, Jean-Pierre !
Non, je ne cherche pas à calculer l'impédance, ça doit être 75 ou 50 ohms, en fait je cherche a identifier le type de connecteur !
Ça doit être français et préhistorique, ou peut-être allemand... Il me semble que Metrix utilisait ce genre de truc sur ses génés H comme le 931.
| ![](tr.gif) |
|
|
Sujet : Hétérodyne Nouveau | De Jean Pierre T Le 27-04-2008 à 00:34 sta |
|
Ha d'accord...
Quand on regarde l'intérieur de la prise de l'hétérodyne, on s'aperçoit que c'est une simple fiche banane de chassis noir (modèle courant)..
Jean Pierre T
|
|
Sujet : Hétérodyne Nouveau | De tsradio87 Le 28-04-2008 à 19:14 sta |
|

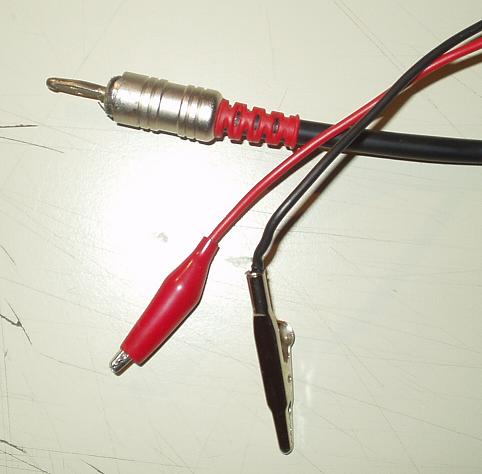

Voici le mien beaucoup plus modeste
Cordialement
| |
|
|
