Bonjour,

ce matin j'ai été à une Brocante de Campagne, mais pas dans l'idée de base de trouver un poste, je cherchais autre chose, c'est là que je suis tombé en arrêt devant cet oscilloscope du début des années 50 je pense, je discute avec le type qui me dit qu'il le vend en tant qu'objet qu'il ne marche sans doute pas mais qu'il est complet apparemment selon lui.. vient l'étape du prix.. de 10-15€    à... 7€ j'ai usé de l'argument de "il a souffert; les condos doivent être secs" "il manque les sondes" ! donné à ce prix !

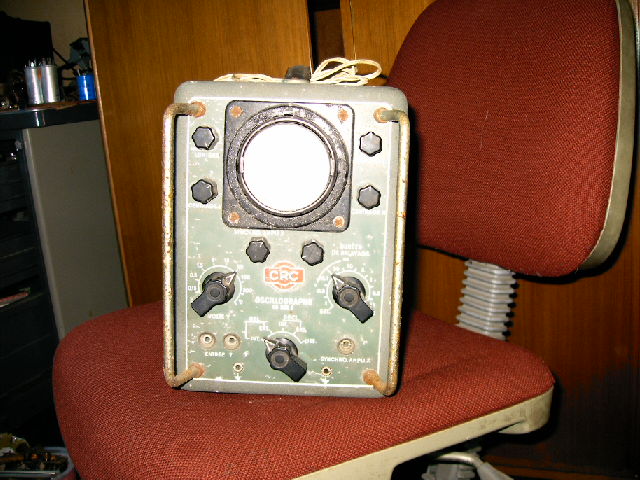

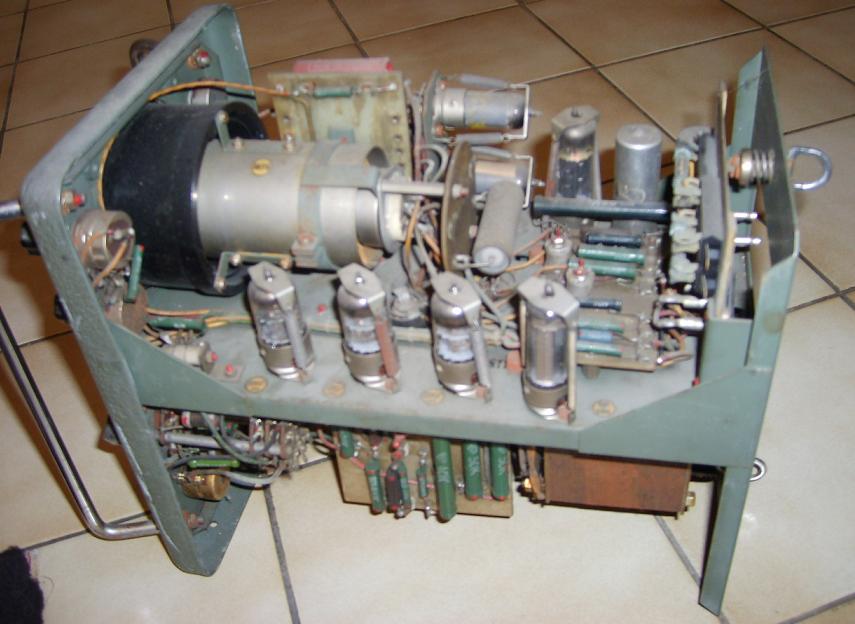

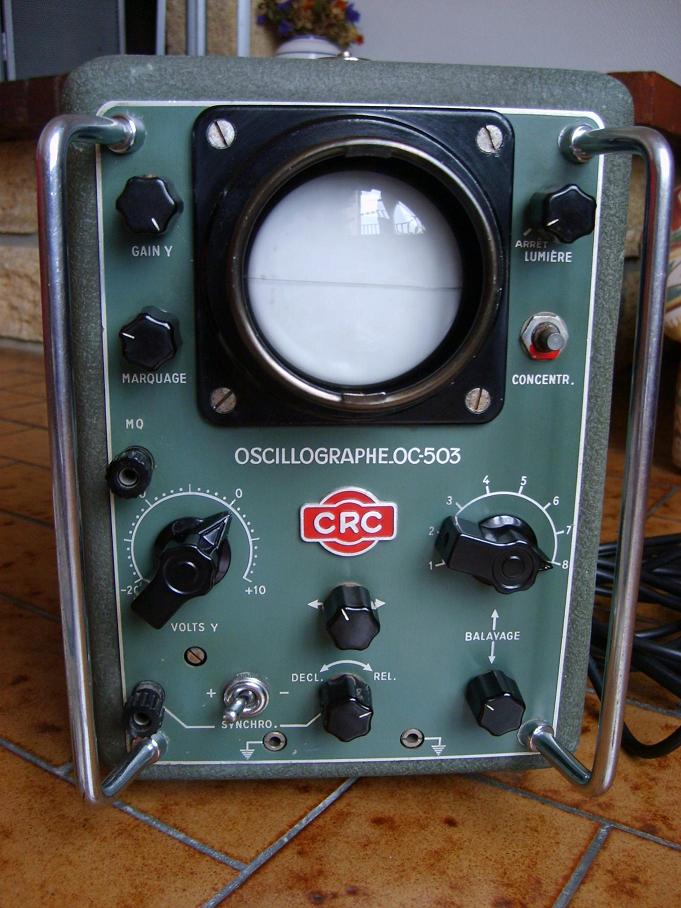

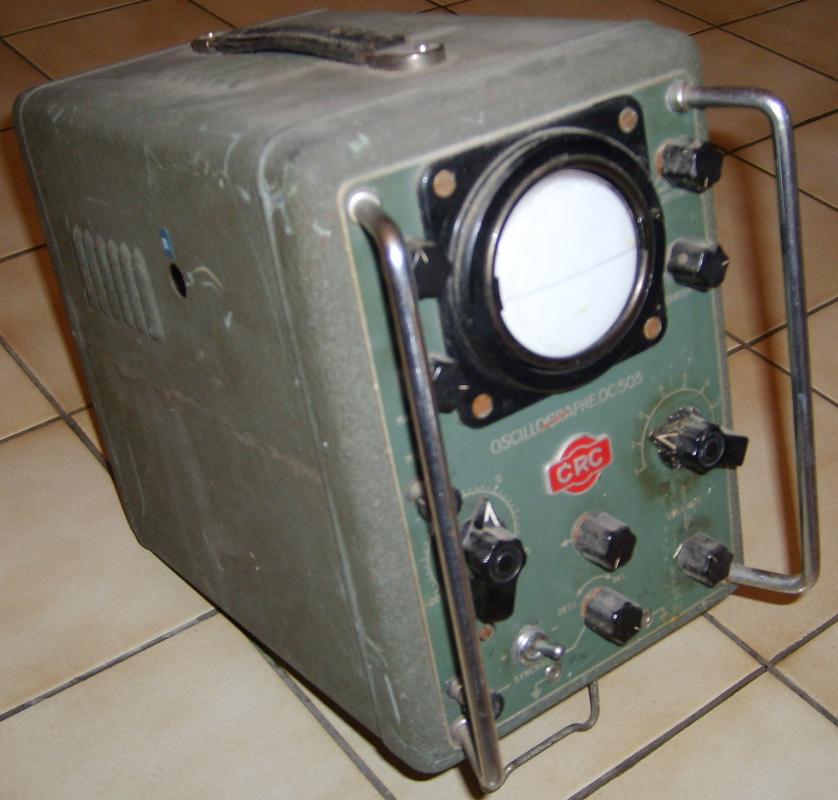

les photos du bébé

je suis à la recherche de la doc et surtout savoir comment fabriquer des sondes puisques celles d'origine sont absentes..

merci d'avance !

(photos à suivre)

il n'est pas aussi gros qu'il en a l'air

je listerai les lampes

il y a un fusible temporisé qui est bon et un autre de rechange

le transfo visuellement n'a pas l'air d'avoir cramé

après maintes vérifications j'ai mis l'oscillo sous tension, sans valves puis avec pour vérifier que le tube n'était pas pompé avant une remise en forme complète... heuresement le point vert est bien lumineux et se déplace en bougeant les potentiomètres. je coupe l'alimentation. Les condensateurs sont froids, mais je les changerai de toutes façons.

conclusion: le tube cathodique est bon, l'oscillo n'a pas subit de bidouillages, les lampes (que je listerai tout à l'heure) ont l'air bonnes, le transfo est bon.

pour les sondes, c'est juste 2 bouts de fil ou il y a des composants dedans ?

Merci à tous !

Gaëtan

C'est amusant, il y a le même à vendre dans les annonces de TsfRadio :

http://www.tsf-radio.org/pg.php?p=7

14/12/2007 17:44  Oscilloscope CRC OC503

Sinon pour les sondes 1 fil blindé avec 2 fiches bananes devrait suffire vu la faible bande passante de l'appareil (moins de 1 MHz)

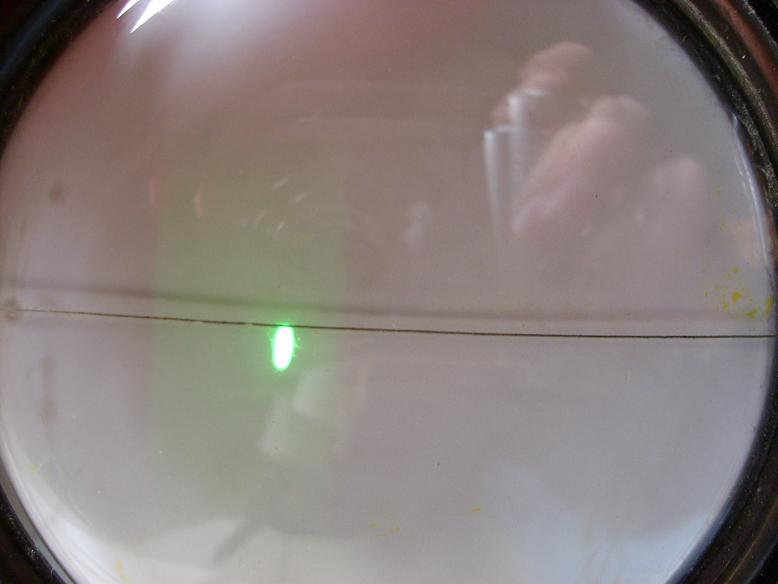

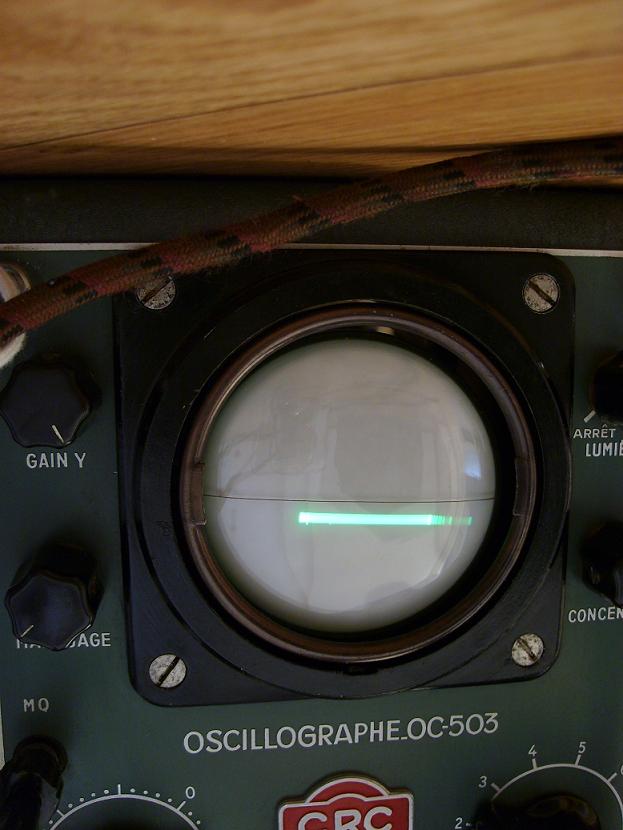

On voit sur la photo que le tube est marqué (ligne sombre horizontale) mais ce n'est pas très grave !

Pas de schéma, bien que cet oscillo ne soit pas rare...

Attention Gaétan, il y a des tensions de 500V à 1000V sur le culot du tube et les potentiomètres (cadrage, lumière, concentration)

Le tube n'est pas marqué c'est un fil métallique pour le cadrage

sinon j'évite de promener mes doigts sur le chassis en route (et même débranché, à cause de la tht),

où se trouve la THT sur les oscillo pour pouvoir la décharger ?

merci de ta réponse !

Donc la THT (en fait c'est de la HT) se trouve dans l'alim.

Comme dit Jacques, c'est une HT négative qui s'ajoute à la HT positive qui sert aux autres tubes de l'oscillo.

Voici un schéma d'oscillo du même genre :

http://bama.edebris.com/manuals/centrad/673

Merci, donc pas de risque d'électrocution 5-10 minutes après débranchement ?

la liste de mes tubes, il y a peut-être des erreurs dues à la typographie fifties des noms des tubes sur le chassis..

DG715

trois tubes 12AT7

6X4

6Y4

deux tubes 6AV6

12AU7

Gaet, attention de ne pas laisser le spot trop longtemp à la même place, tu risque de marquer le tube, et ça peux aller très vite plus le spot sera concentré !

Au changement de tous les chimiques, bien respecter les tenues en tension des chimique !!!, perso je changerai aussi tous les condensateurs non polarisés !

DG7 15 je ne connais pas , c'est pas plutôt DG7/5 ?

Pierre

bonsoir;

pour le spot sur le tube je ne laisse pas le point au même endroit, je le déplace à l'aide des potards et la luminausité est habituellement réglée sur faible, là c'était pour la photo..

le tube est un dg7/5, je pensais que le / était un 1 stylisé

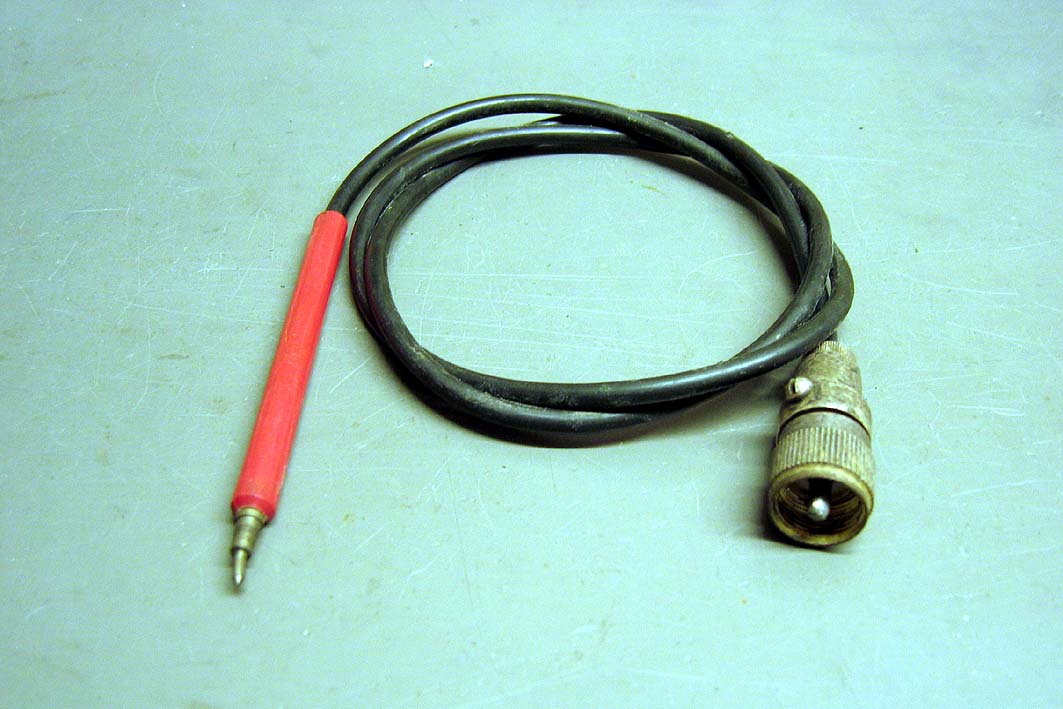

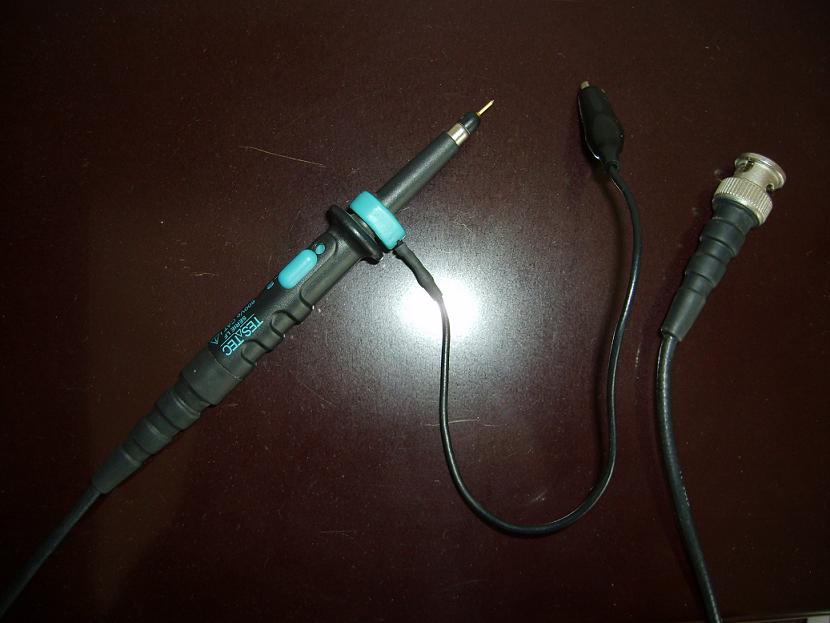

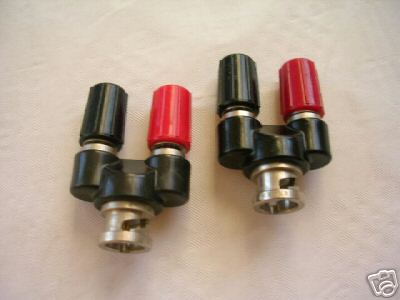

merci pour la photo de la sonde, je m'en ferai une prochainement à base de fil coaxial je pense ou un truc semblable

les chimiques; je vais placer par ex 2 condos de 250v 8mF en // avec des résistances pour faire un 32mF 500v

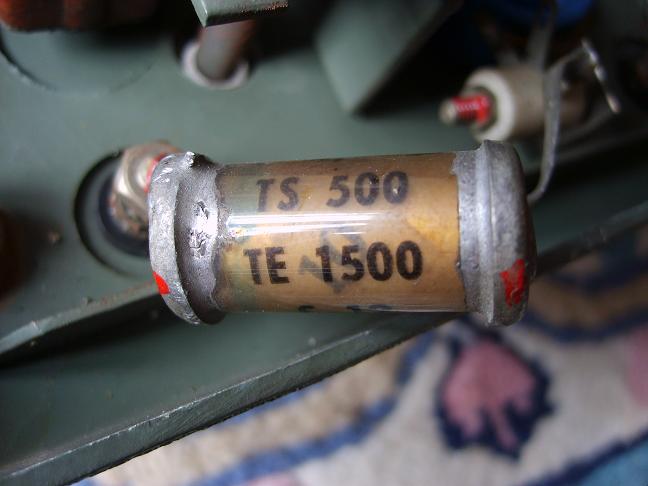

pour les faibles capas si c'est marqué "1500v" je mesurerai la tension à leurs bornes en laissant une bonne marge de tension d'isolement quand je les remplacerai

Merci à tous, je bosserai un peu dessus ce WE

j'ai mesuré la tension aux bornes des condos de 32µF 500v et je ne trouve que 35v à leurs bornes (même au démarrage) pour la plupart!

je ne pourrais pas en prendre isolés à 50 ou 75 v par exemple ? ce serait plus simple et moins coûteux..

je viens aussi de mesurer quelques résistances, les 3/4 des résistances du poste sont HS (40k au lieu de 20 60k au lieu de 20....) heuresement que j'ai du stock.....!!

bonne soirée à tous !

<<<<je vais placer par ex 2 condos de 250v 8mF en // avec des résistances pour faire un 32mF 500v>>>

Pourquoi des résistances puisse qu'ils ne sont pas en série ?

Pour faire un 32µf, il t'en faudra quatre !

Pierre

euh oui, je me suis emmellé les pinceaux, je l'avais déjà fais (correctement! en remplaçant un 5nF 670v par 2 condos 10nF400v en série avec les résistancesen // sur chacun d'eux) mais là j'ai buggé..

donc même si ils n'ont que 35v à leurs bornes je dois faire un montage isolé à 500V ?

tout à l'heures photos de l'autopsie d'un condensateur 32 complétement pourri qui a gorgé le papier de jus qui s'est cristalisé, un peu comme une vieille pile; et aussi l'identification d'une résistance brûlée

Merci d'avoir repris Pierrot !

Pierre

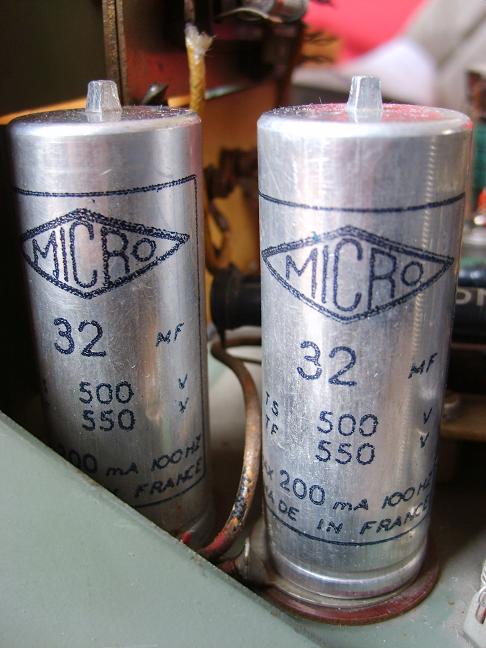

je trouvais que ce condensateur de 32mF 500v avait une sale tête.. j'ai découpé le papier  dur toute sa longueur car il ne voulait pas coulisser le long du corps métallique.. et pour cause !

le corps est complètement rongé, plus rien à en tirer.. j'ai quand même gardé le papier, je me débrouillerai pour reconditionner le(s?) nouveau condensateur dedans...

le tube cathodique,

en le déposant pour nettoyer l'entourage noir j'ai découvert une fonction accessoire de l'entourage noir: on peut sortir un tube qui fait de l'ombre sur le tube et permet de baisser la luminosité de celui-ci (et de l'économiser..)

voir photo suivante

je crois que c'est ça, oui

merci JC

j'ai trouvé ça au fait, il serait donc de 1950 si j'en crois l'auteur

http://www.beiret-communication.com/images/w_1950-_OSCILLO_OC_502_S-CRC.jpg

Les condensateurs aux papier de marque Sire ne pas cuit en principe, mais par acquis de conscience, si tu peux les changer si tu veux, même si les nouveaux n'ont pas la même forme, tu arrivera sans problèmes à les caser !!

Si les chimiques sont tous comme sur la photo, effectivement poubelle sans hésiter !!, par contre si tu t'ammuse à mettre plein de condos pour arriver aux valeur requises tu risque peut être d'être emmerdé par la place, il doit être possible de pouvoir en trouver d'approchant, peut être qu'ils en ont chez <<La radio pour tous>> !!, ils faut leur demander par mail !, sinon on trouve des condos pas cher sur Ebay, a voir !!

http://radio-pour-tous.com/

Chez eux il y a même des DG7/5 neufs pour 10€ pièce !!

je pense que je prendrai l'option 10µF + 22µF 450v en //, c'est le plus économique, parce que si actuellement je mesure une tension faible aux bornes des vieux condos, rien ne me dit que quand je vais commencer à les changer la tension ne remonte à 350v part ex... et donc je ne veux pas risquer de fusiller qqch en installant des condos isolés à 100v par ex

je retiens cette solution normalement

et puis bonne nouvelle, ma soeur m'a appris qu'il y avait une "caverne" dans le grenier d'une personne agée qui part en maison de retraite et que je pourrai les récupérer sois une 15 aine de postes à ce qu'elle m'a dit... à suivre !

bonne aprèm! a+

On peux y aller ensemble si tu veux !!

Pierre

>> fred

merci fred;                             L'histoire de victor?  j'ai pas suivi, j'ai un accès difficile à internet en semaine..

je ne sais pas si il y aura des pièces avec, c'est dans le grenier d'une maison de campagne, d'après ce qu'on m'a dit récemment ça fait plus de 25ans que personne n'y a touché et les souris ont peut-être grignoté les HP m'a-t-ont dit, mais ça reste a voir.. apparemment il y en aurait "des en bois et des en backellite", et sinon ça finira à la benne un jour où l'autre

j'essayerai de remplir une bétaillère avec tout ça dans quelques semaines (un mois je pense)

>>ghibli 1 :

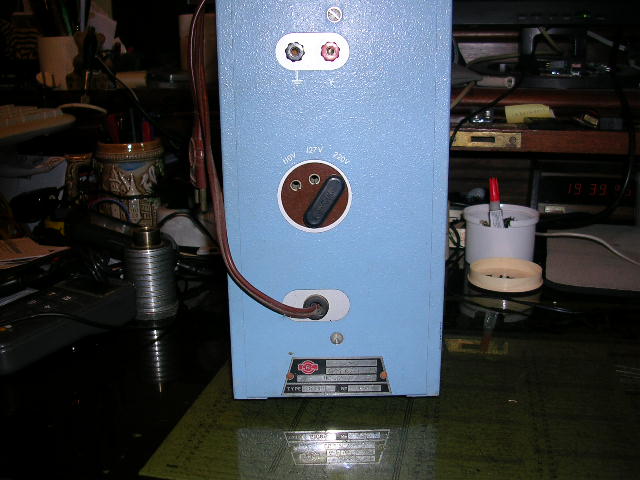

je ne sais pas si mon oscillo est conçu comme ça; il y a 2 fiches bananes sur l'appareil pour y connecter les sondes, de toutes façons je dois contacter un collectionneur (et même 2!) qui possède le même oscillo que le mien pour 2 choses:

lui demander la valeur d'une résistance brûlée sur mon appareil, savoir quel type de sonde il utilise (sur la photo l'oscillo fonctionne...) http://www.tsf-radio.org/avimg/oc503.jpg

bonne soirée (et bon WE pour ceux qui font le pont...!) et merci à tous

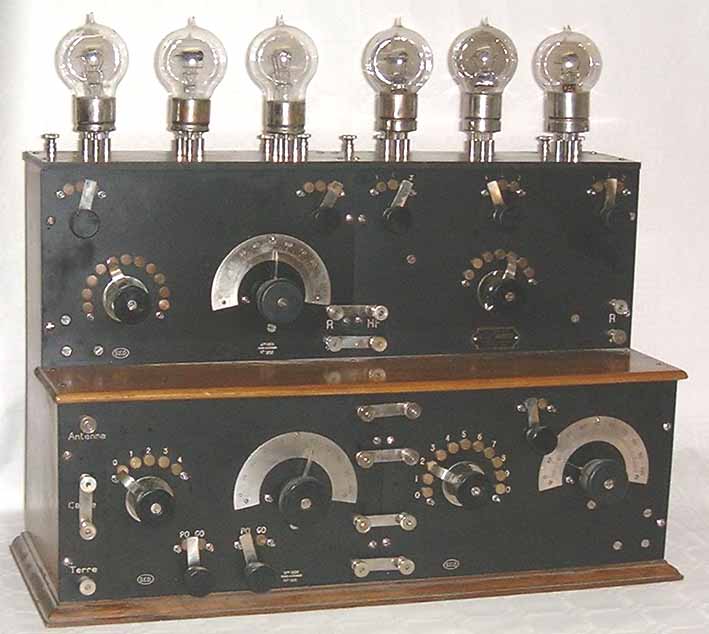

Avec un peux de chance, tu trouvera un piano Ducretet    !!!!

Ci-joint la photo, pour que tu puisse le reconnaitre entre tous   !!!

On attend la fin du suspence !!

Pierre

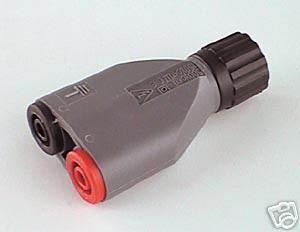

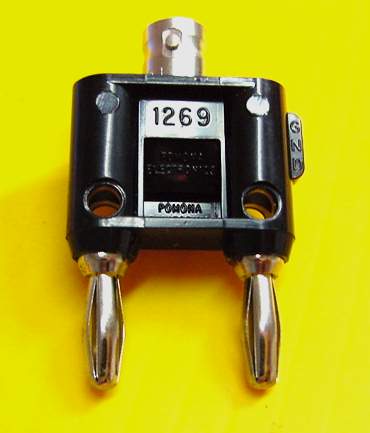

 Pour la sonde 1 fil blindé avec 2 fiches bananes devrait suffire, vu la faible bande passante de l'appareil (moins de 1 MHz.)

Bonjour à tous;

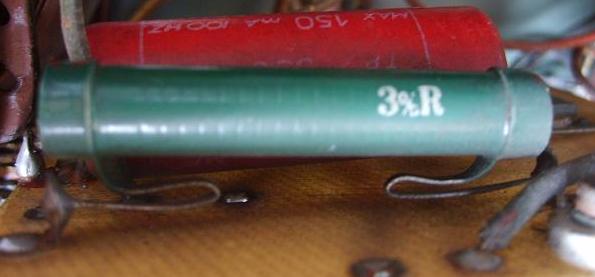

Merci Marcel pour ta réponse,   pour les résistances, après avoir correctement remis l'anneau (sertissage) les valeurs sont correctes (et même quasi parfaites) donc de ce côté ok, j'avais un peu peur.

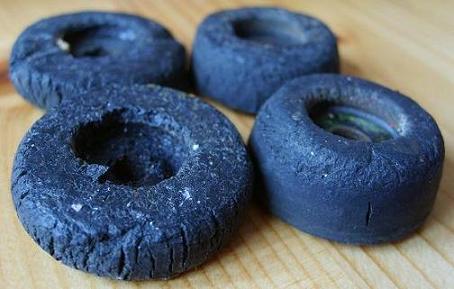

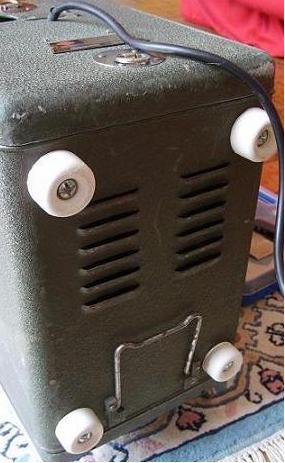

j'ai remplacé les pieds en caoutchouc qui étaient complètement rétrécis par des neufs (ce sont des butoirs de porte, c'est pour ça qu'ils sont blancs..)

à suivre

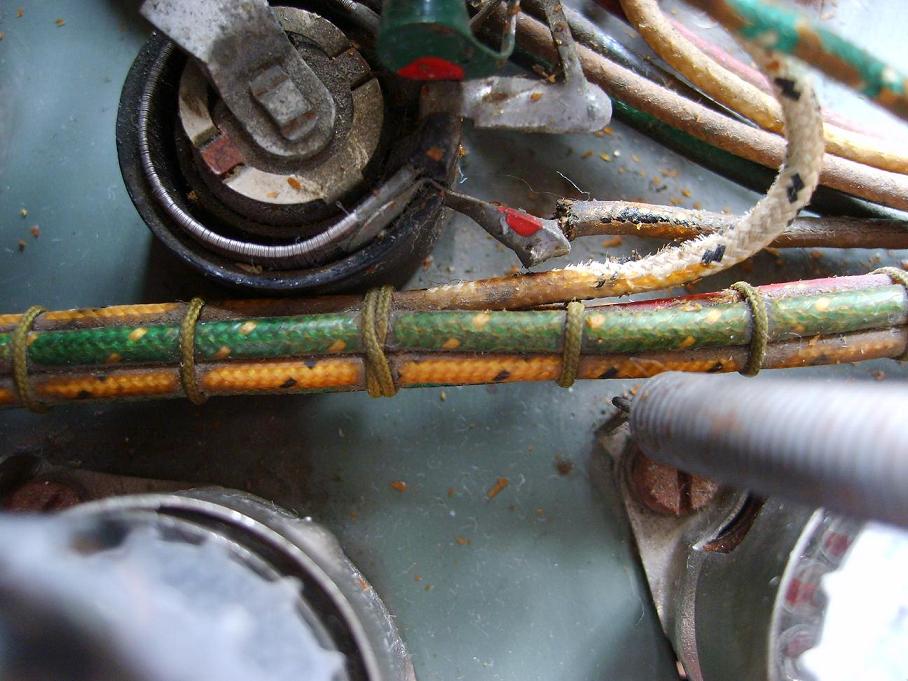

le fil électrique est aussi très bon: c'est du fil multibrins enrobé de caoutchouc, dans une gaine de coton et trempé dans la parafine.. du solide quoi !

2 des condensateurs à changer.. sublimes !

tout le cablâge est saucissonné

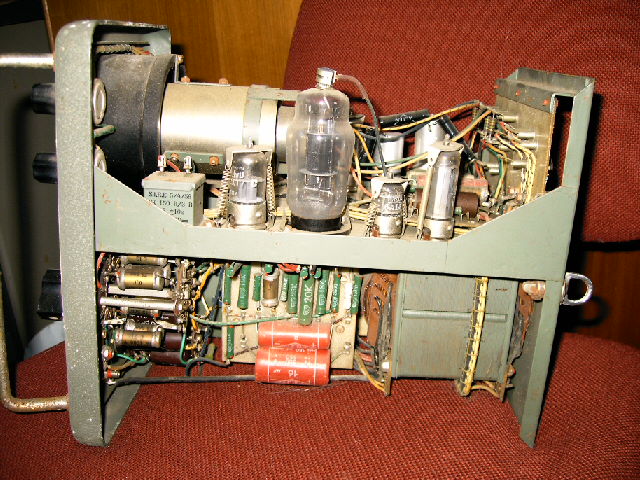

L'oscilloscope désormais nettoyé à fond,                   il manque un bouton sur la photo, il est maintenant remis

Effectivement c'est une belle rosette   !

Pierre

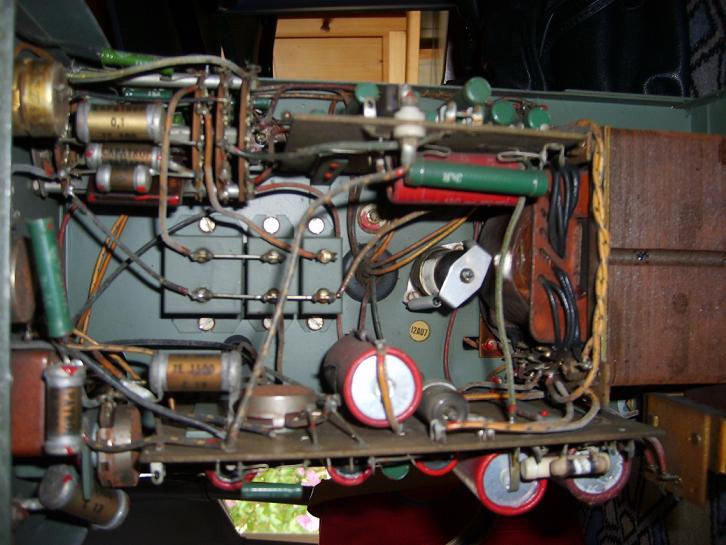

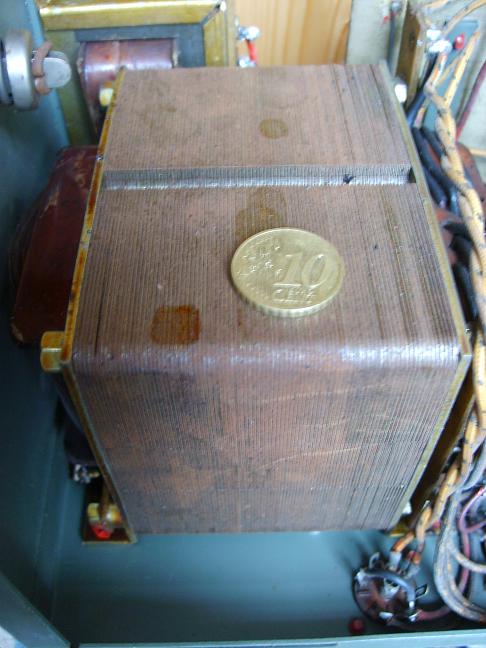

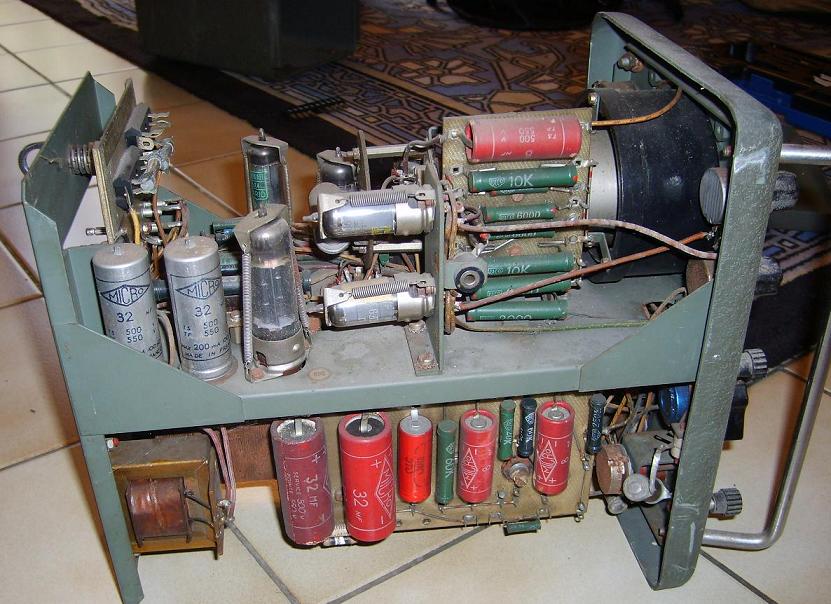

Le transfo.. sacré morceau !

toutes les lampes sont repérées par ces petites étiquettes, pratique

   Pierre

une ribanbelle de condos à changer,   un régal

rassurez vous ils sont HS..

j'ai une question,

j'ai un stock de 8 condos de 100µF 400v que je n'arrive pas à écouler, si j'en met 3 en série ça fera bien un 33µF 1200v non ?           Le souci c'est qu'ils ne sont pas polarisés, c'est génant si je les met à la place d'un 32µF 500v polarisé ??

Merci d'avance;      Gaëtan

0.1MF (pas µF) ça fait bien 100µF non ?

ok pour les résistances, je vais en mettre

le courant de fuite est faible, ce sont des condensateurs phillips http://www.atlantique-composants.fr/produits.php3

Merci à tous et à la prochaine;

Amicalement, Gaëtan

non 0,1µf = 100nf !!

S'il sont non polarisés, ce ne sont pas des 100µf ça tombe sous le sens !

Tu devrait patienter un peux, faire une recherche un peux plus longue, et remettre dans ton oscillo les bonnes valeur !!

As tu regardé chez Tube Town ??

http://www.tube-town.net/ttstore/index.php/cat/c169_JJ-Cap-radial.html

Pierre

Tu verra aussi la rapidité d'envoi, rien à voir avec les beufs d'ici    !!

Pierre

Bonjour !

commande passée chez tube-town; voici ma liste de courses; pour l'oscillo: 5 de 32µ et 5 de 10µ 450v

le reste c'est pour mes autres radios (valeurs passe partout)

3 x cxi0047 / Xicon Poly 0,0047 µF @ 630 V  0,90
EUR

3 x csm250 / Silver Mica 250 pF  2,10 EUR

6 x cra-33-450 / Elektrolyt 33 µF @ 450V  4,20 EUR

7 x cra-10-450 / Elektrolyt 10 µF @ 450V  3,85 EUR

5 x cra-22-450 / Elektrolyt 22 µF @ 450V  2,25 EUR

5 x cma1 / Mallory 150's 0,1 µF / 630 VDC  4,25
EUR

3 x cxi047 / Xicon Poly 0,047 µF @ 630 V  1,05 EUR

2 x cxi033 / Xicon Poly 0,033 µF @ 630 V  0,90 EUR

1 x cxi0022 / Xicon Poly 0,0022 µF @ 630 V  0,30
EUR

Zwischensumme: 19,80 EUR
DPD / Deutscher Paketdienst (Versand nach FR:  (1
x 0.385 kg)): 9,80 EUR
inkl. MwSt. 19%: 3,16 EUR
Summe: 29,60 EUR

je vous tiendrai au courant quand ça arrivera;  Merci encore Pierre pour le tuyau, je n'aurai jamais pensé à aller sur des sites allemands !

Bonne journe, amicalement,     Gaëtan

C'est bien connu !!, maintenant on va faire ses courses en Allemagne   !!

Pierre

Bonjour à tous,

après avoir reçu mes condos (ultra rapide!!) j'ai remplacé les chimiques HT de l'oscillo (en les replaçant dans ceux d'origine),

Les tensions à leurs bornes sont remontées à environs 415v(sauf pour un qui n'a que 16volts à ses bornes ?) le hic, c'est que le balayage horizontal est toujours en panne; je vais creuser du côté des tensions aux bornes des chimiques, peut être une résistance HS en amont..

Bonne journée, Gaëtan

Bonjour, en surfant par hasard sur le net je suis tombé sur la couverture d'un livre où figurait parmis d'autres objets de TSF un oscilloscope OC-503. Après avoir contacté l'auteur, j'ai eut quelques réponses supplémentaires à mes questions: pour les sondes: "Pas de sondes prévues, le cordon avec ce qu'il fallait au bout selon la mesure à effectuer"

pour l'époque: "Années de service, comme le schéma joint : après guerre."

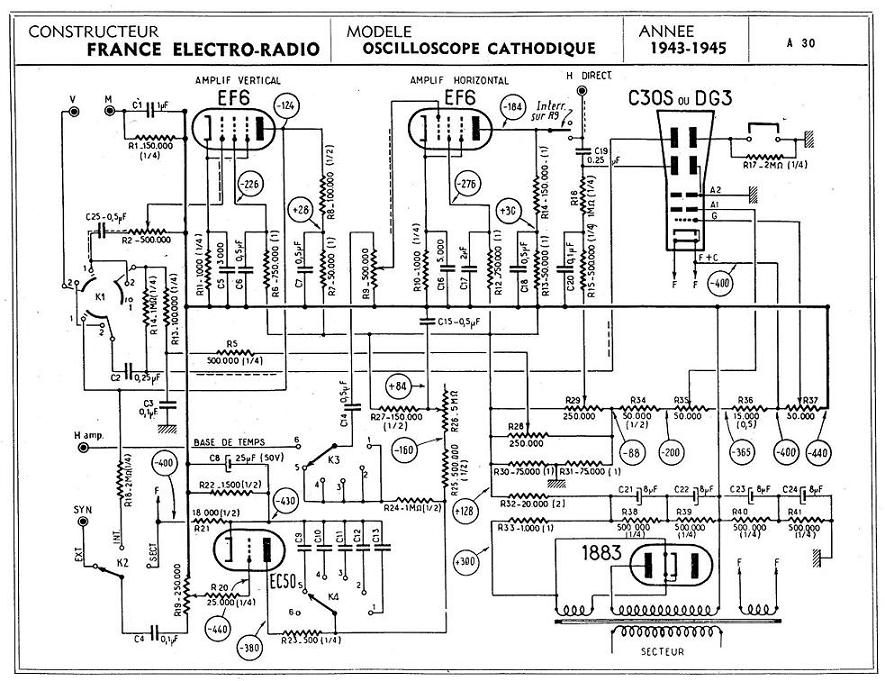

pour le schéma:

"Je n'ai pas le schéma de cet oscillo que j'ai dépanné il y a longtemps. Le montage est très simple et conventionnel comme tous les oscillos de cette époque. Si vous n'avez aucun schéma ou livre, et si vous ne connaissez pas le montage ordinaire d'un vieil oscillo, je vous envoie un schéma standard qui vous permettra sans doute de vous orienter"

il m'a envoyé un schéma standard, j'espère pouvoir résoudre ma panne de balayage...

Un grand merci à J-C B. Montagné

http://images.forum-auto.com/mesimages/203480/OSCILLO_b.jpg

la 2éme partie

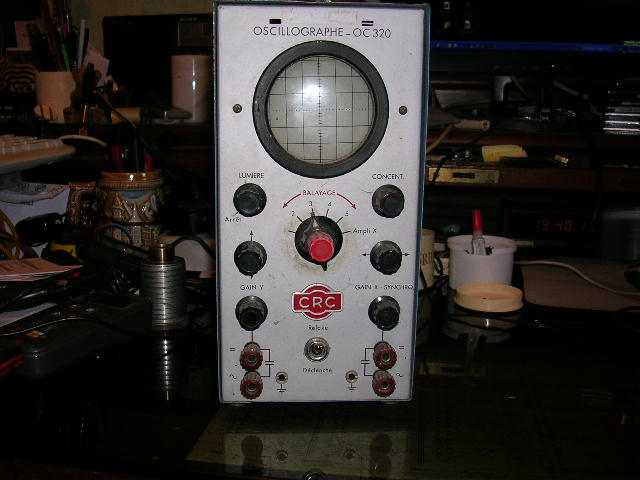

un autre se rapprochant plus du mien

http://www.raphnet.net/electronique/tube_scope/images/schematic.jpg

A votre avis un problème de balayage pourrait être en fait un problème de lampe "pompée" ?

Ca m'étonnerai que le CRC soit conçu comme le schéma, je dirai même que non !!

Pierre

Pour le premier ou 2éme schéma ?

Celui là :

Pourquoi l'autre c'est lequel ?

Pierre

Gaet a écrit :

"la liste des tubes, :

• DG715
• trois tubes 12AT7
• 6X4
• 6Y4
• deux tubes 6AV6
• 12AU7"

Il n'y a pas de thyratron dans cet oscilloscope !

ESt-ce qu'il ne ressemble pas à ce schéma : http://bama.edebris.com/manuals/centrad/673

Une des 12AU7 ou 6AV6 doit servir de base de temp !!

Les autres 12AT7 peut ête pour les déviations (amplis symétriques) !

La redresseuse 6X4 pour la HT de toutes les lampes, la 6Y4 pour la THT du tube cathodique !!

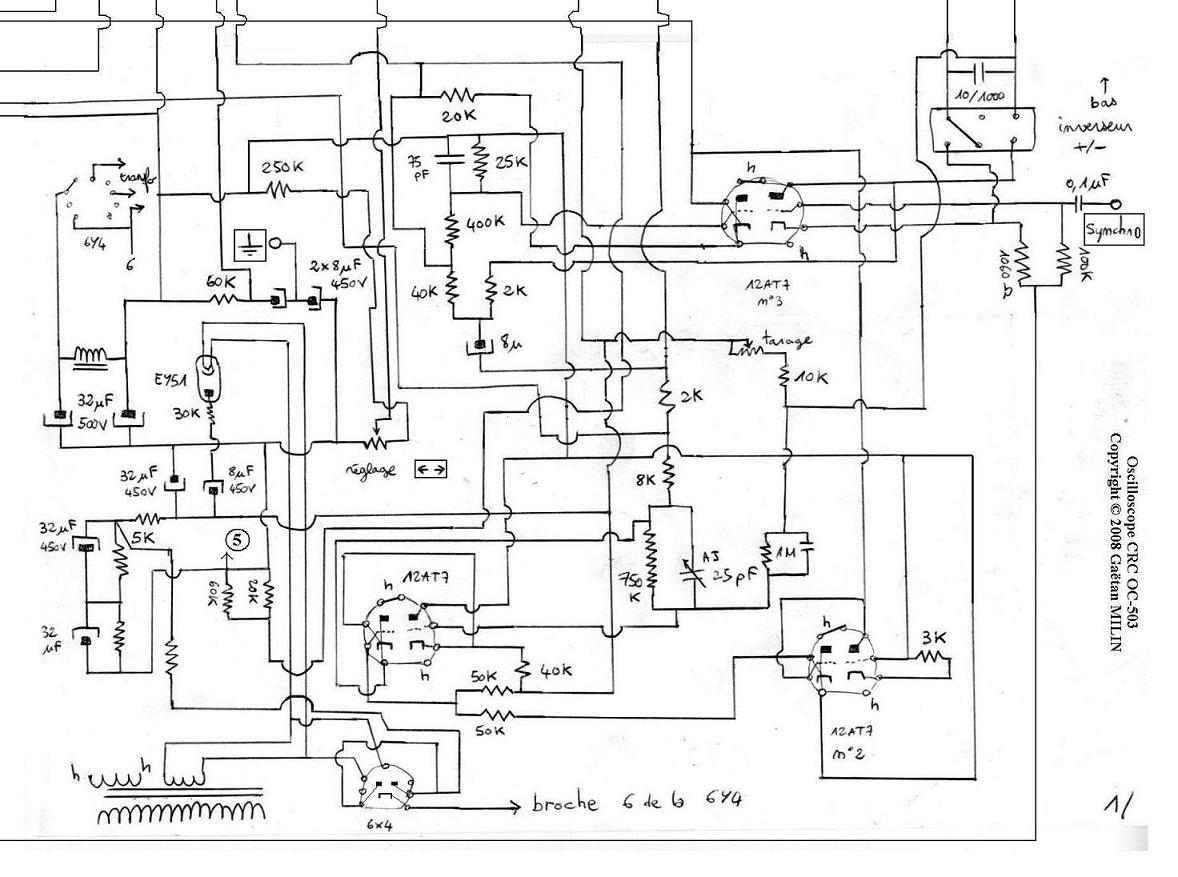

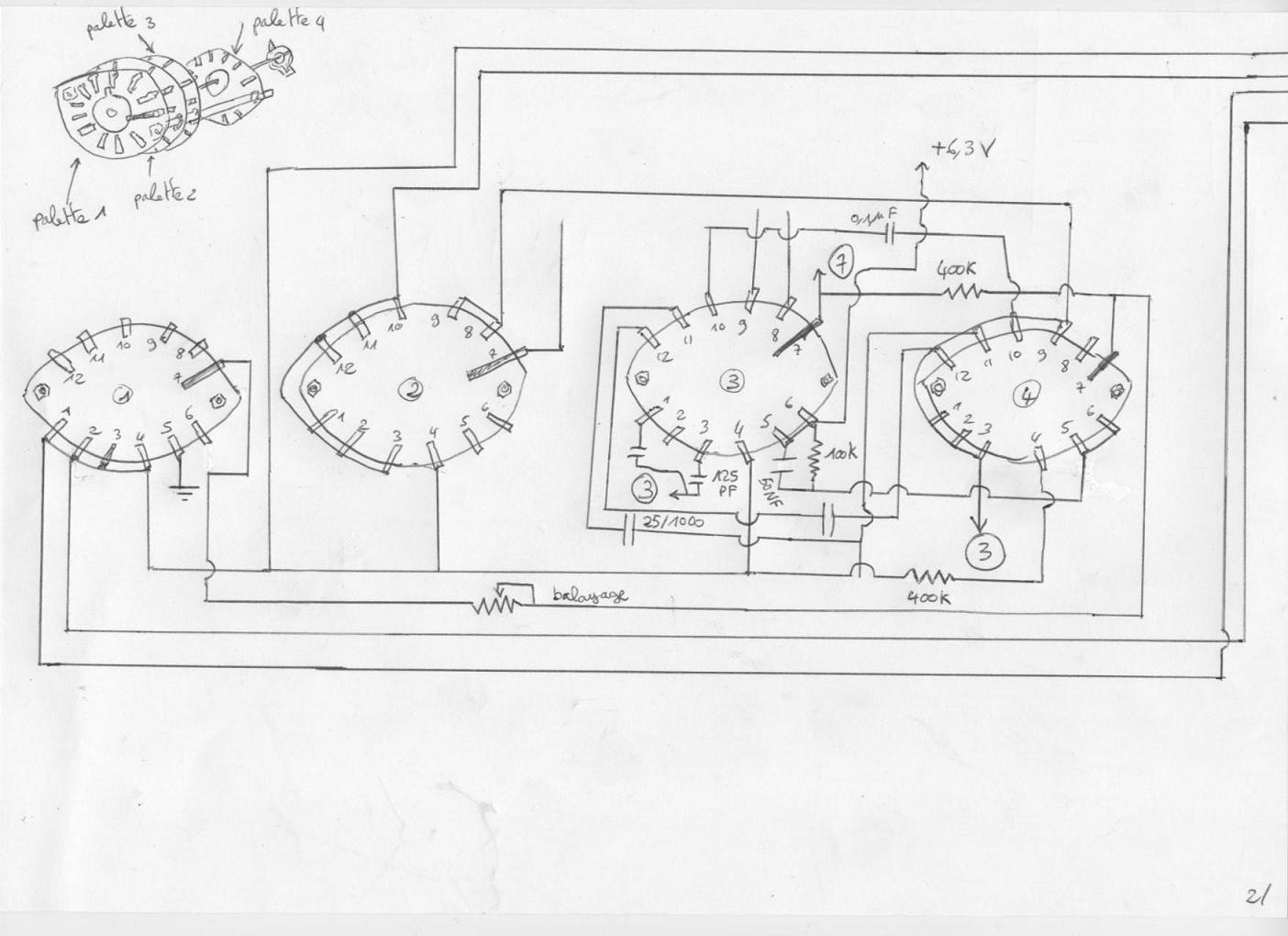

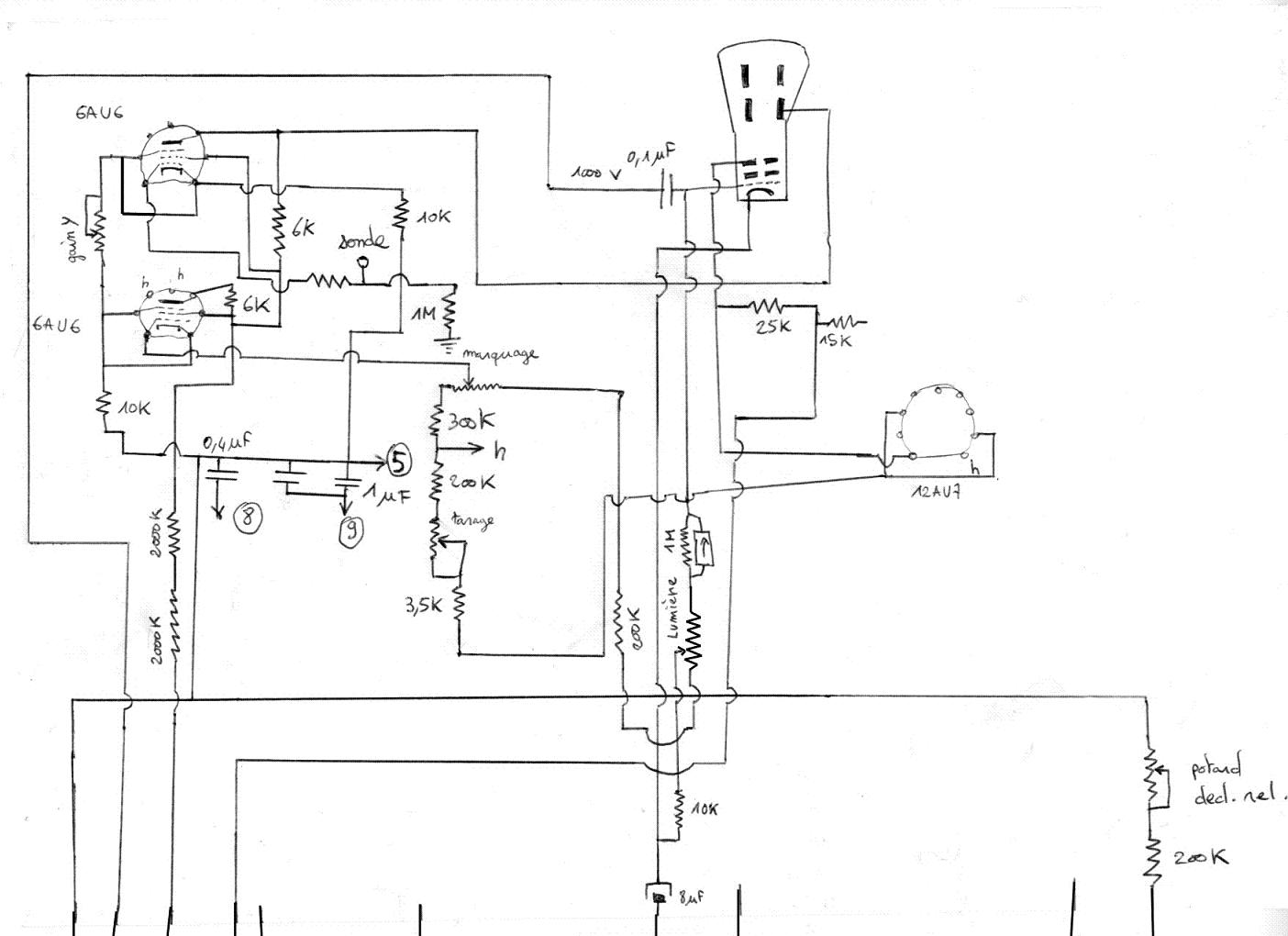

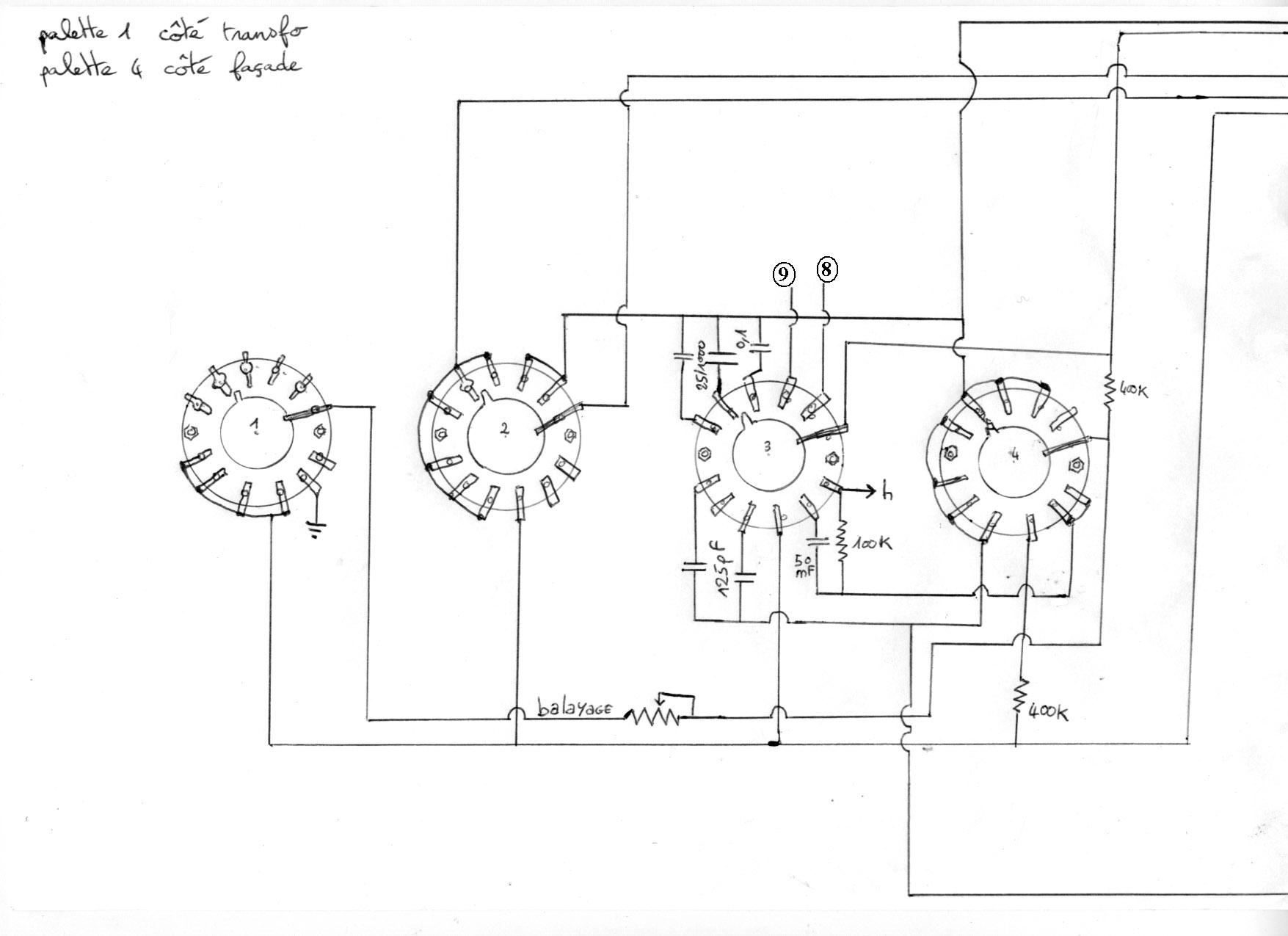

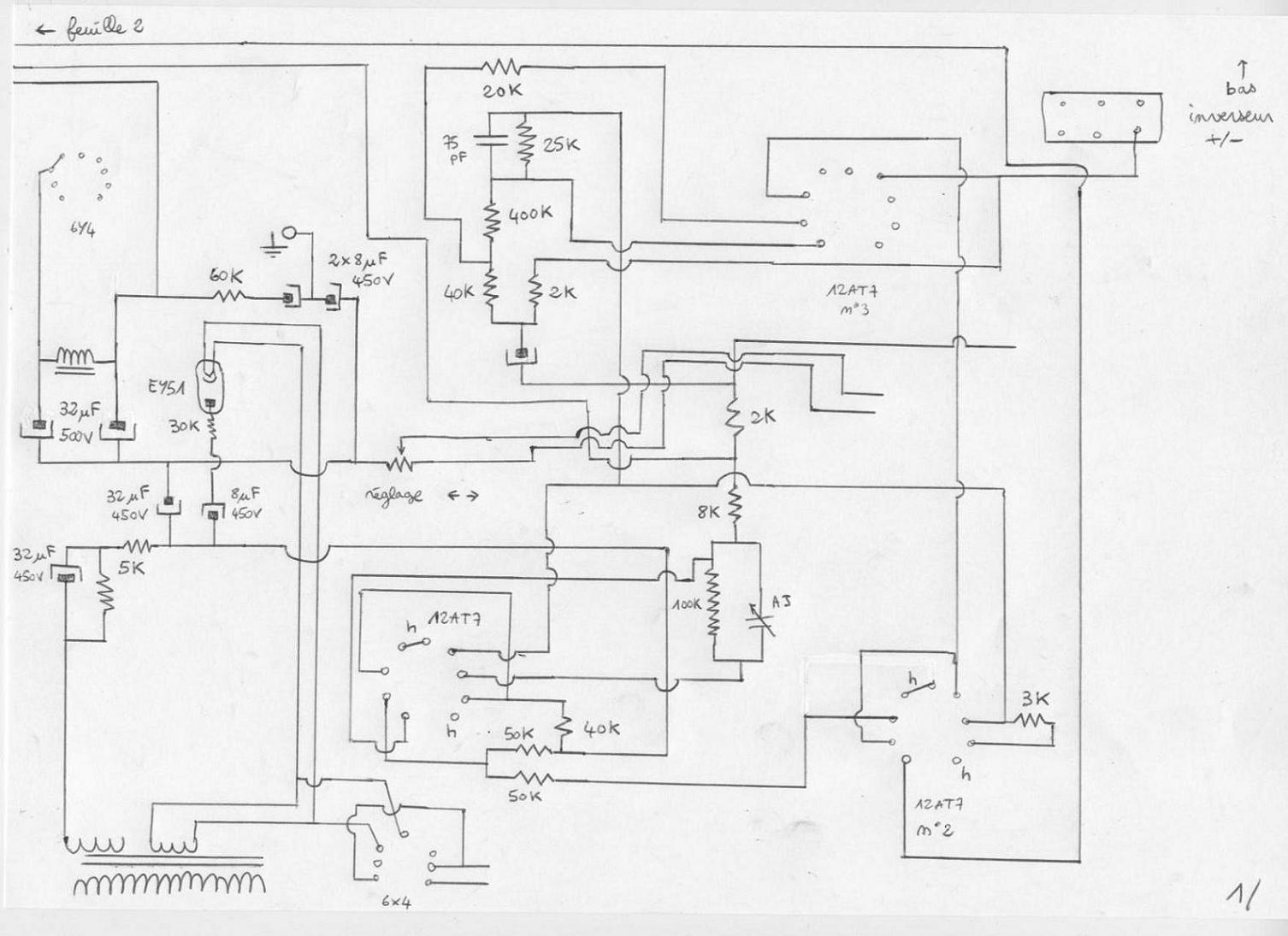

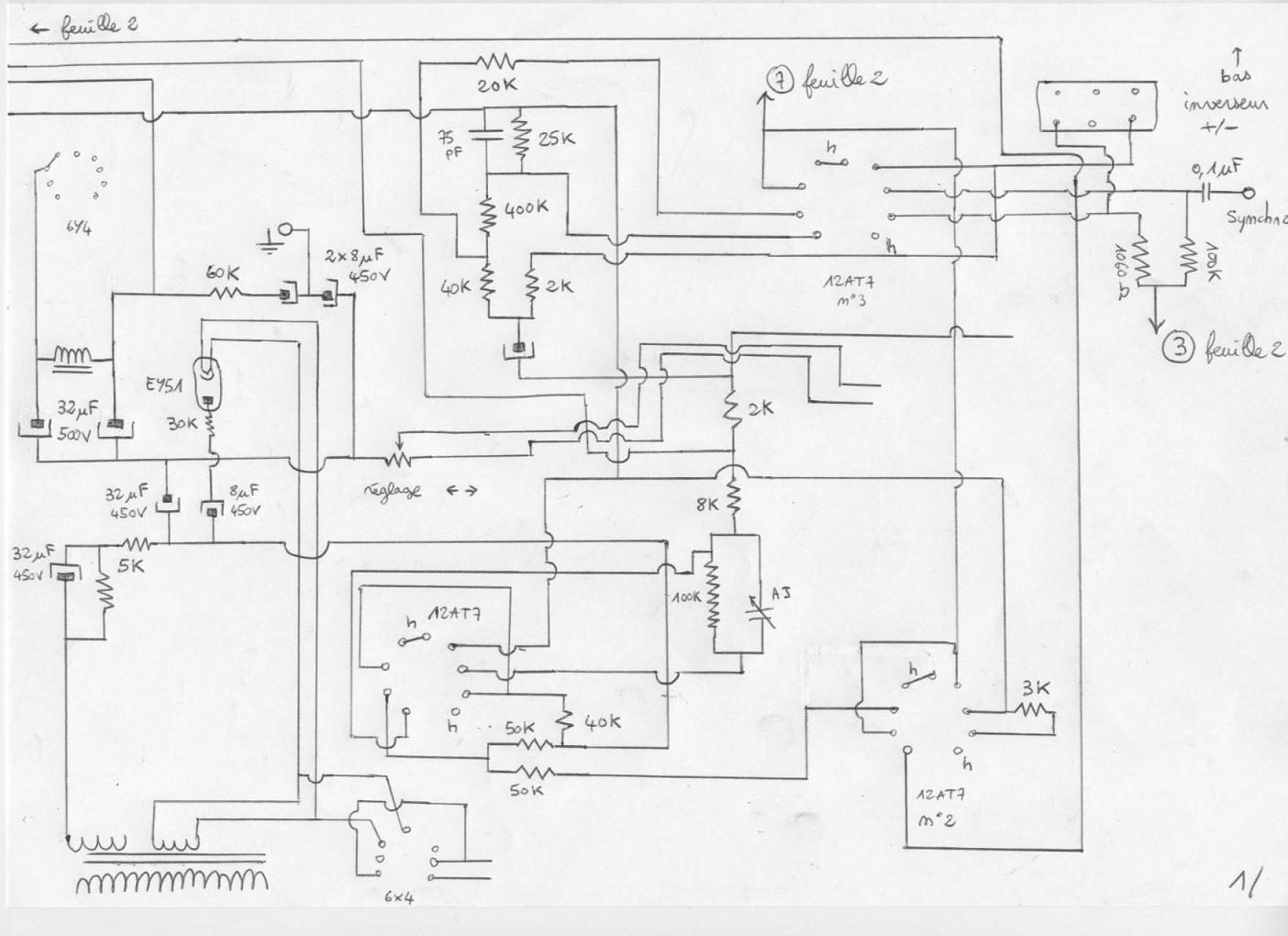

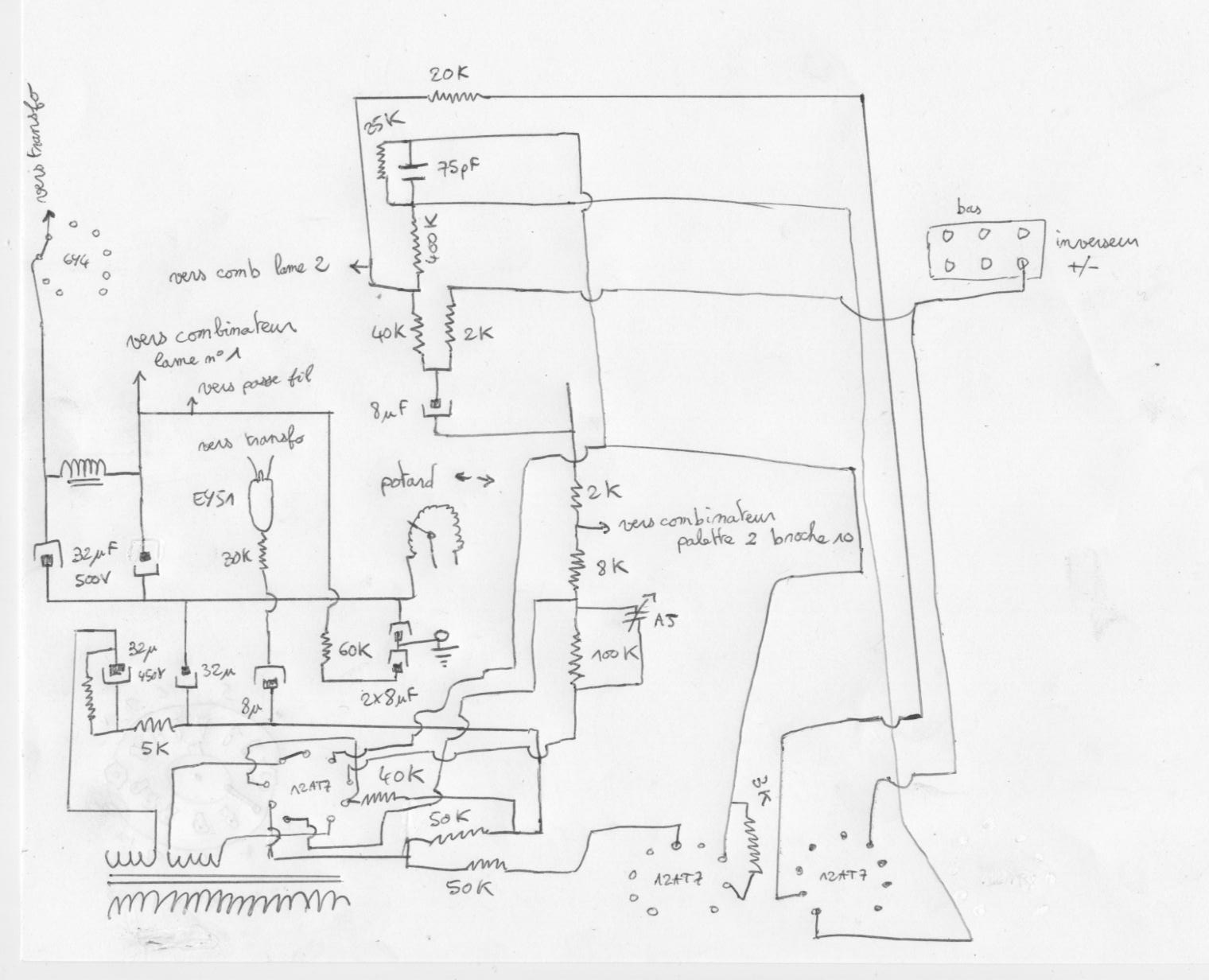

L'oscillo est simple, il faudrait tout simplement relever le schéma avec Desselec, compter trois heures de boulot     !!

Sinon as tu changé les tubes de la base de temp ???, vérification commutateur, si potar non coupés, contacts dans les supports de lampes, condensateurs coupé dans la base de temp au niveau du commutateur ??!!

Pierre

Le Bac avant d'avoir17 ans, trop jeune !

Pierre Roque, il est en vacances... dans le 82 !

Jackoe fait jamais de faute !!

Pierre

J'ai peu de risques de faire des fautes de frappe sur une copie..!

La philo c'est l'année prochaine, c'est juste français histoire cette année.. (le 18, 30 et 1er juillet)

aujourd'hui, je suis officiellement en vacances   , j'aurais plus de temps..

Si on revenais à l'oscillo hein, car notre amis est en vacances !!

Gaet, si tu pose le doigt sur l'entrée V, c'est ok ??!!

Pierre

si je tripatouille les entrées ça fait une déviation verticale (un trait vertical qui change de longueur),

de ce côté ça marche, il y a juste le balayage horizontal en panne...

si je retire les 12AU7 unes par unes le spot se décale, par contre les 6AV6 ça fait rien de spécial, de plus il y en a une plus chaude que l'autre  ça me parraît étrange tout ça, le problème se situe peut-être du côté des 6AV6, je referai des mesures de tensions anodiques, cathodiques etc... un de ces 4

Bonne soirée ! cordialement,

Gaëtan

<< si je retire les 12AU7 unes par unes le spot se décale >>

Normal, au moins deux 12AU7 servent pour les déviations symétrique verticale et horizontale !!

6AV6 on en trouve des neuves des fois, faut chercher mais ça se trouve !!

Merci pour le feuilleton !

Pierre

<<Normal, au moins deux 12AU7 servent pour les déviations symétrique verticale et horizontale !!>>

Je ne trouvais rien d'anormal avec ça c'était pour m'assurer que ça faisait qq chose, elle ne me parraîssent pas totalement pompées..

Pour les 6av6 il faudrait que je m'assure qu'elles soient pompées.. je ne peux pas tout bêtement brancher un milliampèremètre pour voir si elles débitent ??

Ca peut m'intéresser effectivement, mais il y a  un détail que je n'avais pas remarqué ce ne sont pas exactement des 12AT7 mais des 12AT7WA je ne sais pas si ça a une grande incidence..

Il faudrait que je réfléchisse aussi pour les autres lampes, je te contacterai par mail un de ces 4

En temps normal, les 12AT7 ne se pompent pas, ce ne sont pas des lampes "poussées", je pense plutôt à un condo papier qui fuit, ou une résistance qui aurait changé de valeur...

Tu peux essayer de permuter les 12AT7 entre elles, en repérant leur position pour les remettre à leur place d'origine.

Quand on aime les bêtes...

Pour tester les condos papier, on peut déconnecter une extrémité, puis mesurer la résistance à l'ohmmètre...

Plus c'est grand, meiileur c'est... 1 MOhms c'est le minimum acceptable, 10 à 20 MOhms c'est mieux!

Mais les critères d'acceptation varient suivant la fonction... pour un découplage le courant de fuite n'est pas important, mais pour une capa de liaison plaque-grille, il faut que le condo soit parfait, farpaitement !

  c'est ce que je vais faire je pense; et je les remplacerai au besoin; de toutes façons c'est facile, ce sont tous des 0.1µ !!

mes "obligations" étant passées, j'ai désormais plus de temps pour m'occuper de lui

j'ai démonté et nettoyé tous les potentiomètres; ils sont bons; j'ai fais des mesures sur la 6x4; j'ai 496V sur la cathode et 570V à l'anode !!!! mais j'ai l'impression que le signal est bizarre, car en position continu j'ai 78v à la cathode (et c'est stable !) je ne sais pas quoi en penser, il me faudrait un voltmètre RMS, ce que je n'ai pas bien entendu !

que dois-je en penser ?

C'est pas trop mal; 15/20 écrit français, 14/20 à l'oral, 12/20 à l'oral d'histoire ; mais c'est loin d'être ma spécialité... ce qui me réjouis c'est que j'en suis débarassé, plus d'histoire ni de français...

Et puis ça me laisse jusqu'à septembre pour m'occuper de mes radios !

Bonjour !

pour les condos je ferai ça je pense; les remplacer 1 par 1, j'ai du tps

Ce que je veux faire plus tard ? Sans doute bosser dans une concession (chef d'atelier ou autre) et peut-être à terme me mettre à mon compte, on verra bien. Surtout pas un truc littéraire !..               Gaëtan

je me posais une question,

est-ce que une EZ80=6X4=6AV4 ?

merci !

Pas tout ) fait :

6X4 = EZ90 culot mini 7 broches redresseuse maxi 325V et 70mA

EZ80 = 6AV4 culot noval redresseuse maxi 350V et 90mA

(source http://www.tubedata.org/ )

Ce qui est étrange c'est que sur l'oscillo il est marqué sur le support de la 6x4 "6x4 ou 6av4" .....

j'ai injecté 9v alternatif sur la g1 de la 12AU7, j'ai une ligne qui va du milieu de l'écran vers la droite, j'injecte sur g2, ça va dans l'autre sens ! je suis en train de me demander si ce sont les 3 12AT7 qui servent de base de tps (j'ai aussi une ligne) ou si c'est la 12AU7 !! je commence à me poser des questions..

il faudrait que j'aille un jour chez Pierre. R pour tester mes lampes ! (savez vous s'il est rentré ?)

et j'ai aussi un nouveau pb avec le réglage de la concentration, ça vient du potentiomètre, il faudrait que je vois ça ..

bonne nuit !

a+           Merci

Pour coller des images, je me sers du forum CMS, et je colle l'URL de l'image...

Par ex., pour la 6X4 : http://www.mif.pg.gda.pl/homepages/frank/short/001/6/6X4.gif

Pour ce qui est de l'étiquette "6X4 ou 6AV4" du support, le fabricant doit monter l'une ou l'autre en fonction des disponibilités, mais en changeant le support !

Quand à Pierre R., je l'ai vu dans le 82 il y a une semaine, et en principe il y est toujours...

Il y a aussi la 6BX4 analogue, en culot 7 broches...

http://www.mif.pg.gda.pl/homepages/frank/sheets/020/6/6BX4.pdf

merci de vos réponses.

je n'ai pas encore travaillé dessus, je dois finir des travaux chez moi,

je testerai en remplaçant les capas papier et en essayant; si je n'ai aucun résultat je tâcherai d'aller dans quelques mois tester mes tubes chez pierre, ce sera le plus simple. Je ne suis pas pressé, j'ai d'autres projets qui m'attendent.

Bonne journée; a+

Reste concentré sur cet oscillo Gaet, et avec les test que tu effectue tu comprendra un peux le fonctionnement de la bêbête !!

Il n'est pas difficile de relever le schéma juste autour des lampes, à ce compte là je pourrai te dire, qu'elle partie est la base de temp !!

Courage !!

Pierre

Bonjour,

J'ai recambré les pattes du combinateur, ça a modifié le spot mais ce n'est pas forcemment mieux...

le spot s'est décallé vers la gauche du tube est est plus fin. Je tenterai ces jours prochains de relever le schéma autours des 12at7, j'espère y arriver sans trop de problèmes, des fils partent dans tout les sens des plaquettes de cosses, passent par le combinateur... l'accès y est difficile, mais puisqu'il faut...

je vous tiens "au courant" ces prochains jours. Bonne soirée à tous;

Gaëtan

Je suis en train de relever le schéma de l'oscillo; je relève la quasi totalité de l'apareil, ce sera aussi simple... je ne connais pas la disposition des secondaires du transfo, c'est pour ça que certains enroulements n'aboutissent à rien, s'il le faut je ferais des mesures mais pour l'instant ça ne sert à rien.

Je poste le début du schéma; il y a des fils qui partent d'un bout à l'autre de l'oscillo, c'est long mais bon...

C'est mon premier schéma relevé, les symboles ne sont peut-être pas normalisés, l'important c'est que je m'y retrouve...

je fais une pause et je continue...

ça prend forme non ?

Pfiouu...

Je vais devoir le refaire au propre à la fin car c'est le bordel sur le support des lampes, les fils doivent se faufiler comme ils peuvent..!

j'ai mis des annotations tels que "vers passe fil" ça veut dire que le fil passe dans un autre compartiment de l'appareil et que je continuerai le cheminement à la fin. les annotations telles que "vers combinateur palette 1 broche 10" seront modifiées avec un schéma du combinateur, d'autre part certaines broches sont connectées entre elles sur le combinateur même. ainsi, la broche 1 et 2 de la palette1 sont reliées entre elles.

bref, même quand ce sera fini (j'espère !) il y aura un sacré boulot de remise au propre...

l'avancement...         J'espère que ce shéma sera utile, enfin, ça ne pourra que faire avancer le dépannage

il remarchera même si je dois y passer le temps qu'il faudra, mais il remarchera.!

J'ai corrigé quelques erreurs. Il reste 3 fils à câbler, le support de la 3éme 12at7 à finir et cette feuille sera terminée.

la feuille 2 sera un schéma détaillé du combinateur. les 3 fils qui partent en haut à gauche vont vers le combinateur.

Je ne pensais pas m'en sortir aussi bien, finalement en prenant son temps ça se fait bien. Si on arrive pas à identifier la base de temps avec ça !

La page 1 est quasi fini, je reposte, êtes vous en mesure de me dire si les 12at7 servent de base de temps ? ou faut-il attendre la suite du schéma ?

Le schéma du combinateur à finir et à remettre au propre

c'est tout pour ce soir, j'ai avancé plus que je ne pensais

Merci d'avance et bonne soirée !

Gaëtan

Le schéma final (je pense) du combinateur:

Le schéma final (normalement) de la partie 12at7 6y4 6x4

La partie dg7/5 12au7 6au6 en cours..

Ouille !!

Pierre

Sacré morceau en effet,

mais j'ai le soutien de JC.B Montagné par mail qui me donne des conseils.!

Demain normalement ce sera (enfin !!) fini, j'ai fais les 2/3 de la page 3, il me restera à dessiner le transfo sur une 4éme feuille et ce sera OK (j'ai du bol, il est monté "intelligent" les enroulements sont soudés par paire sur des petites barettes donc ce sera facile.

le schéma avance bien, mais qu'est-ce que j'en ai marre de tout ces fils qui n'en fnissent pas de se diviser et de passer dans un nombre incalculable de passes-fil !!!

Chez CRC ils ont même poussé le gain de place (je suis tenté de dire "poussé le le vice" !) jusqu'à câbler en fil rigide les plaquettes en époxy recto-verso !! je suis obligé de démonter la moitié de l'oscillo pour retourner une à une les plaquettes boulonnées au châssis et suivre les fils rigides!!!

bref, il fallait bien quelqu'un pour relever le schéma, ce coup ci ça m'est pas tombé tout cuit dans le bec, c'est le métier qui rentre...

Bonne soirée, c'est tout pour ce soir..       Gaëtan

Le schéma est fini, il est possible qu'il y reste une ou 2 erreurs de câblage, je ne suis pas infaillible.

ci dessous, le dossier contenant les 3 parties séparées et le schéma complet reconstitué,

une feuille viendra peut-être pour le plan du transfo.

En espérant que celà aidera à déterminer la base de temps..!

Cordialement,

Gaëtan Milin

http://membres.lycos.fr/winastuces/Oscilloscope/

bonne lecture...

Ben j'ai un peux de mal   !!!

Pierre

Je peux pas faire mieux, c'est vrai que c'est pas terrible les fils qui se chevaucent mais bon... Le pire ça doit être le combinateur...

après il faut le voir sur papier, c'est plus lisible

Reçu aujourd'hui dans la boîte aux lettre,

Le cadeau de JC Montagné, Des bouquins qui m'ont l'air passionnants..

Les 3 tomes des m"mento Tungsram, un gaudillat, un radio tubes, et un super bouquin sur les oscilloscopes, qui me permettra de comprendre le fonctionnement et à partir de mon schéma d'identifier la base de temps...

G-E-N-I-A-L             encore un grand merci à JC Montagné,

allez voir son site web, ses bouquins ont l'air géniaux http://www.beiret-communication.com/

Gaëtan MILIN

Pour les Memento Tungsram, il y a 6 volumes, mais les plus intéressants sont les 1, 2 et 3.

http://perso.wanadoo.fr/radio-retro/Tungsram.htm

Il y a aussi du même auteur, Roger Crespin, les Memento Crespin (6 volumes)

Je dois les avoir tous (14 volumes !)

Ils sont tous très intéressants.

J'ai aussi les "Bases de temps" de Puckle, très bien, mais assez théorique.

De la très bonne lecture pour tout l'été !

Oh ça, j'ai de quoi m'occuper !

je dois finir la radio mais c'est très simple que j'ai acheté il y a quelques semaines,

J'ai aussi théorie et pratique de la radioélectricité les 3 volets de chrétien, le seul truc qui manque dans ce livre je trouve, c'est un fil conducteur, ça ressemble plus à un dictionnaire qu'à un vrai bouquin. Très approfondi cependant

Tu l'as dit, bien sympathique !

Après quelques réparations ils sont comme neufs ! j'aime bien les mémentos, il y a plein d'infos et de conseils parfois.. comment dire.. kitch ? (je pense surtout aux conseils pour mettre en valeur la vitrine de son magasin, à l'aide de poupées de paysannes assises dans de petites chaises devant un poste, et d'affiches de père noël et autres.!, mais il faut le lire pour comprendre..)

C'est pile le genre de bouquins que je cherchais (je te parlais que je cherchais un radio-tubes, mais je ne pensais avoir autant de bouquins en si peu de temps!) vraiment sympa ce collectionneur !!

j'ai plus qu'à potasser tout ça.. J'espère m'en sortir avec cet oscillo, les paris sont ouverts, je mise sur une 6x4 HS. J'en ramènerai une ce WE, il y en a une sur un LVDSMaître de 1954. Je testerai, car les tensions sont bizarres en tension redressée. en plus elle grésille

J'ai bien fait d'acheter cet oscillo, j'apprends, et ça, c'est incomparable comparé à si je l'avais démonté pour pièces.

Merci à tous

prochain objectif, trouver un lampemètre sur un vide grenier :DD  !!!

Gaëtan

Trop embrouillé le schéma, je séche !!!

Pierre

Bonjour Gaëtan,

Ce sont des sondes pour oscillo très classiques 1/10 avec commutation X1-X10

Elles ont une bande passante de 50 ou 100MHz en position X10 et de quelques mégas en position X1, où un simple fil marcherait mieux...

Elles ne te serviront pas à grand chose, vu que l'oscillo est équipé de fiches bananes à ce qu'il me semble...

>> Pierrot du 82

Après coup j'ai été sur le site de tes-tec et effectivement il y a un commutateur 1/1 - 1/10

"un simple fil marcherait mieux" peut-être mais il aurait fallu au moins mettre des pinces crocos, le blinder... là c'est tout fait avec une pointe de touche et une pince croco, je trouve ça plus pratique. De toutes façons elles ne servaient plus, autant qu'elles soient utiles.

J'ai remarqué que mon oscillo avait des fiches bananes, je ferai un bête adaptateur avec une prise adaptée, un bout de fil blindé et 2 fiches bananes.

>>rémi

Malheuresement ton oscillo n'est pas de la même conception que le mien. La lampe transco est d'origine ?

Le téton de la lampe n'est pas réparable ?

Merci et à la prochaine,

Gaëtan

Les 2 adaptateurs existent Jacques...

A Gaët' :

Le problème de bande passante vient justement du câble blindé, à cause de sa capa importante, de l'ordre de 100 pF/mètre (oui, ça fait pifomètre  ) qui écrase le signal à mesurer...

Donc tu dois (enfin si tu veux !) utiliser :

• soit un câble non blindé, équipé d'une pointe de touche et d'une fiche babane mâle comme un cordon de test pour multimètre,
• soit la sonde en position 1/10, ce qui est meilleur en HF et pour les sigbaux faibles, pas de ronflette, mais la sonde divise le signal par 10.

Aïe..

J'ai compris le problème..

Au début du fil on m'avait conseillé d'utiliser un fil blindé, donc je ne comprenais plus.

le plus simple serait que je prenne un bout de fil double genre fil pour HP, 2 fiches bananes à 1 bout, une pointe de touche et une pince croco (j'y tiens!) de l'autre...

je ne sais pas si ça vaut le coup que je fasse un adaptateur pour la sonde tes-tec, je la réserve pour le jour où j'aurais disons, un oscilloscope plus récent..

J'ai discuté avec Pierre Roque, on ne fait que ce croiser, le jour où je reviens de vacs, il repart... J'essayerai de le voir dans 2-3 semaines.

PS: "ils n'ont quand même pas osé appeler "ça" un oscilloscope chez CRC ?"

Je suppose que c'était un appareil moyenne gamme, et encore, il aurait pu être équipé d'un thyratron à la place des tubes à vide ! Pour l'époque ça ne devait pas être trop mal ! C'est vrai qu'aujourd'hui c'est une pièce de musée, mais j'ai envie de m'en servir pour m'amuser à étudier le filtrage, la distorsion...         dire que pour mes études j'utilise régulièrement des oscilloscopes couleurs LCD portables... c'est limite s'il n'y a pas Mario Bros dessus...

Merci !

cordialement, Gaëtan

je l'ai allumé oui, mais le spot reste fixe, la base de tps n'agit pas. J'ai changé tous les chimiques et 2 papiers, le reste semble OK

Je devais tester les tubes au lampemetre voir si il y en avait pas un de claqué dans la base de temps, j'essayerai de voir Pierre avant la rentrée, sinon ce sera un samedi...

je suis un peu coincé dans mes projets, l'oscillo n'est pas encore réparé, et j'ai une panne dans la HF ou la MF du "Miracle" et sans géné HF et lampemètre je peux rien faire... Un jour quand j'aurais plus d'expérience il faudrait que je me construise une petite hétérodyne modulée et plus tard un lampemètre...

voilà où j'en suis...

Tant que j'y suis, j'ai quelques questions à poser aux spécialistes de vieux oscillos :

Une question qui peut paraître bête...

où branche t-on la bestiole à analyser... en effet j'ai la prise terre de l'oscilo, la prise "MQ" et une prise sans nom sur le côté que l'ancien proprio a baptisé "R" et la prise synchro pour la base de temps.

Je dois brancher le châssis du poste à la borne terre de l'oscillo et relier le tout à la terre ? et mettre un fil entre MQ et le composant à analyser, à moins que ce ne soit entre R et le composant ?

comment synchroniser la base de temps ?

hum hum..

Hum hum,

C'est expliqué dans le Memento Tungsram Vol 1-2 et aussi dans le Vol 3...

Je dois brancher le châssis du poste à la borne terre de l'oscillo et relier le tout à la terre ?

Euh.... Y'en a qui ont essayé, ils ont eu des problèmes. Cela dit, c'est très rapide....

Avec un tous courants il y a des choses de ce genre à ne pas faire sans transfo d'isolement, ou sans un disjoncteur différentiel à très très haute sensibilité....

je parlais pour un poste avec transfo

je vais me faire un coffret avec transfo d'isolement 240VA Variac 0-220V galva et tout et tout.... Le transfo est commandé, Pour le variac j'en ai trouvé un aussi. (transfo à doigt 1.6Amax de mémoire, peu servit en labo)

ça évitera le problème avec les tous courants

Et l'oscillo, comment il synchronise ?

On va bien rire si on s'aperçoit que la panne du Tektro de Toto est due aux vibrations lors du transport !

Salut

Je viens de voir que le sujet a été déterré.

Ce n'a pas avcancé faute de temps mais j'ai récupéré le schéma par un autrichien sympatique.
Je vais le transmettre à la personne ci dessus qui le demandait.

Il est toujours en panne mais je m'y remettrai vu que j'ai le schéma (ça fait quelques mois que je l'ai récupéré)  mais en ce moment j'ai bien d'autres choses à faire que de penser à la radio malheureusement.

A+
