| Sujet : Compteur Nouveau | De Pierre Le 27-04-2008 à 15:32 cms |
|  |
Je cherche un schéma pour faire un compteur avec des circuits intégrés TLL 7447 et 7490, quelqu'un aurait il celà ??, du moins j'ai un schéma mais je ne sais pas comment mettre en série les quatre parties pour faire un comptage à quatre chiffres ??!!
Comme je veux sortir sur quatre nixies, quel circuit intégré driver mettre entre les nixies et les circuit de comptage ??
Merci !
Pierre
| |
|
|
| Sujet : Compteur Nouveau | De Pierre Le 27-04-2008 à 15:33 cms |
| | |
|
| Sujet : Compteur Nouveau | De Jacques (webmestre) Le 27-04-2008 à 15:37 sta |
|
|
|
| Sujet : Compteur Nouveau | De F6FKN Le 27-04-2008 à 15:43 sta |
|

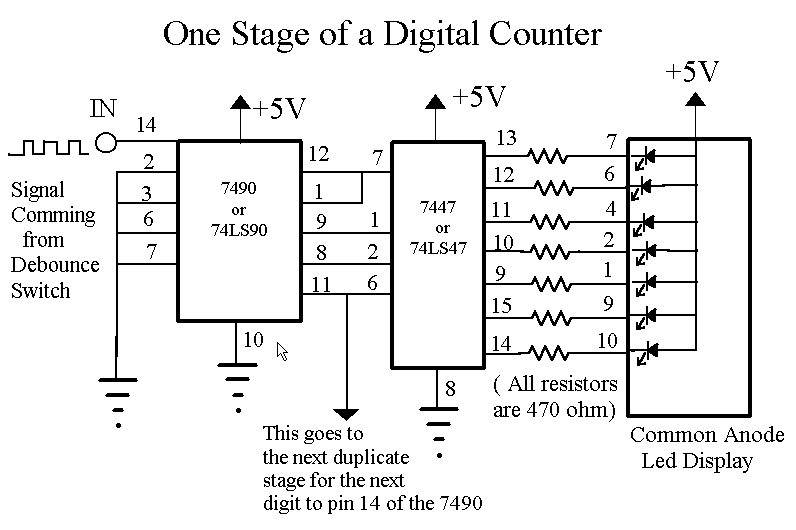

Ben c'est tout marque.
La pin 11 du 1er 7490 rentre sur la pin 14 du 2e 7490.
7447, ca date de Mathusalem!
Les 74247 sont quand meme plus recents, et affichent mieux les 6 et les 9.
(barre horizontale dans la queue du 6 et du 9)
|
|
| Sujet : Compteur Nouveau | De Pierre Le 27-04-2008 à 15:44 cms |
| |
Merci Jacques !!, mais je viens de m'apperçevoir que ce schéma en fait ne peux fonctionner qu'avec des afficheurs 7 segments non ??
En fait il me faudrait mettre en cascade quatre compteurs jusqu'à 10 du genre 4017, mais comment fait t'on pour les relier en série, et pour faire la mise à zéro ??
A moins qu'il exsite des schémas simples à quatre chiffres tout prêt, mais j'ai beau chercher sur le net je ne trouve rien mise à part des systèmes de comtages unique !
Pierre
| |
|
|
| Sujet : Compteur Nouveau | De Pierrot du 82 Le 27-04-2008 à 15:45 cms |
| |
Ton schéma est pour des afficheurs à LED.
Pour des nixies Burroughs B5750, il te faut un driver 74141, une latch 7475 et une décade 7490 par afficheur. (source : Compteur Ferisol HB211)
Pour compter au-delà de 525MHz, il faut remplacer les décades par des 7496 ou meilleur, des 74S112.
| |
|
|
| Sujet : Compteur Nouveau | De F6FKN Le 27-04-2008 à 15:52 sta |
|
J'ai oublie de lire jusqu'au bout: 7447 pour des afiicheurs 7 segments, OK
Mais pour des nixies, y'a un probleme!!!!!!
Ces betes on une anode ou une cathode par chiffre, donc 10 pinoches, + la HT.
Totalement incompatible avec un 7447!
Un compteur Johnson type 4017 + un NPN a collecteur ouvert par sortie serait plus adapte, a condition que les nixies en question soient a anode commune.
|
|
| Sujet : Compteur Nouveau | De Jacques (webmestre) Le 27-04-2008 à 15:56 sta |
|
Mais il m'empêche de rêver à mon premier fréquencemètre lui ![[:ouin:]](s10.gif) Rien qu'à parler de pin qui rentre sur la pin et de barre horizontale dans la queue
|
|
| Sujet : Compteur Nouveau | De F6FKN Le 27-04-2008 à 15:56 sta |
|
Si c'est un compeur style horloge, le latch n'est pas necessaire, par contre pour un comptage de frequence, par exemple, sans le latch, point de salut!
|
|
| Sujet : Compteur Nouveau | De F6FKN Le 27-04-2008 à 15:57 sta |
|
|
|
| Sujet : Compteur Nouveau | De Pierrot du 82 Le 27-04-2008 à 16:00 cms |
| |
Faut lire : pour compter au-delà de 25 MHz le 7490 n'est plus suffisant...
| |
|
|
| Sujet : Compteur Nouveau | De YM Le 27-04-2008 à 18:06 sta |
|
Salut Pierre !
Tu refais le compteur de ta bobineuse ?
Pas besoin de latch (circuit de mémoire intermédiaire entre chaque compteur et le décodeur).
Les pins (ou les broches, si on veut) n° 2 ou 3 provoquent la remise à zéro de chaque compteur quand on les mets au +5.V
En pratique, et vu la dissymetrie des courants d'entrée des circuits TTL, il vaut mieux les réunir toutes ensembles et les "tirer" au + 5V via une R de 2 à 10K, puis d'utiliser un poussoir normalement fermé qui les force à la masse pour compter et qui les laisse monter au +5V pour la remise à zéro.
Attention à l'anti rebonds d'entrée, ce genre de circuit à tendance à compter rien qu'en le regardant fixement ;)
Yves.
|
|
| Sujet : Compteur Nouveau | De Pierre Le 27-04-2008 à 18:23 cms |
| |
Les nixies seront des ZM1020 rouges, en fait trois comptages en cascade suffira !!
Pas d'équivalents actuel pour le 74141 ??
Pierre
| |
|
|
| Sujet : Compteur Nouveau | De F6FKN Le 27-04-2008 à 19:02 sta |
|
Pas besoin, les Popovs en vendent des quantites a des prix totalement serisoires sue EB...
|
|
| Sujet : Compteur Nouveau | De F6FKN Le 27-04-2008 à 19:25 sta |
|
|
|
|
