| Sujet : Pavillon Nouveau | De Phil Le 09-05-2008 à 19:13 sta |
|
Bonsoir à tous,
Je fais avec les moyen du bord, trop cher pou un matériel complet.

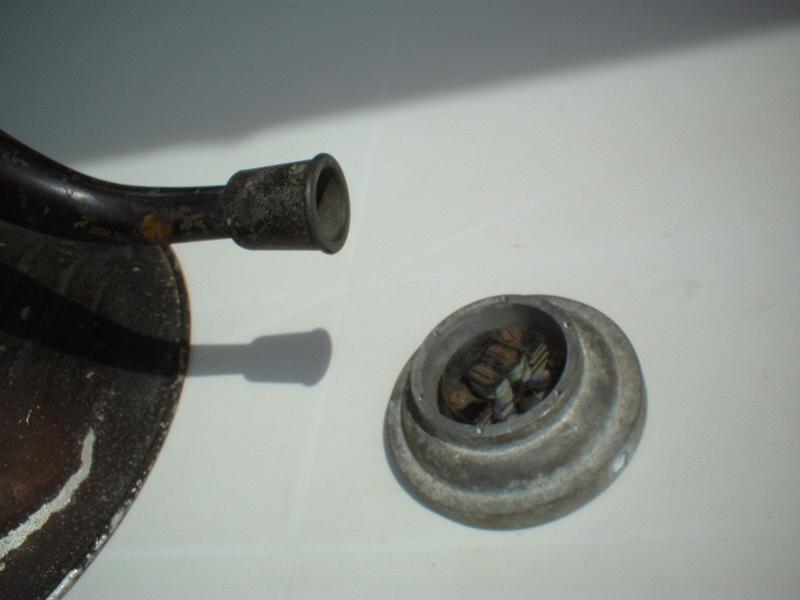

Dans un premier temps j'avais retrouvé le pied avec le mécanisme qui est en bon état de fonctionnement, il manque seulement la membrane. Aujourd'hui j'ai récupéré le col de cygne. Je pense pouvoir fabriquer une pièce en alu ou en cuivre pour adapter les deux morceaux.
Mon souci c'est la membrane, je cherche dans un premier temps un petit dessin montrant comment et sur quoi repose la membrane. Ensuite de combien doit être l'espace séparant la membrane et le noyau de électroaimant?
Dans un deuxième temps, il me faut trouver un matériau dans lequel je pourrais découper la membrane. Je pense à un acier trempé mais lequel ?
J'ai le souvenir que dans les écouteurs d'anciens téléphones, il y avait aussi ce type de membrane mais je crains que le diamètre soit insuffisant...
Bon je sais cela fait très bricolage mais je pense que si je réussi la pièce d'adaptation, l'illusion sera parfaite.
Merci !
Phil ![[:Hi:]](s12.gif)
| |
|
| Sujet : Pavillon Nouveau | De Jpg Le 09-05-2008 à 19:39 sta |
|
Quel est le diamètre recherché?
|
|
| Sujet : Pavillon Nouveau | De Phil Le 09-05-2008 à 20:21 sta |
|
Bonsoir Jpg,
Le diamètre intérieur du socle fait 60 mm donc je pense que si la membrane doit reposer dessus, il faudrait environ 62mm.
|
|
| Sujet : Pavillon Nouveau | De Jpg Le 09-05-2008 à 22:10 sta |
|
Vu.....je regarde ce que j'ai !!
|
|
| Sujet : Pavillon Nouveau | De Alain Legros Le 10-05-2008 à 07:03 sta |
|
Bonjour Phil.
Un couteau à mastic de carrossier doit faire l'affaire pour votre membrane, c'est de la tôle d'acier appelée tôle bleue, elle se découpe avec une paire de cisaille ou une grosse paire de ciseaux.
Alain.
|
|
| Sujet : Pavillon Nouveau | De Jpg Le 10-05-2008 à 11:28 sta |
|
Belle idée....! Phil, désolé, je viens de démonter plusieurs casques galènes ou autre de tailles différentes, mais cela tourne autour des 58 - 59 mm mm !!!donc trop "piti"!
Je pense que la solution d'Alain est bonne.
bonne journée
Jpg
|
|
| Sujet : Pavillon Nouveau | De Phil Le 10-05-2008 à 11:46 sta |
|
Bonjour à tous,
Merci beaucoup Jpg pour vos recherches c'est sympa...
C'est vrai que l'idée d'Alain est bonne, je vais donc sacrifier une de mes spatules et essayer ça...
Une question encore Jpg, selon vous quel doit être l'espacement entre le noyau et la membrane ?
Merci à tous et bonne journée!
|
|
| Sujet : Pavillon Nouveau | De Jpg Le 10-05-2008 à 13:52 sta |
|
Pour l'espacement? Je ne suis pas spécialiste de " la chose ", il faudrait qu'un propriétaire de ce style "d'engin " puisse mesurer!
Sur un écouteur galène, un peu plus petit que ceux mesurés ce matin, que j'ai sous la main, donne: épaisseur de la membrane metallique 0,28 mm, le cercle percé en cuivre côté de l'écouteur sur lequel repose la membrane 0,31 mm, et le cercle percé en carton côté intérieur vers l'aimant est de 0,50 mm. Ces mesures prises avec un palmer "ancien dans sa belle boîte en bois" trouvé l'an passé sur un vide-grenier!
Résultat! je ne sais si cela peut vous servir? C'est peut-être pas les normes pour votre appareil! Déjà, la découpe, et d'ici là, vous aurez bien des renseignements complémentaires et plus adpatés! ou faire des essais techniques en déplacemnt la plaque jusqu'à trouver la bonne mesure....à l'oreille...!!!
Jpg
|
|
| Sujet : Pavillon Nouveau | De Phil Le 10-05-2008 à 16:57 sta |
|
Merci Jpg pour toutes ces infos! Vous avez raison, il faut commencer par la membrane...
|
|
| Sujet : Pavillon Nouveau | De Phil Le 13-05-2008 à 19:53 sta |
|
Bonsoir,
Toujours dans le cadre de cette reconstruction, a quoi peut bien servir cette languette de carton?
J'avais pensé à un fusible mais c'est pas possible puisque les bobines A et B sont branchées en série...
A moins que cela ne serve qu'à relier le fil extérieur et à maintenir les languettes écartées pour éviter un contact avec les autres cosses???
Ou encore relier les deux bornes extérieures si l'on branche les bobines en // ???
Merci!
Phil
| |
|
| Sujet : Pavillon Nouveau | De Jacques (webmestre) Le 13-05-2008 à 20:43 sta |
|
Et si c'était un condensateur ????
|
|
| Sujet : Pavillon Nouveau | De Jacques (webmestre) Le 13-05-2008 à 20:49 sta |
|
Allez, au pif on va dire 2000 pF
|
|
| Sujet : Pavillon Nouveau | De Phil Le 13-05-2008 à 20:49 sta |
|
Ha oui! dans ce cas cela signifie que les bobine sont branchée en // alors?
|
|
| Sujet : Pavillon Nouveau | De Phil Le 13-05-2008 à 20:52 sta |
|
Si Jacques a dit 2000 pF, pas de doute, c'est probablement 2000 pF
Merci !
|
|
| Sujet : Pavillon Nouveau | De Jacques (webmestre) Le 13-05-2008 à 20:54 sta |
|
Vous progressez mon cher, vous progressez
La technique ancienne vous tend les bras si vous savez la comprendre avec les théories d'époque, hélas peu au gout du jour désormais.
|
|
| Sujet : Pavillon Nouveau | De JP Guittard Le 13-05-2008 à 21:17 sta |
|
Bonsoir à tous,

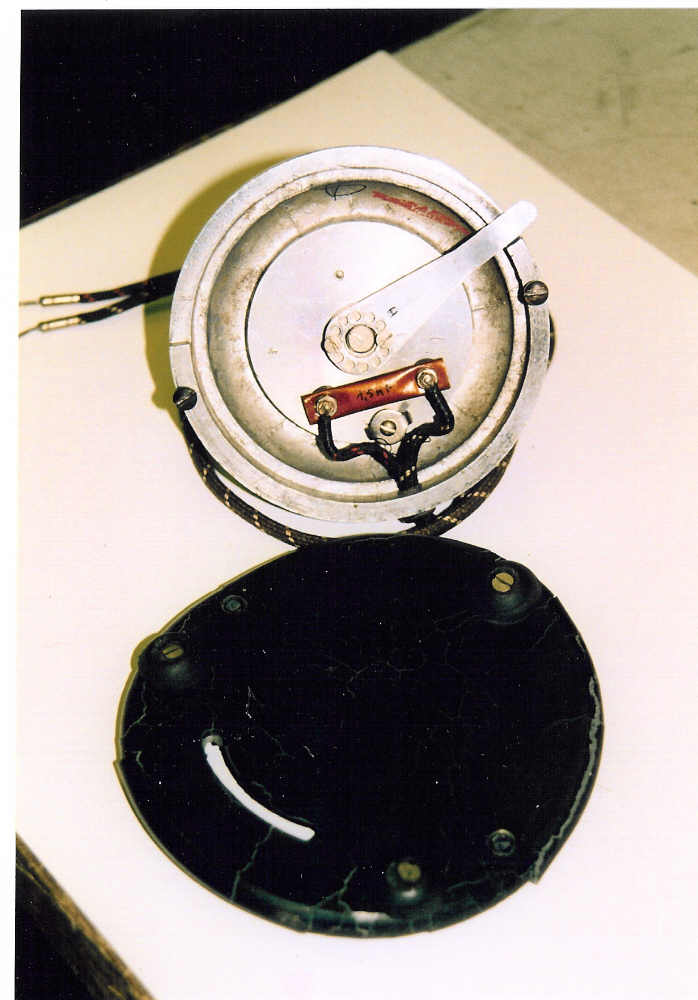

Pour répondre à Phil, il se trouve que j'ai un "col de cygne" Brunet P4, c'est un condensateur de 1,5nF en // sur la bobine, voir les images.
Amicalement.
JP Guittard.
| |
|
| Sujet : Pavillon Nouveau | De Pierrot du 82 Le 13-05-2008 à 22:53 cms |
|  |
1500pF, il était pas tombé loin !
"La technique ancienne vous tend les bras si vous savez la comprendre avec les théories d'époque, hélas peu au gout du jour désormais."
Si le chef veut faire une conférence sur le sujet, je m'inscris tout de suite !
| |
|
|
| Sujet : Pavillon Nouveau | De HLJ Le 14-05-2008 à 01:16 sta |
|
Avec les 4 bornes, c'est un moteur Brunet de "Duo-Tone", il y avait encore un commutateur qui permet de coupler les bobines en série ou eu parallèle ce qui modifie l'impédance et donc la tonalité.
Il y a donc deux levier en principe sur le socle, un pour l'écartement de la membrane et l'autre pour le commutateur "duo-tone"
Meilleures salutation.
HLJ
|
|
| Sujet : Pavillon Nouveau | De Phil Le 14-05-2008 à 20:58 sta |
|
Bonsoir à tous,
Grand merci pour ces réponses...
Mais pas de traces d'un deuxième commutateur.
JP, vous n'auriez pas une petite photo de l'autre face avec la membrane d'une part et la pièce qui relie au col de cygne SVP?
Merci!
|
|
| Sujet : Pavillon Nouveau | De JP Guittard Le 14-05-2008 à 21:30 sta |
|
Bonsoir à tous,
Bon je rcommence j'ai fais une fausse manip et hop plus de message.
Non je n'ai pas de photo du dessus, sur le mien une des bobines était coupée, je l'ai rebobinée avec du fil d'un relais Siémens.
Je ne me souviens pas d'avoir eu de probléme avec la membrane, simplement tâtonné pour la fixation du levier de réglage.
Cela ressemble à la technique du téléphone.
Mais ce n'est pas de la hifi
Cordialement.
JP Guittard.
|
|
| Sujet : Pavillon Nouveau | De Phil Le 14-05-2008 à 21:59 sta |
|
Ca fait rien, merci !
Phil
|
|
| Sujet : Pavillon Nouveau | De JP Guittard Le 15-05-2008 à 21:04 sta |
|
Bonsoir à tous,

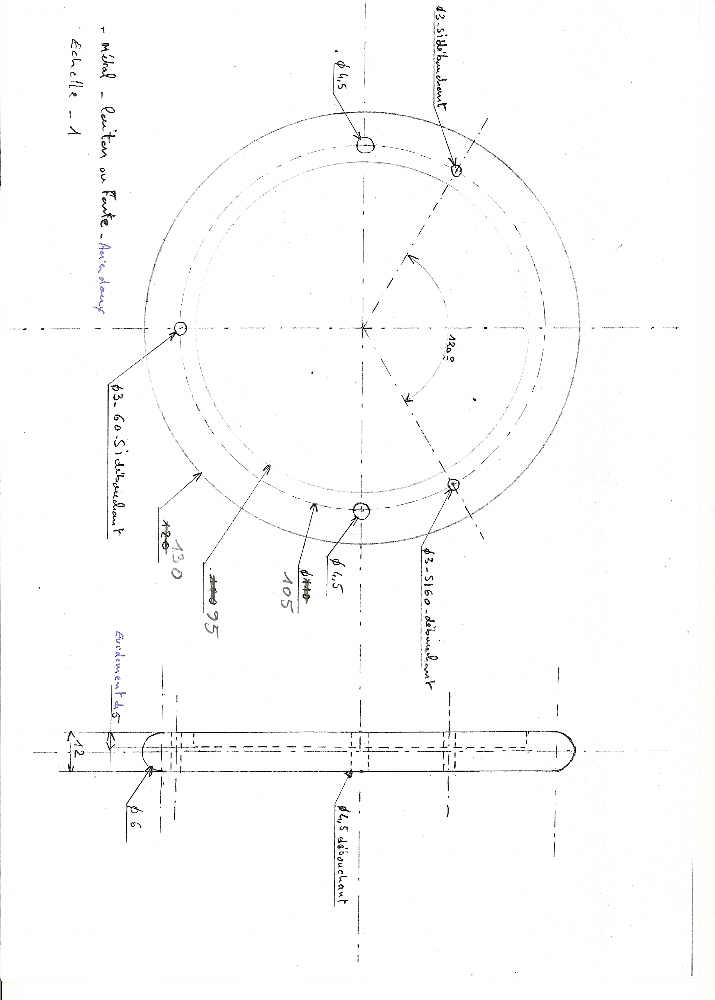

Sur le brunet P4, j'allais oublier un gros souci, l'embase support en "alpax" vous savez cet alliage d'aluminium qui a la fâcheuse propriété de "bouger" comme le bois à l'humidité, là ce n'est pas l'humidité mais le temps qui passe, le poète avait dit "Oh! temps suspends ton vol...." il ne savait pas si bien dire pour ce cas là, j'ai fait un dessin côté pour en faire fabriquer un en acier, en aluminium je pense qu'il ne serait pas assez lourd.
Je le mets en pièce jointe cela peut servir à d'autres.
Cordialement.
JP Guittard.
| |
|
| Sujet : Pavillon Nouveau | De JP Guittard Le 15-05-2008 à 21:07 sta |
|
Bon pour le dessin pas terrible, si quelqu'un en a besoin , qu'il me contacte, je le lui ferai parvenir.
|
|
| Sujet : Pavillon Nouveau | De Phil Le 16-05-2008 à 17:45 sta |
|
Bonsoir JP,
Merci beaucoup pour ce croquis très prècis...
En fait moi je dois refaire aussi la partie supérieure du moteur. J'avais l'intention de bidouiller un pièce de forme conique qui relirait le moteur au col de cygne. Cela ne devrait poser pas trop de problème. Mais il faut que cela ressemble le plus possible à l'original.
Sur le mien, il manque aussi l'embase, je vais m'inspirer de la votre pour en refabriquer une.
Un grand merci JP pour ce croquis, c'est super sympa.
Phil,
|
|
|
