| Sujet : Clarville inconnu Nouveau | De mignon Le 03-06-2008 à 18:53 sta |
|
Bonjour,
je vais encore faire appel à votre sagacité.

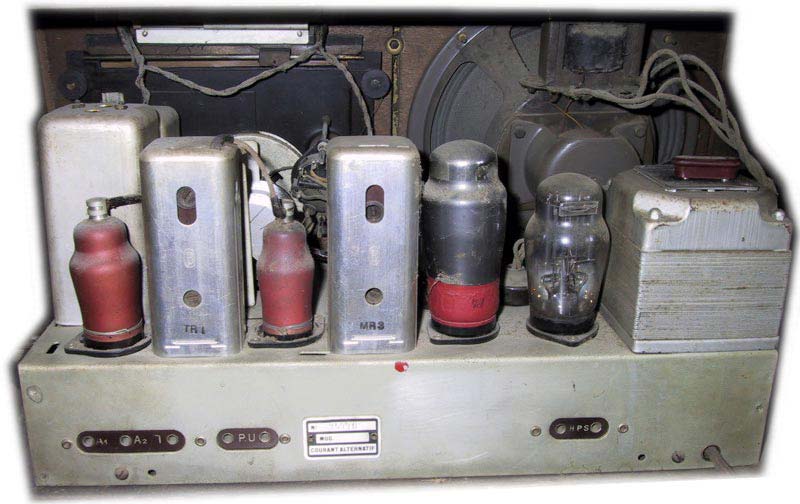

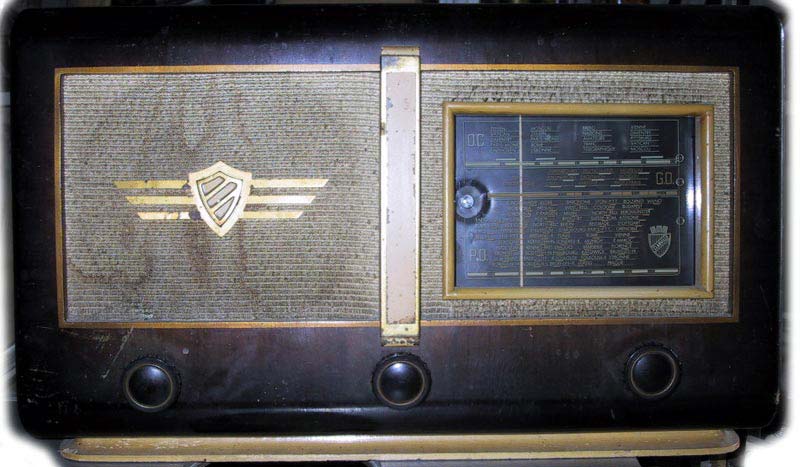

Quel peut-être la référence et l'année de ce poste Clarville. Il ressemble au G505TC (du grand livre) mais ne possède pas le même jeu de lampes. Le mien est équipé de EM1,ECH3,EBF2, EL3N et 1882.
Ce qu'on ne voit pas sur les photos c'est le bouton de changement d'ondes qui est sur le côté.
merci pour votre aide et pour le schéma si quelqu'un le possède. ![[:Hi:]](s12.gif)
Je suis en train de redessiner la glace et dès que j'ai fini je le met en ligne au palais des glaces.

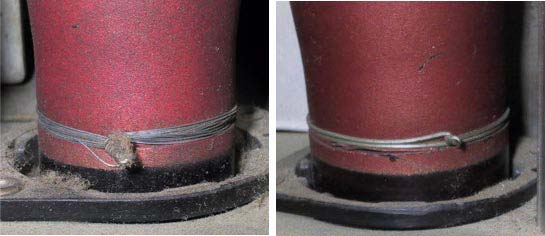

Encore un chose, deux lampes sont ceinturées de cuivre (voir photo) pourquoi?![[:??:]](s11.gif)
| |
|
| Sujet : Clarville inconnu Nouveau | De Jacques (webmestre) Le 03-06-2008 à 19:18 sta |
|
Pour garantir (ou rétablir) la mise à la masse de la métallisation externe des lampes.
|
|
| Sujet : Clarville inconnu Nouveau | De JCN Le 03-06-2008 à 19:21 sta |
|
Bonjour,
Pour les lampes ceinturées, elles sont recouvertes d'une peinture métallisée qui fait office de blindage ( série jaune ou dorée 4V, rouge 6,3 quoiqu'il y ait des 6,3 dorées...)
Comme l'ampoule se décolle facilement du culot, ce fil est sensé faire la liaison peinture-masse (plus ou moins efficace )
JC
|
|
| Sujet : Clarville inconnu Nouveau | De JCN Le 03-06-2008 à 19:22 sta |
|
Le temps d'aller chercher une bière et voilà ! Doublé !
|
|
| Sujet : Clarville inconnu Nouveau | De Bernard_39 Le 03-06-2008 à 19:54 sta |
|
Bonjour à tous,
D'après les lampes que vous avez indiqué, le S5 et le S505 de 1939 utilisaient cette série.
Peut-être le même en instance de restauration, il faut que je regarde lors d'une visite chez mes parents, hélas pas de photo, par contre j'ai le schéma commun aux deux modèles cités ci-dessus.
Bonne soirée à tous.
Amicalement.
Bernard_39
|
|
| Sujet : Clarville inconnu Nouveau | De mignon Le 03-06-2008 à 20:17 sta |
|
Bonsoir,
pour Bernard_39: je suis évidemment interessé par le schéma du S5 ou S505
|
|
| Sujet : Clarville inconnu Nouveau | De Bernard_39 Le 04-06-2008 à 06:28 sta |
|
Bonjour à tous,
Il suffit de demander, c'est parti, le facteur est passé.
Bonne journée à tous.
Amicalement.
Bernard_39
|
|
| Sujet : Clarville inconnu Nouveau | De mignon Le 06-06-2008 à 09:28 sta |
|
Bonjour,
pour Bernard_39, je n'ai rien reçu, mais le facteur est peut-ëtre en grève ou en panne
ou alors le message s'est perdu![[:ouin:]](s10.gif)
pouvez-vous me renvoyer ce schéma. D'avance merci
|
|
| Sujet : Clarville inconnu Nouveau | De Bernard_39 Le 06-06-2008 à 20:45 sta |
|
Bonsoir à tous.
C'est reparti, peut-être un facteur remplaçant.
Amicalement, et bonne soirée à tous.
Bernard_39
|
|
| Sujet : Clarville inconnu Nouveau | De mignon Le 07-06-2008 à 08:33 sta |
|
Bonjour,
oui cette fois-ci c'est arrivé. Merci Bernard
|
|
|
