Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De pierre.ch Le 06-06-2008 à 19:32 sta |
|
Bonjour
Je suis en train de restaurer un Ducretet Thomson D536 équipé des lampes : 6E8, 6M7G, 6H8MG, 6V6GT, 5Y3GB et 6AF7.
Je rencontre deux problèmes pour terminer de rendre vie à ce poste:
- l'anode de la 6E8 est raccordée à une bobine du transfo FI, l'autre extrémité de cette bobine est raccordée au + HT par l'intermédiaire d'une résistance dont il ne reste que les deux extrémités (les 2 coupelles, le corps à disparu) . Mon problème est donc de connaître la valeur de cette résistance manquante. Le transfo d'alimentation délivre une HT de 2x390V à vide mais je ne connais pas la valeur de la HT continue.
- les chimiques de filtrage: un premier gros tube alu vissé sur le châssis de 18 micro
et un second de 18micro aussi placé sous le châssis qui semble être d'origine car fixé au châssis par un collier métallique lui même riveté au châssis.
Le problème est que sur ce second se trouve soudé (en parallèle) un troisième condensateur totalement identique au second, la façon dont il est placé donne l'impression d'une réparation "bricolage".
Le montage de 2 condensateurs en // est il d'origine ou pas?
Voilà pourquoi le schéma de ce poste me serait bien utile .....Alors si une bonne âme possède ce schéma et veut bien me le communiquer par avance un grand merci.
A défaut de schéma si vous pouvez malgré tout répondre à mes deux questions merci aussi
Pierre
|
|
Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De Pierrot du 82 Le 06-06-2008 à 21:06 cms |
| ![](tr.gif) |
La résistance de plaque 6E8 R29=5000 Ohms.
Le 1er chimique de filtrage C28 fait 32µF, mais son négatif n'est pas relié à la masse, mais à un circuit de polarisation par le moins HT...
Voici le schéma.
| ![](tr.gif) |
| |
|
Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De Bernard tsf Allier Le 06-06-2008 à 21:10 sta |
|
Bonjour.
Voila le schéma demandé.
- La résistance incriminée est un 5000 Ohms 1/4 Watt.
- Les condensateurs de filtage sont de 32µF et 16 µF (32µF en tête). Attention, le - du 32µF n'est pas relié directement à la masse.
- Changer aussi le condensateur de liaison C20 (25nF), l'expérience prouve que ce condensateur fuit dans 99% des cas et que son prix ne justifie pas de faire l'impasse.
- La HT me semble trop importante. (La notice indique une HT de265 Volts avant filtrage et 230 Volts aprés filtrage. Le transfo d'alim est il d'origine?
Bon courage.
Cordialement.
| |
|
Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De Bernard tsf Allier Le 06-06-2008 à 21:13 sta |
|
Coiffé sur le poteau![:o(](s16.gif)
Mais j'envoie la deuxième feuille quand même![[:Hi:]](s12.gif)
| |
|
Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De Pierrot du 82 Le 06-06-2008 à 21:19 cms |
| ![](tr.gif) |
C'est beau, cette symétrie dans nos réponses, Bernard...
On monte un duo-men-show ?
| ![](tr.gif) |
|
|
Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De pierre.ch Le 06-06-2008 à 23:56 sta |
|
Bonjour(ou plutôt bonsoir vu l'heure),
Merci beaucoup à Bernard et à Pierrot pour leurs réponses avec les schémas.
Pour le transfo il a tout l'air d'être d'origine mais il donne à vide 2x290V aux secondaires HT et non 2x390V comme je l'avais écrit (faute de frappe....)
Pour ce qui est des condensateurs pas de problème, je les change (ou plutôt les "refais") tous, enfin ... les chimiques et les papiers en tube de verre fermé par du brai, car ils présentent tous des fuites plus ou moins importantes (1mA au mieux sous 300V pour les meilleurs quand aux plus mauvais sous 20 ou 30V l'ampèremètre s'affole déjà.
Encore un grand merci.
Pierre
|
|
Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De pierre.ch Le 23-06-2008 à 15:37 sta |
|
Bonjour à tous,
Ça y est il fonctionne après restauration des condensateurs chimiques et papier, "remplacement" de la résistance de 5000ohms, et de 3 autres résistances au marquage illisible (merci le schéma pour ces 3 là):
une coupée, une à la valeur multipliée par 10 et une autre à la valeur divisée par 10 (selon valeurs indiquées sur le schéma).
Il y avait aussi une lampe qui avait un problème de contact avec sa "peinture" blindage qui n'était plus raccordée à la masse.
Maintenant il est comme "neuf".
Merci encore à Bernard et pierrot leur schéma m'a été vraiment utile.
Pierre
| |
|
Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De hugues Le 21-09-2011 à 13:14 sta |
|
je voudrai savoir ce quil faut faire sur un ducretet thomsn l 536 pour supprimè l'enorme bourdinement que j'ai quan je le mèt en marche quelle piece changer etc ....
|
|
Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De F1FTP Le 21-09-2011 à 13:58 sta |
|
Bonjour Hugues
La première chose a faire c'est arrêter vos essais et lire CA
Après revenez sur le forum poser vos questions ,pas de problèmes on vous répondra.
|
|
Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De hugues Le 22-09-2011 à 12:25 sta |
|

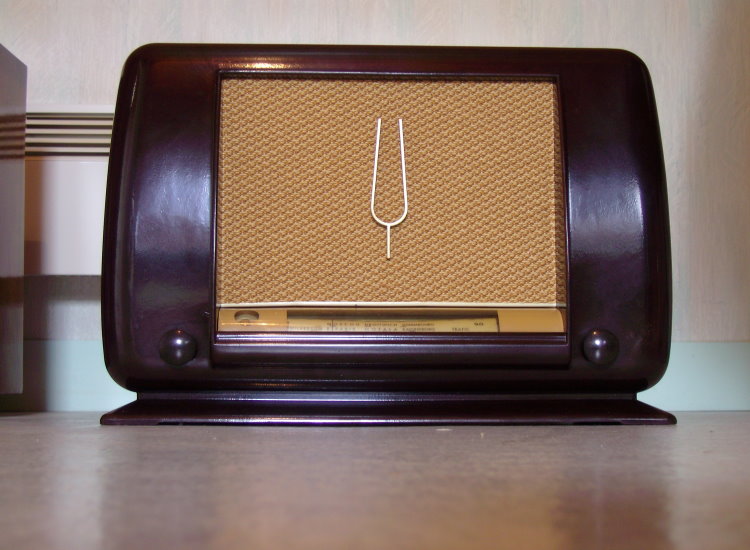

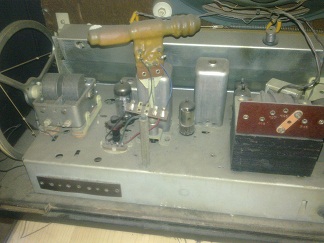

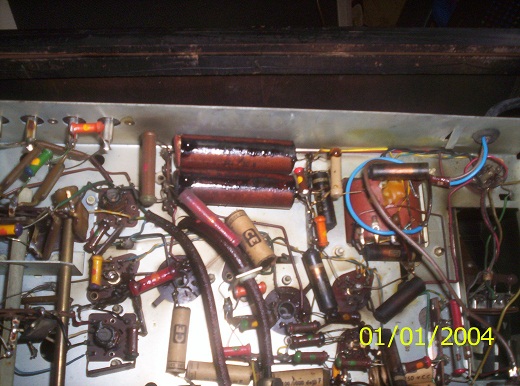

voila donc lma question j'ai eu ce poste et a la mise en route il bourdonne enormement (un essaim de frelon amplifier) sur le forum il mon expliquer qui falllait changer des condosateur de fitrage mais je ne sai pas les quelles don je vous reposte les photo du chassis vu de dessus et sessous afin que vous m'indiquiez par des fleche les condo a changer et ou les trouvè les meme si possible ou les equivalent ainssi que le type de condensateur quil faut mettre j'ai regarder sur le catalogue conrad franchement je ne sais pas les quelle choisir si vous pouviez me donner les reference des equivalent je vous en serai reconnaissant car franchement il est très beau ce poste et j'aimerai vraiment quil fonctionne
| |
|
Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De hugues Le 22-09-2011 à 14:13 sta |
|
j'ai reperer sur le chassis les deux lampe 6AV6 et 6AQ5.
mais je ne voi pas de condensateur qui relie les broche pff c'est une usine ce truc il est ou le 25.000 pF quand au deux autre je me demande si je vai reussir a demonter les deux cloches en metal ????? au secours!!!!!![[:Hi:]](s12.gif) ![[:ouin:]](s10.gif)
|
|
Sujet : Ducretet Thomson D536, schéma ou... Nouveau | De ANITA Le 07-10-2011 à 17:16 sta |
|
Bonjour Monsieur,
Vous trouverez le schema chez doctsf salutation Anita
|
|
|
