Sujet : ECC84 ET ECC86 Nouveau De personnalcomputer  Le 06-06-2008 à 21:52 sta

    sur les vides greniers j'ai acheté des lampes ECC84 et ECC86 qui connais leur
    application ?
    [:??:]


Sujet : ECC84 ET ECC86 Nouveau De personnalcomputer  Le 06-06-2008 à 23:05 sta

    vous savait que la lampe ECC86 peu fonctionné en 6 ou 12 V 8oI

    intéréssant NON !!!8-()

    http://www.google.fr/search?hl=fr&lr=lang_fr&sa=X&oi=spell&resnum=0&ct=result&cd=1&q=ecc84&spell=1


Sujet : ECC84 ET ECC86 Nouveau De Filoch...  Le 06-06-2008 à 23:24 sta

    Oui ,6 ou 12 v d'ailleurs comme ECC 81/82/83 (12AX7).J'ai fabriquer un ampli ou mon chauffage filament est en 24 v continu plus facile a redresser et filtrer (4 EL 34 en série 8 12 AX 7 en série 2 par 2 )

    A ++

    Filoch.....[:Hi:]


Sujet : ECC84 ET ECC86 Nouveau De Pierrot du 82  Le 06-06-2008 à 23:57 cms

Non le filament est chauffé en 6,3V, c'est la tension plaque qui est de 6,3V ou de 12,6V.

Ce tube était prévu pour les auto-radios sans convertisseur HT...



Sujet : ECC84 ET ECC86 Nouveau De Bernard tsf Allier  Le 07-06-2008 à 01:35 sta

    Bonsoir.
    Quelles étaient les autres lampes montées sur ces auto-radios?
    C'est pour ma culture personnelle[:Hi:]
    Cordialement.


Sujet : ECC84 ET ECC86 Nouveau De Pierrot du 82  Le 07-06-2008 à 04:16 cms

ECH83, EBF83, EF97, EF98, ECC86 et des transistors pour l'ampli BF.

Je ne sais pas s'il y en a eu d'autres...



Sujet : ECC84 ET ECC86 Nouveau De YM  Le 07-06-2008 à 07:43 sta

    De nombreux tubes fonctionnent encore plus ou moins correctement sous de faibles tensions d'anode, mais les caractéristiques sont rarement publiées.

    Je soupsonne la ECC86 de n'être rien d'autre qu'une ECC88 mesurée spécialement à faible tension.
    Comparez les courbes d'anode !

    Par curiosité, cherchez les courbes d'anodes d'une 6SL7, on peut parfaitement en tirer quelque chose sous 10V de tension plaque.

    Cette série de tube n'a vécu comme les roses... que l'espace d'un matin.
    Le temps que les transistors franchissent la barre des quelques dizaines de kilohertz ...

    Yves.


Sujet : ECC84 ET ECC86 Nouveau De personnalcomputer  Le 07-06-2008 à 11:33 sta

    il me reste plus qu'a mêttre en apllication car j'ai quelques tube en ECC 86[:Hi:]


Sujet : ECC84 ET ECC86 Nouveau De personnalcomputer  Le 07-06-2008 à 11:34 sta

    il me reste plus qu'a mêttre en apllication car j'ai quelques tube en ECC 86[:Hi:]


Sujet : ECC84 ET ECC86 Nouveau De fr laval  Le 08-06-2008 à 07:09 sta

    Ce sont des doubles-triodes amplificatrices. Elles étaient utilisées dans les amplis en préamplification, avant d'attaquer l'ampli de puissance.
    Pour mémoire, dans la dénomination des lampes savoir que "C" désigne les triodes, "L" les penthodes de puissance en général.


Sujet : ECC84 ET ECC86 Nouveau De Paul77  Le 08-06-2008 à 12:03 sta

    [:??:] Pierrot du 82, OK pour la tension plaque en 6v3 pour la ECC86 utilisée en HF sur les poste auto. Mais pour la ECC84 il s'agit d'une double triode HF utilisée en changeuse dans la réception télévision et la tension plaque est de 90 volts sur la 2ème triode.
    La ECC85 est également utilisée en télévision de même que la ECC81, ECC85, ECC88, ECC180 et ECC189.
    Pour les autres doubles triodes, ECC40, ECC82, ECC83 il s'agit de tubes conçus pour la préamplification BF.
    Mais attention, avant de les brancher sur 12,6 volts il convient de consulter un lexique car certaines doubles triodes ne fonctionnent QUE sur 6,3 volts ex : ECC91 (6J6).
    D'ailleurs leur appellation est double, le ou les premiers chiffres désignent la tension de chauffage : pour la ECC82 la 2ème appellation est 12AU7 qui fonctionne sur 12,6 avec broche commune 6,3 volts mais pour la ECC85 la 2ème appellation est 6AQ8, pour la ECC84=6CW7 uniquement 6,3 volts. La ECC86 aussi, uniquement 6,3 volts.
    Les séries pro sont marquées différemment par ex en grand public la ECC82 est marquée en pro E82CC.


Sujet : ECC84 ET ECC86 Nouveau De Pierrot du 82  Le 08-06-2008 à 14:30 cms

Pour votre culture , le code PRO ELECTRON :



La première lettre décrit le chauffage :

A : 4 volts
C : série 200mA
D : direct : 1,25-1,4 volts batterie
E : 6,3 volts
F : 12,6 volts
G : 5 volts
H : série 150 mA
K : 2 volts batterie
O : semiconducteur
P : série 300mA
U : série 100mA
V : série 50 mA
X : série 600mA
Y : série 450 mA
Z : cathode froide (pas de chauffage)

Les lettres suivantes décrivent la fonction des éléments du tube :

A : simple diode
B : double diode
C : triode
D : triode de puissance
E : tétrode
F : pentode
H : hexode ou heptode
K : octode
L : pentode de puissance
M : indicateur d'accord (oeil magique)
P : tube à émission secondaire
Q : ennéode (9 électrodes)
T : divers
X : redresseuse à gaz
Y : redresseuse monoplaque
Z : redresseuse biplaque

Le ou les premiers chiffres se rapportent au type de culot, mais il y a des exceptions :

1 à 9, un seul chiffre : transcontinental, alias "culot P"
10 à 19 : telefunken alias "allemand"
20 à 29 : loktal
30 à 39 : octal
40 à 49 : rimlock alias "medium"
50 à 79 : spécial ou sans culot ou subminiature à fils
80 à 89 : noval
90à 99 : miniature 7 broches
200 à - : decal (10 br.)
300 à - : octal
500 à - : magnoval alias 'novar"
800 à - : noval
900 à - : miniature 7 br.


 Fichier
.TXT


Sujet : ECC84 ET ECC86 Nouveau De F6FKN  Le 08-06-2008 à 16:47 sta

    Merci Pierrot!
    Ca simplifiera les commentaires. :-D:-D:-D


Sujet : ECC84 ET ECC86 Nouveau De Paul77  Le 09-06-2008 à 11:00 sta

    Mon commentaire ne visait qu'à attirer l'attention sur les tensions de chauffage des doubles triodes ECC** qui pour certaines ont un simple ou double filament de 6,3 volts (2x3,15 v interne) et d'autres un double fiament de 12,6 volts avec une électrode commune pour 2x6,3 v.

    Il est évident qu'alimenter une ECC86 en 12 volts comme l'indique "Personalcomputer" plus haut ne ferait que rendre le tube inutilisable.

    D'où l'avantage d'employer la 2ème appellation (américaine) dont le ou les premiers chiffres indiquent la tension de chauffage ex: ECC83=12AX7 et ECC84=6CV7.

    Par ailleurs il faut souligner l'orthographe correct de Pierrot pour PENTODE que l'on rencontre trop souvent écrit par certains pentHode avec le H inutile transposé de catHode ( et pourquoi pas dihode, trihode, tétrhode etc ?).



Sujet : ECC84 ET ECC86 Nouveau De Jpg  Le 09-06-2008 à 11:09 sta

    Et même pourquoi pas PierrHot dHu 8H2 ????:-D:-D. C'est qui connaît l'aurtaugraff" LUI!


Sujet : ECC84 ET ECC86 Nouveau De Paul77  Le 09-06-2008 à 11:38 sta

    ???


Sujet : ECC84 ET ECC86 Nouveau De JCN  Le 09-06-2008 à 11:52 sta

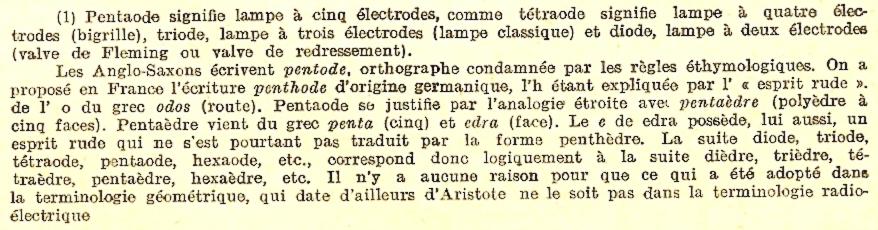

    L'orthographe correcte est : pentaode en français, pentode en anglais et penthode en allemand. -->

    JC ;-)




Sujet : ECC84 ET ECC86 Nouveau De Pierre  Le 09-06-2008 à 12:18 cms

  !

Pierre



Sujet : ECC84 ET ECC86 Nouveau De Jpg  Le 09-06-2008 à 15:03 sta

    JCN, sympa ce petit extrait explicatif, j'ai encore appris aujourd'hui...

    Un "Tetra poëte" qui chante le soir une ode à sa belle, ce pourrait-être un Tetra-ode ??......:-D:-D

    Paul, cette petite remarque s'adressait à Pierrot, histoire de rire! et non pas sur le libellé de votre fil ! ;-)

    Jpg


Sujet : ECC84 ET ECC86 Nouveau De René  Le 09-06-2008 à 23:39 sta

    Pentode et penthode, on trouve les deux ortho au Larousse je crois...
    Par contre Pierre-Hot, c'est pas mal.... Pierre-Hot du 69 ?
