| Sujet : ampli Sforzando, les schémas Nouveau | De Thierry Magis Le 20-07-2008 à 14:08 sta |
|
Bonjour,
Comme promis dans une autre disussion, voici les schémas de cet amplificateur bien connu et apprécié en Belgique.

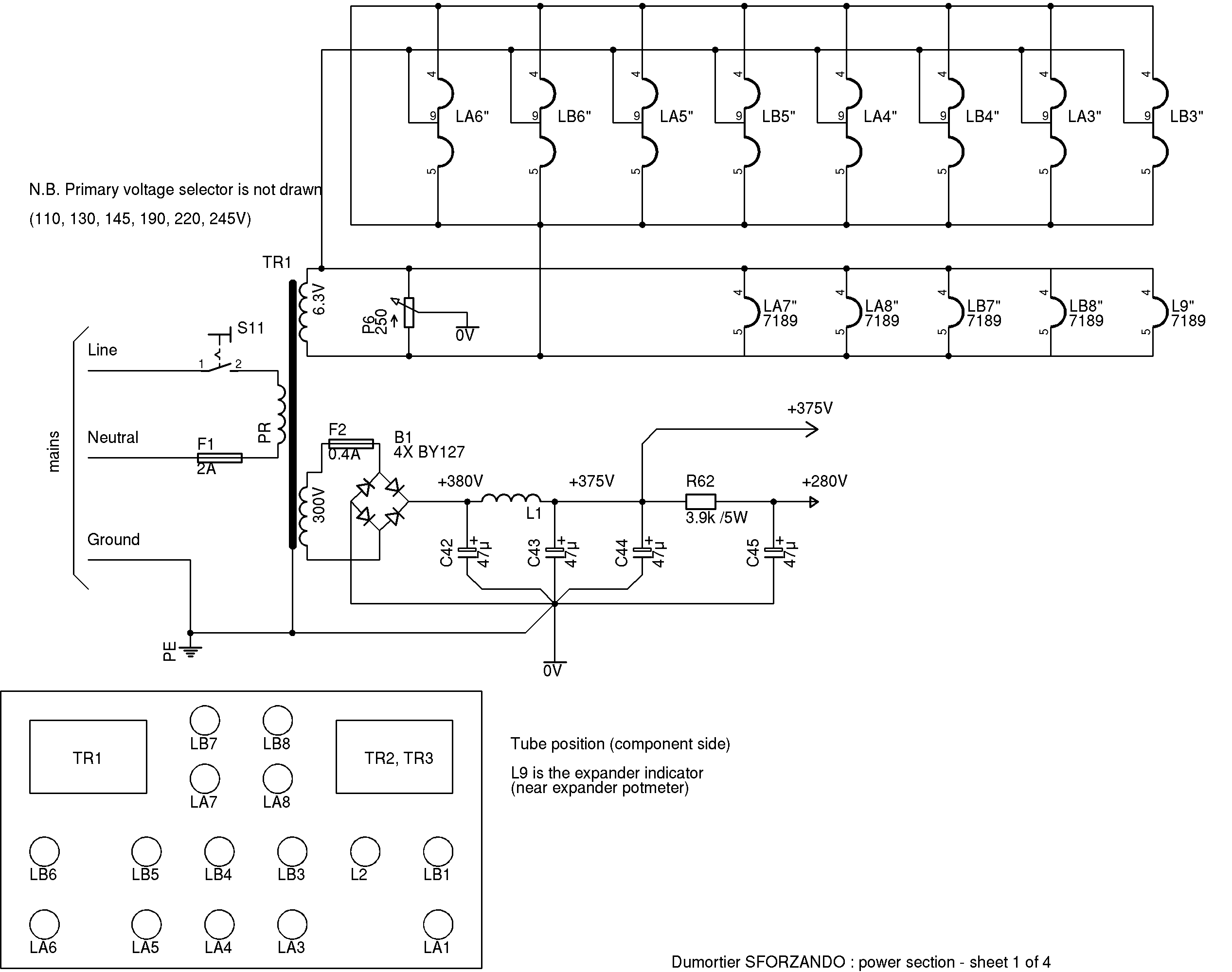

Première partie, l'alimentation. Classique ...
A suivre, tout de suite
| |
|
| Sujet : ampli Sforzando, les schémas Nouveau | De Thierry Magis Le 20-07-2008 à 14:11 sta |
|

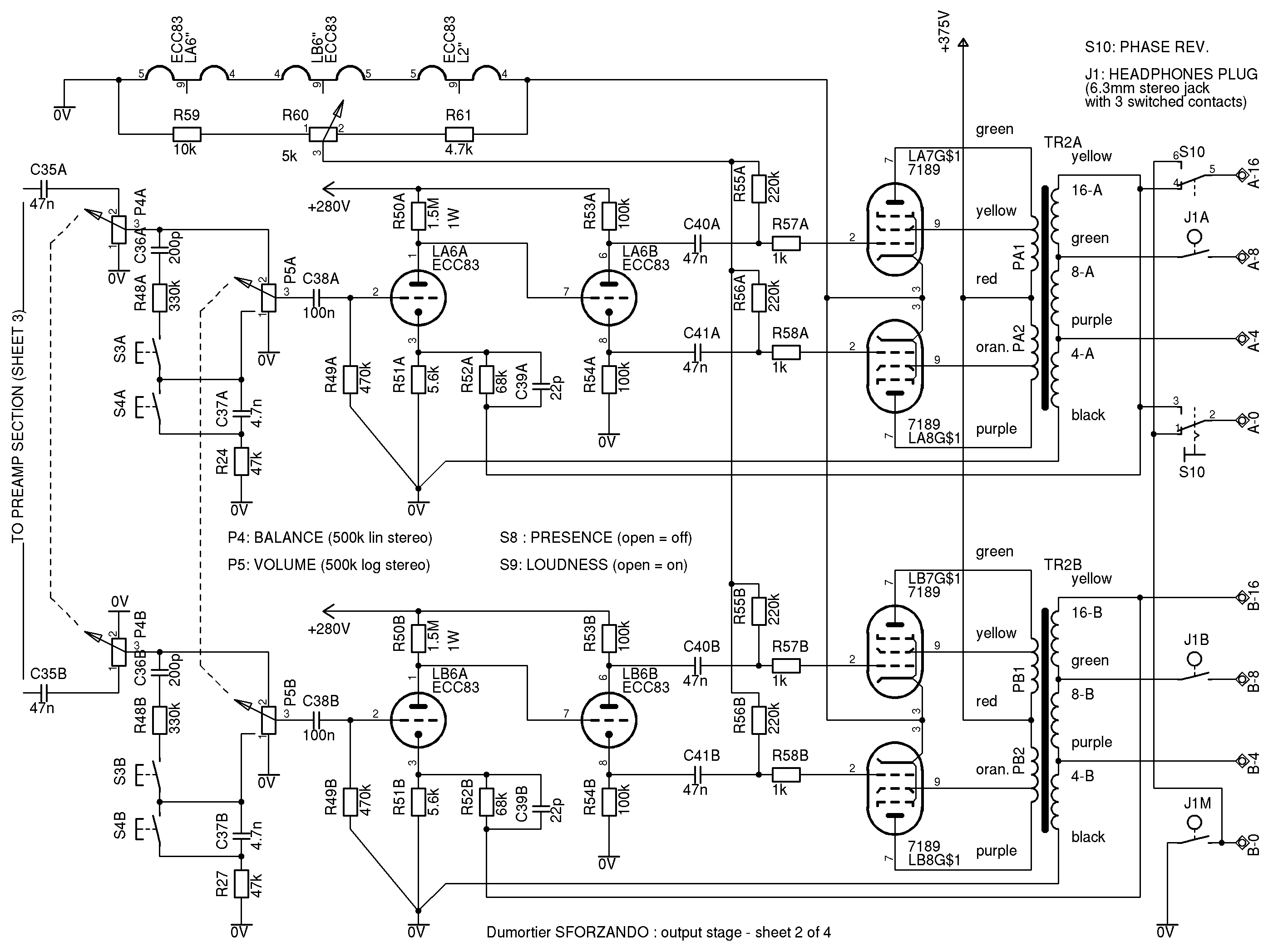

Le suite, avec l'étage de puissance et sa polarisation un peu inhabituelle.
En effet, les filaments de 3 lampes (ECC82) câblés en série constituent la résistance de cathode des lampes de puissance !
Ces 3 lampes sont le préampli "phono" et la sortie enregistrement.
La suite tout de suite...
| |
|
| Sujet : ampli Sforzando, les schémas Nouveau | De Thierry Magis Le 20-07-2008 à 14:13 sta |
|

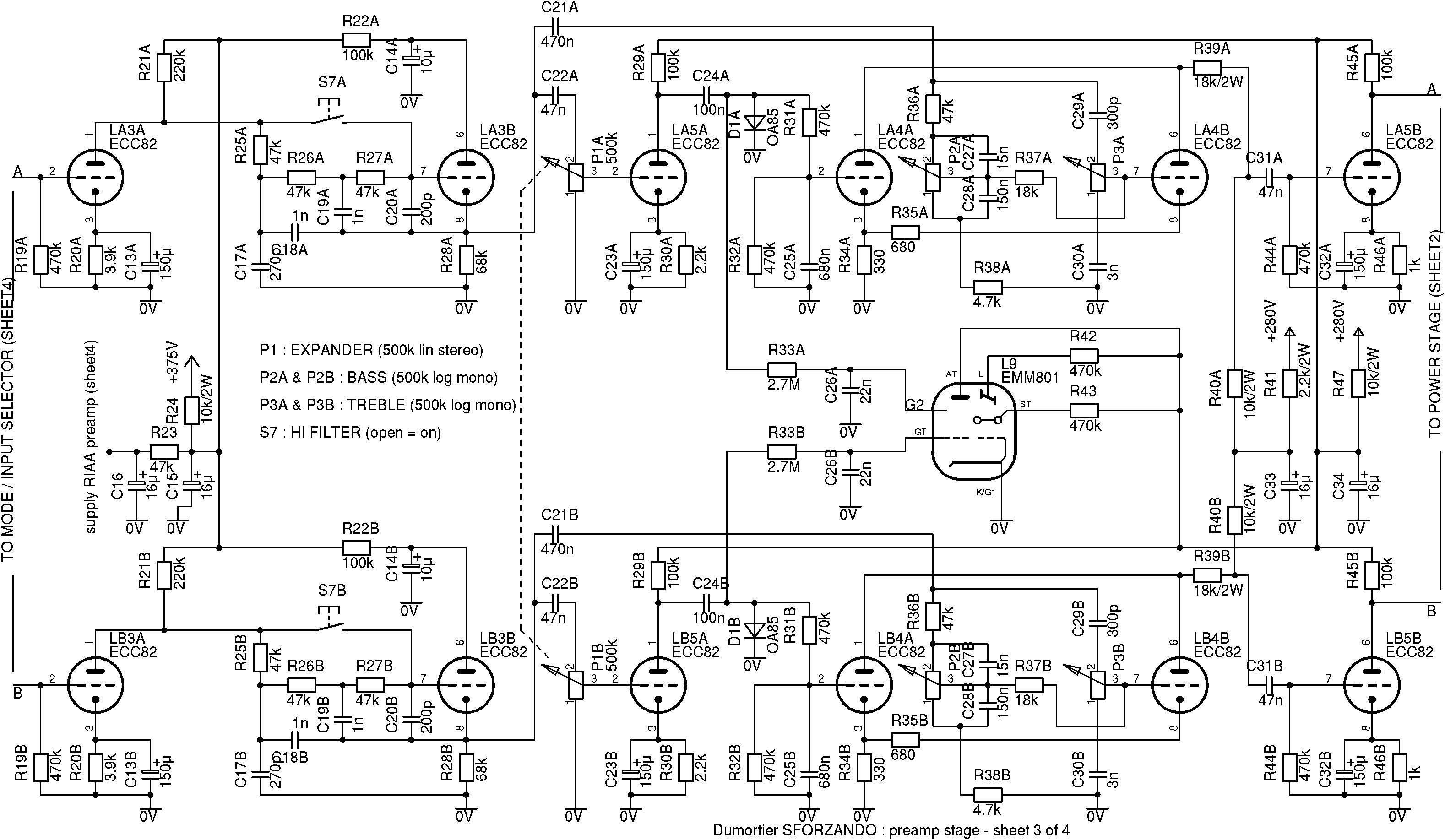

Et voici le préamplificateur, avec les "tone-controls" et surtout "l'expander" de dynamique.
Affichage du niveau de fonctionnement de l'expander par double oeil EMM 801!
La suite arrive...
| |
|
| Sujet : ampli Sforzando, les schémas Nouveau | De Thierry Magis Le 20-07-2008 à 14:19 sta |
|

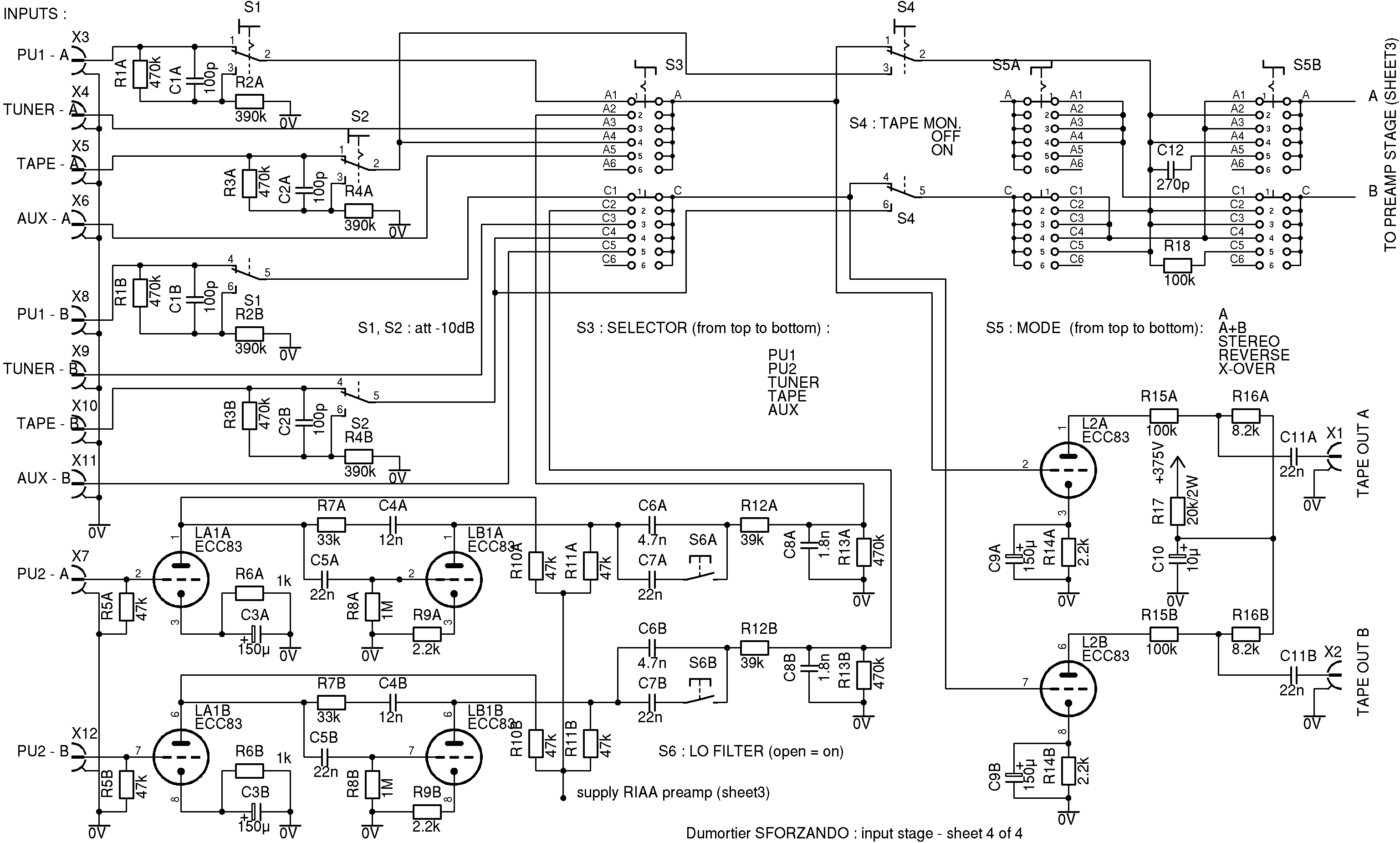

Dernier morceau du schéma, plus classique avec le sélecteur d'entrée et un sélecteur de mode de fonctionnement assez curieux.
Outre les positions mono, stéréo et reverse, il comprend aussi une fonction "X-over", qui envoie les aigues sur un canal et les basses sur l'autre.
Petit filtre passif assez rudimentaire, et je ne vois pas bien l'utilité d'une telle fonction...
Pour le reste, un bel engin, qui "sonne" très bien. Mais bon, les appréciations auditives sont tellement subjectives !
Que pensent nos amis experts en audio de la conception ?
Restauration en cours actuellement. Des photos de celui d"Yves sont disponibles sur l'autre discussion.
Le mien est un peu plus ancien : types de résistances, condensateurs "moutarde", et potentiomètre "hum" sur la facade arrière.
Cordialement
Thierry
| |
|
| Sujet : ampli Sforzando, les schémas Nouveau | De Thierry Magis Le 20-07-2008 à 14:22 sta |
|
Question pour Jacques (webmaster forum) :
Les fichiers joints sont des .gif et assez curieusement ils se chargent très lentement. Ici, du moins...
Il y a t-il une restriction avec ce type de fichiers ?
Des autres discussions comprenant des .jpg se chargent très rapidement. Mes fichiers joints ne sont pas très lourds en ko pourtant !
Cordialement
Thierry
|
|
| Sujet : ampli Sforzando, les schémas Nouveau | De Thierry Magis Le 20-07-2008 à 17:59 sta |
|
Bonjour,
juste une petite coquille dans la page 4, les tubes sont des ECC83 et non des 82. Voici le schéma mis à jour.
les autres pages sont ok...
Cordialement,
Thierry
| |
|
| Sujet : ampli Sforzando, les schémas Nouveau | De Yves Le 02-08-2008 à 15:20 cms |
|  |
Ben Thierry, ce type d'ampli ne semble pas attirer la foule......Mais via ce forum, je te remercie pour la patience d'avoir relevé le schéma de ce petit bijou et d'en faire profiter les autres!!! Bravo et encore merci!!!
Amicalement.
Yves
| |
|
|
|
