| Sujet : Générateur mécanique Nouveau | De Phil Le 26-08-2008 à 19:26 sta |
|
Bonsoir à tous,

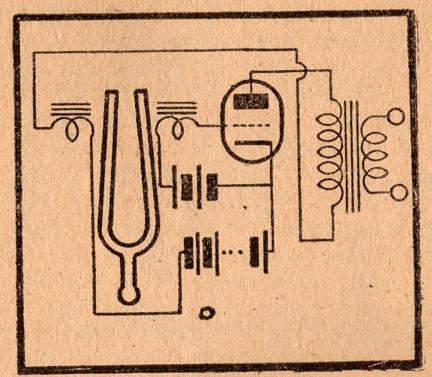

Trouvé dans un vieux document, ce générateur de fréquence mécanique s'auto-entretien : une branche initie la fréquence et l'autre entretien les vibrations.
Bien que la fréquence soit relativement basse de l'ordre de 500 hz, elle est très précise puisqu'il s'agit d'un diapason pouvant donner une note fixe... Un peu l'ancêtre du quartz...
Plutôt original comme générateur de fréquence !
Phil ![[:Hi:]](s12.gif)
| |
|
| Sujet : Générateur mécanique Nouveau | De YM Le 26-08-2008 à 22:28 sta |
|
GENIAL
|
|
| Sujet : Générateur mécanique Nouveau | De Pierrot du 82 Le 27-08-2008 à 00:06 cms |
|  |
C'est ce qu'on utilisait dans les année 30, avant l'invention du géné BF à pont de Wien.
Ce n'est pas très stable en fonction de la température, ni très bon au point de vue distorsion, mais on était moins difficile à l'époque !

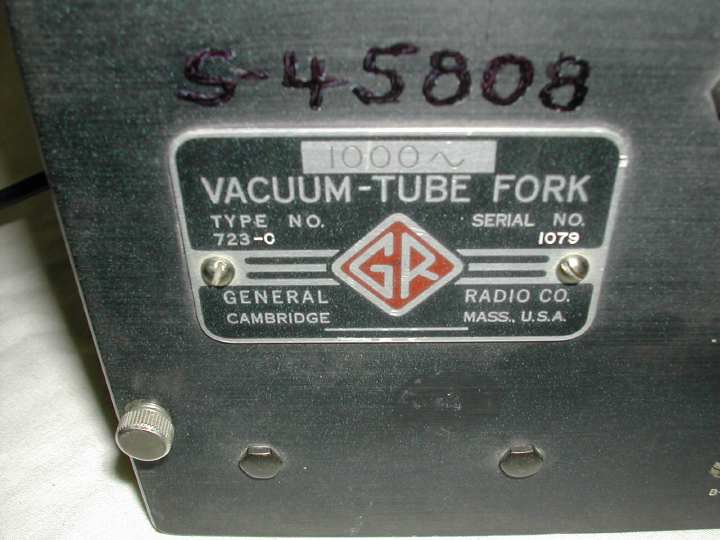

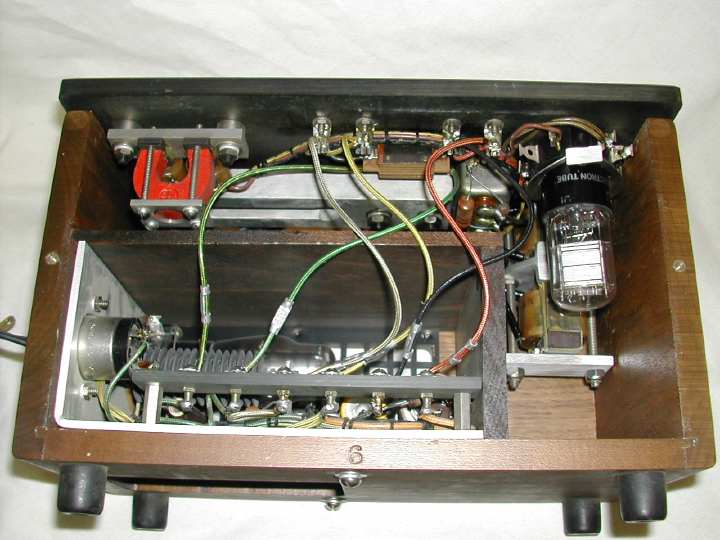

Ça s"appelle "vacuum-tube fork"
| |
| |
|
| Sujet : Générateur mécanique Nouveau | De Pierrot du 82 Le 27-08-2008 à 00:09 cms |
| |

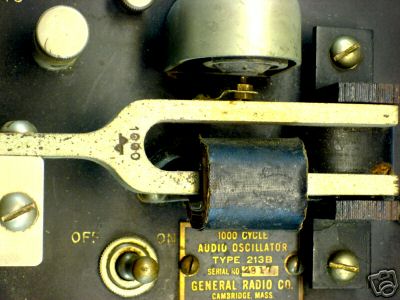

Le diapason de l'oscillateur...
| |
| |
|
| Sujet : Générateur mécanique Nouveau | De F6FKN Le 27-08-2008 à 08:46 sta |
|
Ce systeme a ete aussi utilise avec des transistors.
Des diapasons etaient utilises comme filtres BF pour decoder les appels selectifs sur certains radio-telephones.
Ils etaient inclus dans des boitiers hermetiques de petite taille.
Bien sur, a notre epoque, ca fait sourir...
|
|
| Sujet : Générateur mécanique Nouveau | De F6FKN Le 27-08-2008 à 13:47 sta |
|
Sourire
|
|
| Sujet : Générateur mécanique Nouveau | De YM Le 27-08-2008 à 15:15 sta |
|
Sourire C'est vrai, ils servaient à la fois de générateur et de filtre Sourire
|
|
| Sujet : Générateur mécanique Nouveau | De GHIBLI 1 Le 27-08-2008 à 15:55 sta |
|
Désespérant ce Pierrot du 82 : non seulement il sait tout ( ou presque ! ) mais il a tout ( ou presque )
|
|
| Sujet : Générateur mécanique Nouveau | De Phil Le 27-08-2008 à 17:36 sta |
|
C'est un peu comme dans le vélo, ils ont "Paulo la science", nous en TSF, nous avons "Pierrot la science"...
|
|
| Sujet : Générateur mécanique Nouveau | De Pierrot du 82 Le 27-08-2008 à 18:03 cms |
| |
Petite rectif :
C'est un appareil de mesure, donc dans mon domaine de prédilection  , mais je n'en possède que dans ma collection de photos, celles que j'ai mises proviennent d'eBay...
Pour les appels sélectifs à diapason des réseaux 27MHz, j'ai aussi pratiqué dans les années 70-74... c'était plus sympa que de se faire casser les oreilles par tout le trafic sur la même fréquence, c'était à quartz à l'époque (27,400.)
| |
|
|
| Sujet : Générateur mécanique Nouveau | De mignon Le 27-08-2008 à 20:17 sta |
|
Bonsoir,
ce principe (diapason) a été utilisé aussi dans les premières horloges "électroniques".
Autre application du diapason, ou plus exactement des lames vibrantes, le fréquencemètre, en particulier autour des 50Hz EdF. Et aussi la série de lames vibrantes utilisées en radio-commande.
|
|
| Sujet : Générateur mécanique Nouveau | De YM Le 27-08-2008 à 20:42 sta |
|
Honher (? ortogarfe ?) faisait un piano électrique avec des lames vibrantes semblables à celles d'un accordéon, mais excités par un plectre comme les cordes d'un clavecin.
Une bobine récupérait la tension qui était envoyée vers un ampli.
Le bon temps de l'électronique analogique ![[:ouin:]](s10.gif)
Yves.
|
|
| Sujet : Générateur mécanique Nouveau | De Pierrot du 82 Le 27-08-2008 à 22:34 cms |
| |
|
| Sujet : Générateur mécanique Nouveau | De MICHEL Le 19-01-2009 à 22:06 sta |
|
Exact, la société Charvet fabriquait encore des horloges electroniques à diapason en 1968.
Salut
|
|
| Sujet : Générateur mécanique Nouveau | De vizymoteau Le 19-01-2009 à 22:54 sta |
|
Hummmm, j'ai du détruire un truc comme ça vers mes 10 ou 12 ans .......
Snif
|
|
| Sujet : Générateur mécanique Nouveau | De Adams Le 19-01-2009 à 23:49 sta |
|
Bonsoir

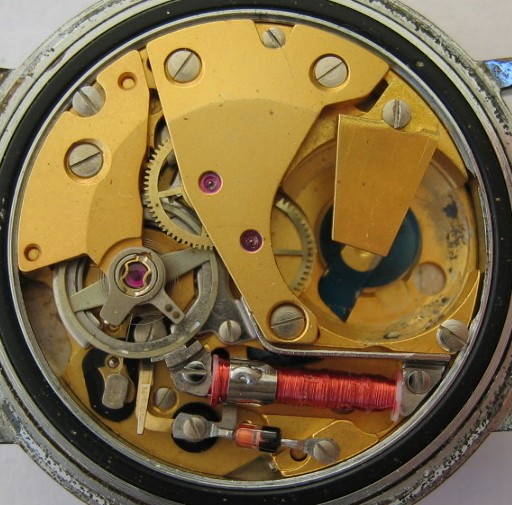

Ne pas oublier les montres LIP et Bulova le diapason entrainait une roue à rochet.
http://forum.chronomania.net/mix_entry.php?id=70029&PHPSESSID=d14d9304418cf0c3f38d79e394aba93c
| |
|
| Sujet : Générateur mécanique Nouveau | De Adams Le 20-01-2009 à 00:03 sta |
|

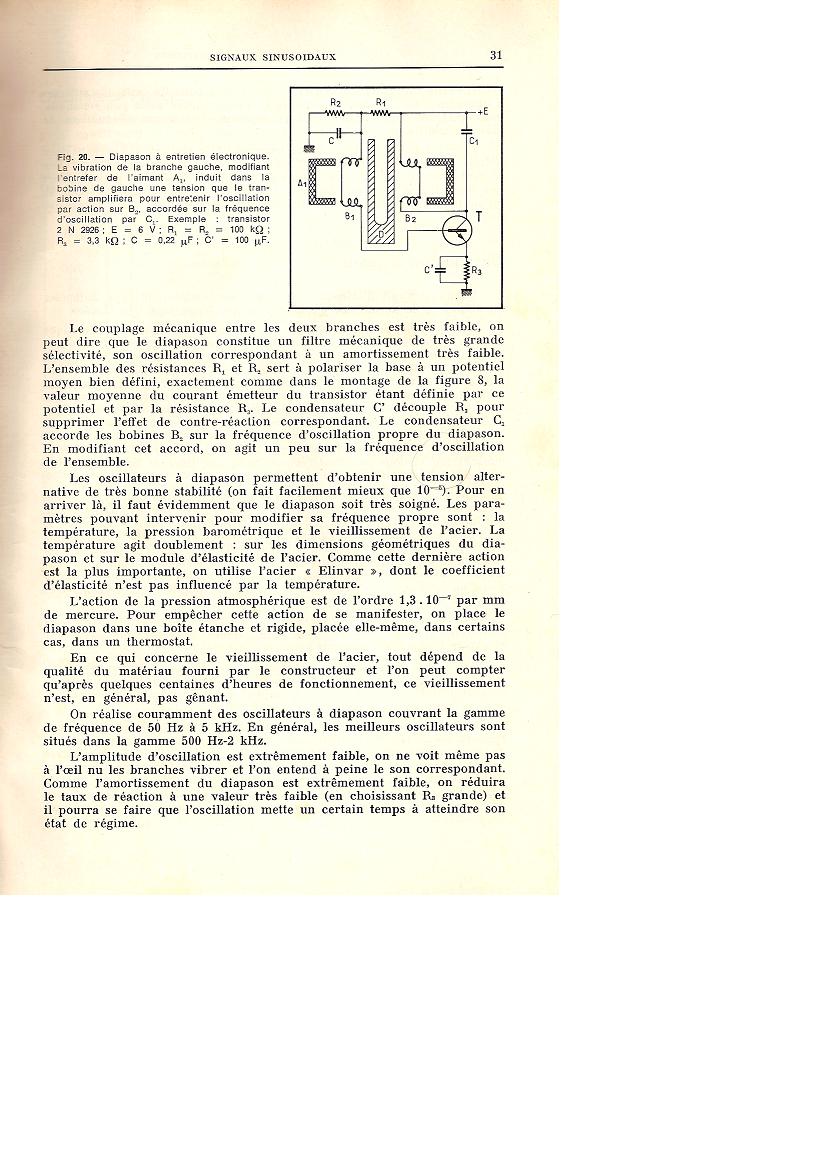

Voila ce que dit sur le sujet JP Oemichen .
| |
|
|
