| Sujet : generateur ou heterodyne Nouveau | De lafraiche Le 17-10-2008 à 10:17 sta |
|
bonjour
je suis a la recherche d'un generateur hf simple pour realigner des vieux poste
merc
d colomb
|
|
| Sujet : generateur ou heterodyne Nouveau | De christiandu24 Le 17-10-2008 à 14:05 sta |
|
Bonjour

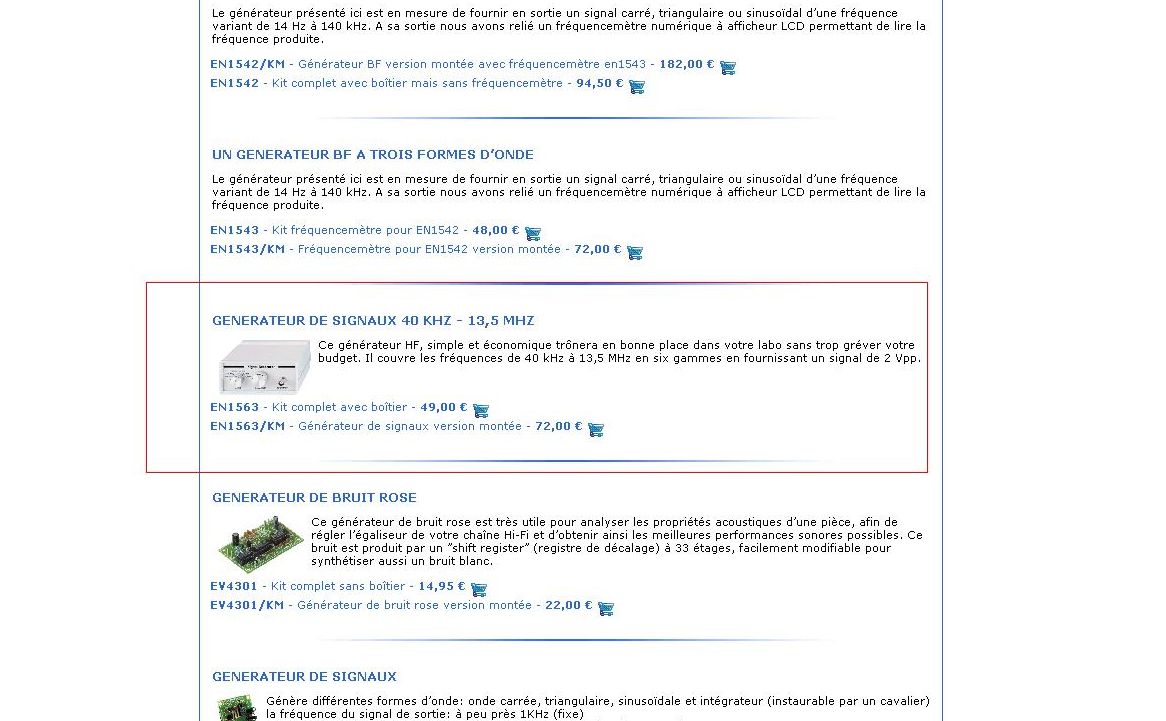

A part EB voir peut être chez electropuces ou chez comelec ( www.comelec.fr ) qui propose un kit .
Géné basique a voir
christian
| |
|
| Sujet : generateur ou heterodyne Nouveau | De Gaet1001 Le 17-10-2008 à 17:22 cms |
|  |

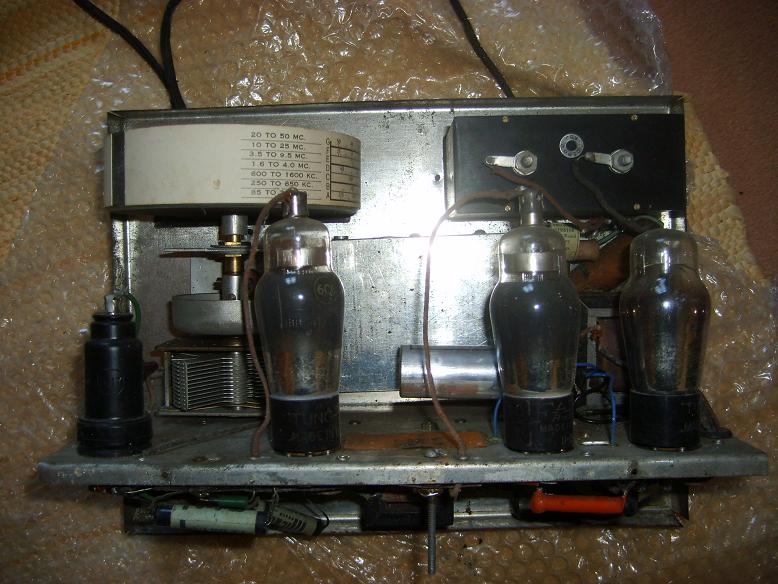

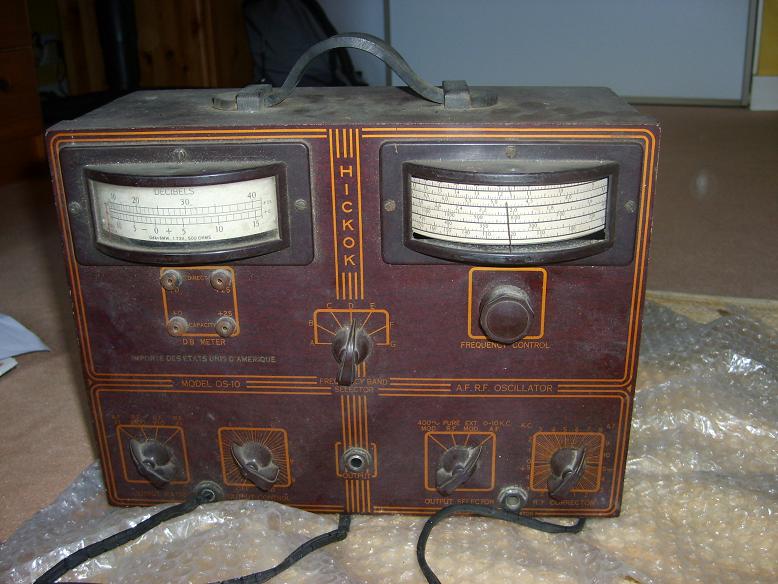

le mien est arrivé aujourd'hui, je débute sa restauration.. sympa hein ??
je ferai un reportage sur mon site...
| |
| |
|
| Sujet : generateur ou heterodyne Nouveau | De christiandu24 Le 17-10-2008 à 19:35 sta |
|
bonsoir

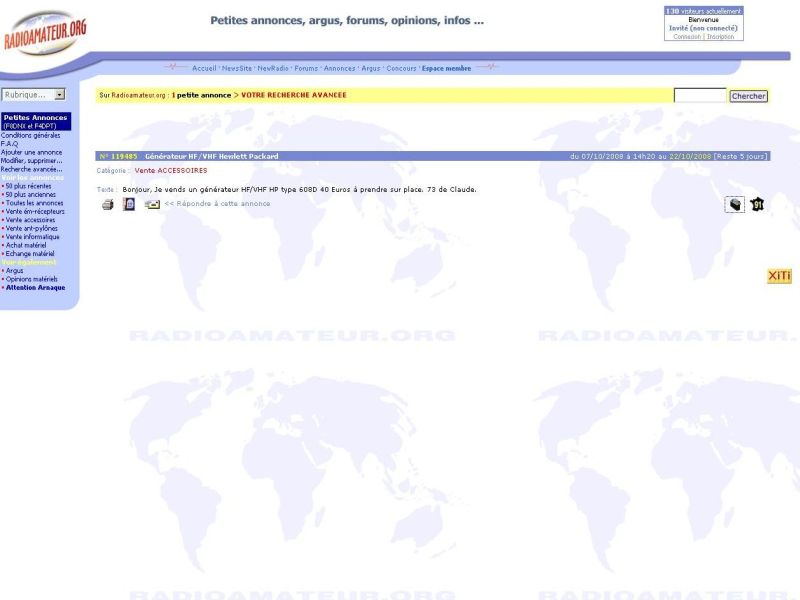

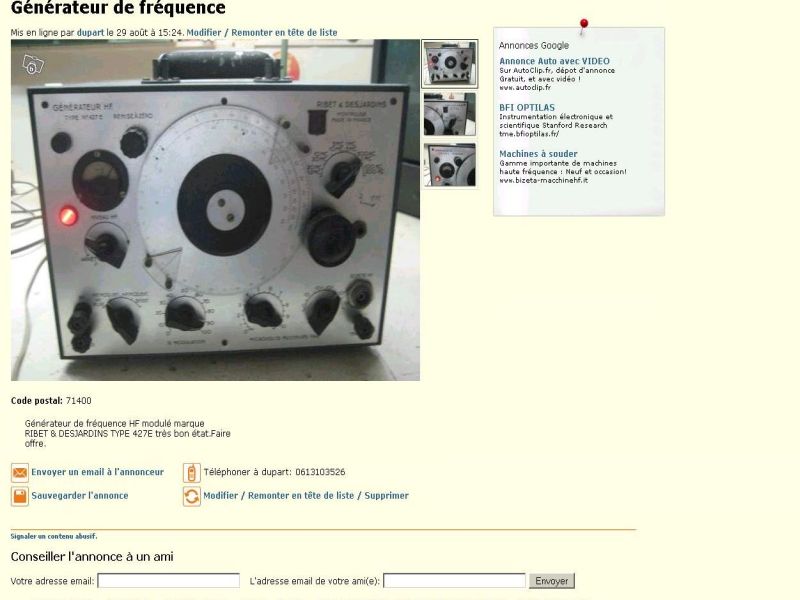

2 annonces a voir pour prix et dispo.
1 dans " le bon coin " l'autre dans" radioamateur.org "
bonne soirée
christian
| |
|
| Sujet : generateur ou heterodyne Nouveau | De Gaet1001 Le 17-10-2008 à 19:59 cms |
| |
pour info j'ai payé le mien 35€port compris, la qualité de fabrication est remarquable (caisse galvanisée... façade bakélite) les américains savaient y faire...
plus qu'un condo à changer et je pourrai procéder aux tests...
| |
|
|
| Sujet : generateur ou heterodyne Nouveau | De Gaet1001 Le 17-10-2008 à 20:31 cms |
| |
pas de bol, j'avais prévu le coup en mettant mon variac isolé sur 110v mais l'appareil ne marche pas sur le 220.., et pas de cavalier.
je m'achèterai un auto transfo quand je m'en servirait.
| |
|
|
| Sujet : generateur ou heterodyne Nouveau | De lafraiche Le 17-10-2008 à 22:00 sta |
|
bonsoir

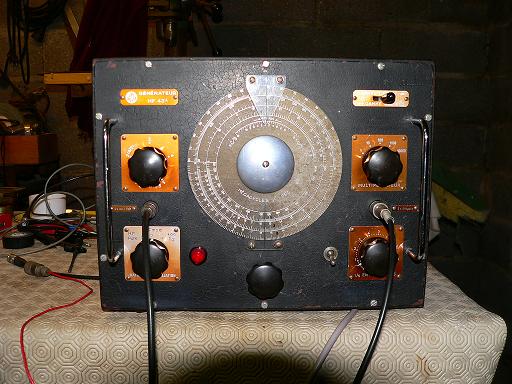

je viens d'acheter ce genereteur hf mais je ne sais pas m'en servir car je n'ai pas la doc
c'est type 43a de 'industriel des telephones de la compagnie generale d'electrecite
vr photo
d colomb
ps je veux realigner un poste a lampe
cordialement
| |
|
| Sujet : generateur ou heterodyne Nouveau | De Pierrot du 82 Le 18-10-2008 à 03:24 cms |
| |
Pour Gaét',
Le matos américain est (presque) toujours en 115V...
Pour Lafraîche :
Un petit schéma, mais c'est pas du matériel tout jeune (1943.)
Attention, il est peut-être en 115V lui aussi !
| |
| |
|
| Sujet : generateur ou heterodyne Nouveau | De Pierrot du 82 Le 18-10-2008 à 03:26 cms |
| |

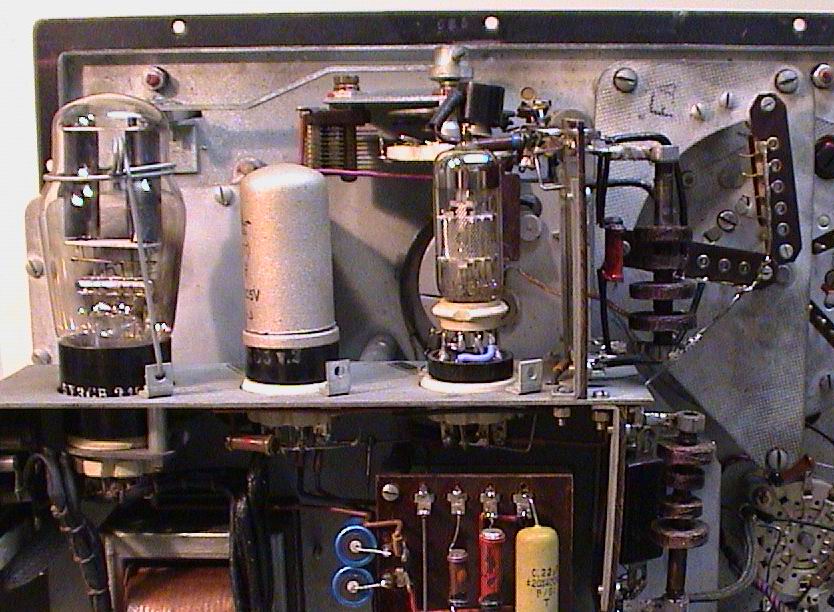

Et une petite photo sous le capot !
| |
| |
|
| Sujet : generateur ou heterodyne Nouveau | De Gaet1001 Le 18-10-2008 à 09:59 cms |
| |
b'jour
je savais qu'ils étaient en 115v aux us (gaspilleurs!) mais vu qu'il y avait marqué sur la façade "importé des états unis d'amérique" j'avais des doutes. une photo de l'intérieur avant resto: (il y aura beaucoup plus de photos sur mon site cet aprèm)
| |
| |
|
| Sujet : generateur ou heterodyne Nouveau | De lafraiche Le 18-10-2008 à 10:05 sta |
|
bonjour
merci pour cet envoie ,il est en 220 ,en tres bonne conservation revisé par un specialiste qui est decedé !!!helas!!
je crois qu'il est d'origine espagne ou portugal car sur radiomuseum on le trouve en tapant 43a et on la en image avec les lampes comme 1851 etc!!
merci encore pour votre aide
ps :ils disent que c'est de 1950 ce qui me parait drole car vue les lampes!!!
|
|
| Sujet : generateur ou heterodyne Nouveau | De lafraiche Le 18-10-2008 à 10:09 sta |
|
rebonjour
je vois que la 1851 est remplacé par quelle lampe?
D COLOMB
|
|
| Sujet : generateur ou heterodyne Nouveau | De Pierrot du 82 Le 18-10-2008 à 16:33 cms |
| |
Je ne sais pas quelle est la lampe sur la photo, mais on peut remplacer la 1851 par une EF80 eb culot noval.
D'après le schéma, le 43A me semble français, et date de juin 44.
Il me semble que Radiomoseum.org fait la confusion entre LIT "L'industrielle des téléphones" française et la société CIT "Centro de Instrução Técnica" du Portugal qui était un institut de cours d'électronique par correspondance comme Eurelec...
| |
|
|
| Sujet : generateur ou heterodyne Nouveau | De HLJ Le 18-10-2008 à 18:39 sta |
|
Je dois avoir la doc du Hickock si cela vous intéresse, car j'ai le même appareil, mais je ne l'ai pas restauré.
Meilleures salutations.
HLJ
|
|
| Sujet : generateur ou heterodyne Nouveau | De lafraiche Le 18-10-2008 à 18:39 sta |
|
merci de votre aide
un generateur hf comme celui la est ce que l'on entend un son dans la hf modulé?
CORDIALEMENT
D COLOMB
|
|
| Sujet : generateur ou heterodyne Nouveau | De Pierrot du 82 Le 18-10-2008 à 22:14 cms |
| |
Quand on met le géné en podition "HF modulée" on doit entendre la modulation à 400 ou 1000 Hz sur un poste radio accordé sur la bonne fréquence et connecté à la sortie HF du géné.
Si tout va bien...
| |
|
|
| Sujet : generateur ou heterodyne Nouveau | De Roger Michel Le 20-10-2008 à 20:15 sta |
|
Bonjour
Je confirme les propos de Pierrot concernant le générateur de l'Industrielle des Téléphones.
Jusqu'en 1943, seuls étaient produits les générateurs HF 41C et 42B, ainsi que le générateur BF 31C.
Cependant le look beaucoup plus moderne du 43A de lafraiche rapproche cet appareil des années 50.

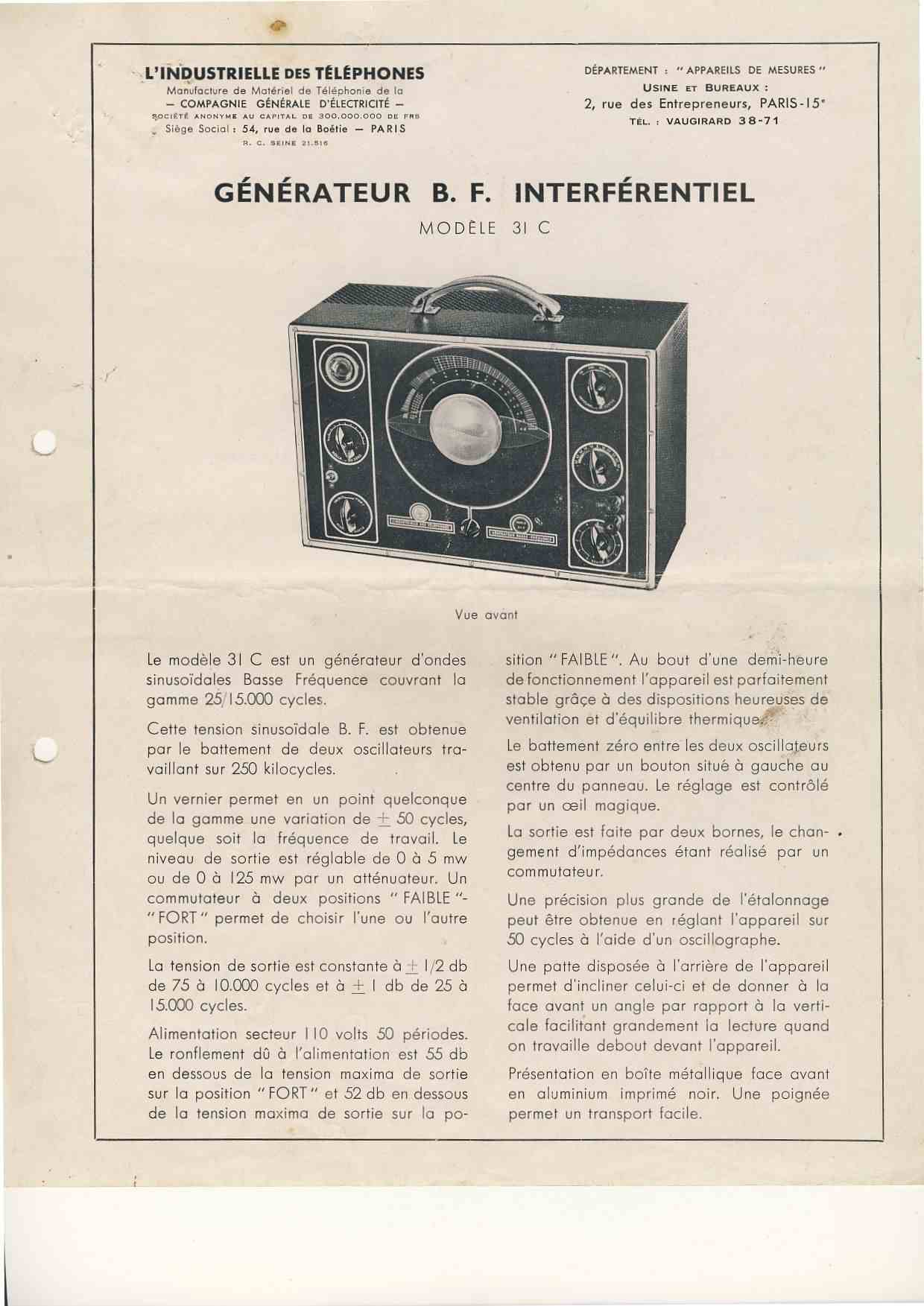

Une vue du 31C...
| |
|
| Sujet : generateur ou heterodyne Nouveau | De Roger Michel Le 20-10-2008 à 20:18 sta |
|

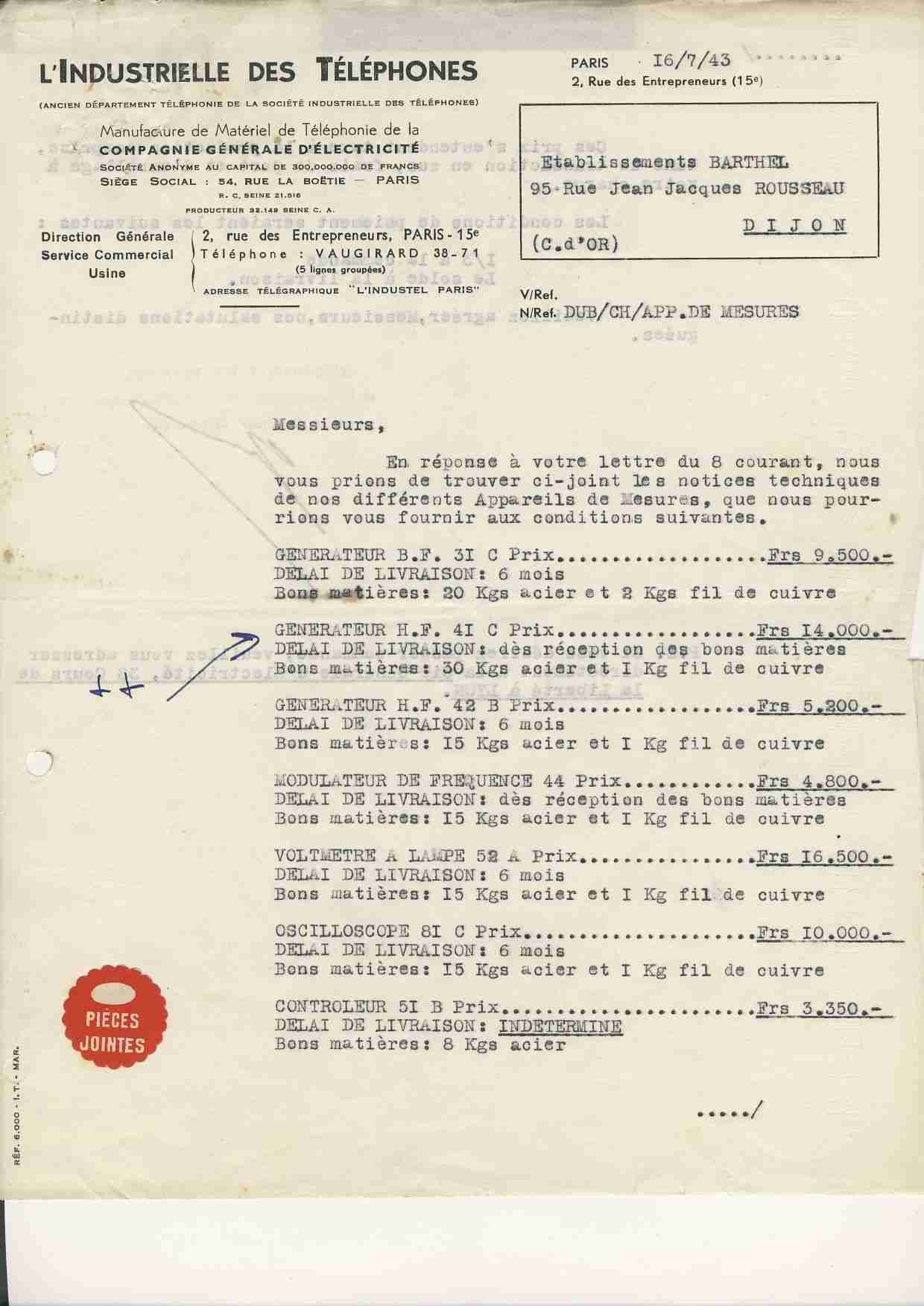

et une offre de prix de l'Industrielle des Téléphones datée de 1943.
Je possède un 41C de 1943 non réparé à ce jour. Je porrai faire une photo le week-end prochain.
Roger
| |
|
| Sujet : generateur ou heterodyne Nouveau | De Rene95 Le 20-10-2008 à 23:29 sta |
|
Bonsoir à tous,
Il était donc encore possible de commander des appareils de mesure en pleine guerre mondiale ??
|
|
| Sujet : generateur ou heterodyne Nouveau | De Roger Michel Le 21-10-2008 à 02:12 sta |
|
Oui, avec un délai important, le temps pour les fabricants d'obtenir les bons d'achat matières (acier et cuivre).
|
|
| Sujet : generateur ou heterodyne Nouveau | De rémi35 Le 21-10-2008 à 20:27 sta |
|

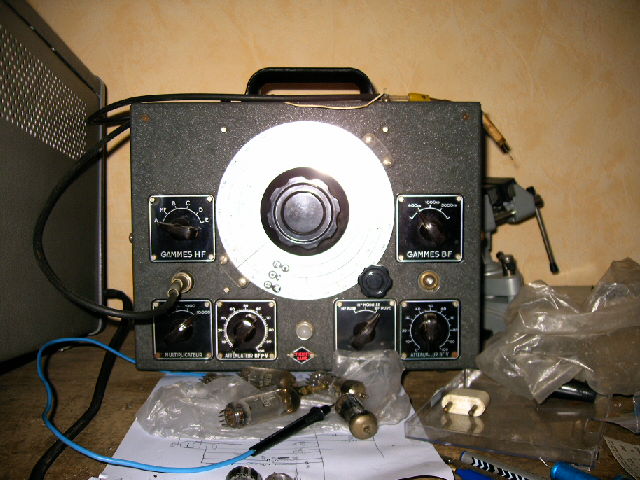

Je possède pour ma part un géné de marque ETHERLUX datant de 1950 ou 1951,mais je doute de son efficacité,de plus je n'ai pas le mode d'emploi donc dur dur de s'en servir.
Il a fait l'objet d'un article de Radio Constructeur ,une première partie décrivant l'appareil et une seconde était prévue pour son utilisation.Hélas,la seconde partie n'est jamais parue...
Une question:comment s'assurer que l'appareil fonctionne correctement?
| |
|
| Sujet : generateur ou heterodyne Nouveau | De jackoe Le 21-10-2008 à 21:29 sta |
|
Il n'y a pas besoin de mode d'emploi pour savoir se servir d'un hétérodyne. Il devrait être possible d'y connecter un oscillo pour voir les signaux qu'il produit. Il faut juste changer les condensateurs pourris avant de le mettre sous tension et vérifier les résistances au passage, c'est un autre histoire... ![[:Hi:]](s12.gif)
|
|
| Sujet : generateur ou heterodyne Nouveau | De fabignoli Le 22-10-2008 à 12:18 sta |
|
En général, ils sont tous fait pareils.
Un commutateur de gamme pour la bande HF couverte.
Un cadran avec un bouton pour règler la fréquence HF
Une sortie principale connectée à un atténuateur pour régler le niveau de sortie
un commutateur permettant d'avoir la BF pure, la HF pure ou la HF modulée.
Eventuellement une entrée pour mettre une soruce BF externe à la place de la modulation interne.
En plus ici sur l'etherlux on voit qu'il y a plusieurs gammes BF donc un commutateur en plus et il y a peut être aussi une sortie BF séparée avec son atténuateur dédié. Mais bon, ca reste du standard.
Frederic ABIGNOLI
|
|
| Sujet : generateur ou heterodyne Nouveau | De rémi35 Le 22-10-2008 à 13:36 sta |
|
J'avoue être un peu perdu avec ces multiplicateurs et atténuateurs,quel est leur rôle?
|
|
| Sujet : generateur ou heterodyne Nouveau | De fabignoli Le 22-10-2008 à 14:50 sta |
|
Leur role est de limiter la tension de sortie de l'appareil (indirectement de la règler et d'avoir aussi des règles de proportions quand l'appareil est bien étalonné).
Un récepteur sensible à besoin de quelques microvolts à l'antenne pour délivrer un signal que quelques watts en sortie, cela est du à la multiplicité des tubes amplificateurs qui se trouve en série tout le long du parcours du signal.
En gros, en vulgarisant bien sur, plus on traverse de lampes (enfin en dehors de la diode qui détecte et n'amplifie rien), plus le signal est amplifié.
Donc, on peut comprendre que pour tester un appareil et avoir un niveau constant à la sortie il faut un niveau de plus en plus grand au fur et a mesure qu'on s'approche de la sortie. Si on attaque la détectrice, il faut un niveau assez fort. Si on branche le gene HF sur la lampe MF, il faut un signal moins fort car la lampe MF amplifie déja beaucoup
Si on attaque la mélangeuse, il faut encore baisser le signal car la mélangeuse amplifie et la lampe MF aussi.
Si votre récepteur possède un étage HF derrière l'antenne, il faut encore baisser le signal car nous aurons lampe HF + melangeuse + lampe MF qui amplifieront le signal.
Au total on pourrait très bien avoir un rapport de 10 000 entre ce qui entre au niveau de l'antenne et ce qui arrive à la détection.
Donc si on fait des réglages (ou du moins des mesures) il peut être intéressant de travailler avec un signal constant au niveau de la sortie. l'atténuateur (ou le mutiplicateur tout dépend comment cela se nomme) sert à règler le signal en sortie.
Il peut y avoir un seule bouton, genre potentiomètre, ou bien un combinateur (commutateur) qui donne un règlage grossier (bien qu'étallonné, 10, 100, 1000, 10000) et le réglage fin se fait avec un potentiomètre.
Si vous avez par exemple un atténuateur gradué de 1 à 10000
Sur 1, le generateur sort un niveau identique à ce qu'il produit au maximum
sur 10, le niveau est divisé par 10
sur 100 il est divisé par 100
sr 1000 divisé par 1000
et 10 000 divisé par 10 000
L'intérêt peut être de mesurer le niveau d'amplification d'un étage. Ma méthode est pas d'une précision extrême mais c'est pour vous donner un ordre d'idée de l'utilisation
par exemple, vous injectez avec atténuateur sur 1 (donc à fond...) un signal sur la détectrice et vous mesurez la tension alternatives présente au niveau du potentiomètre de volume.
mettons que ca vous donne 1V en sortie.
Maintenant vous déplacez votre geneHF sur la lampe précédente. le niveau sera plus fort.
Mettons vous vous descendiez l'atténuateur sur 10 et que vous retrouviez vos 1V à la sortie. Cela veut dire que l'amplification de l'étage MF est de 10, vu qu'en divisant par 10 le signal, vous obtenez toujours la même tension en sortie.
Bon en général vous aurez 2 réglages dans cette méthode, l'atténuateur avec 10, 100, 1000, etc et un potentiomètre gradué de 0 à 90, ce qui sur la position 10 vous permettra de mesurer les amplification de 10 à 90 avec le potentiomètre.
bref les atténuateurs, multiplicateurs, etc, permettent de régler (si le gene HF est bien étalonné avec précision) le niveau de sortie. En général, pour que ca soit valable il faut une tension de référence et un indicateur de niveau, sinon, cela n'a pas trop d'intérêt pour la mesure (parce que savoir qu'on peut avoir un signal 10 fois plus petit qu'un autre qui lui est inconnu n'aide pas à la précision des mesures.)
En ce moment je scanne pas mal de truc que je vais mettre à dispo sur notre site web. j'ai mis un petit article dans notre répertoire de depot provisoire qui explique les utilisations d'un heterodyne. L'article est rudimentaire mais l'essentiel des utilisations s'y trouvent.
il y a aussi un petit article sur la vérification rapide des postes de tsf.
utilisation heterodyne
Cordialement
Frederic ABIGNOLOI
|
|
| Sujet : generateur ou heterodyne Nouveau | De lafraiche Le 22-10-2008 à 17:51 sta |
|
bonjour
Frederic
Quel est ton metier? car tu en connais un rayon sur la radio ,l'explication sur l'heterodyne est tres bien expliqué,c'est moi qui est lancé le debat et je vois que pas mal de monde est interessé
cordialement
d colomb
|
|
| Sujet : generateur ou heterodyne Nouveau | De fabignoli Le 23-10-2008 à 12:52 sta |
|
Mon métier ?
Ingénieur systeme et réseau.
Quand à la radio, je pense pas en connaitre un "gros" rayon. En tout cas beaucoup moins que certains présents ici, mais bon, je m'y suis mis y'a 4 ou 5 ans maintenant et ca m'amuse beaucoup. J'ai encore pas mal de lacune à combler mais ca va venir je suis confiant
Frederic ABIGNOLI
|
|
| Sujet : generateur ou heterodyne Nouveau | De totolagalène Le 23-10-2008 à 15:59 sta |
|
Bonjour. Pour Lafraiche. Peût-être que les indications en anglais vous gênent. Si c'est le cas je pense pouvoir vous aider. Une photo gros plan de chaque bouton, inter ou autre avec les indications lisibles s'y rapportant serait l'idéal.
|
|
| Sujet : generateur ou heterodyne Nouveau | De rémi35 Le 23-10-2008 à 20:16 sta |
|
Je souhaite remercier Frédéric Abignoli pour son exposé clair ainsi que pour son travail sur son excellent site.Il ne me reste plus qu'à vérifier le fonctionnement de la bécane et je vais pouvoir réaligner à tours de bras.
Je n'ai pu me manifester plus tôt car mon PC prend la vilaine habitude de perdre mes sessions d'identification,ce qui m'oblige à me réinscrire à chaque fois.
|
|
| Sujet : generateur ou heterodyne Nouveau | De Jacques (webmestre) Le 23-10-2008 à 20:25 sta |
|
J'ai vu
|
|
| Sujet : generateur ou heterodyne Nouveau | De rémi35 Le 23-10-2008 à 20:37 sta |
|
Hélas,tel que c'est parti vous n'avez pas fini de voir car à raison de deux à trois fois par semaine...Je ne cherche hélas plus à comprendre ce qui se trame dans les entrailles du PC,en plus il n'y a pas de lampes...
|
|
| Sujet : generateur ou heterodyne Nouveau | De Roger Michel Le 03-11-2008 à 19:38 sta |
|
Bonsoir
Pour lafraîche...

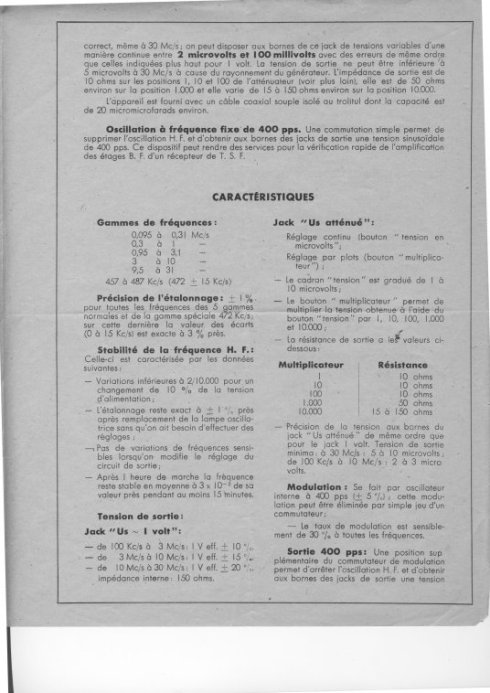

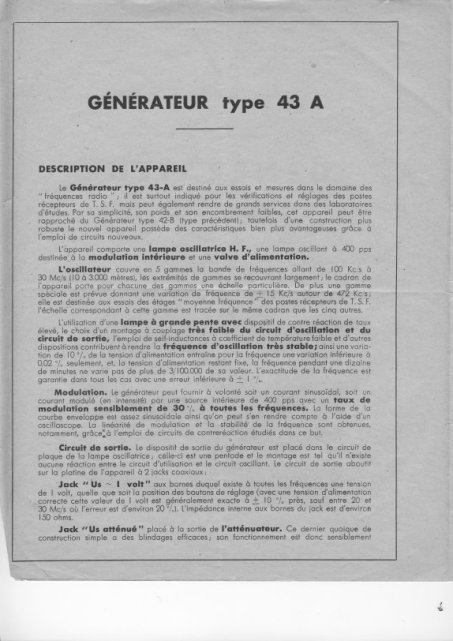

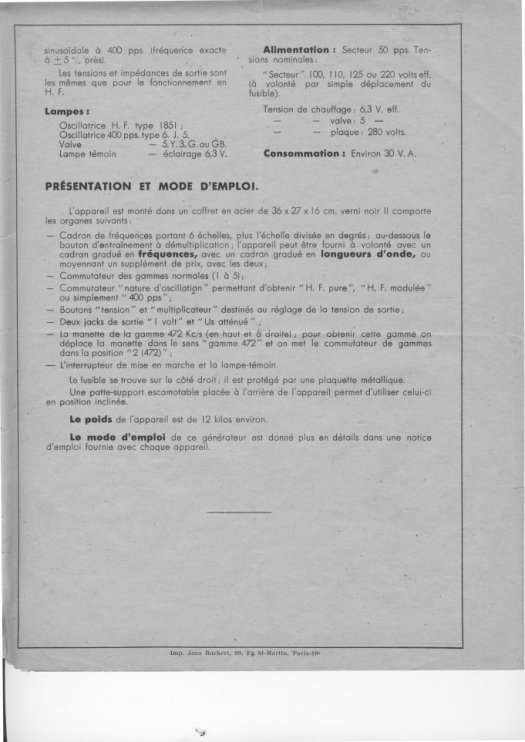

J'ai trouvé un descriptif du générateur 43A de l'Industrielle des Téléphones...
| |
|
| Sujet : generateur ou heterodyne Nouveau | De Roger Michel Le 03-11-2008 à 19:39 sta |
|
| |
|
| Sujet : generateur ou heterodyne Nouveau | De Pierre Cornic Le 03-11-2008 à 20:52 sta |
|
Bonjour,
Au sujet de la photo de l'intérieur du 43A et de la lampe noval placée à la place de la lampe 1851.
Cette photo correspond à celle de mon 43A.
Il s'agit d'une EF183 car mes essais avec des 6K7 EF36 EF37 6M7 puis EF80 ne m'ont pas permis d'atteindre la fréquence la plus élevée, l'oscillation s'arrêtant vers 20 à 25Mhz.
Cordialement,
Pierre
|
|
| Sujet : generateur ou heterodyne Nouveau | De youn Le 04-07-2009 à 16:27 cms |
| |
bonjour je cherche la doc de l'appareil heterodyne l'industrie des telephones 43 a merci cordialement
| |
|
|
| Sujet : generateur ou heterodyne Nouveau | De Pierrot du 82 Le 04-07-2009 à 19:00 sta |
|
Yves, tout est expliqué au dessus, doc et fonctionnement... ![[:!!:]](s17.gif)
|
|
|
