Sujet : Ducastel - Schéma Nouveau | De jean-marc Le 03-11-2008 à 21:06 sta |
|
Bonjour,
Je suis nouveau sur ce forum, alors je me présente : Jean-Marc, 43 ans, j'habite à coté de Grenoble, et je me lance dans la restauration d'un poste (mon premier) qui me vient de mon père : un Ducastel Aiglon.
Petite précision mais qui a son importance : j'ai des connaissance très rudimentaires en électronique...
Le problème, c'est que je trouve pratiquement aucune info sur ce modèle ! J'aimerais notamment avoir l'année exacte de fabrication, si possible obtenir le schéma, et quelques conseils pour la partie électronique.

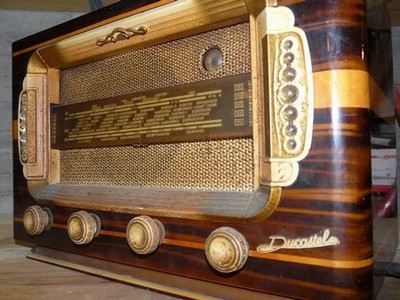

Je joins 2 photos.
Merci à tous.
Jean-Marc
| |
|
Sujet : Ducastel - Schéma Nouveau | De Pierrot du 82 Le 03-11-2008 à 22:06 cms |
| ![](tr.gif) |
Bonjour Jean-Larc, oh le beau zoreilles, il doit dater des environs de 1952...
Quelles sont ses lampes ?
| ![](tr.gif) |
|
|
Sujet : Ducastel - Schéma Nouveau | De jean-marc Le 03-11-2008 à 22:23 sta |
|
Lampes : GZ41, EL41, 6AV6, 6BA6, ECH42, + oeil magique (pas d'inscription).
Pourquoi "le beau zoreilles" ????
Merci.
|
|
Sujet : Ducastel - Schéma Nouveau | De Pierre Roque Le 03-11-2008 à 22:45 sta |
|
Salut,Pierrot
Reajuste tes lunettes,c'est pas un Zoreilles ????
Mes amitiés à toi,Pierrot
Pierre
|
|
Sujet : Ducastel - Schéma Nouveau | De Pierre Roque Le 03-11-2008 à 22:48 sta |
|
Ton PC n'est pas à l'heure,Pierrot
|
|
Sujet : Ducastel - Schéma Nouveau | De totolagalène Le 04-11-2008 à 18:21 sta |
|
Bonjour. Commencez par retirer la valve (GZ41) , branchez l'engin (Attention vérifiez si la barrette du transfo n'est pas ur 110 ou 130v, mettez la sur 235 ou 240 selon les tensions prévues). Vérifiez si le transfo donne bien les tensions requises pour ces lampes (1 enroulement 5v pour la valve et un enroulement 6 pour les autres tubes; puis l'enroulement Haute tension avec un point milieu relié à la masse si c'est un montage classique, vous devez trouvez 2X 350v, ou 2x400v ( environ suivant les modèles). Ensuite (poste débranché) mesurez la résistance entre ligne HT et la masse; vous devez avoir de l'ordre de 5000 Ohms. C'est un début, tenez moi au courant des résultats, je suis prêt à vous aider pour la suite.![[:Hi:]](s12.gif)
|
|
Sujet : Ducastel - Schéma Nouveau | De totolagalène Le 04-11-2008 à 18:30 sta |
|

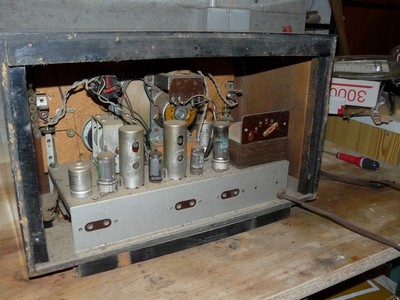

Re moi. Je vois sur la photo que la barette semble être à la bonne place . Cette barrette est aussi un fusible donc si le jus n'arrive pas au transfo, le vérifier. Il se peut aussi dans ce cas que celà vienne de l'inter placé sur le potentiomètre,...à suivre.
|
|
Sujet : Ducastel - Schéma Nouveau | De Alain Legros Le 04-11-2008 à 19:24 sta |
|
Bonsoir Jean-Marc.

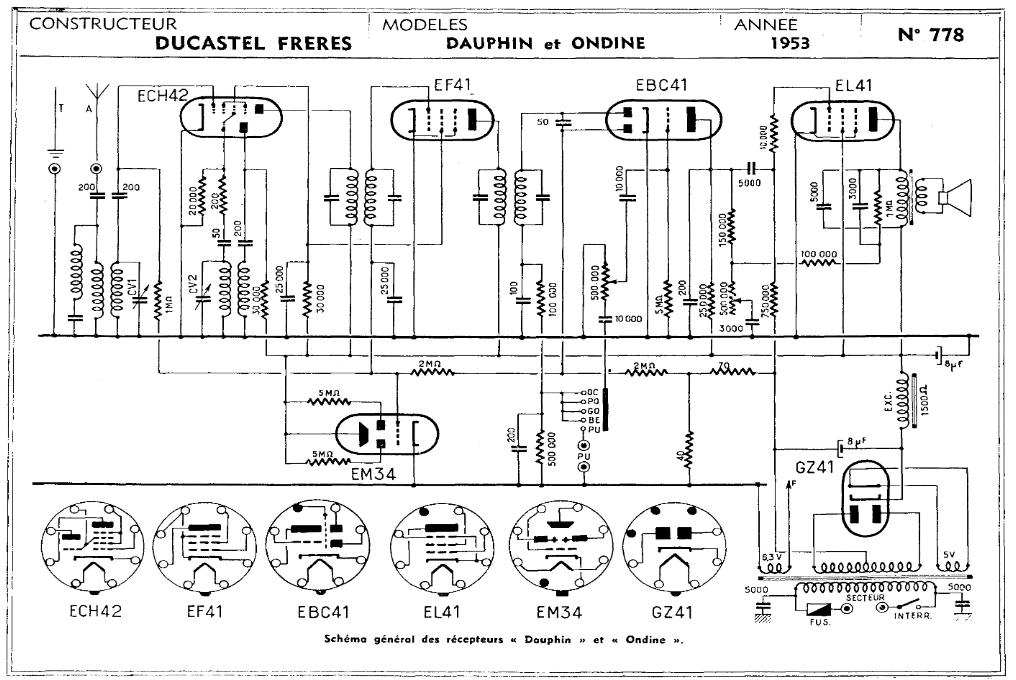

Je n'ai pas le schéma de l'Aiglon, mais le schéma du Dauphin doit pouvoir aller, les lampes sont de la série rimlock, très proche des 6BA6 et 6AV6.
Le point le plus important est le remplacement de tous les chimiques, AVANT LA MISE SOUS TENSION.
Alain.
| |
|
Sujet : Ducastel - Schéma Nouveau | De Gaet1001 Le 04-11-2008 à 19:39 cms |
| ![](tr.gif) |
Bonsoir;
je lui ai déjà indiqué par mails la procédure à faire avant mise sous tension à savoir remplacement des condos, vérification de l'absence de Courts jus sur le support des lampes de cadran entre autres. Je lui enverrai le brochage des lampes et on verra ça ensemble pour les mesures de tension quand il aura changé ses condos.
Il m'a contacté car il avait vu la restauration de mon dauphin sur mon site et je lui ai conseillé de s'inscrire pour demander un schéma...
voilà vous savez tout.
Gaët
| ![](tr.gif) |
|
|
Sujet : Ducastel - Schéma Nouveau | De jean-marc Le 04-11-2008 à 21:27 sta |
|
Merci à tous pour vos réponses, je me sens moins seul face à la chose...
Je vais suivre les conseils de Gaëtan qui m'a "pris en main", et qui a compris, je crois, l'ampleur de sa tâche

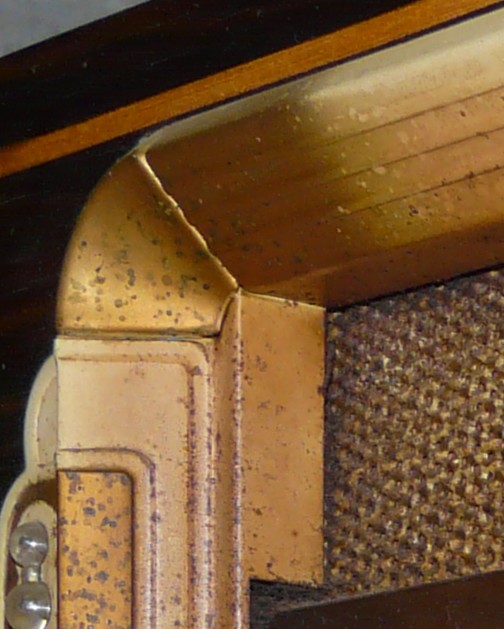

En parallèle je vais commencer le nettoyage de la façade métallique (voir photo). Que me conseillez-vous sachant qu'elle est abimée, et que je voudrais éviter de la repeindre car il y a un dégradé de blanc cassé et de doré ? Quel produit est le mieux adapté ?
Merci d'avance.
A+
Jean-Marc
| |
|
Sujet : Ducastel - Schéma Nouveau | De jackoe Le 04-11-2008 à 21:55 sta |
|

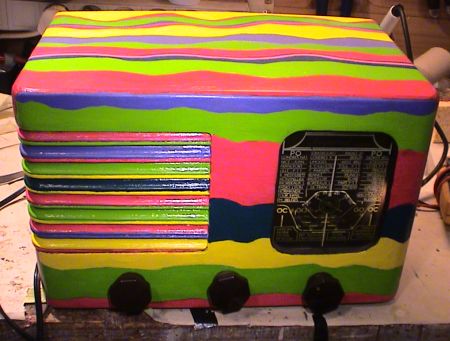

Prenez exemple sur Fred pour les couleurs ! ![:-D](s2.gif)
| |
|
Sujet : Ducastel - Schéma Nouveau | De Gaet1001 Le 04-11-2008 à 22:00 cms |
| ![](tr.gif) |
faudrait qu'il me donne les coordonnées de son revendeur d'herbe
ça sort de l'ordinaire !
| ![](tr.gif) |
|
|
Sujet : Ducastel - Schéma Nouveau | De Masterorion Le 04-11-2008 à 22:31 cms |
| ![](tr.gif) | Les vapeurs de soudure ne te suffisent plus Gaëtan ?
| ![](tr.gif) |
|
|
Sujet : Ducastel - Schéma Nouveau | De Gaet1001 Le 05-11-2008 à 12:28 cms |
| |
|
Sujet : Ducastel - Schéma Nouveau | De Filoch..... Le 07-11-2008 à 00:27 sta |
|
Enfin la tristesse des ébénisteries vaincu!!....Il est superbe ce poste!...![:o)](s0.gif)
Filoch.....![:-)](s1.gif)
|
|
|
