Sujet : Surcouf FM Nouveau De f1ftp  Le 06-11-2008 à 17:47 sta

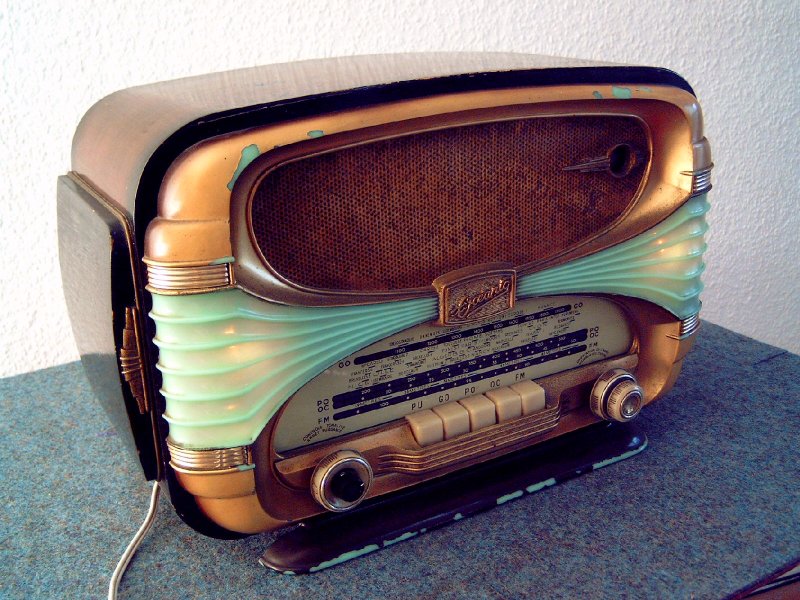

    Qui d'entre vous à déja vu ca :Un Surcouf avec la bande FM
    Philippe




Sujet : Surcouf FM Nouveau De f1ftp  Le 06-11-2008 à 17:47 sta

    Suite




Sujet : Surcouf FM Nouveau De f1ftp  Le 06-11-2008 à 17:52 sta

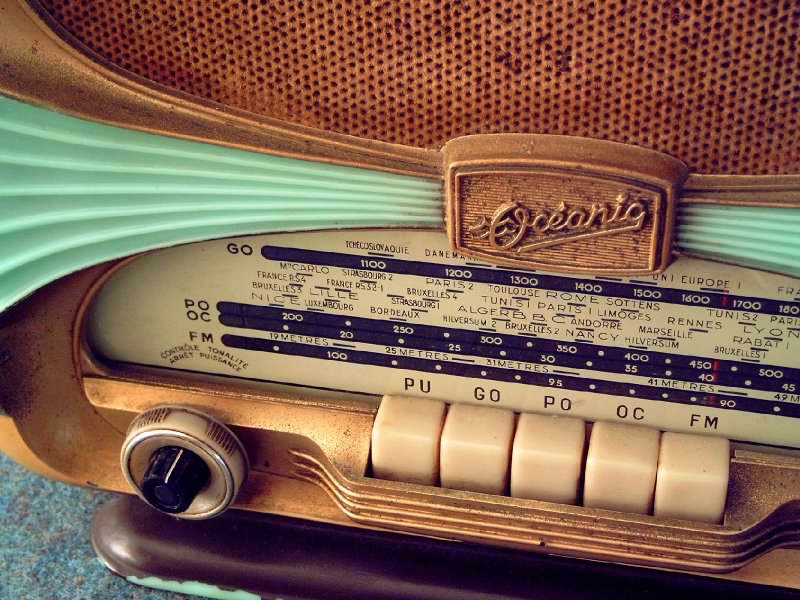

    Cadrant




Sujet : Surcouf FM Nouveau De Masterorion  Le 06-11-2008 à 18:13 sta

    C'est une belle trouvaille Philippe, félicitations.


Sujet : Surcouf FM Nouveau De f1ftp  Le 06-11-2008 à 18:27 sta

    Salut Nico
    Il n'est pas encore chez moi,je le cherche lundi en Allemagne.
    Bon ca fait 200 Km allez retour mais au moins je suis sur qu'il arrive intact.
    Les frais de carburant seront pratiquement couvert par les frais d'envoi,et lundi je fais le pont donc tout le temps pour me promener :-D
    Philippe


Sujet : Surcouf FM Nouveau De Masterorion  Le 06-11-2008 à 18:37 cms

Arf, si j'avais eu la possibilité et avec l'éloignement en moins je t'aurais bien accompagné. Je n'ai pas remis les pieds en Allemagne depuis la chutte du mur.

Sujet : Surcouf FM Nouveau De Pierrot du 82  Le 07-11-2008 à 04:55 cms

Quoi, te Mur est tombé ?

Alors ça fait encore plus longtemps...



Sujet : Surcouf FM Nouveau De Pierrot du 82  Le 07-11-2008 à 05:01 cms

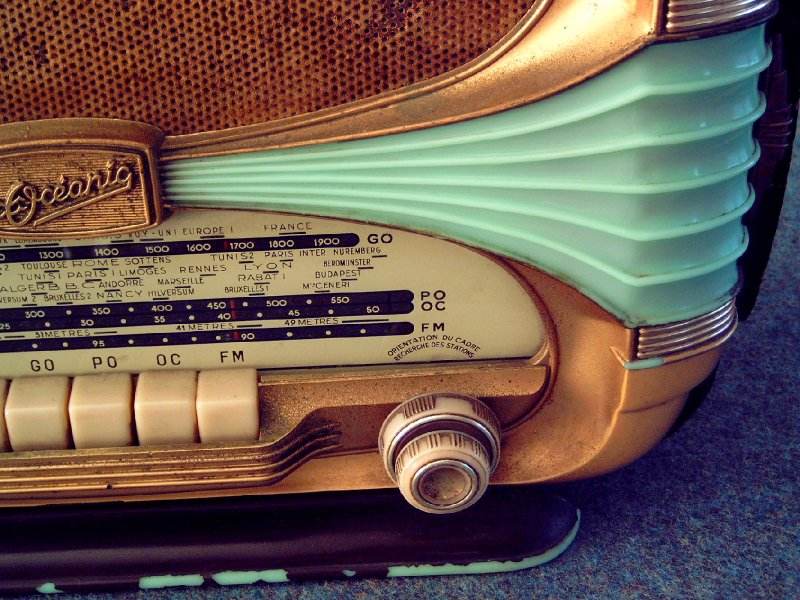

Tiens, Philippe, pour te faire patienter, ces 2 autres photos de ton Surcouf 54 FM...







Sujet : Surcouf FM Nouveau De Jacques (webmestre)  Le 07-11-2008 à 05:48 sta

    Très rare poste, perso, jamais vu.

    Pour rappel, le point faible sur ces postes est le transfo d'alim, sous dimensionné d'une part et monté sous le chassis d'autre part (surchauffe). Déjà sur les modèles uniquement AM, le remplacement des 4 lampes cadran 6.3V 0.3A par des 0.1A est salutaire. Je présume que ce sera encore plus vrai sur un modèle avec la FM.


Sujet : Surcouf FM Nouveau De Jean-Michel  Le 07-11-2008 à 10:48 sta

    Magnifique !
    Jamais vu non plus

    La page d'ajout de modèle de doctsf en frétille d'avance... :-)

    Jean-Michel


Sujet : Surcouf FM Nouveau De Masterorion  Le 07-11-2008 à 12:22 sta

    Je te l'avais bien dit, Philippe, que ton poste allait éveiller des émois....


Sujet : Surcouf FM Nouveau De f1ftp  Le 07-11-2008 à 19:42 sta

    Bonsoir à tous
    Merçi pour vos commentaires,ca me conforte dans mon achat même si mon ministre des finance ralait un peu.
    Bon elle a reconnu qu'il était "joli" c'est déja un bon point :-D
    Jean Michel aucun problème,dès mon retour lundi je ferai des photos et je regarderai quel sont les tubes utilisé.Sur Rmorg il est identifié mais la photo de la facade ne correspond pas de même que la liste des tubes qui ne peut pas être celle d'un poste avec FM.
    Das ist nich gut :o(
    Jacques merci pour l'info du tranfo et le truc des lampes cadrant, sur l'autre surcouf que je possède il n'y a pas de transfo,c'est un modele TC avec des tubes U rimlock (UCH42-UF41-????-UL41-????).
    Mais je suppose que les résistance bobinées sous le chassis doivent dégager pas mal de calories [:??:][:??:]
    Il me tarde qu'on soit lundi et que je puisse chercher ce poste:o)

    Pour Nico,l'"épave" est arrivée aujourd'huis ,c'est presque domage de le transformer en stock de pieces.Je crois que je vais essayer de faire un moulage du bouton .

    Philippe


Sujet : Surcouf FM Nouveau De Pierrot du 82  Le 08-11-2008 à 04:10 cms

Pour le Surcouf tous-coutants, je tenterais bien la série : UCH42 UF41 UBC41 UL41 UY41...

Sinon, je suis bien d'accord avec ton "Ministre des Finances" : tu fais monter les cours !



Sujet : Surcouf FM Nouveau De Pierrot du 82  Le 08-11-2008 à 04:14 cms

"Tous-coutants", c'est sûr que ça coûte, un Surcouf, et le courant ça coûte aussi !

Sujet : Surcouf FM Nouveau De Jacques (webmestre)  Le 08-11-2008 à 13:14 sta

    Un Surcouf TC ? 8oI8-() ?!? Tu en as d'autres comme ça cachés sous ton matelas ?


Sujet : Surcouf FM Nouveau De f1ftp  Le 08-11-2008 à 13:42 sta

    Bonjour à tous
    Pierrot je suis désolé d'être responsable de l'inflation,j'éspère que ce n'est pas ca qui t'empèche de dormir,je serai encore plus désolé d'être responssable de t'on insomnie :-D

    Ben non Jacques j'en ai plus d'autre mëme en cherchant bien sous le matelas.:-D:-D


Sujet : Surcouf FM Nouveau De f1ftp  Le 09-11-2008 à 10:35 sta

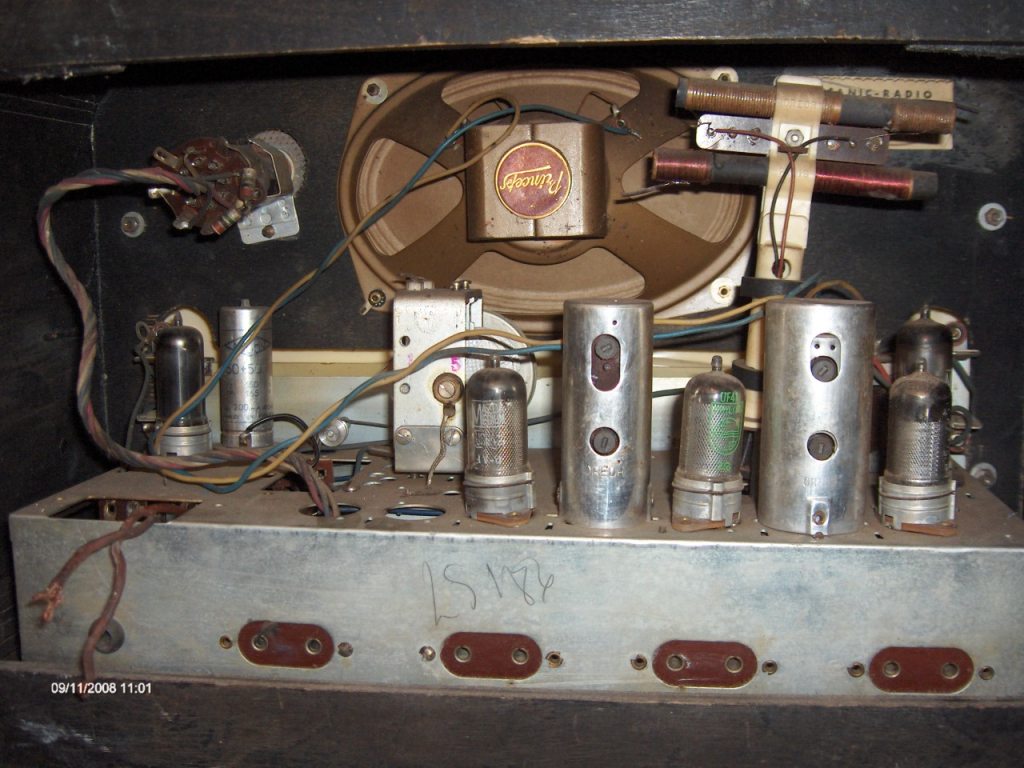

    Quelque photos de l'intérieur du TC




Sujet : Surcouf FM Nouveau De f1ftp  Le 09-11-2008 à 10:36 sta

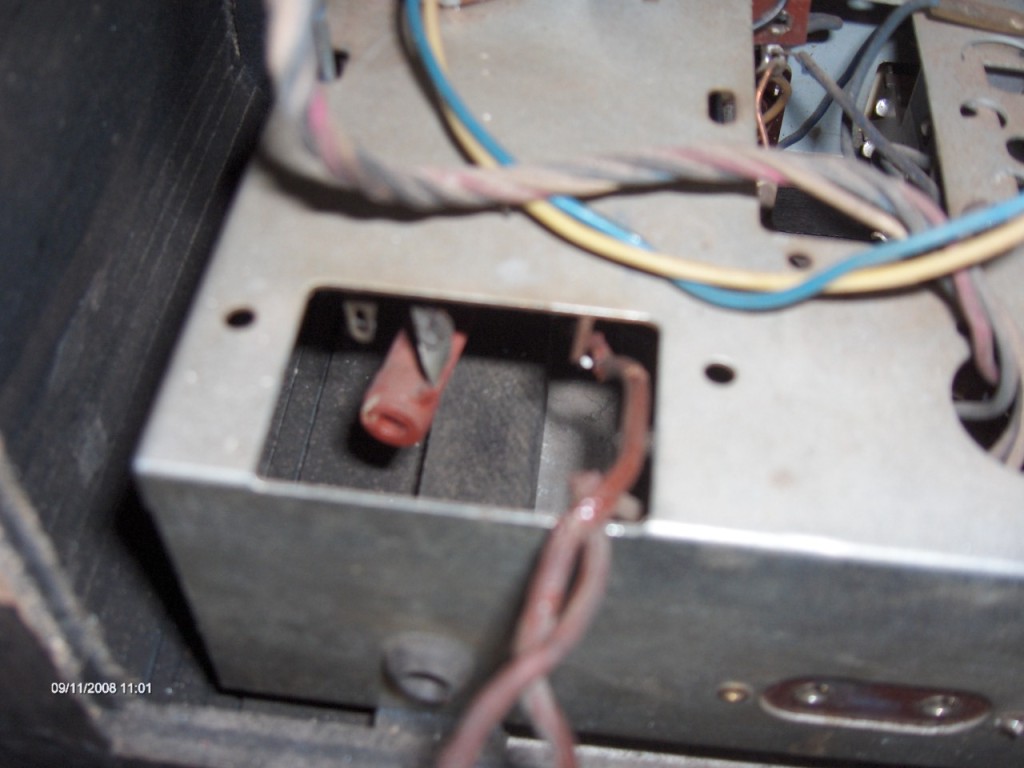

    Emplacement du transfo vide




Sujet : Surcouf FM Nouveau De f1ftp  Le 09-11-2008 à 10:40 sta

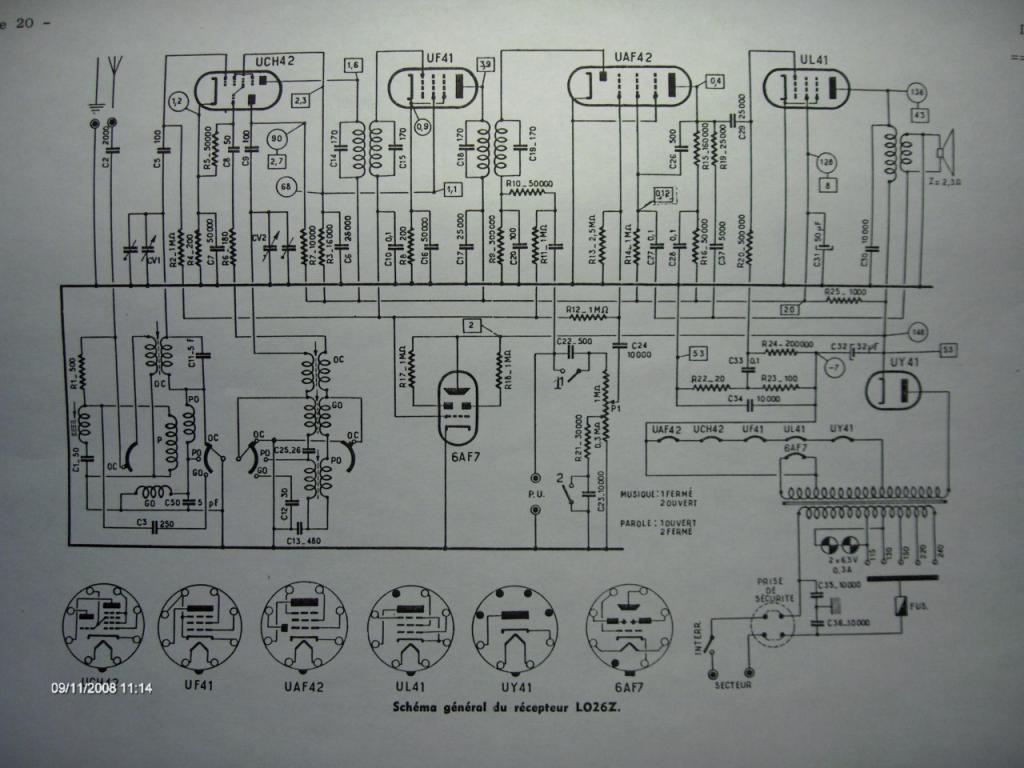

    Pierrot je confirme pour la UY41 et je rajoute la EM34 pour l'oeil magique.Reste le tube inconnu sur le quel seul le chiffre 2 (le dernier) reste visible,ce qui me ferai pencher pour une UAF42 [:??:]
    Comme la série sur le schéma joint
    Philippe




Sujet : Surcouf FM Nouveau De Jacques (webmestre)  Le 09-11-2008 à 11:13 sta

    Hormis qu'une chose m'étonne, la série U est alimentée en 100mA, l'EM34, 200mA (noter la présence du transfo sur le dernier schéma). Ou alors c'est un UM34: Bon courage ;-)


Sujet : Surcouf FM Nouveau De f1ftp  Le 09-11-2008 à 12:55 sta

    Ca me laisse perplexe aussi,c'est bien une EM34,il doit y avoir une sombre astuce la dessous.
    Remarque le schéma du Ducretet est tiré par les cheuveux lui aussi,pourquoi metre un transfo,redresser en monoalternance et utilisé des tubes U ???[:??:]
    La logique des constructeurs m'échappe des fois [:??:][:??:]
    Philippe


Sujet : Surcouf FM Nouveau De jackoe  Le 09-11-2008 à 14:15 sta

    "pourquoi metre un transfo,redresser en monoalternance et utilisé des tubes U ???" Pour éponger l'excédent, comme disait le Michel, pardi ! [:Hi:]


Sujet : Surcouf FM Nouveau De Pierrot du 82  Le 09-11-2008 à 15:23 cms

Ça ressemble à une bidouille de dépanneur, le transfo a grillé (une habitude chez Oceanic) et le poste à été transformé en TC à moindres frais. La EM34 est restée pour l'esthétique, sans être alimentée au niveau du filament.

Un examen attentif du câblage des filaments pourra confirmer ou infirmer cette thèse (un peu sacrilège)...

J'ai moi-même (en mon jeune temps) transformé un petit Reela TC à série miniature 12BE6 12BA6 12AV6 50B5 35W4 en récepteur alternatif : 6AQ5 + alim extérieure...



Sujet : Surcouf FM Nouveau De f1ftp  Le 09-11-2008 à 18:26 sta

    Tu a raison Pierrot il y a eu de sacré magouilles dans ce poste,j'ai fini par sortir le chassis pour voir.
    Un coté de ce qui reste du fil secteur est branché sur une prise de l'arriere ??? Y avait il quelque chose en série la dedans ?
    Du coté de l'emplacement du transfo une résistance me semble bien récente ,mais je ne vois aucune trace de fixation antérieure d'un quelconque transfo.
    Pour les supports de lampe ca ma l'air d'être d'origine pas de vis ni de rivet pop mais un sertissage avec des rivet creux impossible a faire sans le matériel adéquat.De plus c'est tellement serré la dedans qu'il aurait fallut recabler tout le chassis autour des tubes.
    Je fais des photos du dessous et je reviens dès qu'elles sont développées
    :-D
    @+++
    Philippe


Sujet : Surcouf FM Nouveau De f1ftp  Le 09-11-2008 à 19:43 sta

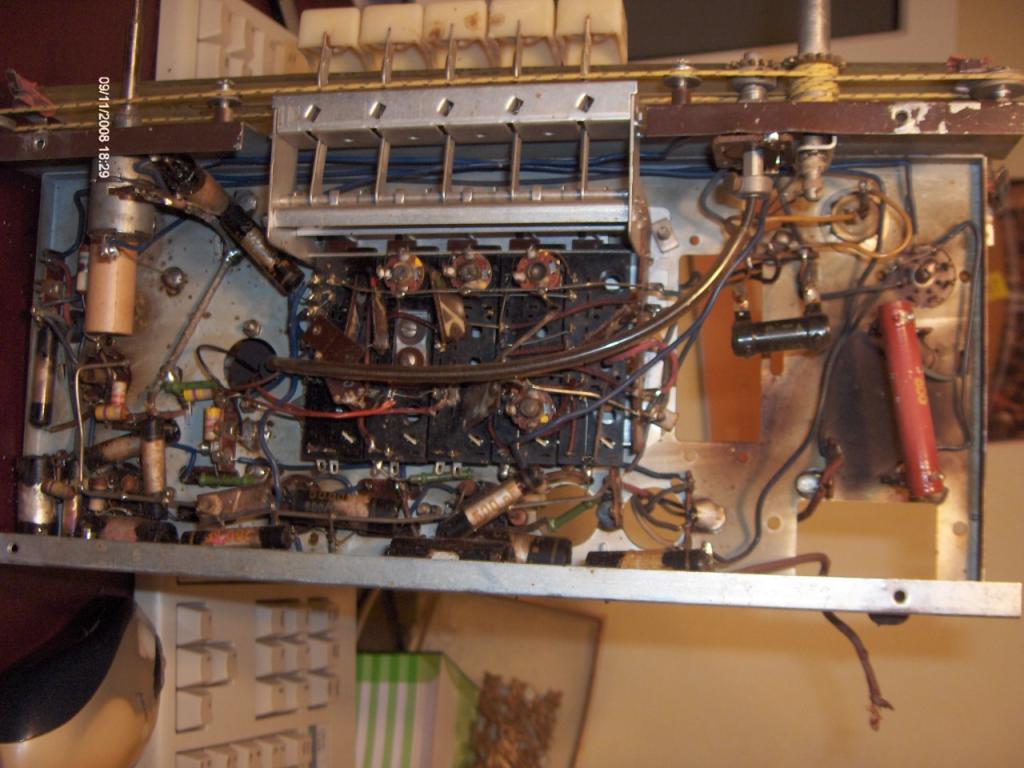

    Photo dessous

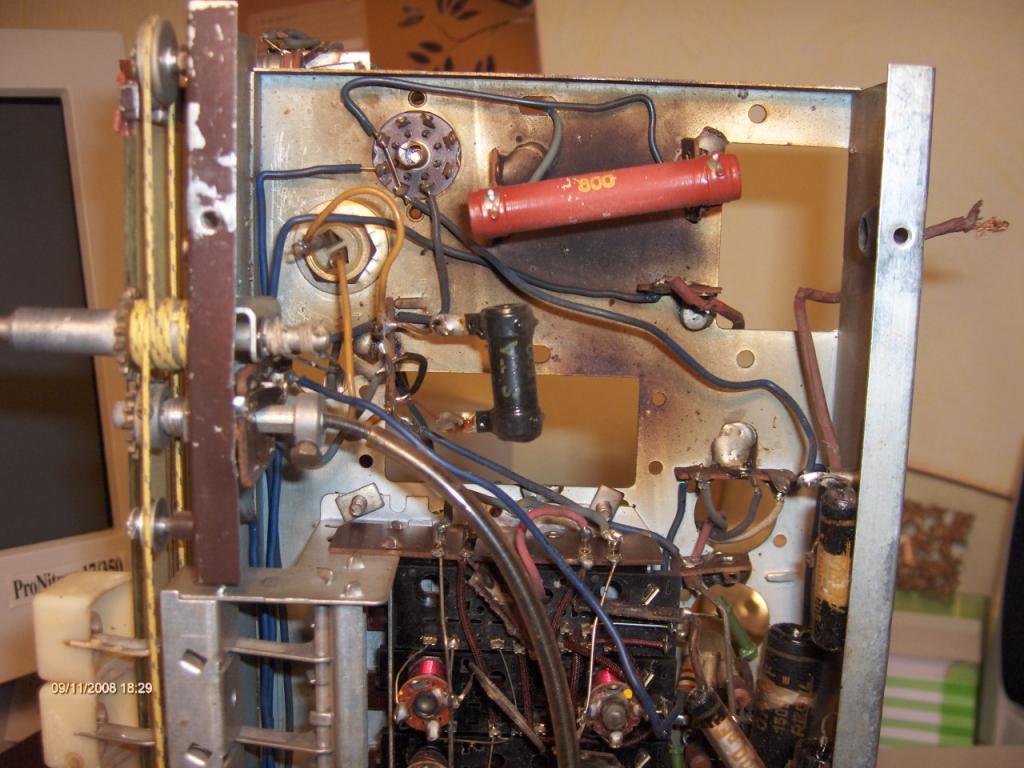

Sujet : Surcouf FM Nouveau De f1ftp  Le 09-11-2008 à 19:44 sta

    Desous 2

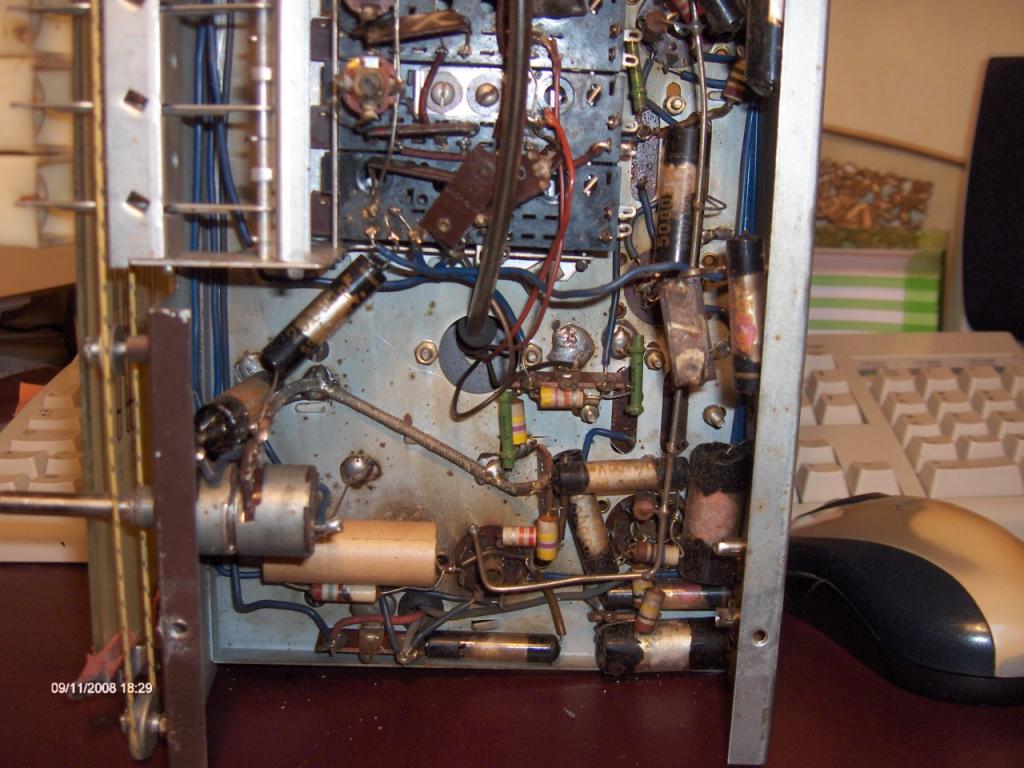

Sujet : Surcouf FM Nouveau De f1ftp  Le 09-11-2008 à 19:47 sta

    Dessous3
    Il me vient une sombre idée[:??:]
    Si d'origine le poste avait des support rimlock avec des tubes E la modif en TC est beaucoup plus simple non :o(
    Philippe




Sujet : Surcouf FM Nouveau De Jacques (webmestre)  Le 09-11-2008 à 21:38 sta

    Dans ce cas, celà doit se voir au bornes filaments des sus-dits supports.


Sujet : Surcouf FM Nouveau De Pierrot du 82  Le 09-11-2008 à 22:52 cms

"Si d'origine le poste avait des support rimlock avec des tubes E"

C'est bien ce que je voulais dire...



Sujet : Surcouf FM Nouveau De totolagalène  Le 09-11-2008 à 23:51 sta

    Bonsoir. Autre suggestion: Le tube EM34 a pu être fonctionnel en TC avec la résistance idoine en parallèle sur son filament.[:Hi:]


Sujet : Surcouf FM Nouveau De totolagalène  Le 09-11-2008 à 23:53 sta

    Non j'ai dit une con..:o(


Sujet : Surcouf FM Nouveau De f1ftp  Le 10-11-2008 à 12:39 sta

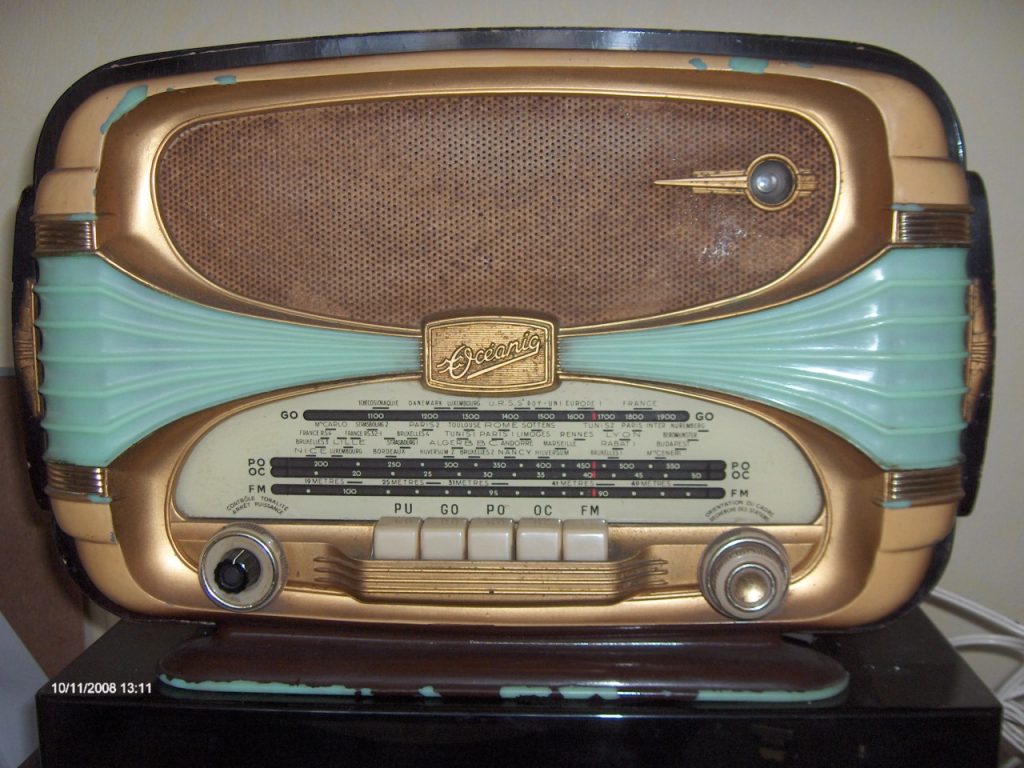

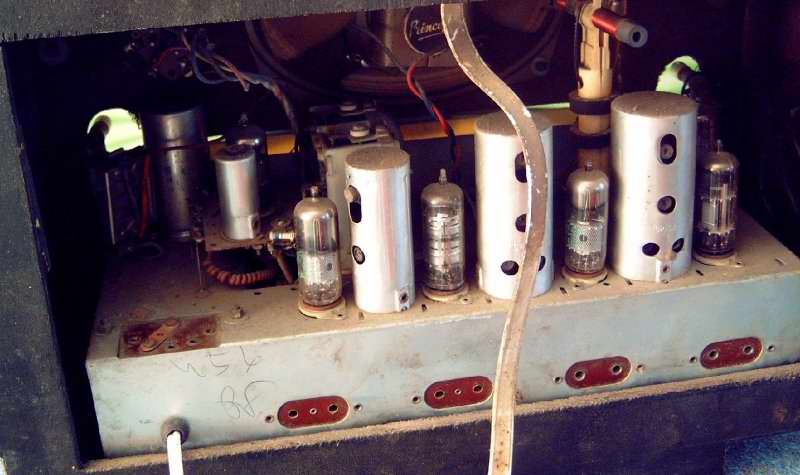

    De retour chez moi et premieres photos




Sujet : Surcouf FM Nouveau De f1ftp  Le 10-11-2008 à 12:40 sta

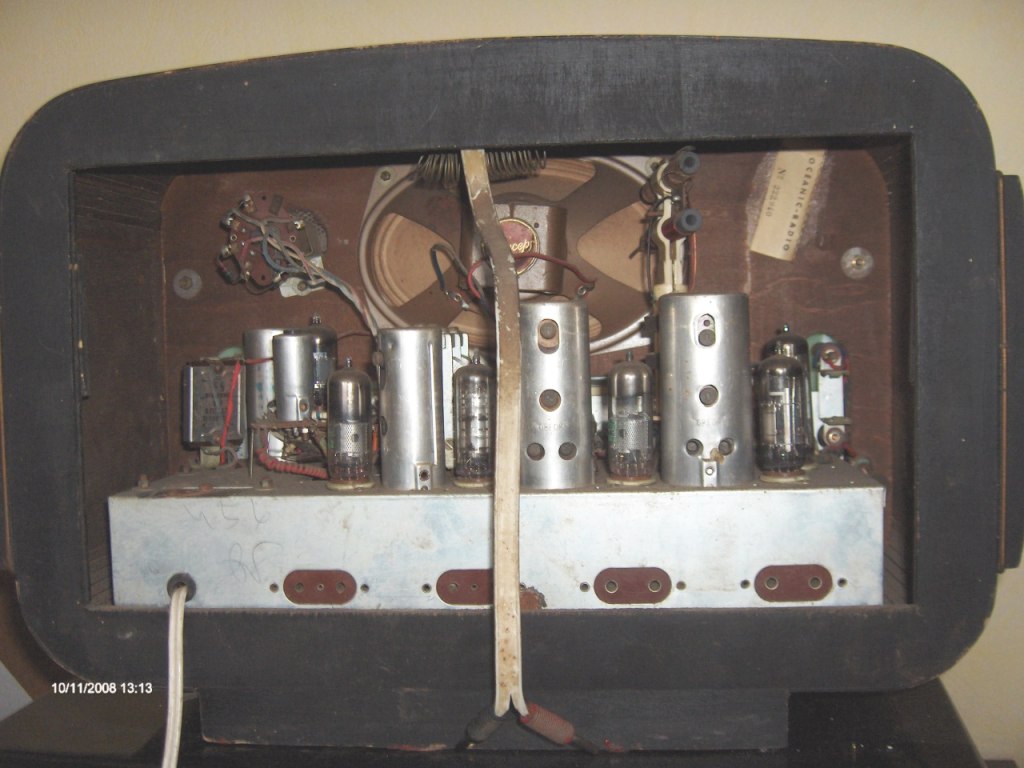

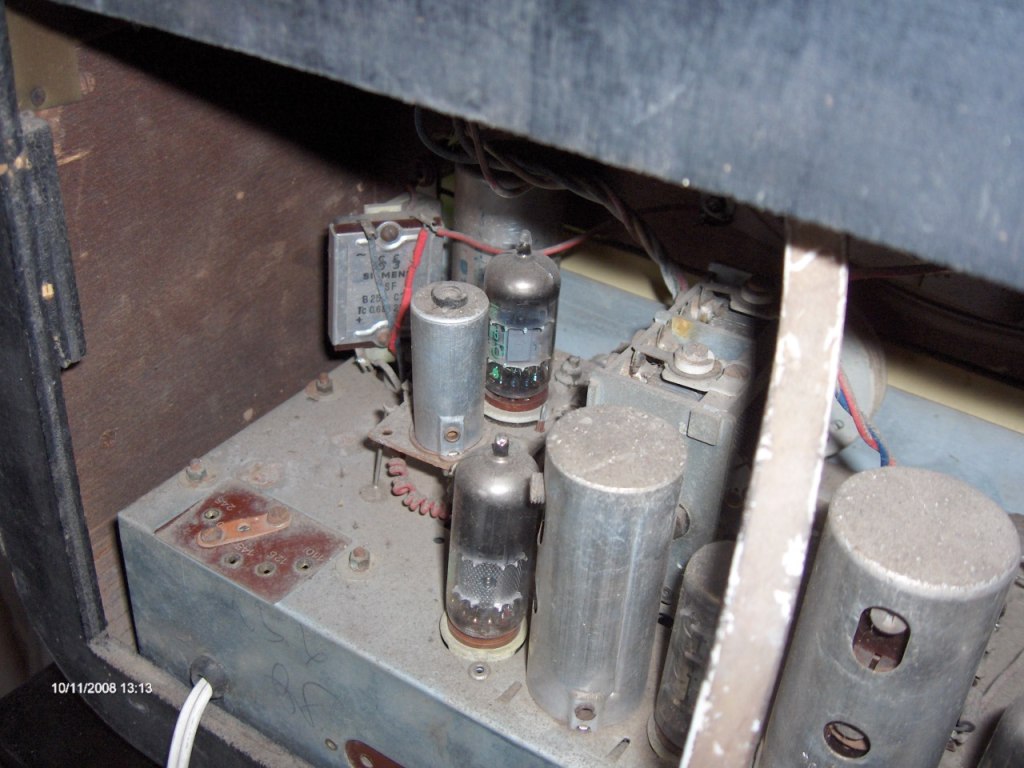

    Pour les tubes ca va être chaud,sont tous effacé sauf la ECC85[:??:]




Sujet : Surcouf FM Nouveau De f1ftp  Le 10-11-2008 à 12:41 sta

    Partie FM

    Bon appétie à tous
    Philippe




Sujet : Surcouf FM Nouveau De f1ftp  Le 10-11-2008 à 12:42 sta

    Tiens j'ai oublier de mêtre l'APN à l'heure d'hivert ,j'envois des photos avant de les avoir prisent.:-D:-D


Sujet : Surcouf FM Nouveau De Pierrot du 82  Le 10-11-2008 à 14:18 cms

Un joli redresseur au sélénium !

Une suggestion pour la liste des lampes :

ECC85 tête FM

ECH81 changeuse AM et 1ère MF FM

EBF89 ou 85 en MF AM/FM (ou EF85)

6AL5 en détection FM ou EABC80/6AK8 en préampli BF + détection AM et FM

sinon une préampli BF si pas de EABC80

EL84 en finale

Tu vas te régaler !



Sujet : Surcouf FM Nouveau De Jacques (webmestre)  Le 10-11-2008 à 14:58 sta

    D'après la structure interne des lampes de la photo 2 on reconnait de gauche à droite:

    L'ECC85 (seule identifiée) sur la tête FM
    une EF xx (certainement en préampli AM (cadre) et préampli MF en FM.
    l'ECH81 est facilement reconnaissable
    une EF xx en MF AM/FM
    l'EABC80 est facilement reconnaissable
    EL84 à l'arrière.

    Accessoirement, redresseur sélénium et EM34 ;-)


Sujet : Surcouf FM Nouveau De f1ftp  Le 11-11-2008 à 12:21 sta

    Bonjour à tous et à toutes

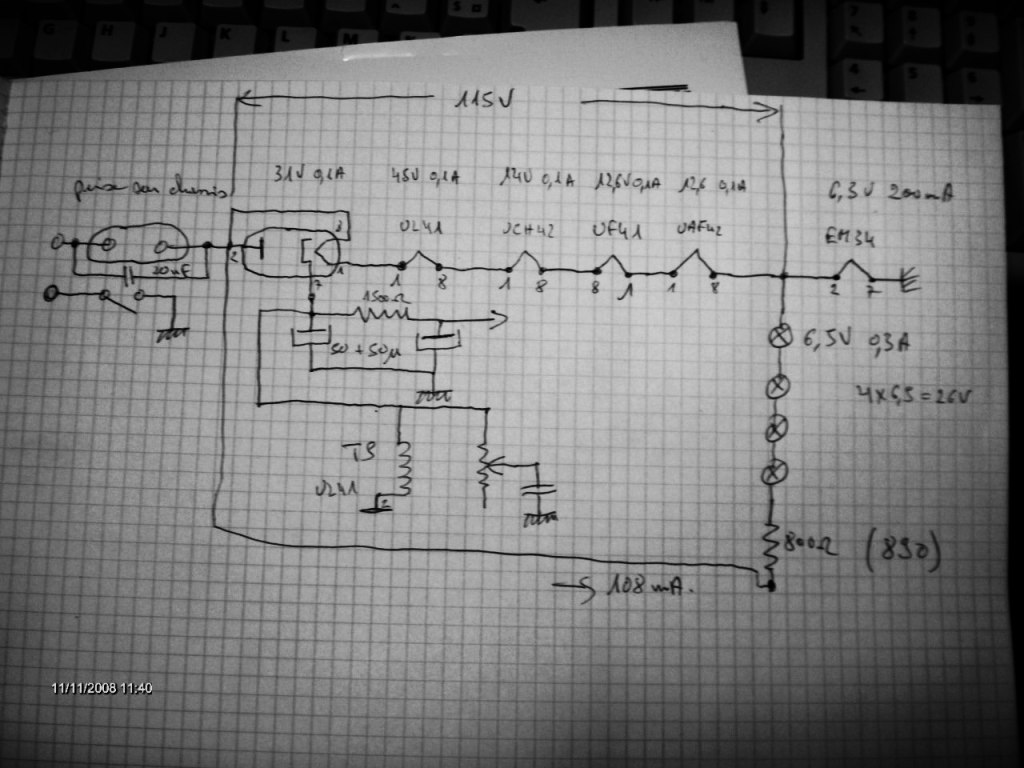

    Un premier jet du schéma du Surcouf TC.
    Ca tiens la route non a condition que les ampoules d'éclairage cadrant soit des 100 ma ,ca fait pil poil les 200 ma nécéssaire à la EM34.
    Bon j'ai trouvé deux ampoules de 6,5V 300ma ,une de vélo 3,5V 200ma ,la quatrieme absente:o(
    Je ne m'explique pas le passage du fil secteur par la prise sur l'arriere du chassis (fusible ?) mais dans ce cas pourquoi une capa de 20nF en // [:??:]
    Philippe




Sujet : Surcouf FM Nouveau De f1ftp  Le 11-11-2008 à 12:24 sta

    Bon j'ai fait une grosse bourde avec le correcteur de tonalité :-D

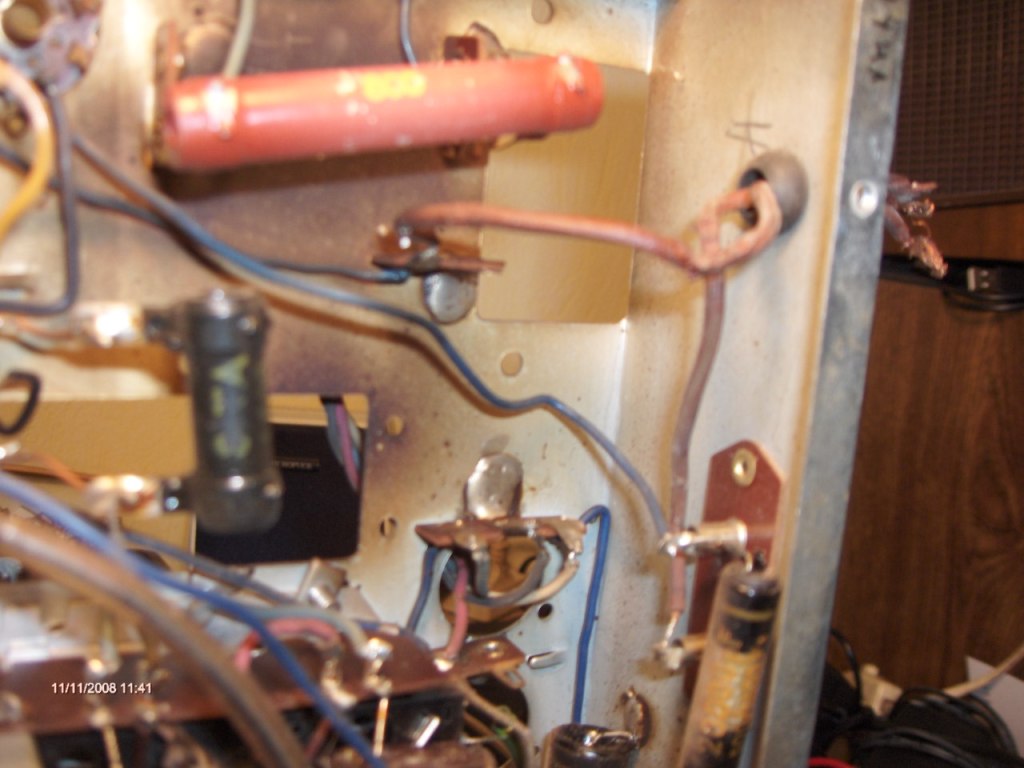

    Vue sur la prise et la résistance de 800 ohms qui a quand même 10 watts à dissiper 8oI




Sujet : Surcouf FM Nouveau De f1ftp  Le 14-11-2008 à 19:01 sta

    Bonsoir à tous
    Hérésie ou pas ,j'ai décidé de greffer un transfo d'isolement au surcouf TC.J'ai trouvé ca chez conrad mais une chose m'inquiette c'est la tension à vide 261 V ou 130.5 en position 115 8oI
    En gros 10 volts de trop,il faut vraiment le charger à fond pour qu'il ait sa tension nominale.
    Qu'en pensez vous ?
    Philippe

 Fichier
.PDF



Sujet : Surcouf FM Nouveau De f1ftp  Le 21-12-2008 à 11:59 sta

    Bonjour à tous

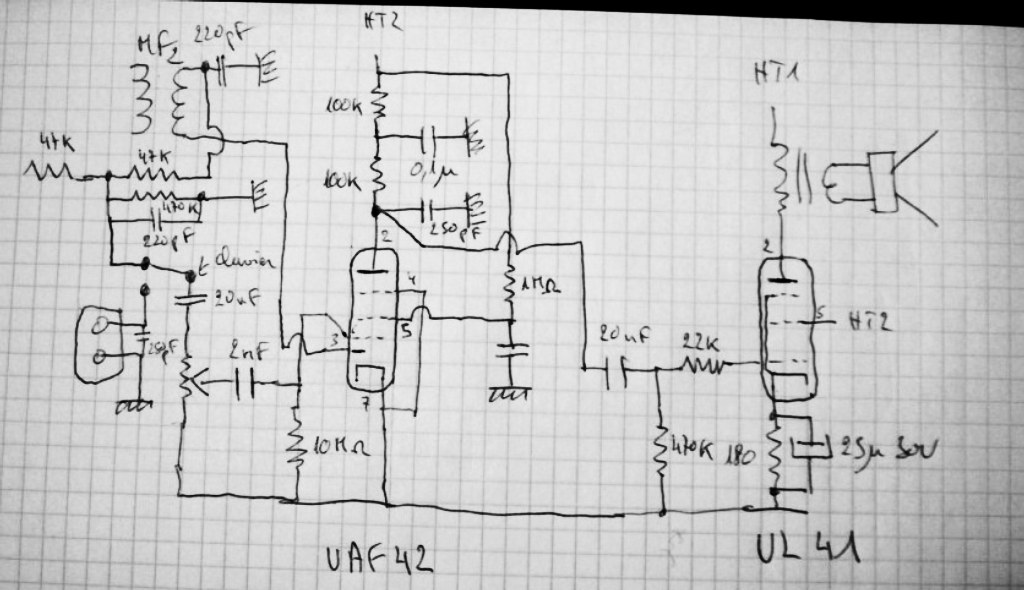

    En congé depuis hier et jusqu'a l'année prochaine j'ai enfin le temps de continuer le relevé du schéma du TC. Ca n'avance pas vite en ce moment ,mais j'ai été un peut surbouqué au boulot et le soir je n'avais plus trop envie de me lancer dans ca.
    Le schéma ressemble de plus en plus au Ducretet plus haut avec l'UAF42 en dédection et en préampli BF.
    Suite du schéma au prochain épisode.
    Quelqu'un connait il un bon logiciel de dessin facile à utiliser et gratuit ,(je sais ca fait beaucoup;-)
    Je pourrait faire mes schémas plus proprement que mes gribouillis.:-D:-D
    Philippe




Sujet : Surcouf FM Nouveau De Pierrot du 82  Le 21-12-2008 à 14:02 cms

Philippe, tu fais dans l'insémination des caprins ?

"surbouqué"



Sujet : Surcouf FM Nouveau De f1ftp  Le 21-12-2008 à 14:10 sta

    Ou ai je la tête
    OK Pierrot:-D:-D:-D:-D:-D


Sujet : Surcouf FM Nouveau De YM  Le 21-12-2008 à 17:07 sta

    >> Quelqu'un connait il un bon logiciel de dessin facile à utiliser et gratuit ,(je sais ca fait beaucoup;-) >>

    Oui.



Sujet : Surcouf FM Nouveau De YM  Le 21-12-2008 à 17:17 sta

    L'executable d'installation est là.



Sujet : Surcouf FM Nouveau De f1ftp  Le 21-12-2008 à 19:42 sta

    Merçi YM
    J'avais oublier de préciser en francais et sous LINUX:-D
    Je vais essayer celui ci en attendant
    Philippe


Sujet : Surcouf FM Nouveau De YM  Le 21-12-2008 à 20:06 sta

    Si tu en trouves un sous LINUX, même en Anglais, je le prend :-D
