| Sujet : Remise en etat Nouveau | De michel du 70 Le 21-11-2008 à 18:58 sta |
|
Bonsoir a tous
Depuis quelques temps j'essaie de faire fonctionner une TSF "Reela super baroud".
Avec beaucoup de mal bien qu'ayant lu des brochures ,aussi j'implore votre sagesse.
Je n'ai aucun son qui sort du HP.Je vous donne les valeurs de chaques tubes en parlant
pinoche pour l'instant.
EZ 80 . Pinoche 1 : 215 V
3 : - 173.5 V
4: Masse
5: 5.6 V
7: 216 V
2, 6, 8: NC
EL 84 : Pinoche 1: NC.
2: -0.612
3&4 : Masse
5: 5.6
6: NC
7: 143
8: NC
9 : 161.4
EBF 80 : Pinoche 1: 64.6
2 : - 0.64
3,4 &9 : Masse
5: 5.7
6: 162
7: -0.336
8: - 0.645
ECH 81: Pinoche 1:64.9
2: - 0.77
3 & 4: Masse
5: 5.7
6:166
7: - 0.47
8: 42.5
9 - 0.22
Pour l'oeil magique , plus tard.
Si quelqu'un a beaucoup de courage , il serait le bienvenue.
Merci deja de me lire et de comprendre ce que j'ai ecrit.
Bon appetit
|
|
| Sujet : Remise en etat Nouveau | De Pierrot du 82 Le 21-11-2008 à 19:10 cms |
|  |
Votre méthode est excellente...
Combien lisez-vous en alternatif sur la EZ80, broches 1 et 7 (par rapport au châssis) ?
Et en continu sur la EZ80 br 3 (par rapport au châssis) avec le négatif au châssis ?
| |
|
|
| Sujet : Remise en etat Nouveau | De Pierrot du 82 Le 21-11-2008 à 19:14 cms |
| |
Si vous n'avez que - 0,6V sur la grille 1 EL84 (br 3), votre finale EL84 est en danger !
Ne laissez le poste sous tension que le minimum, juste le temps de relever les tensions !
| |
|
|
| Sujet : Remise en etat Nouveau | De Pierrot du 82 Le 21-11-2008 à 19:25 cms |
| |
Il faudrait que vous regardiez le câblage, des négatif des 2 condensateurs de filtrage (condos de 22 ou 33 47 ou 50 microfarads isolés à 350 ou 450V).
vous devez avoir une rondelle isolante sur l'un des condensateurs qui n'est pas bien disposée, ou quelqu'un a modifié le câblage et a supprimé la résistance de polarisation de 100 ou 150 Ohms qui devrait être mise entre les 2 négatifs des condos de filtrage, ou entre le premier et le châssis.
| |
|
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 21-11-2008 à 19:31 sta |
|
Bonsoir Michel.
Pour voir claire, retires l'EBF80 et EM81, touche la grille de l'EL84, s’il y à de la ronflette, prends la tension grille, elle doit être négative par rapport à la masse, si oui, remonte l'EM81, testes si ronflette, change le condensateur de liaison plaque EBF80 grille EL84, si pas de ronflette, change le condensateur plaque EM81 grille EL84.
Alain
|
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 21-11-2008 à 19:33 sta |
|
Excusez-moi, Pierrot à raison il faut commencer par le début!
Alain
|
|
| Sujet : Remise en etat Nouveau | De Pierrot du 82 Le 21-11-2008 à 21:08 cms |
| |
Oui, Alain a raison, à faire en premier, remplacer le condo de liaison entre EL84 br 2 et EBF80 br 6.
Valeur du condo : 22nF 400V ou approchant...
| |
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 21-11-2008 à 21:29 sta |
|
Me revoila
La seule photo que je peux vous montrer car ttes les autres sont trop lourdes et je ne sais pas les allegees.
Ce poste a fonctionne .
Toutes les tensions sont prises avec le moins au chassis.Les broches 1 & 7 de la EZ80 sont en alternatif ainsi que les tensions des filaments.
Il n'y a pas de condo de liaison entre la EL84 et EBF80.
| |
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 21-11-2008 à 21:55 sta |
|
Bonsoir. Pas de condo entre plaque EBF80 et Grille EL84! Il y quoi alors ? un fil ou rien du tout; elle est là la panne! (tripotage antérieur).Il doit y avoir ce que "Pierrot du 82" vous a dit. condo de 22000pf environ 400v.![[:Hi:]](s12.gif)
|
|
| Sujet : Remise en etat Nouveau | De Pierrot du 82 Le 21-11-2008 à 21:57 cms |
| |
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 21-11-2008 à 22:03 cms |
| |
Oui , c'est bien celui-la.
| |
|
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 21-11-2008 à 22:57 sta |
|
Bonsoir

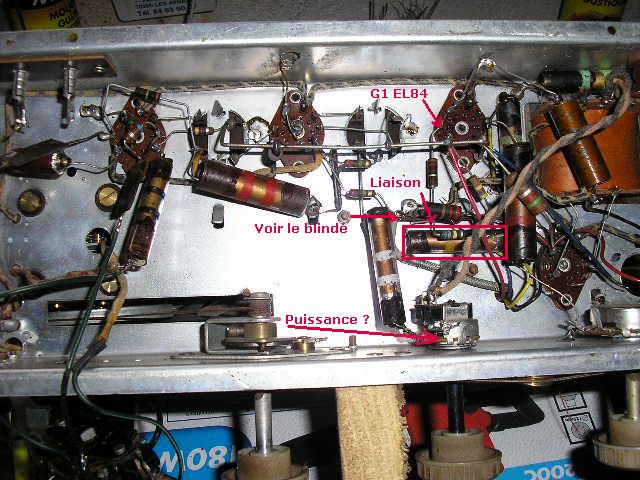

Regardes la photo, mais je te conseille de changer les condensateurs du type encadré.
Le blindé est sur la borne avec le condensateur ?
Alain
| |
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 21-11-2008 à 23:19 sta |
|
J'ai change tous les condos mais certain un peu au "pif" .Il y a eu un post sur ces condos !!
http://www.tsf-radio.org/forum/forum.php?show=60257#61853 ( Post condo )
Le blinde va a l'oeil sur la broche 1.
Pour ce soir assez .A demain
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 22-11-2008 à 17:07 sta |
|
Bonjour a tous

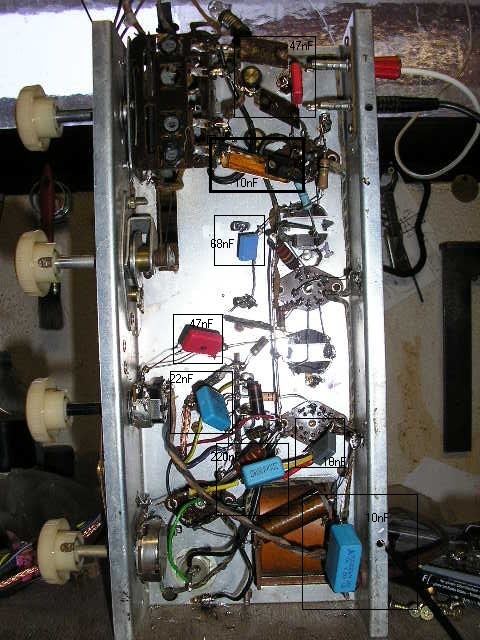

J'ai change tous les condos ,photo.
Michel
| |
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 22-11-2008 à 18:02 sta |
|
Bonjour. Avez vous changé le condo de filtrage? ( le gros tube en alu près du transfo).Combien a-t-il de fils de sortie? Est-il simple ou double? Qu'est-il marqué dessus?![[:!!:]](s17.gif)
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 22-11-2008 à 18:11 sta |
|
Bonjour
Les condos de filtrage ont ete changes
2 X 50 µF j'ai mis 2 X 47 µF par 350 V
Michel
|
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 22-11-2008 à 18:13 sta |
|
Bonsoir Michel.

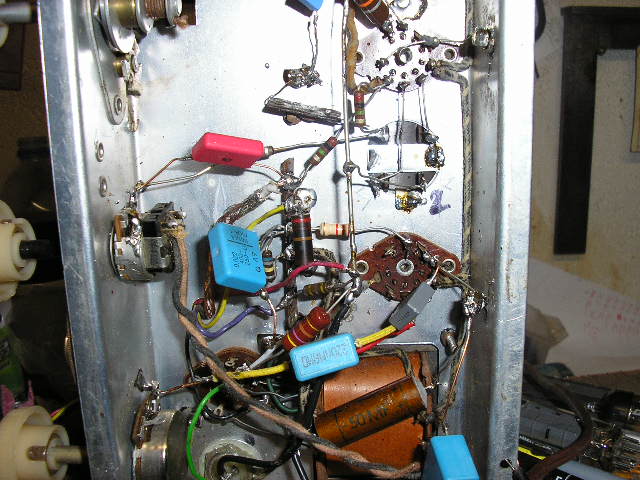

Peux-tu faire un cadrage de la photo, pour avoir les détails manquants, surtout la résistance de grille me paraît en l'air, le potentiomètre avec inter, c'est la puissance ?
Alain.
| |
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 22-11-2008 à 18:14 sta |
|
OK. Considérez vous comme prêt à mettre sou tension? Si oui je vous donnerai la "procédure" SECURITE.
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 22-11-2008 à 18:30 cms |
| |
bonsoir alain
Le potentiometre avec inter ,c'est la puissance ,ok
L'autre en face du transfo c'est grave et aigu .
La resitance de grille je pense que c'est celle qui est sur la br. 2 de la EL84. elle fait 1200 Ohms.
| |
| |
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 22-11-2008 à 18:46 sta |
|
Eh ben il n'est pas prêt! La grille (broche 2) de la EL84 ne reçoît toujours pas la musique car le pb de sa liaison avec l'amont n'est toujours pas réglé. Est que sur ce poste la préampli BF ne serait pas assurée par une triode de l'oeil magique?![[:??:]](s11.gif)
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 22-11-2008 à 18:50 cms |
| |
Me voila
Le poste je l'ai mis sous tension,pour l'instant je suis tjrs en vie ,mais RIEN.
Il y a des termes techniques que je ne comprends pas bien!!!!!
| |
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 22-11-2008 à 21:34 sta |
|
Je suis revenu et suis disposé à vous aider j'usqu'au bout. Quand on restaure un poste, on comence par l'alimentation haute tension. Plutôt que des photos, il faudrait que l'on travaille par des dessins que vous feriez à main levée et m'envoyez. Toutes les cathodes de vos tubes étant à la masse, celà me donne déjà une indication. Pouvez vous faire un dessin de ce que vous avez actuellement au sujet de l'alimentation H.T.? Représentant le câblage existant: enroulement H.T. du transfo et de son point milieu, les 2 extrémités de cet enroulements doivent aboutir chacun aux 2 plaques de la valve(EZ80); à quoi est relié le point milieu? dessinez aussi svp les liaisons de votre condo de filtrage double, la cathode de la EZ81 (broche 3) avec ce qu'il y a de branché dessus et où ces liaisons aboutissent, sur quoi et après. S'il y a des termes que vous ne comprenez pas, commencez par me demander. J'attends
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 22-11-2008 à 21:44 sta |
|
oK,pour l'instant ça va.
je fais le dessin , un peu de temps svp
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 22-11-2008 à 22:04 cms |
| |
Regardez dans votre boite svp.
| |
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 22-11-2008 à 22:30 cms |
| |
je pense avoir une idee
Je vous fait le dessin complet du cablage , d'accord ?
| |
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 22-11-2008 à 22:43 sta |
|
Je ne pense pas que ce soit la bonne méthode. On multiplie le risque d'erreurs. J'aurai préféré : déja tout ce qui a trait à l'alimentation H.T., mais complet, puis étage par étage( c'est à dire tube par tube avec tout ce qui la concerne). Je préfère que vous commenciez comme celà, ne serait-ce que pour voir si vous maîtrisez bien "le dessin" avec les bonnes représentations des composants et indications.
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 22-11-2008 à 23:03 sta |
|
N'y a-il pas un trou rond de libre sur le chassis? A peu près du diamètre de celui où vous avez remonté un condo de filtrage de 2x47MF.
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 22-11-2008 à 23:17 sta |
|
non,pour quelle raison svp.
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 22-11-2008 à 23:37 sta |
|

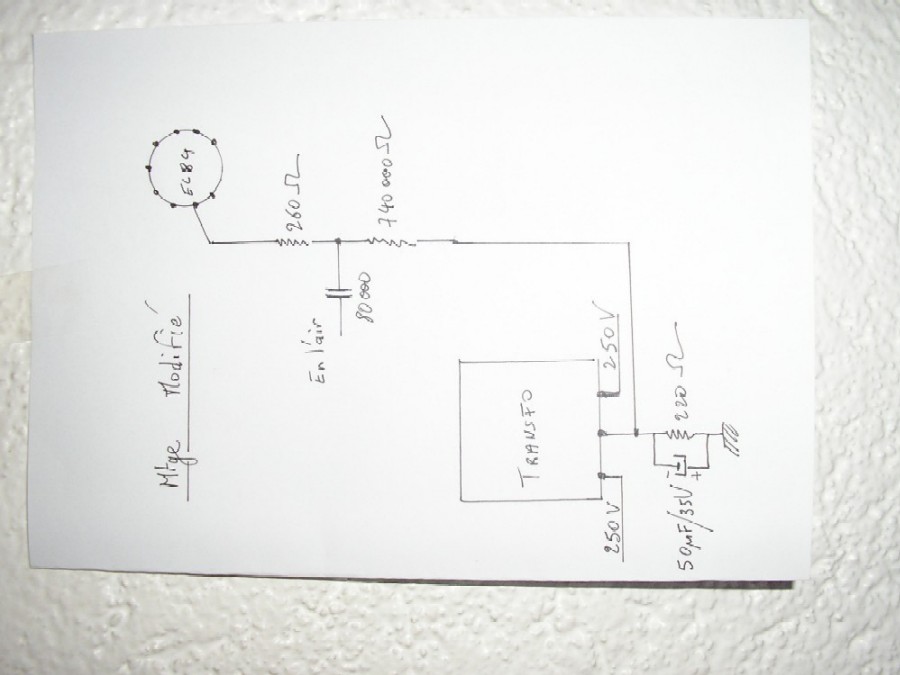

je pense que la c'est mieux.
| |
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 23-11-2008 à 00:05 sta |
|
Je comprends mieux le type de montage avec ce dernier schéma. Pour le double condo de filtrage c'est ok. Comme je vous l'ai expliqué dans votre BAL, rectifiez au niveau du point milieu du transfo; résistance à insérer entre point milieu et masse, puis condo de 50MF en parallèle, etc.Si vous n'avez que les composants existant dans le poste, vous pouvez piquer la résistance entre broche 2 de EL84 et celle de 740000 Ohms(la remplacer par un fil). Tant que c'est posible je pense qu'il vaut mieux rester sur le forum car entre lui et ma BAL,c'est pas simple.
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 23-11-2008 à 00:24 sta |
|
Pour la EL84, l'extrémité de la résistance de 740000ohms ne doît pas être reliée à la masse mais au point milieu de l'enroulement HT du tansfo par un fil. Ce qui n'est pas la même chose quand vous aurez branché résistance et condo entre ce point milieu et la masse, comme je vous l'ai expliqué.
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 23-11-2008 à 00:37 sta |
|
Le condo qui ,sur votre dernier schéma, est situé entre la résistance de 250 ohms et celle de 740000 ohms ne doît pas avoir son autre extrémité reliée à la masse. Déranchez cette extrémité de la masse et laissez là en l'air pour l'instant. Quand vous aurez fait tout celà on pourra essayer si l'alimentation HT et le tube final fonctionnent. Vous toucherez alors du doigt l'extrémité en l'air de ce condo, potentiomètre de puissance à fond et ça devra ronfler dans le haut-parleur.
|
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 23-11-2008 à 01:52 sta |
|
Bonjour Michel.
Le curseur du potentiomètre de puissance va où ?
Regardes la photo il me semble que la grille est en l'air, sans liaison.
En partant de G1 EL84 il y a une résistance de 1K + 680K + 200 Ohms et la masse (châssis) au point 200 Ohms 680K il y a un fil noir et blanc c'est le moins du premier condensateur de filtrage (polarisation de la grille) Au point 680K 1K c'est l'entrée B.F il doit impérativement il y avoir un condensateur de liaison.
Alain.
| |
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 23-11-2008 à 12:26 sta |
|
Bonjour totolagalène.
les valeurs de résistances sont complètement hors normes. C'est 200 Ohms = Rouge Noir Brun pas de bague de tolérence donc 20% et une 680K Bleu Gris Jaune Argent =10%
Alain.
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 23-11-2008 à 14:04 cms |
| |
Bonjour a tous et bon dimanche

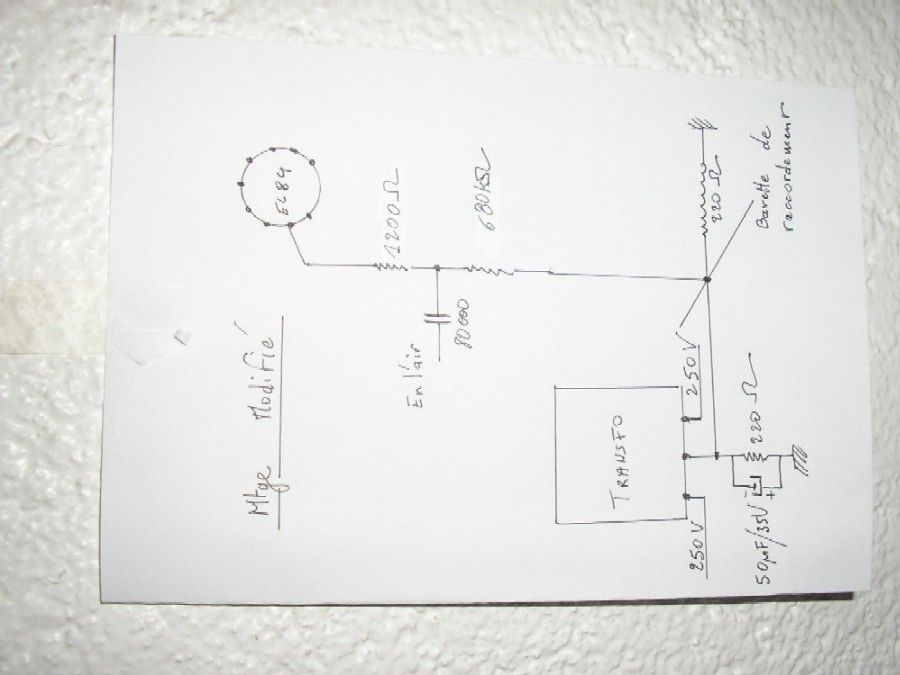

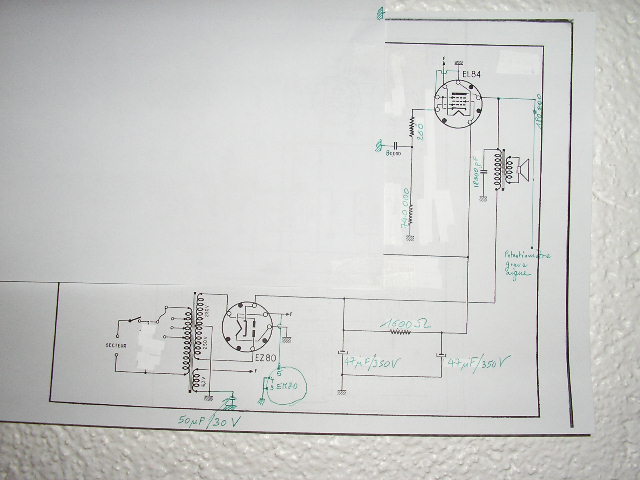

J'envoie deux schemas
1) Transfo cable avant.

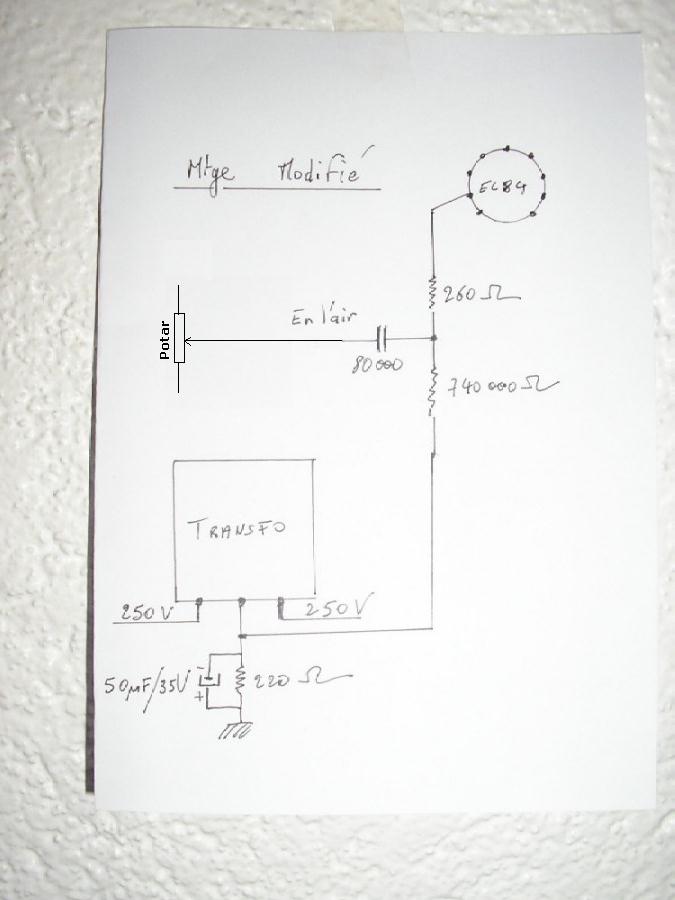

2) Nouveau cablage comme demande par totolagalène.Effectivement ,ça ronfle dans le HP.
Michel
| |
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 23-11-2008 à 14:10 sta |
|
j'ai oublie les schemas
| |
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 23-11-2008 à 14:28 cms |
| |
J'ai fait trompette sur la valeur des 2 resistance qui parte de la br 2 de la EL84
| |
| |
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 23-11-2008 à 17:24 sta |
|
Bonsoir Michel.

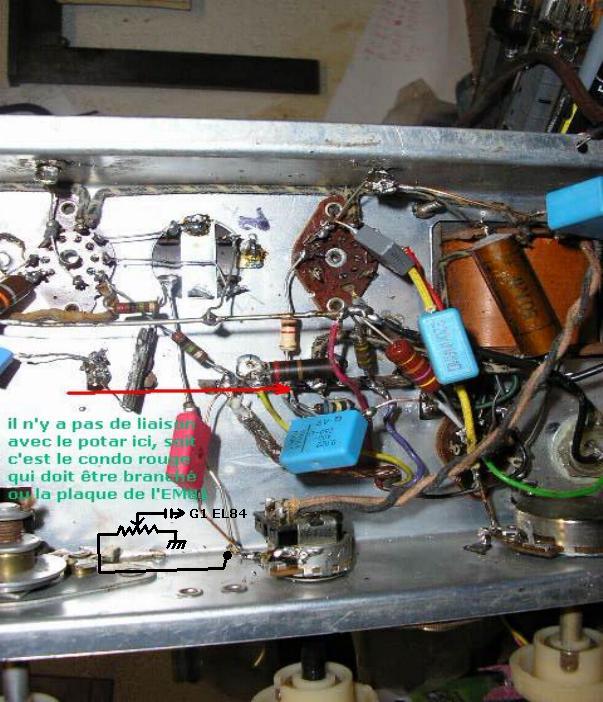

Voila tout est dans l'image.
Alain.
| |
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 23-11-2008 à 17:36 sta |
|
Bonsoir Alain
Je comprend tres bien mais totolagalène m'a dit que l'on irait jusqu'au bout , je l'attends.
Michel
|
|
| Sujet : Remise en etat Nouveau | De Pierrot du 82 Le 23-11-2008 à 19:46 cms |
| |
Il y a encore un petit "truc" : le négatif du 1er chimique de tête de filtrage devrait retourner à ce moins polarisation...
| |
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 23-11-2008 à 22:36 sta |
|
Bonsoir Michel et à tous bien sûr. Je suis de retour. Le schéma de Alain Legros est forcément exact, mais dans ce poste je voudrais savoir s'il y a un étage de préampli de tension BF ,et quoi, ou si la EBF 80 attaque directement la EL84. Alors Michel vous avez fait tout ce que je vous ai dit, et ça ronfle! Il faudrait maintenant que vous me fassiez un beau dessin (vérifié 3 fois) du tube EM81 avec toutes les liaisons et jusqu'au bout.
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 23-11-2008 à 22:48 cms |
| |
Bonsoir totolagalène
Avec cette neige y a du boulot

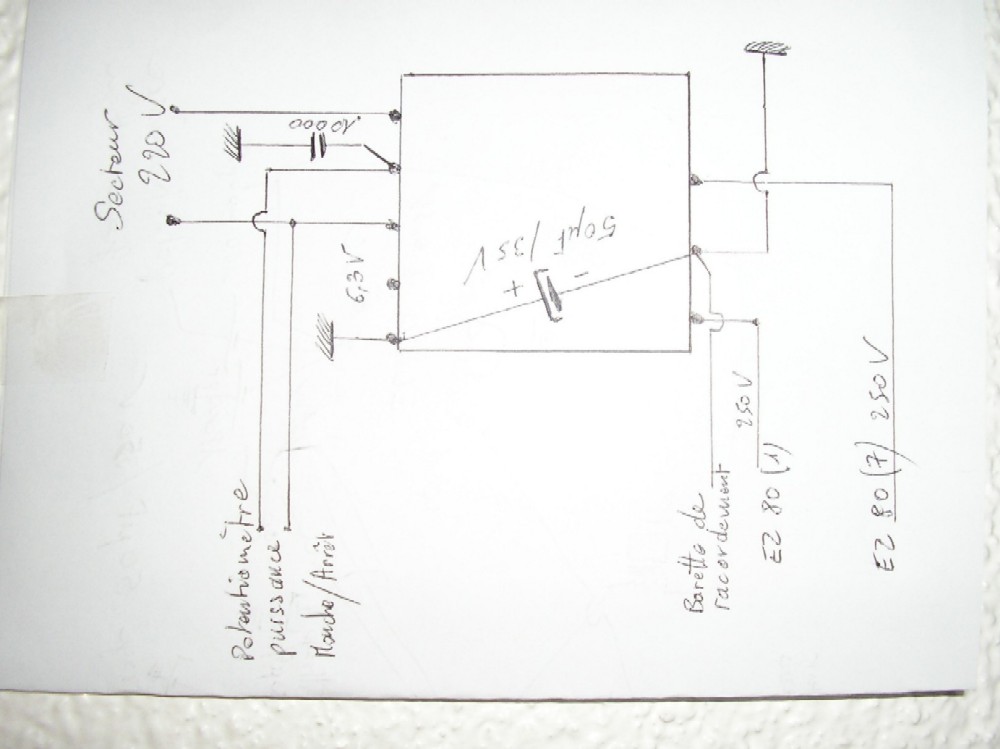

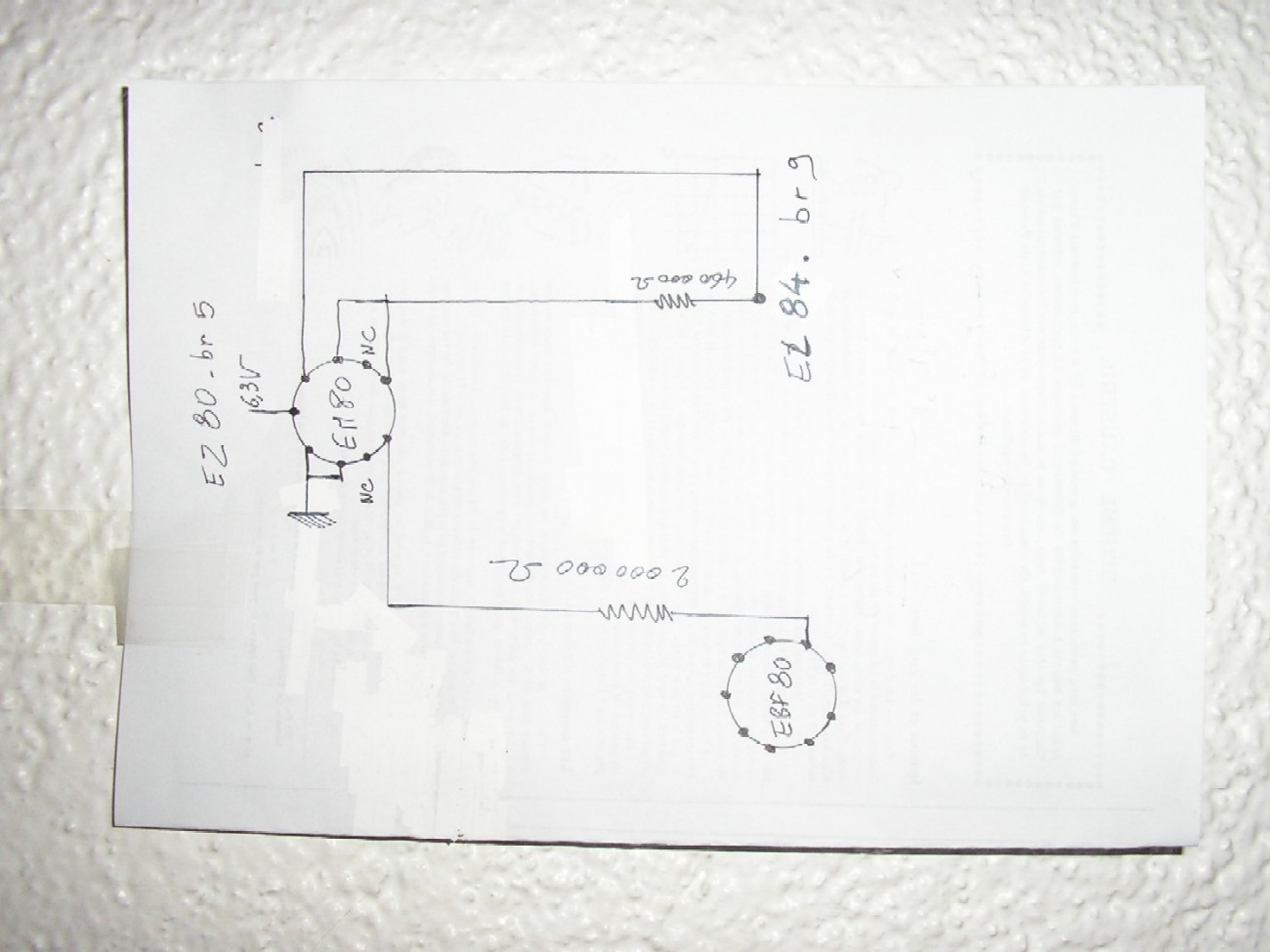

Je vous envoie le transfo , cette fois c'est corect

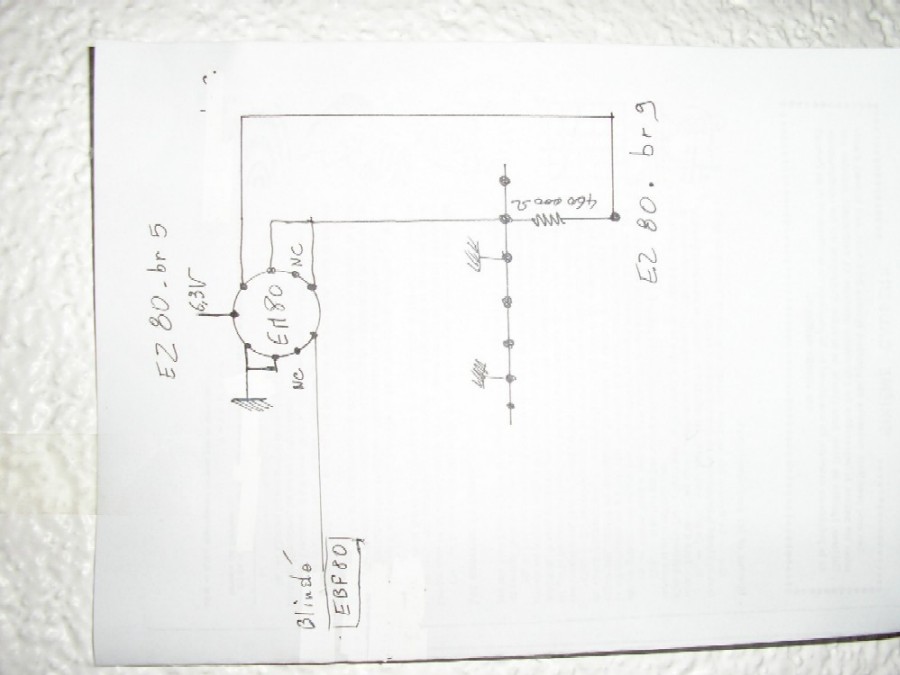

EM 81 aussi.
Ce n'est pas pour faire de l'ombre aux autre mais je n'ecoute que vous.
| |
| |
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 23-11-2008 à 22:57 sta |
|
| |
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 23-11-2008 à 23:02 sta |
|
arrêtez le massacre!. la broche 7 de la EM80 ne doît pas être reliée à la masse : débranchez la masse svp. où aboutit le fil blindé soudé sur la broche 9. Un petit dessin révisé et modifié svp. ce sera long mais on y arrivera.quelle magouille dans ce poste!
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 23-11-2008 à 23:08 sta |
|

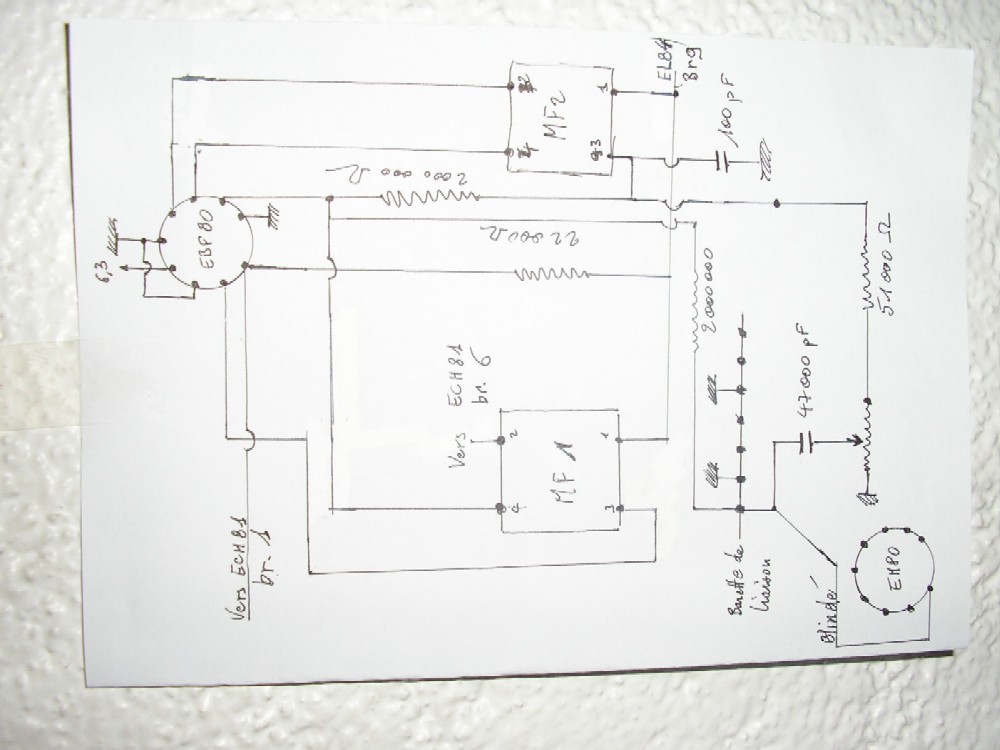

Je vous ai envoyer le dessin de la EBF 80
En bas a gauche a cote du potar de puissance
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 23-11-2008 à 23:13 sta |
|
La broche 7 de la EM80 n'est pas a la masse
Il faut lire EL 84 br 9
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 23-11-2008 à 23:19 sta |
|
elle va bien à la broche 9 de la EL84 mais vous avez aussi dessiné un fil qui va 2 fois à la masse .
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 23-11-2008 à 23:23 cms |
| |
c'est une barette de raccordement,il y a 5 plot qui ne sont pas a la masse ,les 2 autre c'est pour tenir la barette en place et au besoin avoir la masse
| |
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 23-11-2008 à 23:43 sta |
|
désolé Michel, ce n'est pas une réponse. Votre schéma de 22hrs48 représente la broche 7 de la EM81 comme allant aussi à la masse. Je me fiche de la barrette que je n'ai pas sous les yeux, cette broche 7 est -elle reliée à la masse oui ou non? Si oui, il faut débrancher cette masse que vous avez même dessinée 2 fois ; si non votre schéma de 22hrs48 était faux. Soyons clairs et n'allez pas trop vite, assurez les coups svp.
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 23-11-2008 à 23:51 sta |
|
c'est vrai j'aurais pas du representer cette barette

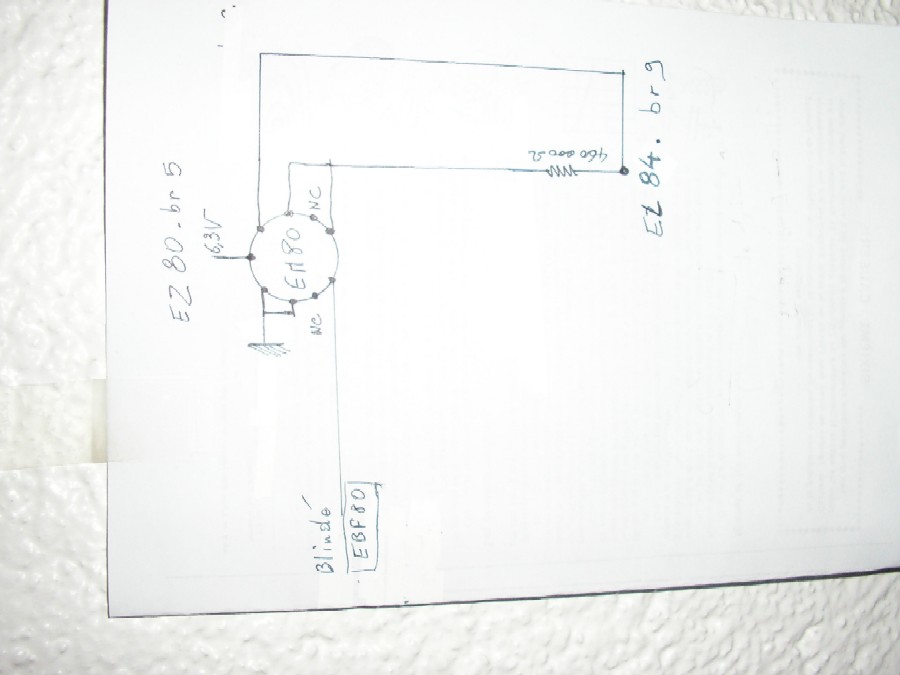

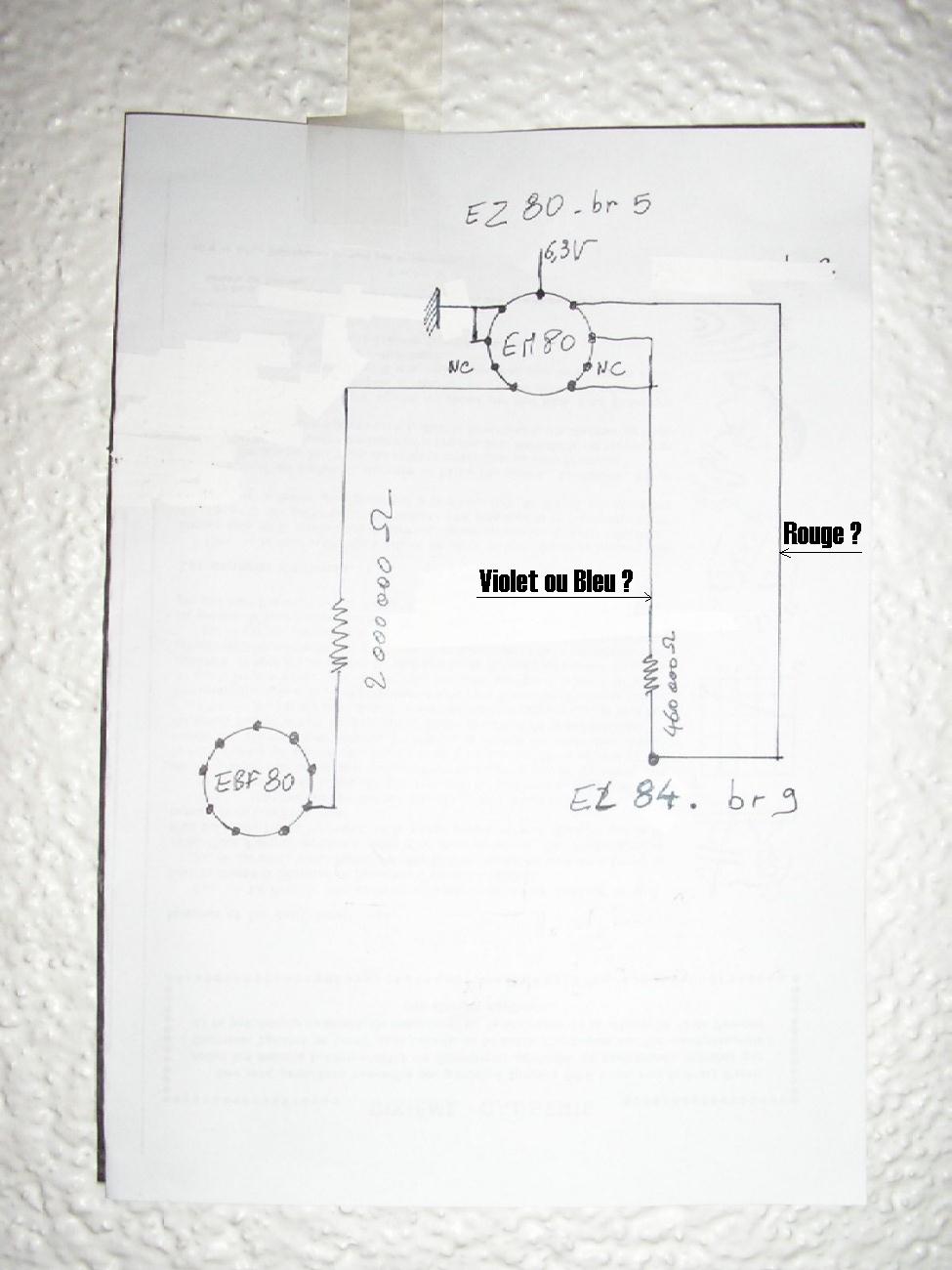

Nouveau schema
| |
|
| Sujet : Remise en etat Nouveau | De Masterorion Le 24-11-2008 à 00:09 cms |
| |
Je reste zen,
tu restes zen,
il reste zen...
| |
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 24-11-2008 à 00:11 cms |
| |
C'est la fatigue , j'ai travaille dur aujourd'hui !!!!!!!!!!!!!!
| |
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 24-11-2008 à 00:16 cms |
| |
Bon je vais voir de me blotir contre la maman!!
Bonne nuit et a demain apres-midi
Michel
| |
|
|
| Sujet : Remise en etat Nouveau | De Masterorion Le 24-11-2008 à 00:16 cms |
| |
Je vois ça : j'ai attrapé un torticoli à essayer de lire votre schéma.  Déjà que j'ai une fièvre de cheval et que j'ai l'impression d'être prêt à entrer dans le plumier...
Prenez une bonne nuit de repos : je crois pouvoir dire que vous l'avez bien mérité. Vous aurez les idées plus claires demain matin, et puis ne dit'on pas que la nuit porte conseil ?
| |
|
|
| Sujet : Remise en etat Nouveau | De Masterorion Le 24-11-2008 à 00:17 cms |
| |
Les grands esprits se rencontrent.........
| |
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 24-11-2008 à 00:19 sta |
|
OK. Etes vous sûr que la broche 1 de la EM81 vient de la broche 1 de la ECH81?
|
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 24-11-2008 à 00:26 sta |
|
Bonsoir à tous.
Bien je vois que cela s'envenime, un peut de pédagogie serait la bienvenue.
Ce récepteur, doit avoir au niveau de la commande des gammes d'ondes, une position PU, à cette position il y a un contact inverseur radio PU, Michel une photo ce cette partie simplement, afin que vous puissiez mieux assimiler la réalité et faire le rapprochement avec le schéma.
Alain.
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 24-11-2008 à 01:12 sta |
|
Michel, vous vous souvenez du condo soudé sur la broche 2 de la EL84, l'autre patte a été laissée en l'air. Reliez cette patte en l'air à la broche 6 de la EBF80 et essayez de capter quelque chose. Mettez un morceau de fil dans la prise antenne. Vous me direz aussi dans quel département vous habitez(pour les stations puissantes)
|
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 24-11-2008 à 11:56 sta |
|
Bonjour totolagalène.
Ne serait-il pas plus judicieux pour faire un test de le branchez sur le curseur du potentiomètre ( cosse centrale) Les choses avancent.
Il est évident que Michel début dans le dépannage, ce qui veut dire que toute intervention doit impérativement être suivi de photos de l'endroit désiré et suivi avec l'explication schématique, cela aiderait bien mieux Michel à comprendre. Vouloir à tout prix un relevé de schéma par une personne qui ne connaît rien ou pas grand chose ressort de l'utopie.
Alain.
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 24-11-2008 à 14:27 sta |
|
Bonjour Alain. Je comprends, mais je n'ai jamais vu un potar de volume sur l'entrée grille d'une EL84. Je voudrais savoir si ce poste ne comporte pas de préempli de tension BF, auquel cas la EBF80 attaquerait directement la finale; ou, je ne vous apprends rien, si c'est une triode du EM80 qui joue ce rôle (d'où l'essai que je lui demande). Je trouve que Michel s'améliore vite pour les schémas mais il est vrai que je ne cherche pas à lui apprendre l'ABC (qui ne suffirait d'ailleurs pas). Avez vous votre petite idée sur cette fonction de préempli BF?
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 24-11-2008 à 15:39 cms |
| |
Coucou .Bonjour a tous.
Le temps de prendre connaissance avc tout vos bavardages et je reviens.
| |
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 24-11-2008 à 16:03 cms |
| |
La broche 1 du EM80 va a la broche 8 de la ECH 80 en passant par une resistance de 2 000 000ohms.
J'habite en Haute-sâone pres de Belfort.
Preempli BF ,je ne connais pas !!
3 gammes d'onde.PO OC GO
Pas de position PU
Je ne capte rien en branchant le condo a la 6 de la EBF 80
| |
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 24-11-2008 à 16:50 sta |
|
Bonjour Michel. 1er) refaites un essai, pas de capter quelque chose cette fois: touchez du doigt l'extémité du potentiomètre de puissance , celle opposée à l'extrémité reliée à la masse. Faites celà en mettant le potentiomètre de puissance à fond; une fois à fond dans un sens et une autre fois dans l'autre, c'est à dire au mini ( Il serait bien foutu d'avoir été rebranché à l'envers ce potard!). Ca devrait ronfler beaucoup plus fort que quand vous avez touché le condo qui va à la broche 2 de la EL84,( laissez branché ce condo pour l'instant). 2 ème) si la broche 8 de la ECH81 est réellement reliée à la broche 1 du tube EM80(par une résistance), c'est tout faux! vérifiez svp et j'attends aussi le résultat de l'essai çi-dessus. PS: oubliez cette histoire de préampli BF: c'était pour Alain Legros.
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 24-11-2008 à 17:43 sta |
|
Bonsoir totolagalène
Disposition des lampes.
En bas a droite EZ80
Au dessus a droite EL84
Au meme niveau au milieu EBF80 et a gauche ECH81.
La broche 8 de la EBF80 et reliee a la broche 1 de la EM80
Au sujet du potard de puissance ,j'ai dessoude le condo de 47 ooopF qui etait soude sur
la broche du milieu du potard j'ai touche du doitg le bout du condo en l'air et la ca a fait un tres fortronflement potard a fond et moins fort potard au mini.
Donnez vos ordres.
je vous retrouve vers 20H40 car j'ai du monde .Excuse
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 24-11-2008 à 18:15 sta |
|
Il ne fallait pas débrancher le condo de 47000pf du point milieu du potard, ressoudez le svp. "La broche 8 de la EBF80 est reliée à la broche 1 de la EM80"; j'aime mieux celà et çà me donne une bonne piste. Etant donné que vous vous étiez trompé dans votre précédent message, confirmez moi comment est faite cette liaison, par condensateur résistance? vous comprenez qu'un petit schéma serait le bienvenu. Maintenant il me faudrait aussi un schéma du tube EM80 complet avec toutes ses broches, leurs liaisons et jusqu'au bout. A plus l
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 24-11-2008 à 21:16 sta |
|
Et voila
| |
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 24-11-2008 à 22:04 sta |
|
J'espère que vous avez ressoudé le condo comme je viens de vous le dire.D'autre part vous ne m'avez pas répondu à la question "comment est faite cette liaison". Relisez bien mon message de 18hrs15.J'attends; merci.
|
|
| Sujet : Remise en etat Nouveau | De michel du 70 Le 24-11-2008 à 23:55 sta |
|
Bon voilà que je suis encore perdu.
Ce que je vais faire : Vu que j'ai les photos de quand il fonctionnait ,je vais tout decabler
et en prenant mon temps recabler comme au depart.
Quand j'aurais termine je vous recontacterais.
Merci pour tout ce que vous avez fait deja pour mon REELA .
Michel
|
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 25-11-2008 à 00:01 sta |
|
Bonsoir.
Si les couleur de fils sont bonnes, vous retournez à la case départ avec le 22nF voir photo du 22-11-208 à 17H07.
Alain.
| |
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 25-11-2008 à 00:07 sta |
|
Attendez SVP. Avant de tout décabler, faisons 2 essais. OK?
|
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 25-11-2008 à 11:47 sta |
|
Bonjour Michel.
Sage décision de tout recâbler, car d'une part vous perdez votre temps et d'autre part les bases du dépannage sont complètement erronées.
Si dans le futur vous voulez remettre en état un récepteur, la solution pour un débutant est de : Faire une photo du dessus, du dessous, gauche, droite du châssis, en suite photo en gros plan de : partie alimentation, partie basse fréquence avec les potentiomètres, la partie moyenne fréquence et en fin la haute fréquence avec son bloc, le cadre si cadre, il y a.
Il faut savoir que : quand un bureau d’étude concevait un récepteur, il faisait le schéma de principe, il faisait les calculs mettait au point une maquette et en tirait les plans de montage mécanique appelé implantation des composants : Mécaniques, coffret décor (de 1 à 5) les différents plans de câblage et réglages (de 1 à 3) suivant les chaînes de montages câblages et le contrôle fin de chaîne. Ce qui veut dire ce n’est pas un travail pour débutant isolé, de la méthode de la méthode.
Amicalement, Alain.
|
|
| Sujet : Remise en etat Nouveau | De totolagalène Le 25-11-2008 à 14:26 sta |
|
Bonjour. Il est vrai qu'il ne s'agissait pas d'un dépannage mais d'une quasi reconstruction. A plus.
|
|
| Sujet : Remise en etat Nouveau | De Alain Legros Le 25-11-2008 à 16:24 sta |
|
Bonjour totolagalène.
Une quasi-destruction oui, pas de reconstruction du bricolage, qui fini mal, maintenant tout le plaisir est pour Michel.
Michel si tu as toutes les photos du départ de cette catastrophe, repasse un nouveau message et là tu auras de l'aide visuel, simplement et compréhensible pour un débutant.
Alain.
|
|
|
Journaux du site au 22/08/2022 à 10:26
