| Sujet : construction d'un megohmetre/Gigohmetre Nouveau | De fabignoli Le 24-11-2008 à 12:34 sta |
|
Bonjour,
voila un petit article permettant de construire un petit megohmètre permettant de monter au moins à 5 gigohms et plus si la construction est soignée.
Article sur le megohmetre
j'ai construit ce montage pour rajouter une fonction mégohmètre réellement utilisable dans mon testeur de condo décrit dans un autre article.
Cet appareil permet de mesurer confortablement des résistances jusqu'a au moins 5 Gigohms mais si la construction est soignée, je pense qu'on peut en tirer 10 Gigohms sans problème avec un petit manque de précision en fin de gamme. Je n'ai fait les graduation que jusqu'a 1,5 Gigohms sur le mien car je n'avais pas assez de résistances étalons pour aller plus haut.
Cordialement
Frederic ABIGNOLI
|
|
| Sujet : construction d'un megohmetre/Gigohmetre Nouveau | De fabignoli Le 25-11-2008 à 12:57 sta |
|

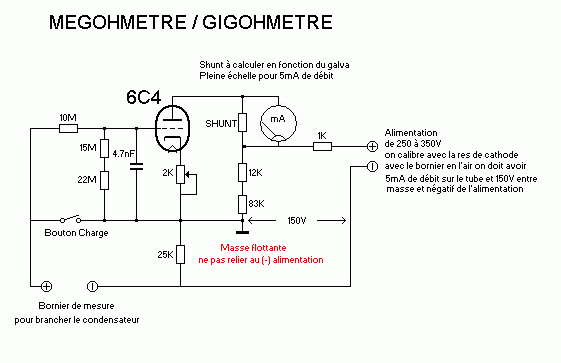

Voila un schéma rapide de l'appareil
Cordialement
Frederic ABIGNOLI
| |
|
| Sujet : construction d'un megohmetre/Gigohmetre Nouveau | De aldon Le 26-11-2008 à 19:10 sta |
|
Bonsoir
Excellent ,je vais essayer de construire cela.
Je fais avec une magnéto à manivelle dont la mécanique commence à fatiguer.
Encore merci
Alain
|
|
| Sujet : construction d'un megohmetre/Gigohmetre Nouveau | De totolagalène Le 26-11-2008 à 21:29 sta |
|
Bonsoir. A quoi ça sert de mesurer des Gigohm?![[:??:]](s11.gif) ![[:Hi:]](s12.gif)
|
|
| Sujet : construction d'un megohmetre/Gigohmetre Nouveau | De Pierrot du 82 Le 27-11-2008 à 03:52 cms |
|  |
Des gigohms (gjgaohms) et des teraohms, je sais pas,mais des megohms sous 250V, ça c'est utile pour tester les condos papier de nos chères radios...
En effet, comme les résistances d'isolement ne sont pas linéaires en tension, les mesures que nous faisons sous 2 ou 3 volts avec les ohmmètres de nos multimètres, ne donnent pas d'informations utiles sur le comportement de ces condos sous 100V ou 250V.
Par exemple, sur un lot de condos papier extrait de quelques petits Philips des années 1952 à1960, qui faisaient autour de 20-30 mégohms au multimètre, la plupart ne faisaient qu'un megohm sous 100V...
Imaginez quand le condo de liaison grille de la finale BF fait 1 megohm, la grille 1 prend 20 à 30 volts... positifs !
| |
|
|
| Sujet : construction d'un megohmetre/Gigohmetre Nouveau | De Jacques (webmestre) Le 27-11-2008 à 06:26 sta |
|
Oui, mais dans ce cas, on a aussi vite fait de ne couper que le point froid du condo et mesurer la tension, toujours avec le même multimètre, qui fait alors 10 Mohms (pour un numérique).
Cet appareil est sans doute plus utile pour mesurer les fuites de bakélite ou autre défectuosités d'isolement.
|
|
| Sujet : construction d'un megohmetre/Gigohmetre Nouveau | De ON5MJ Le 27-11-2008 à 08:41 sta |
|
|
|
| Sujet : construction d'un megohmetre/Gigohmetre Nouveau | De totolagalène Le 27-11-2008 à 15:03 sta |
|
Bonjour. Oui c'est ce que je fais, voltmètre sur point froid. Je me suis fait,il y a longtemps, une alim cc filtrée qui entre autres, me sert à vérifier l'isolement d'un condo avant son montage, avec commutateur pour différentes tensions. Par contre, pour les chimiques, ce test n'est pas valable car le voltmètre affiche la HT totale. Connaissez vous une combine svp? Peut-être en insérant un milli-ampèremètre dans le circuit, si je ne dis pas une bourde, quelle serait alors l'intensité admissible? Merci
|
|
|
