| Sujet : Transfo Hammond Nouveau | De Jean Pierre T Le 14-12-2008 à 13:06 sta |
|
Bonjour, vu et récupéré sur IB...
Depuis le temps que je voulais essayer de me monter un petit ampli stéréo à lampes pour pas cher avec des EL84... (pour Didier ben oui...j'ai encore succombé!..mais c'est la dernière fois de l'année!!)
Dans la description il est dit:
---------------------------------------------------------------------------------------------------------
Vintage Tube Amp Output Transformers
Pair of vintage 70’s tube amp output transformers

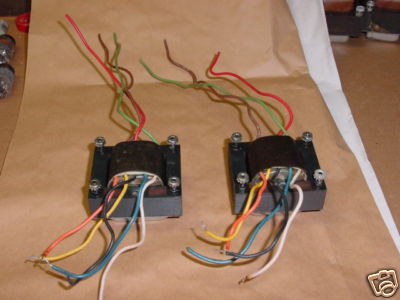

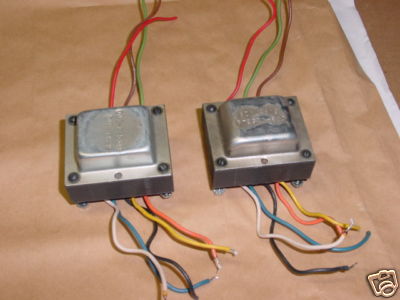

From a mid-70’s console that ran a pair of push-pull EL84 / 6BQ5 tubes in each channel, each driving an 8 ohm speaker
were working and sounding great
Handy for the 18w guitar amp builder or obvious Hi-Fi applications. Standard wire colors, you will need to know what to do.
EIA Date Code: 549 7429 . . . "Midwest Mfg - Hammond Organ"
mounting centers; 2 3/16" x 1 3/4"
------------------------------------------------------
Bon mon anglais étant ce qu'il est, et avec l'aide de reverso....j'ai compris... mais il est fait mention de couleurs des connections standard suivant une certaine norme...que je ne connais pas..
Quelqu'un parmi vous pourrait il m'en dire un peu plus sur la correspondance couleur/connexion de cette paire de transfos...
D'autre part...n'étant pas encore fixé sur le montage que je vais essayer de réaliser...lequel me conseilleriez vous...(bien évidement, le moins cher, le meilleur, et le plus facile...bon je plaisante!!)
Ce qui m'a fait craquer pour ces transfo c'est leur prix, le fait que ce soit une paire...et que la marque Hammond...me semble connue...votre avis?
Il me semble qu'un des membres de PN...est un expert en la matière..
Bon ben toutes ces questions étant posées...nous allons passer à table... les filles attendant la galette avec impatience..
Au plaisir de vous lire
Jean Pierre T
| |
|
| Sujet : Transfo Hammond Nouveau | De Pierrot du 82 Le 14-12-2008 à 13:42 cms |
| |
|
| Sujet : Transfo Hammond Nouveau | De Pierrot du 82 Le 14-12-2008 à 13:49 cms |
| |
|
| Sujet : Transfo Hammond Nouveau | De René Le 14-12-2008 à 14:11 sta |
|
Bonjour,

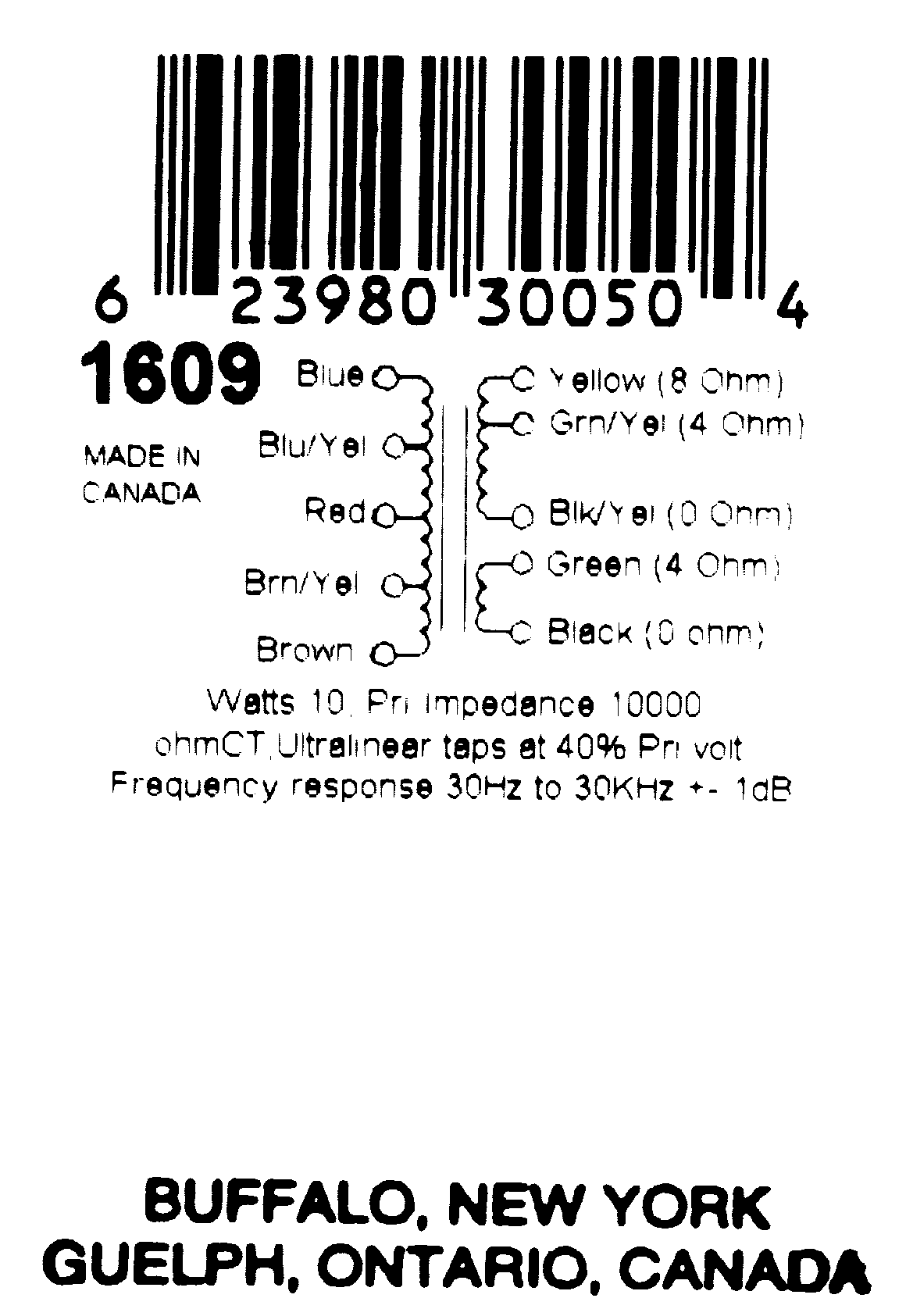

Je ne sais pas si cela peut vous aider, voici les couleurs pour le 1609.
Le mieux est tout de même de les sonder pour s'assurer des connexions à faire.
| |
|
| Sujet : Transfo Hammond Nouveau | De Jean Pierre T Le 14-12-2008 à 14:18 sta |
|
Pour Pierrot...la galette des rois...je sais on la "tire" en avance....
Et comme d'habitude...quand c'est ma copine qui la coupe....(la galette!!!)...ben devinez quoi?...elle est tombée sur la fève... comme d'habitude..
"Je vois que Jean-Pierre a succombé à l'audiophilie..."...oui certes mais ne surtout pas remplacer les lettres "au" par un seul "I"...merci....
Je n'avais pas trouvé ces docs... maintenant il ne reste plus qu'à attendre leur arrivée..pour lire la référence exacte...et chercher sur le tableau..par contre je n'y ai pas vu la correspondance avec les couleurs..mais bon si je ne trouve pas j'essayerai de contacter la société Hammond..
Merci
Jean Pierre T
|
|
| Sujet : Transfo Hammond Nouveau | De Pierre Le 14-12-2008 à 14:29 cms |
|  |
Avec un coup d'ohm-mètre c'est facile de retrouver les connexions !!
Pierre
| |
|
|
| Sujet : Transfo Hammond Nouveau | De Yves Le 15-12-2008 à 18:46 cms |
| |
|
| Sujet : Transfo Hammond Nouveau | De Filoch..... Le 15-12-2008 à 19:47 cms |
| |
Jean Pierre,
Hammond,des très bons transfos!....j' ai déja utiliser sans problème!..bon montage!
Filoch....
| |
|
|
| Sujet : Transfo Hammond Nouveau | De Jean Pierre T Le 15-12-2008 à 20:44 sta |
|
Je crois que le plus dur sera le chassis...je ne suis pas un 'taulard"... et pour faire les trous ronds pour les supports de lampes...et ceux des transfos carrés.....mais bon... va bien falloir trouver un moyen d'y arriver ....
Et puis va falloir que j'attende les tubes commandés en Ukraine..des 6P14P-ev equivalent à des EL84M..
La suite....ben... plus tard..
Jean Pierre T
|
|
| Sujet : Transfo Hammond Nouveau | De Bernard tsf Allier Le 16-12-2008 à 05:56 sta |
|
Bonjour.
Pour faire des trous parfaitement ronds (ou carrés) dans de la tôle, il existe des emporte-piéce à vis.
Pour un seul chassis, l'investissement risque d'être un peu gros et le recours à un artisan équipé de ce matériel peut être une solution.
sinon, la perceuse, la lime et l'huile de coude restent des valeurs sures
Cordialement
| |
|
| Sujet : Transfo Hammond Nouveau | De René Le 16-12-2008 à 09:24 sta |
|

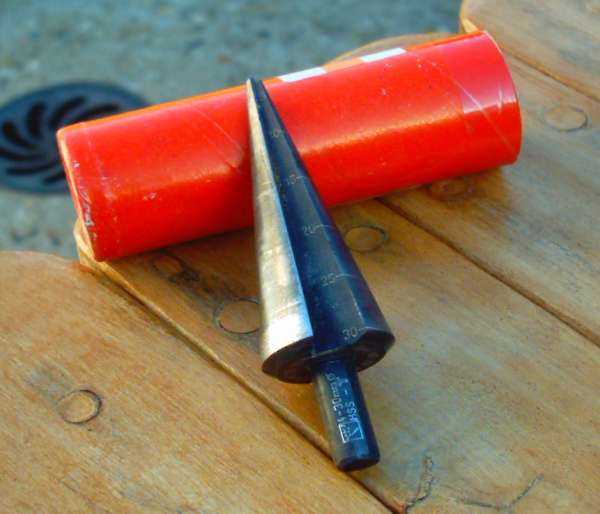

Et aussi de belles mèches comme ça:
| |
|
| Sujet : Transfo Hammond Nouveau | De Pierrot du 82 Le 16-12-2008 à 13:21 cms |
| |
Ça s'appelle un trépan ou un "ampli-trous" et ça se trouve dans les magasins de "brico-qque chose" ...
| |
|
|
| Sujet : Transfo Hammond Nouveau | De Jean Pierre T Le 16-12-2008 à 13:43 sta |
|
Pour René....ce genre de mèche arrive à faire des trous ronds propres et nets dans la tole? car mon père en avait dans ses outils...mais comme il est ébeniste je pensais que ce n'était que pour le bois.
Pour les emporte pieces....quel genre d'artisan peut avoir celà?
Jean Pierre T
|
|
| Sujet : Transfo Hammond Nouveau | De Roger Michel Le 16-12-2008 à 14:06 sta |
|
Vous trouverez les emporte-pièces chez les distributeurs de matériel électrique, genre Facen ou autres. Les installateurs électriciens, notamment en milieu industriel, ou les fabricants de tableaux électriques sont susceptibles d'utiliser ces outillages.
Roger
|
|
| Sujet : Transfo Hammond Nouveau | De Thierry Magis Le 16-12-2008 à 14:53 sta |
|
Bonjour Jean-Pierre,
Vous n'avez pas un atelier de découpe "laser" près de chez vous ?
Sur simple plan, ils peuvent vous réaliser cela pour pas cher...

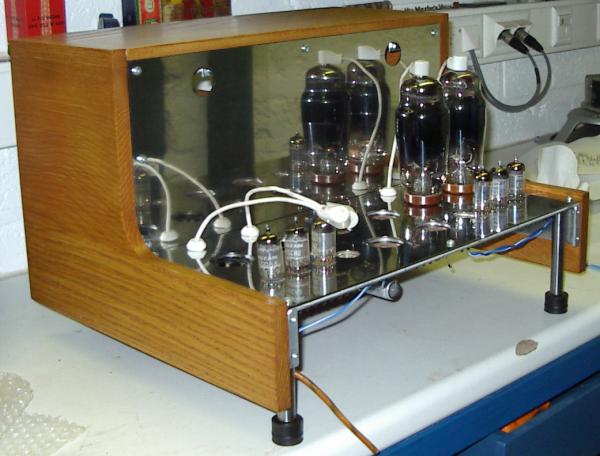

Pour ce projet d'ampli (jamais abouti, voir photo) les deux tôles d'inox 1.5mm et les percements m'ont coûté moins de 30 euro... Elles recouvrent un châssis qui lui supporte les composants, supports de tubes, ...
Les trous visibles sont ainsi impeccables.
Cordialement,
Thierry
| |
|
| Sujet : Transfo Hammond Nouveau | De totolagalène Le 16-12-2008 à 15:09 sta |
|
Bonjour. Les emporte-pièce Greenlee coûtent très cher (vous n'abitez pas près de chez moi?). Il y a aussi la scie à cloches pour métaux. Mais, comme dit plus haut, la perceuse et des trous sécants puis la lime; pour quelques trous...![[:Hi:]](s12.gif)
|
|
| Sujet : Transfo Hammond Nouveau | De Jean Pierre T Le 16-12-2008 à 16:23 sta |
|
Moi j'habite à côté de Bordeaux en Gironde....
La découpe laser.... je n'y avais pas pensé.... je vais chercher de ce côté...
Mais ce sera après les fêtes.... de toute façon.. il me faut attendre les transfos pour les dimensions exactes..
Merci
Jean Pierre T
|
|
| Sujet : Transfo Hammond Nouveau | De Jean Pierre T Le 16-12-2008 à 16:48 sta |
|
Si on exepte le prix...que faut il en penser? les dimensions sont elles bonnes par rapport aux trous de nos support de lampe? il semble que sur mon lampemetre... les trous soient plus grand de 0.5mm environ..
ICI
Ici
Jean Pierre T
|
|
| Sujet : Transfo Hammond Nouveau | De Jean Pierre T Le 16-12-2008 à 17:01 sta |
|
Un petit "s" pour grand....
Existe il un tableau avec les côtes de perçage pour les supports de tubes?
Jean Pierre T
|
|
| Sujet : Transfo Hammond Nouveau | De totolagalène Le 16-12-2008 à 17:52 sta |
|
Ce n'est pas du h7-j7! Dans les emporte-pièce "Greenlee" il y a une large gamme de dimensions en inches et en mm. (C'est du matos US de pro). Et puis comme vous dîtes pour le lampemètre, on peut laisser un peu de jeu (même dépasser 0,5mm), le diamètre du trou dépend aussi du choix de fixer le support sur ou sous le châssis. Quant au tableau de perçage, je ne connais pas et n'en vois vraiment pas la nécessité (ce n'est pas comme lorsqu'on veut tarauder).
|
|
| Sujet : Transfo Hammond Nouveau | De Jean Pierre T Le 16-12-2008 à 18:48 sta |
|
Le tableau des dimensions c'est parce que sur vos conseils j'ai trouvé pas loin de chez moi une societe qui fait la decoupe laser...mais il faut leur fournir un plan avec les côtes...par contre pour le prix...i l faudra aller voir sur place... en fonction des dimensions et du nombre de trous...
Jean Pierre T
|
|
| Sujet : Transfo Hammond Nouveau | De Thierry Magis Le 16-12-2008 à 18:53 sta |
|
Souvent ils travaillent des grandes feuilles de métal, et ont presque toujours des "chutes".
Quant au prix... variable si "avec" ou "sans" facture, souvent ...
J'avais fourni un plan dessiné à la main, avec échelle réduite. Bien préciser toutes les cotes.
Maintenant, ils acceptent peut être un dessin informatique générant un fichier spécifique pour la machine. Mais il faudra vous "farcir" le dessin sur PC, avec le logiciel ad hoc...
cordialement,
Thierry
|
|
| Sujet : Transfo Hammond Nouveau | De totolagalène Le 16-12-2008 à 19:18 sta |
|
Veuillez m'excuser pour la réponse: je n'avais pas vu la photo des emporte-piece.Le prix du jeu doit être inférieur au prix d'un seul (de dimension moyenne) en Greenlee.
|
|
| Sujet : Transfo Hammond Nouveau | De Jean Pierre T Le 24-12-2008 à 12:54 sta |
|
Bonjour à tous

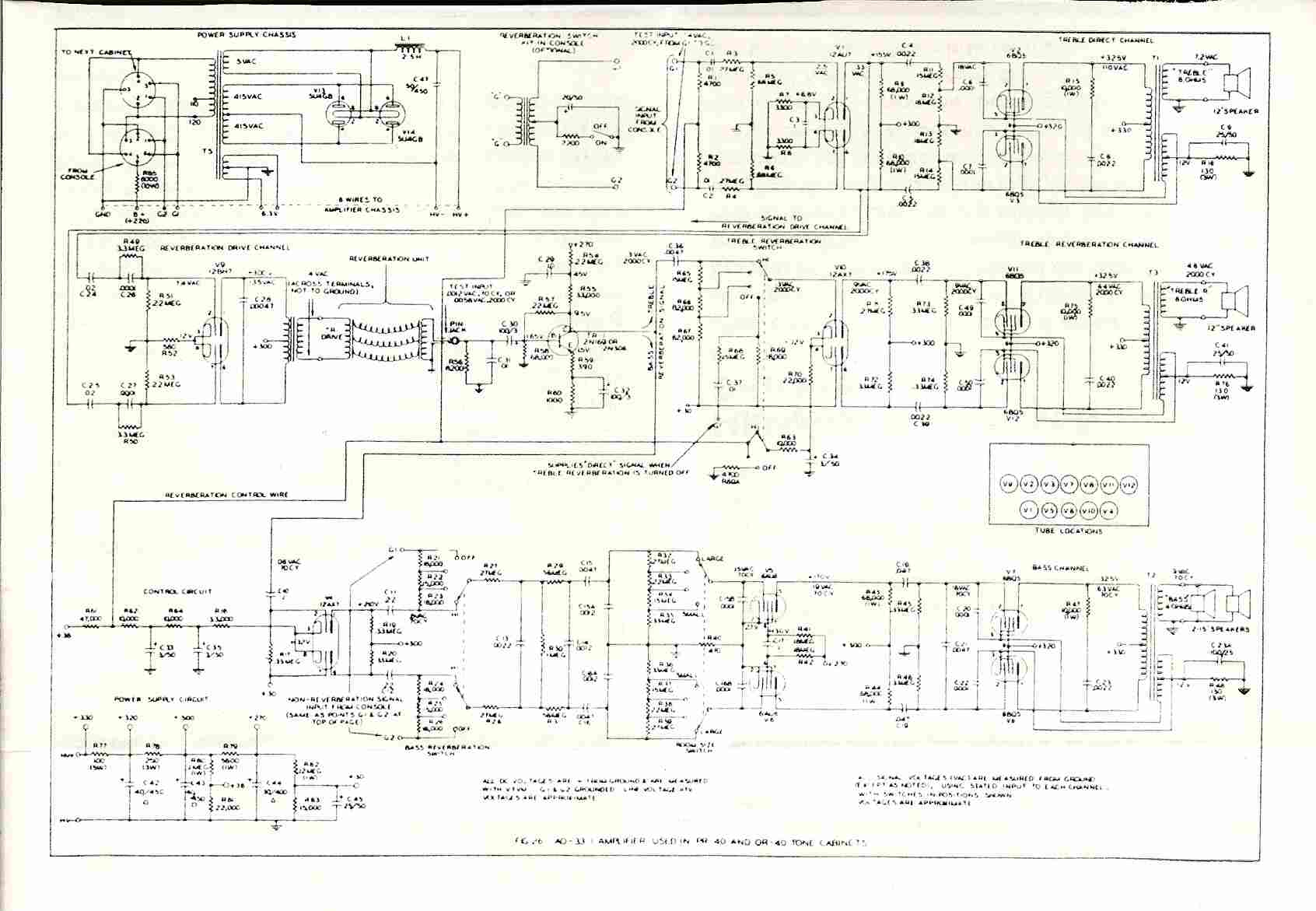

Aujourd'hui veille de noël..ma postière préférée m'a apporté mes deux transfos de sortie... Mon vendeur americain m'a même joint le schéma de l'ampli... Vu qu'il y a une reverberation...je pense qu'il s'agit d'un ampli guitare à trois voies... cela dit il quelque chose à quelqu'un? la qualité de la photocopie n'est pas terrible mais bon..
Autre question: que penser de ce schéma pour un petit "truc" stéréo.. (il n'y a pas de prise écran...mais si je ne me trompe il y a un enroulement pour une contre réaction...) ou se tourner vers un schéma plus classique?
Bonne fêtes à tous
Jean Pierre T
| |
|
| Sujet : Transfo Hammond Nouveau | De René Le 24-12-2008 à 13:23 sta |
|
"Pour René....ce genre de mèche arrive à faire des trous ronds propres et nets dans la tole? car mon père en avait dans ses outils...mais comme il est ébeniste je pensais que ce n'était que pour le bois."
Oui si tôle d'acier fine. De 4mm à 30 mm. Il faut huiler convenablement, bien fixer la pièce, et y aller doucement mais à la bonne vitesse de rotation.
Moi, je l'utilise plutôt pour les métaux doux. Laiton, cuivre, alu... et pour le bois, mais là, il faut débourrer souvent et ne pas la laisser chauffer inutilement.
Mon foret "ampli-trou", comme dit Pierrot, est HSS. Il est donc capable de couper l'acier mais pas l'inox.
On peut aussi dire que c'est une fraise.
Le trépan, c'est normalement autre chose. J'en ai un aussi. C'est plutôt genre compas à découper, un axe et une lame. Ou alors "scie cloche", qui est des fois appelée trépan.
|
|
| Sujet : Transfo Hammond Nouveau | De René Le 24-12-2008 à 14:19 sta |
|
"De 4mm à 30 mm"
Diamètre d'alésage bien sur.
Quant à l'épaisseur de tôle, j'ai déjà fait sur du 2mm acier.
|
|
| Sujet : Transfo Hammond Nouveau | De Phil Le 24-12-2008 à 18:58 sta |
|
