| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 00:19 sta |
|
Bonsoir tout le monde
Vous est-il déja arrivé d'avoir un poste qui ne veux pas ce laisser réparé ...
Je résume: Poste sans marque, année 30-40
Le boitier - son placage est cassé et se décolle, aprés recollage le boitier ce vrille ???
L'électronique - Aprés changement de tout les condos, il y a du son, mais pas de station, puis plus de son, changement de la 6V6, tout rentre dans l'ordre, enfin... une station captée, le lendemain plus de station, aprés recherches les fils des bobines du bloc coté accord sont coupées. Le sur-lendemain je rentre dans mon garage et plaf!! le cadran par terre, cassé !!! et M...DE !!!???![[:??:]](s11.gif) ![:o[]](s13.gif)
Donc je laisse tombé et souhaiterais savoir si quelqu'un possède un shéma d'ampli avec une 6V6 alimentée avec une 5Y3.
Merci
Eric
|
|
| Sujet : La poisse ... un ampli Nouveau | De totolagalène Le 03-01-2009 à 00:28 sta |
|
Bonsoir. Tout n'est pas perdu! Pour le cadran cassé, il y a sur ce forum des spécialistes qui scannent les cadrans et qui pourraient vous dépanner. Les fils du bloc d'accord, ça se resoude, j'ai moi-même pas mal de schémas de blocs et je suis loin d'être le seul. Il faudrait déjà identifier le poste en envoyant des photos, ainsi que du bloc. Vous ne soupçonnez pas les ressources de ce forum. COURAGE...![[:Hi:]](s12.gif)
|
|
| Sujet : La poisse ... un ampli Nouveau | De GHIBLI 1 Le 03-01-2009 à 10:51 sta |
|
Ca porte un nom : la loi de l'emmerdement maximum !
Totolagalène a raison:" vous ne soupçonnez pas...."
Bonne année quand même !
|
|
| Sujet : La poisse ... un ampli Nouveau | De Pierre Le 03-01-2009 à 11:12 cms |
|  |
Ca dépend où sont coupés les fils sur le bloc d'accord !!
Pierre
| |
|
|
| Sujet : La poisse ... un ampli Nouveau | De Jean Pierre T Le 03-01-2009 à 11:38 sta |
|
Ca porte un nom : la loi de l'emmerdement maximum !....
J'ai le souvenir de l'avoir lu jadis sur un vieux "Radio plan".. elle était attribuée à un certain "Gombretin"....
Un vrai régal..
Jean Pierre T
|
|
| Sujet : La poisse ... un ampli Nouveau | De Jean Pierre T Le 03-01-2009 à 11:39 sta |
|
ICI
La dite loi
Avec le lien c'est quand même mieux
Jean Pierre T
|
|
| Sujet : La poisse ... un ampli Nouveau | De Jean Pierre T Le 03-01-2009 à 11:43 sta |
|
Allez savoir pourquoi...le lien ne marche pas..
Sans doute un effet pervers de la dite loi...
Je vais essayer avec le fichier sinon l'adresse est là:
ftp://ftp2.adeli.org/adeli/lalettre/l25p37.pdf
Jean Pierre T
| |
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 11:50 sta |
|

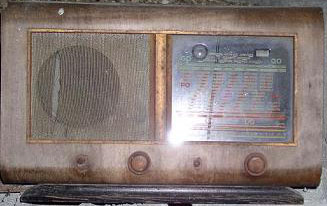

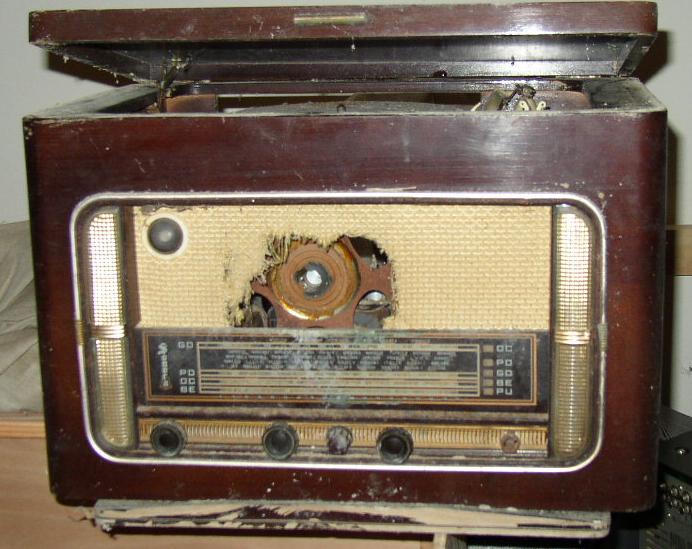

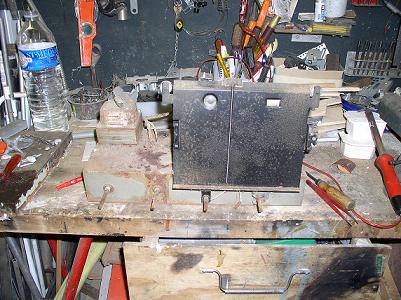

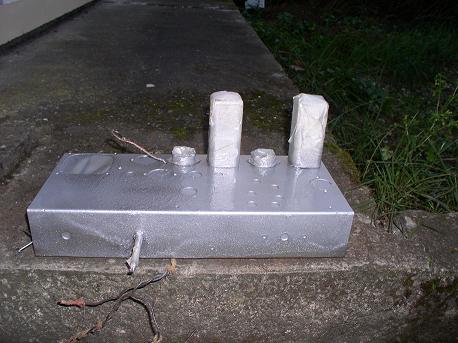

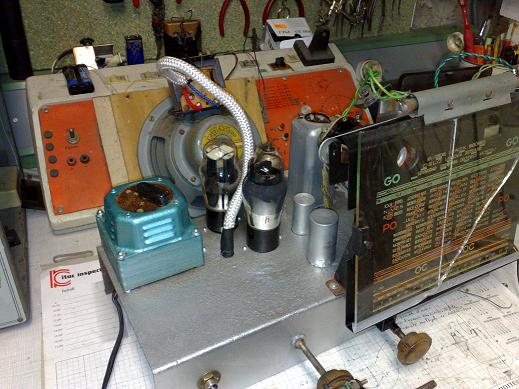

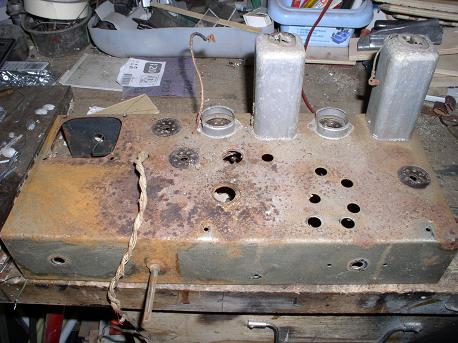

Bon, d'accord, j'ai quelques photos...
| |
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 11:54 sta |
|
| |
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 11:55 sta |
|
| |
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 11:56 sta |
|

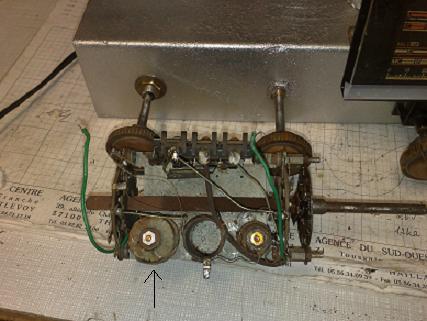

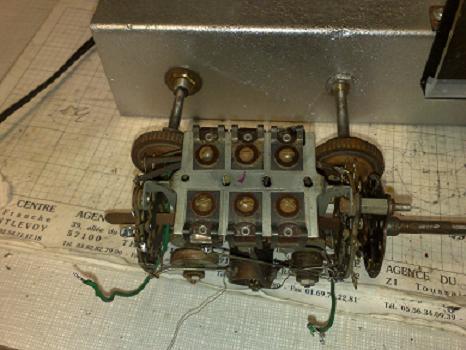

Je vais faire des photos du bloc, mais je pense qu'il me manque un point milieu sur la bobine GO ...
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 12:04 sta |
|
A si, j'oublié le scan du cadran, je l'ai fait, mais aprés plusieurs essais sur différents supports et même à l'impression laser, le scan ne renvoie pas les couleurs comme l'original, de plus il est sur fond noir !!!
| |
|
| Sujet : La poisse ... un ampli Nouveau | De totolagalène Le 03-01-2009 à 15:07 sta |
|
Bonjour. un cadran en verre (qui n'est pas en mille morceaux), çà se recolle très bien avec de la Super Glue 3 (de la vraie, la liquide et non celle en gelée)
|
|
| Sujet : La poisse ... un ampli Nouveau | De Pierre Le 03-01-2009 à 17:07 cms |
| |
Le problème de la surper glue 3, est qu'après sèchage, des traces blanches aprraisent, un peux galère !
Pierre
| |
|
|
| Sujet : La poisse ... un ampli Nouveau | De totolagalène Le 03-01-2009 à 18:09 sta |
|
Il faut en mettre peu en chargeant plutôt coté invisible et ne pas en mettre sur la tranche côté visible. Je fais celà sur un autre verre que j'enduis légèrement d'huile afin qu'il ne colle pas sur avec le cadran, ce qui permet d'être bien plan.
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 18:19 sta |
|

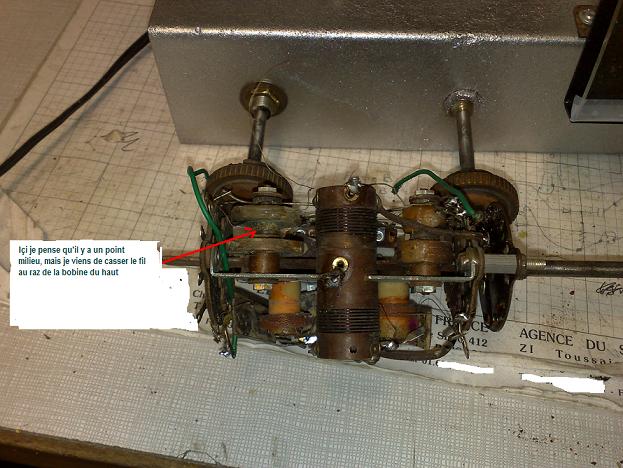

Bon voilà les photos du cadran, mais P.T..N de M...E, j'ai cass" le fil que je soupçonnais de faire un point milieu , je vous il a la poisse ce poste ...!!!
| |
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 18:20 sta |
|
| |
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 18:20 sta |
|
| |
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 18:21 sta |
|
| |
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 18:21 sta |
|
Pourtant j'étais pas loin de le finir !!!!!!!!!!!!!!!!!!!!!!
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 03-01-2009 à 18:22 sta |
|
| |
|
| Sujet : La poisse ... un ampli Nouveau | De julienbeta Le 04-01-2009 à 19:36 sta |
|
Bonjour Messieurs et très bonne année à tous

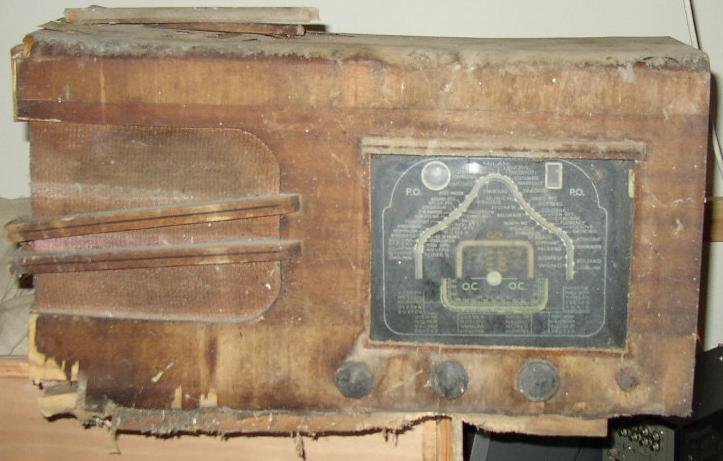

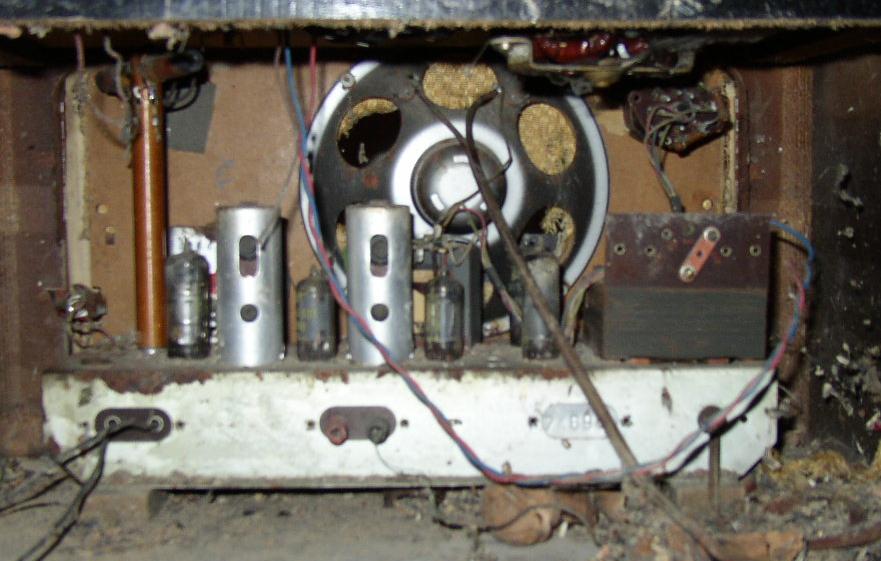

Regardez ce que j'ai trouvé hier à la déchetterie !!!!
| |
|
| Sujet : La poisse ... un ampli Nouveau | De Yves Le 04-01-2009 à 19:58 cms |
| |
|
| Sujet : La poisse ... un ampli Nouveau | De julienbeta Le 04-01-2009 à 20:30 sta |
|
Ouaippp y'a du boulot ! et encore vous avez pas l'intérieur .... il y a en un qui servait de garde manger à des souris ou à un écureuil (des noix dedans). Je ne sais pas encore la marque des deux engins. Le plus foncé a un tourne disques assez abimé. L'autre c'est la caisse qui a été mangée par les vers.. Sais pas si ça chantera un jour ces bêtes là. Un qui marche bien c'est le dernier que j'ai remis en état (mais vous allez hurler : la couleur est pas d'origine : ma copine a dit rose ... alors il est rose : ce que femme veut .. Dieu le veut !).
Si vous avez une idée des marques je prends ! Merci d'avance
| |
|
| Sujet : La poisse ... un ampli Nouveau | De Pierrot du 82 Le 04-01-2009 à 22:23 cms |
| |

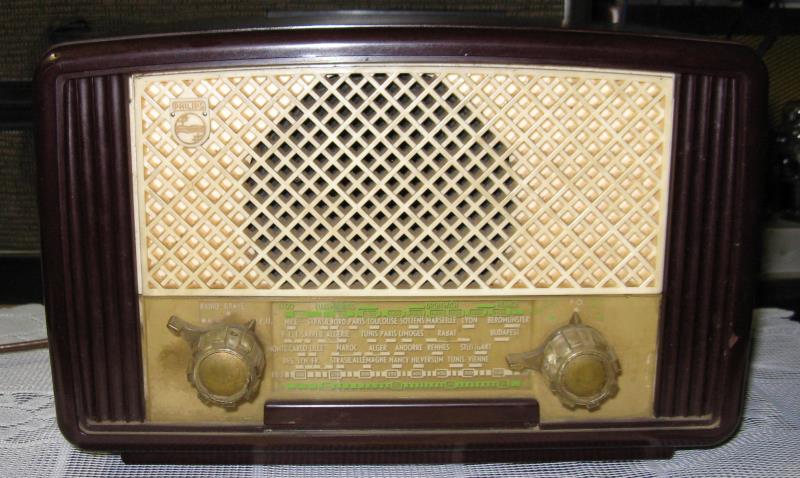

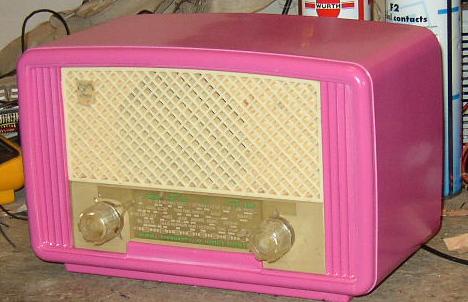

Le poste rose était un Philips BF223U de 1952...
Mais je préfèrerais divorcer plutôt que de peindre un Philips en rose, ma femme est prévenue!
| |
| |
|
| Sujet : La poisse ... un ampli Nouveau | De julienbeta Le 04-01-2009 à 22:50 sta |
|
Disons que vue l'état de la bakélite la peinture semblait indiquée ... alors pourquoi pas faire plaisir à Madame. De toutes façons je lui ai offert le poste : autant qu'il lui plaise.
Les autres postes ne seront pas repeints ... le plus dur doit être de les remettre en marche ... Ils ont leurs lampes c'est déjà pas mal !
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 05-01-2009 à 17:45 sta |
|
HA !!!???????, fausse joie, je croyais que quelqu'un avait le shéma du bloc ...
|
|
| Sujet : La poisse ... un ampli Nouveau | De totolagalène Le 05-01-2009 à 17:54 sta |
|
Bonjour caferic. Cette àprès-midi seulement, j'ai regardé mes shémas de blocs; J'en ai environ 200 mais bien sûr je n'ai pas le bon. Ne désespère pas, quelqu'un d'autre va peut-être te trouver çà.
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 05-01-2009 à 18:15 sta |
|
Bonjour Totolagalène

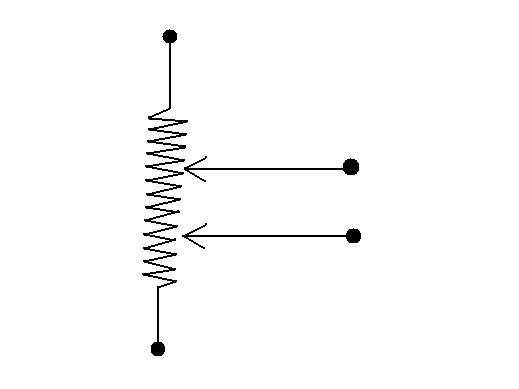

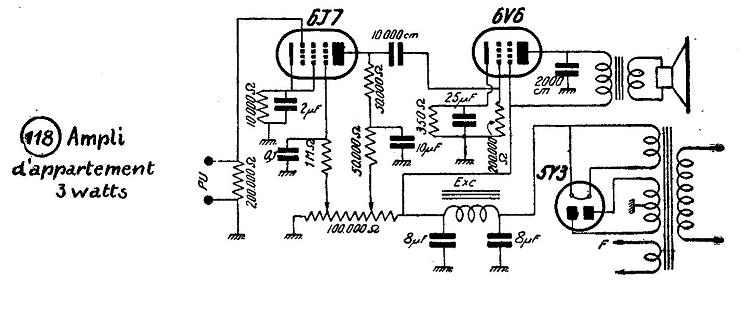

Autrment j'ai trouvé ce petit shéma, mais je ne comprend pas le potard !
| |
|
| Sujet : La poisse ... un ampli Nouveau | De totolagalène Le 05-01-2009 à 18:35 sta |
|
Ce n'est pas un potar mais une résistance bobinée avec 2 colliers réglables pour ajuster les tensions plaque et écran de la 6J7. Mais ton ampli, il existe tout fait sur ton poste, quand tu mets sur PU et que tu touches la borne PU (celle qui n'est pas à la masse), ça ne ronfle pas?
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 05-01-2009 à 18:53 sta |
|
Si,si, tout marche bien, mis à part que je ne reçois qu'une seule et même station sur toutes les gamme (GO-PO-OC-même en PU), j'ai bien essayé de faire quelques branchements dans le bloc accord, d'aprés quelques shémas que je possède, cela n'as fait que déplacer la station sur les longueurs d'ondes mais c'est tout ...J'ai branché mon antenne de 10 m avec un condo de 10 nF directement sur la grille de la detectrice, ça marche un peu mieux, j'ai plus de stations, mais quand je change de gammes, j'ai toujours les mêmes ...

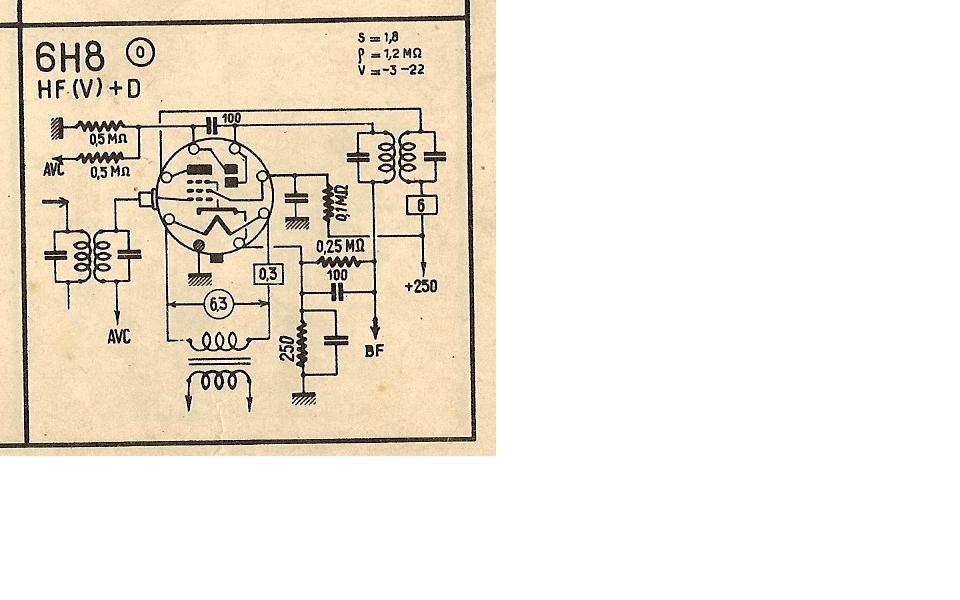

Quand au shéma de l'ampli, je l'ai trouvé sur un petit livre, acheté sur Price, Voir photos ...
| |
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 05-01-2009 à 18:54 sta |
|

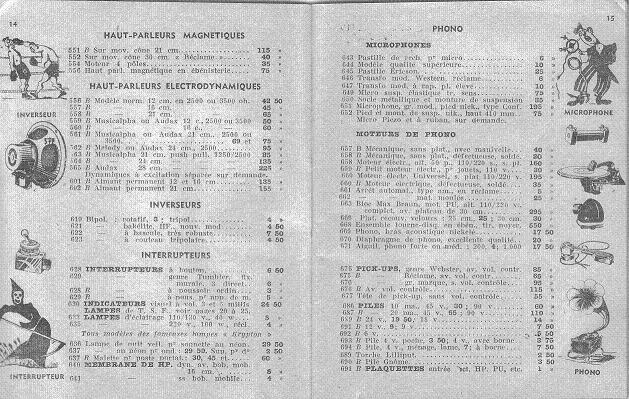

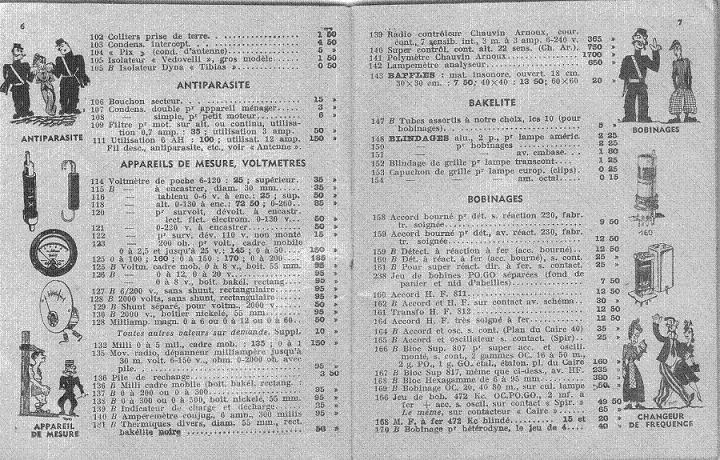

Avec quelques Pubs rigolotes ...
| |
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 05-01-2009 à 18:55 sta |
|
| |
|
| Sujet : La poisse ... un ampli Nouveau | De totolagalène Le 05-01-2009 à 19:02 sta |
|
Qu'y a-t-il comme autres tubes que 5Y3 et 6V6, sur ton poste?
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 05-01-2009 à 19:45 sta |
|
6E8-6Q7-6H8-6V6-5Y3 + oeil magique 6AF7
|
|
| Sujet : La poisse ... un ampli Nouveau | De Pierrot du 82 Le 06-01-2009 à 00:24 cms |
| |
Il n'y a pas une lampe qui manque ?
Normalement, en partant du bloc, on doit trouver dans l'ordre :
6E8, 6K7 (à la place de la 6H8), 6Q7, 6V6, la redresseuse 5Y6 et l'oeil 6AF7...
| |
|
|
| Sujet : La poisse ... un ampli Nouveau | De Adams Le 06-01-2009 à 09:09 sta |
|
Bonjour
6K7 , 6H8, ou 6M7 en ampli MF.
Cordialement.
| |
|
| Sujet : La poisse ... un ampli Nouveau | De Pierre Roque Le 06-01-2009 à 10:46 sta |
|
Voila notre Pierrot qui nous invente un nouveau tube,mais c'est vrai qu'il existe une pentode d'emission (5Y6A1) . C'est pour rire un peu , ca fait du bien de temps en temps .
Cordialement à tous
Pierre
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 06-01-2009 à 14:24 sta |
|
Moi aussi pierrot j'ai douté pour la lampe 6H8, mais d'aprés le cablage c'est bien ça ...
La redresseuse et une 5Y3, j'en suis sùr ...
|
|
| Sujet : La poisse ... un ampli Nouveau | De totolagalène Le 06-01-2009 à 15:13 sta |
|
Bonjour. Oui il y a quelque chose de bizarre dan la série de tubes indiquée par Caferic, surtout s'il les a données dans l'ordre où elles sont montées.Il faudrait regarder si la cosse 6 du 2ème support est alimenté en HT et si la cosse 6 du 3ème support est libre (ou utilisée comme simple cosse relai, car le tube 6Q7 ne possède pas de broche n°6). Ce pourrait être dans l'ordre en partant du bloc: 6E8 6H8 6Q7 6V6. Mais il faut vérifier le câblage des supports car on ne peut monter, sans modif, une 6H8 en lieu et place d'une 6K7 qui est normalement le tube monté en 2ème (ampli MF) dans cette série, comme le dit "Pierrot du 82". Pourquoi monter à l'origine 2 tubes comportant, entre autre, une double diode? (on voit ça sur des postes moins vieux, dans la série Noval, avec 2 tubes EBF 80 dont l'une a ses 2 diodes inutilisées. A toi de voir Caferic car je n'ai jamais vu une triode (6Q7) en ampli MF dans un "changeur de fréquence" classique.
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 06-01-2009 à 15:55 sta |
|
Ok, totolagalène, je suis pour l'instant au boulot, mais je regarde cela dés que je débauche, mais pourtant la station que j' entendais etaient clair, sans ronflements ni parasites, du moins pas plus que d'habitude !
Bizarre, bizarre, vous avez dit bizarre ?? etc ....
Au fait, qui a de la neige ?? dehors, pas dans la télé !!
|
|
| Sujet : La poisse ... un ampli Nouveau | De totolagalène Le 06-01-2009 à 16:05 sta |
|
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 06-01-2009 à 19:49 sta |
|
Bon, j'ai re-regardé, en partant du bloc, 6E8- 6Q7 avec sa broche 6 en l'air,-6H8 broche 6 au + HT - 6V6 et 5Y3 ...voilà !
Je vais essayer de faire un shéma lisible car le premier n'est pas trés jolis et le mettre içi.
Pour la neige, 5 cm ce matin et ce soir encore un peu de-çi de-là ...
Gaffe au grand froid qui arrive.
|
|
| Sujet : La poisse ... un ampli Nouveau | De totolagalène Le 06-01-2009 à 22:44 sta |
|
Bonsoir caferic. Sur ta photo du 3/01 à 18hrs 01, est-ce que tu as pû réparer le fil reliant les 2 bobinages? Je pense que ces 2 bobinages espacés sur un même mandrin constituent une seule bobine et que la liaison entre les 2 n'est pas un point milieu au sens où il n'y a rien d'autre à piquer dessus.
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 07-01-2009 à 18:55 sta |
|
Bonsoir totolagalène

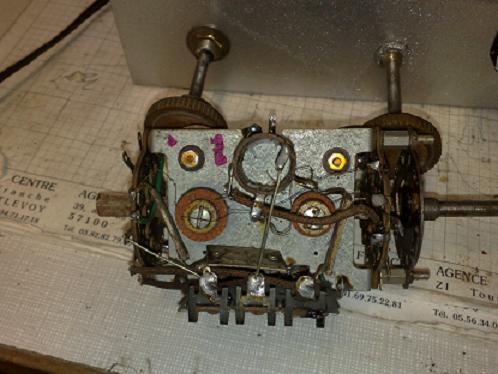

Cette bobine est je pense celle des GO et elle est coupée (celle du dessus)d'un des plots du contacteur à galettes (je pense) et entre les deux, un seul petit bout de fil pendait de la bobine supérieur avant que je ne le casse définitivement en le démontant pour le photographier, l'autre fil de la bobibne inférieur est soudé sur un trimer.
La bobine centrale est celle des OC, aucun fils de desoudés.
La bobine de droite doit être celle des PO et là, quatre fils , un soudé sur un trimer et les trois autres sont en l'air, quand j'ai démonté pour la première fois le bloc, tous ces fils débranchés étaient tendus vers l'extérieur opposés aux réglages,comme si quelque chose était passé dans le bloc, je supose qu'une petite souris, voulant visiter le bloc, c'est entravée dans cette toile de fil, en arrachant quelques-uns !!!
Elle aurait pu laisser un mot d'excuse !
|
|
| Sujet : La poisse ... un ampli Nouveau | De totolagalène Le 07-01-2009 à 22:05 sta |
|
Bonsoir caferic. Ah ces blocs d'accord! C'est le seul composant qui peut faire mourir un poste. Oui je pense aussi que la bobine en 2 parties dont nous parlons est la bobine accord G.O., si un fil est coupé sur son diamètre intérieur, contre et au ras du mandrin,c'est difficilement réparable; il m'est parfois arrivé de parvenir à réparer en enlevant la bobine de son mandrin et de ressortir quelques mm de fil juste de quoi le repiquer en lui soudant une rallonge. Il est souvent difficile de sortir cette bobine et encore plus de la remonter mais on y arrive parfois en grattant délicatement la colle ou cire puis en écrasant un peu le mandrin carton sur tout son périmètre de chaque côté de la bobine en chauffant légèrement avec un sèche cheveu, au remontage il faut réduire un peu le diamètre du mandrin sur toute sa portée depuis l'extrémité d'enfilage de la bobine jusqu'à lépaisseur de la bobine incluse, si çà marche on peut toujours réimprégner la bobine lorsqu'elle est remontée sur son mandrin. Foutu pour foutu! Mais s'il y a une gamme d'ondes dont les bobines accord et oscillateur sont intactes, vous devriez au moins capter sur cette gamme, il se peut qu'il y ait une autre anomalie que des fils coupés sur certaines bobines. Tout celà est plus facile à dire qu'à faire, mais ça peu marcher si l'on fait ça avec des doigts de fée un jour où l'on n'a pas la poisse.
|
|
| Sujet : La poisse ... un ampli Nouveau | De caferic Le 08-01-2009 à 20:01 sta |
|
Bonsoir totolagalène
Dans tout mon bazard, j'ai trouvé un bloc qui m'a l'air en bon état, ainsi que les transfos MF associés.
Pensez-vous que ça marcherait si je changais tout ça ?
Que doit-je vérifier avant de me lançer dans cette opération?
Savez-vous à quels problèmes je vais me heurter ?
Oui, je sais, ça fait beaucoup de questions
|
|
| Sujet : La poisse ... un ampli Nouveau | De totolagalène Le 08-01-2009 à 21:24 sta |
|
Bonsoir caferic et aux autres. Bien sûr que l'on peut remplacer le bloc foutu sur un poste. Si l'on connaît la valeur de la Moyenne Fréquence pour laquelle il était prévu et que celle du bloc de remplacement est identique, on n'a même pas besoin de remplacer les transfos MF. Si vous avez les transfos MF qui vont avec le bloc de remplacement , c'est gagné d'avance, à condition de rester dans la même "famille": il y a la fammille des 135 Khz et celle des 455Khz, si l'on change de famille il y a problème d'incompatibilité d'impédance par rapport au type des tubes HF. Si vous restez dans la même famille, vous risquez seulement que votre CV ne soit pas tout à fait de la valeur correspondant à celle prévue pour le nouveau bloc et aurez un petit décalage sur le cadran. J'espére que vous avez le schéma de branchement du nouveau bloc, sinon le forum essaiera de vous trouver çà. Vous voyez que rien n'est encore perdu!
|
|
|
