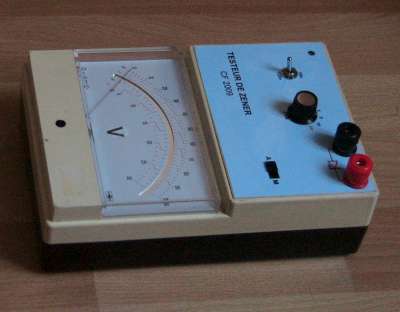

Sujet : Testeur diode Zener Nouveau De sepelliere44  Le 09-01-2009 à 18:41 sta

    Bonsoir à tous

    La réalisation d'un testeur de diodes Zener

    ici

    Christian




Sujet : Testeur diode Zener Nouveau De Sylvain Vanier  Le 10-01-2009 à 03:52 sta

    Je présume que vous utilisez un pont tripleur ou quadrupleur pour obtenir la tension de +100V vu la prise latérale qui semble provenir d'un adaptateur basse tension?

    J'aime bien voir d'autres membres construire leur propre équipement de vérification. Je viens de faire don à mon neveu de la plupart de mes équipements -faits main- dont un générateur audio avec affichage numérique (0-100 Khz), un capacimètre et de self aussi à affichage numérique. J'ai eu beaucoup de plaisir à les construire.

    Sylvain


Sujet : Testeur diode Zener Nouveau De michel du 70  Le 10-01-2009 à 10:46 sta

    Bonjour .

    Ca serait sympa de nous donner le schema du capacimetre. Merci

    Michel [:Hi:]


Sujet : Testeur diode Zener Nouveau De jackoe  Le 10-01-2009 à 11:07 sta

    Ce schéma (et d'autres !) est sur le site de Christan... [:!!:]
    Par contre, si Christian pouvait exposer la réalisation du transfo élévateur ce serait parfait ! [:Hi:]


Sujet : Testeur diode Zener Nouveau De sepelliere44  Le 10-01-2009 à 11:07 sta

    Je n'ai pas employé de doubleur ou tripleur car je voulais un appareil autonome donc alimenté par piles.
    C'est une alimentation à découpage qui a été utilisé.
    Notice et schéma sur le site

    Christian


Sujet : Testeur diode Zener Nouveau De sepelliere44  Le 10-01-2009 à 11:20 sta

    Complément pour jackoe

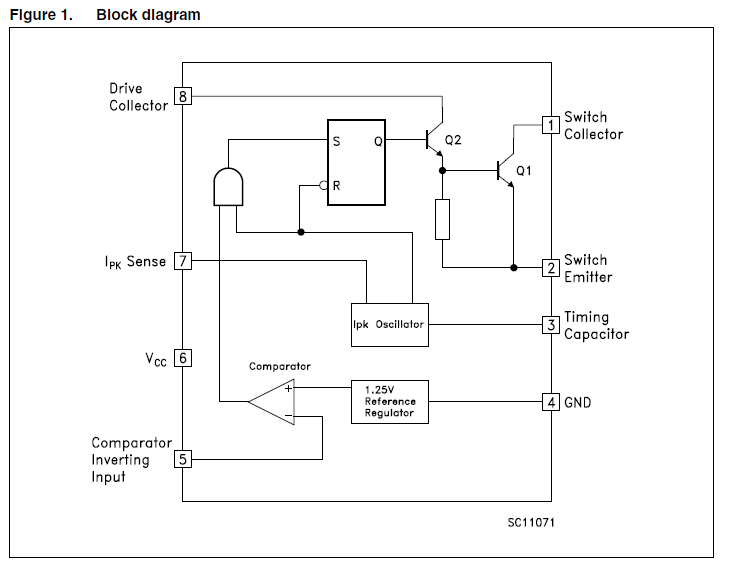

    www.st.com/stonline/products/literature/ds/5257/mc34063eb.pdf

    christian




Sujet : Testeur diode Zener Nouveau De sepelliere44  Le 10-01-2009 à 11:23 sta



Sujet : Testeur diode Zener Nouveau De sepelliere44  Le 10-01-2009 à 11:49 sta

    Le boitier utilisé était un amperemètre acheté 2 dans un vide grenier.

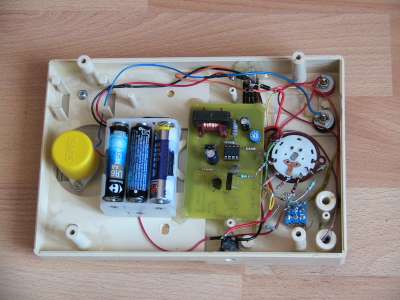

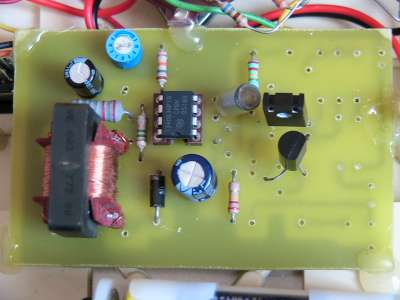

    Photos de l'intérieur et détail du CI et transfo.

    Quelques modifications infimes et cela devient un testeur de lampes batterie.
    Voir prochainement sur le site

    christian




Sujet : Testeur diode Zener Nouveau De jackoe  Le 10-01-2009 à 12:33 sta

    Merci Christian, mais j'avais trouvé la doc du MC34063. Ce sont vos secrets de fabrication du transfo que j'aimerais connaître, si vous le voulez bien... ;-)




Sujet : Testeur diode Zener Nouveau De sepelliere44  Le 10-01-2009 à 13:18 sta

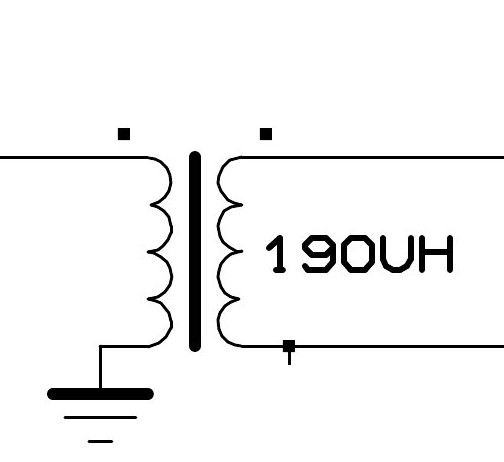

    Il n'y a pas de secret de fabrication. Ce transfo a été récupéré sur une alimentation à découpage sur une épave de TV.
    Je l'ai choisi parmi d'autres pour son inductance primaire proche de la note d'application du MC34063, et de son rapport primaire/secondaire déterminé par expérimentation.

    Christian


Sujet : Testeur diode Zener Nouveau De Pierrot du 82  Le 10-01-2009 à 14:42 cms

On peut aussi garder le générateur de courant et utiliser un transfo 230/24V suivi d'un tripleur pour obtenir les 100V...

On peut même se servit d'une alim 0-36V régulée et limitée en courant pour tester directement la Zener (jusqu'à 36V dans ce cas)...





Sujet : Testeur diode Zener Nouveau De Sylvain Vanier  Le 10-01-2009 à 17:14 sta

    "Ca serait sympa de nous donner le schema du capacimetre. Merci"

    Je vais chercher dans mes archives et je post le schéma.
    J'ai aussi monté un modèle hyper simple et très efficace utilisant un multimètre numérique pour l'affichage. Mon coût de fabrication fut d'environ 10$ (7 Euros)!

    Sylvain


Sujet : Testeur diode Zener Nouveau De michel du 70  Le 10-01-2009 à 18:02 cms

Ca serait surtout pour mesurer les "pF"

Michel



Sujet : Testeur diode Zener Nouveau De sepelliere44  Le 10-01-2009 à 20:26 sta

    Je n'ai pas pour l'instant projeté la réalisation d'un capacimètre, mais peut être qu'un projet à base d'un micro-controleur PIC sera étudié un peu plus tard.
    Sur le net divers réalisations de capacimètre existent.

    C'est vrai qu'une alimentation régulée peut convenir, je l'ai fait pendant des années, mais pouvoir tester des Zener de 2,7 volts à quasiment 90 V c'est déjà moins façile et sur piles encore bien moins...

    Christian


Sujet : Testeur diode Zener Nouveau De sepelliere44  Le 11-01-2009 à 20:36 sta

    Pour Michel du 70 et les autres...

    Capacimètre digital de 100pF à 10nF

    ici

    Christian


Sujet : Testeur diode Zener Nouveau De sepelliere44  Le 11-01-2009 à 20:50 sta

    Capacimètre : un autre lien

    ici

    Christian
