Sujet : Heterodyne Nouveau | De michel du 70 Le 23-01-2009 à 21:03 cms |
| ![](tr.gif) |
Bonsoir a tous
Pour un novice de mon genre ,une heterodyne Lamre vari pocket ,ca serait un achat valable svp.
Michel
| ![](tr.gif) |
|
|
Sujet : Heterodyne Nouveau | De Pierrot du 82 Le 23-01-2009 à 21:12 cms |
| ![](tr.gif) |
Vu sur eBay :

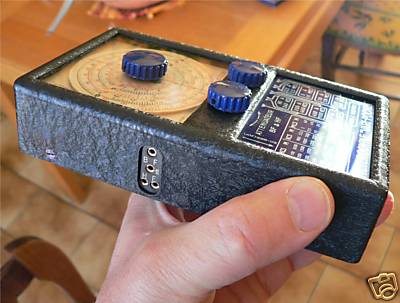

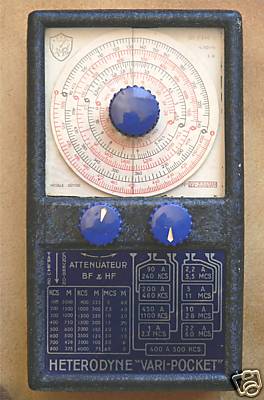

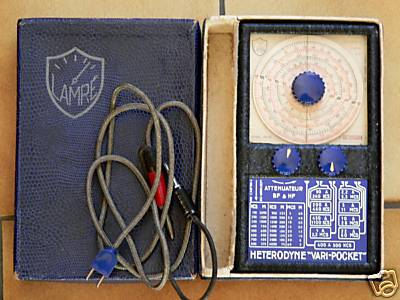

Vari-Pocket Heterodyne
De marque Lamré, cette hétérodyne VARI-POCKET est un superbe collector. Equipée de lampes subminiatures, elle fonctionne parfaitement. Dimensions 16x9 cm, elle est fournie dans son coffret cartonné d'origine.
9 gammes : 90 à 240 Kc, 200 à 460 Kc, 400 à 500 Kc, 450 à 1100 Kc, 1 à 2,3 Mhz, 2,2 à 5,5 Mhz, 5 à 11 Mhz, 10 à 28 Mhz, 22 à 60 Mhz.
Grande précision du cadran, atténuateur. Livrée avec son câble pour sortie HF; il manque le câble pour l'alimentation secteur -110 ou 220 V- ( la prise secteur sur l'hétérodyne est du même modèle que celle recevant la fiche du câble de sortie HF : diamètre fiches 2 mm (comme les fiches de mesure) - écartement 8,5mm).
Elle a l'air bien...
| ![](tr.gif) |
| |
|
Sujet : Heterodyne Nouveau | De michel du 70 Le 23-01-2009 à 21:44 cms |
| ![](tr.gif) |
L'autre est un peu mieux ,elle a les 2 cables.
Merci pour ttes vos interventions ,tres sympa.
Michel
| ![](tr.gif) |
|
|
Sujet : Heterodyne Nouveau | De totolagalène Le 23-01-2009 à 23:08 sta |
|
Bonsoir. Et les lampes subminiatures, quest-ce que c'est? Si elle(s) est foutue, ça se trouve?![[:??:]](s11.gif) ![[:Hi:]](s12.gif)
|
|
Sujet : Heterodyne Nouveau | De Pierrot du 82 Le 24-01-2009 à 22:28 cms |
| ![](tr.gif) |
Je ne sais pas quelles sont ces fameuses lampes "subminiatures", mais on trouve aujourd'hui la plupart des lampes....
C'est au vu des caractéristique je je disais : Elle a l'air bien...
| ![](tr.gif) |
|
|
Sujet : Heterodyne Nouveau | De totolagalène Le 24-01-2009 à 23:28 sta |
|
"Pierrot du 82" s'il te plaît, "raconte moi une subminiature". Celà fait 50ans que je tripote des tubes, je n'en ai jamais vu. c'est sûr je n'ai que des vieux trucs!![:o)](s0.gif) ![[:Hi:]](s12.gif)
|
|
Sujet : Heterodyne Nouveau | De Adams Le 25-01-2009 à 00:26 sta |
|
Bonsoir
Les lampes subminiatures étaient parait-il la terreur des fabricants de lampes,on les voyait surtout dans le materiel militaire,par exemple la 6021 qui est comparable à la 12AT7,elles étaient souvent enveloppées d'un feuillard de cuivre relié au chassis, serré par un clips,pour le refroidissement .Montées sur des supports (8 broches) ou avec les fils directemnt soudés.
Il y a aussi des lampes subminiatures à chauffage direct par exemple la 1AD4 que l'on trouvait dans les ANPRC 10 et les TRPP8.
J'en ai encore quelques exemplaires .
|
|
Sujet : Heterodyne Nouveau | De totolagalène Le 25-01-2009 à 00:43 sta |
|
Pierrot une photo, Pierrot une photo, tous en choeur!![8-()](s9.gif) ![[:Hi:]](s12.gif)
|
|
Sujet : Heterodyne Nouveau | De totolagalène Le 25-01-2009 à 00:45 sta |
|
Exsuses. Je devais dire Adams une photo...![[:Hi:]](s12.gif)
|
|
Sujet : Heterodyne Nouveau | De Pierrot du 82 Le 25-01-2009 à 01:59 cms |
| ![](tr.gif) |
Un exemple assez connu de subminiature, l'indicateur d'accord à point d'exclamation DM70 ou DM71 :
http://www.radiomuseum.org/tubes/tube_dm71.html

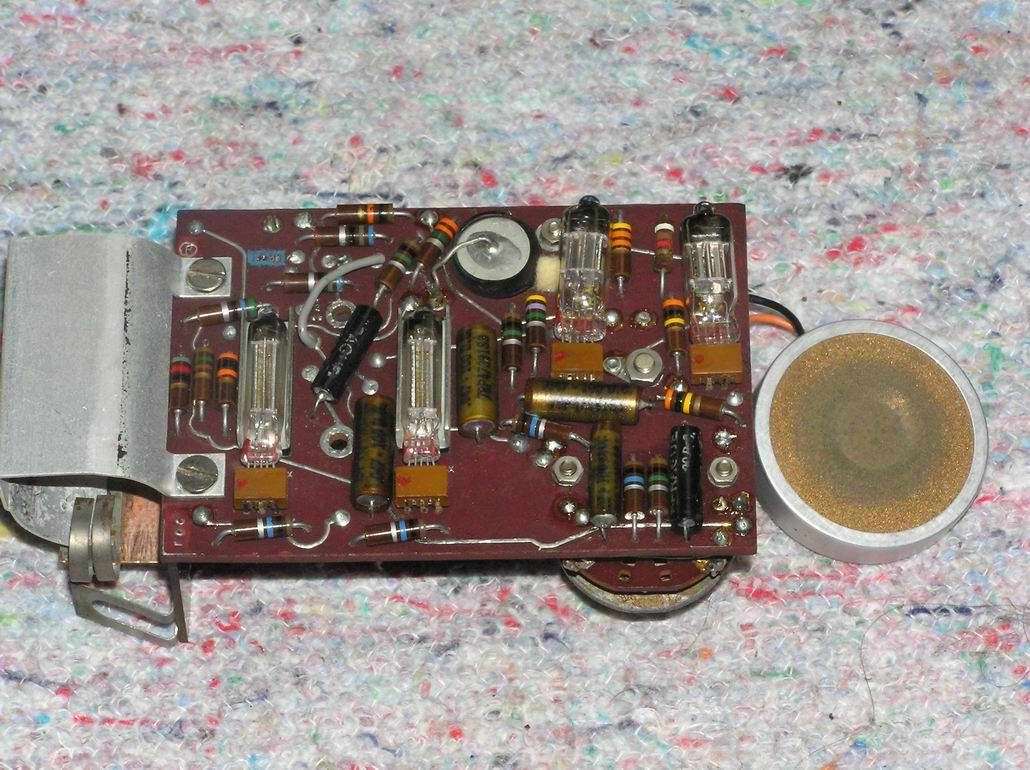

Dans un autre genre d'appareil, 4 pentodes subminiatures Raytheon CK512AX et CK533AX dans un "Sound-Survey Meter" 1555-B de General Radio, c'est une sorte d'audiomètre à lampes à piles, une torche 1,5V pour les filaments, et une pile de 30V à pressions pour la HT.
| ![](tr.gif) |
| |
|
Sujet : Heterodyne Nouveau | De Pierrot du 82 Le 25-01-2009 à 02:16 cms |

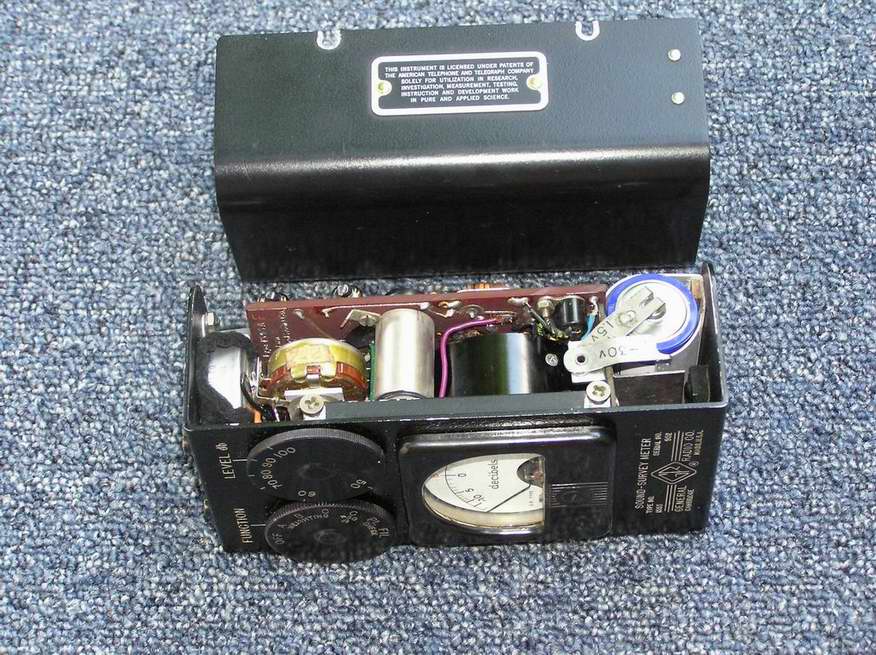

| ![](tr.gif) | Une autre vue du GR 1555-B
| ![](tr.gif) |
| |
|
Sujet : Heterodyne Nouveau | De Pierrot du 82 Le 25-01-2009 à 02:19 cms |

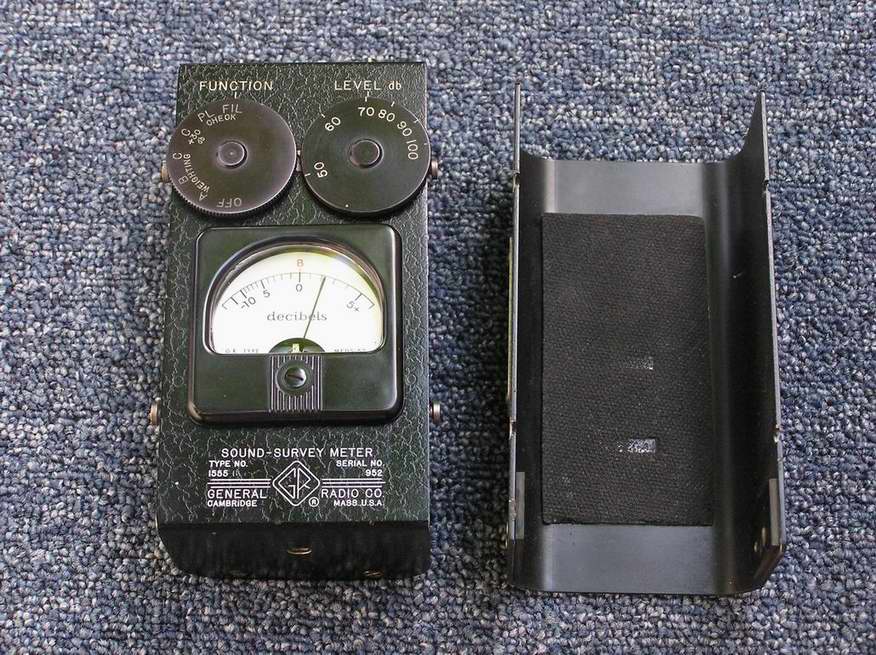

| ![](tr.gif) | Encore le GR 1555-B, la face avant et l'arrière du boitier.
| ![](tr.gif) |
| |
|
Sujet : Heterodyne Nouveau | De Pierrot du 82 Le 25-01-2009 à 02:30 cms |

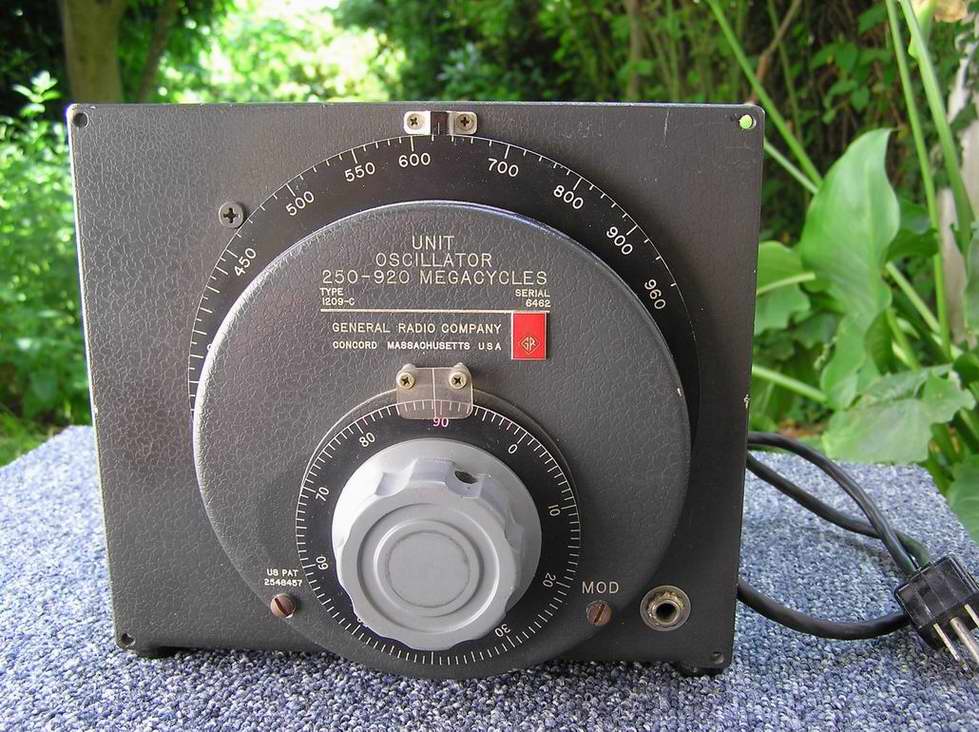

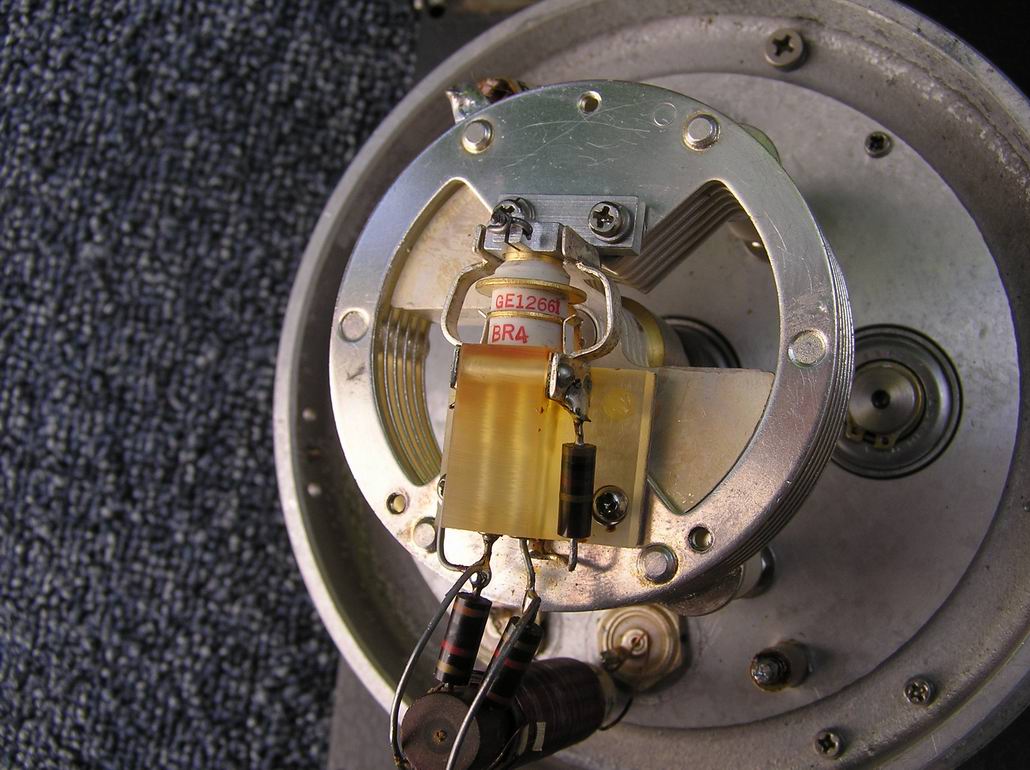

| ![](tr.gif) | Et pour Adams qui aime les beaux générateurs UHF, voici la triode "planar" céramique grosse comme un transistor qui actionne l'oscillateur 1209-C de General Radio, fréquence de 250 à 920 MHz.
| ![](tr.gif) |
| |
|
Sujet : Heterodyne Nouveau | De Pierrot du 82 Le 25-01-2009 à 02:33 cms |
| ![](tr.gif) |

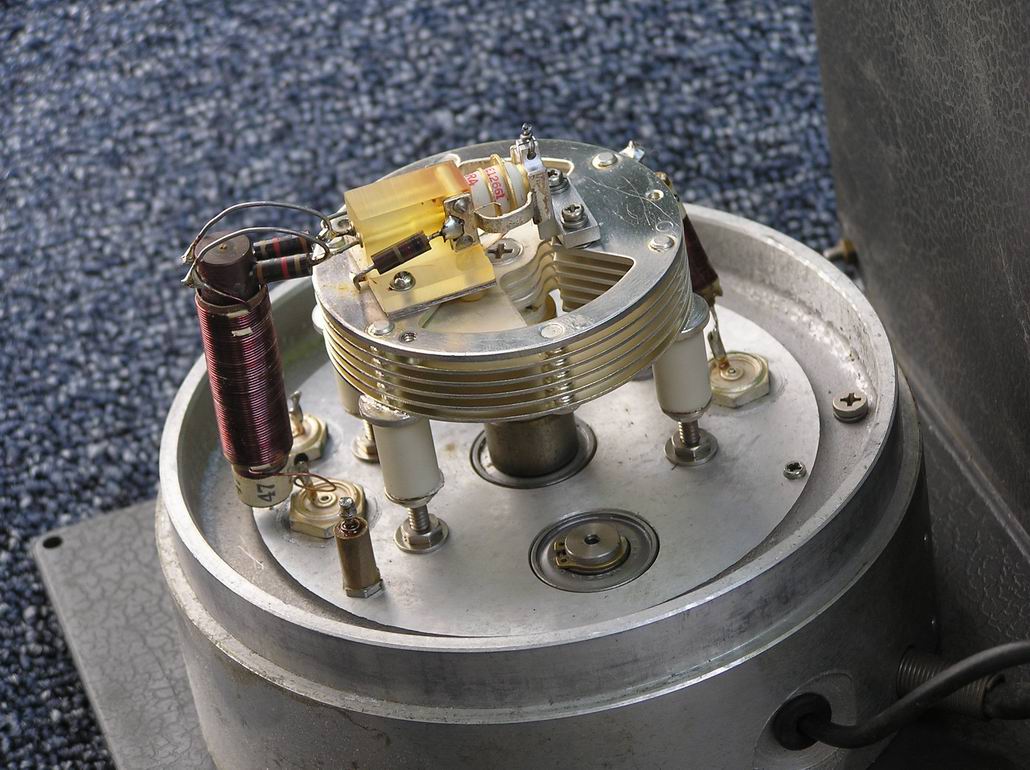

Autre vue du GR 1209-C, admirez le superbe circuit "Butterfly" qui permet de faire varier simultanément la capa et la self du circuit oscillant en UHF.
Oui, c'est une sorte de CV.
| ![](tr.gif) |
| |
|
Sujet : Heterodyne Nouveau | De Pierrot du 82 Le 25-01-2009 à 02:37 cms |
| | |
|
Sujet : Heterodyne Nouveau | De Adams Le 25-01-2009 à 09:41 sta |
|
Bonjour
Felicitations à Pierrot pour ses photos,il existait combien de modeles de ces "Unit Oscillators " ? Je n'ai que le 65 -500 MHz .

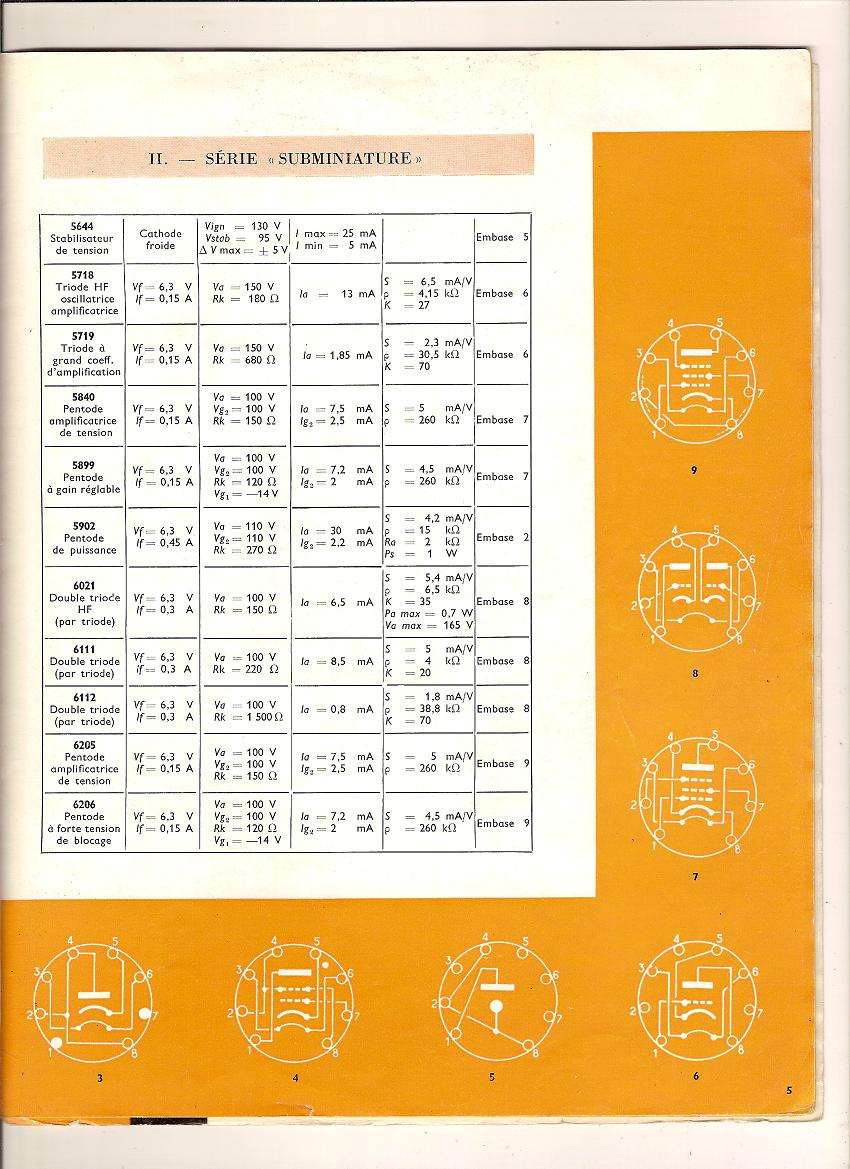

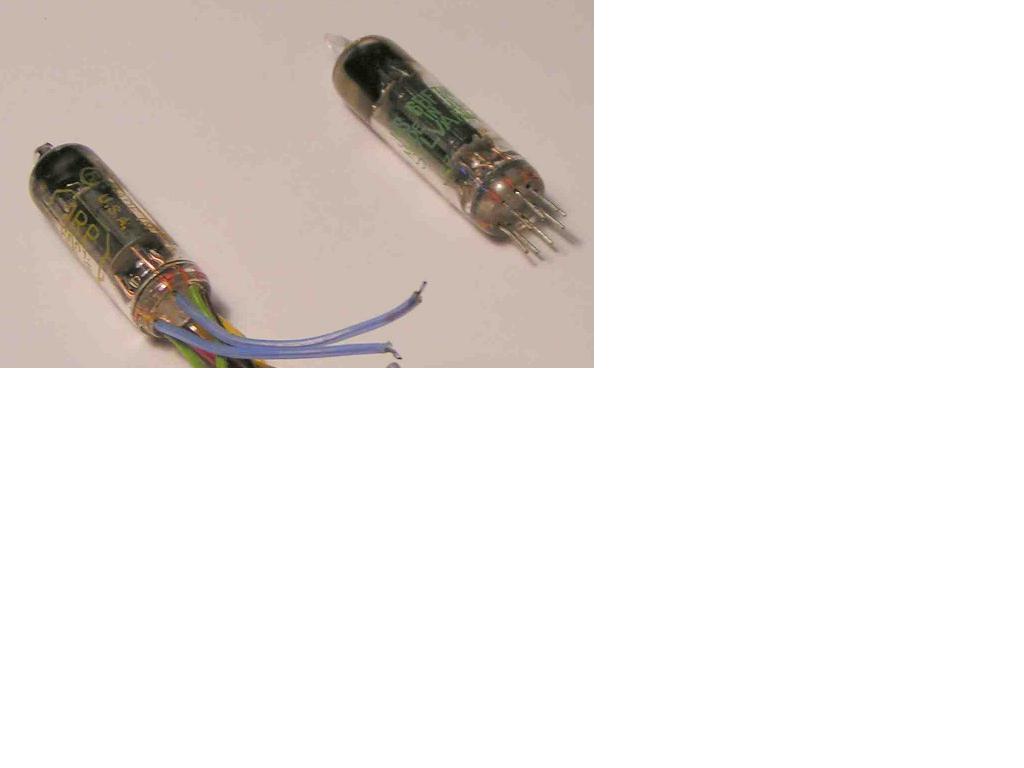

Photo de tube subminiature.
| |
|
Sujet : Heterodyne Nouveau | De Adams Le 25-01-2009 à 09:49 sta |
|
| |
|
Sujet : Heterodyne Nouveau | De Adams Le 25-01-2009 à 15:59 sta |
|

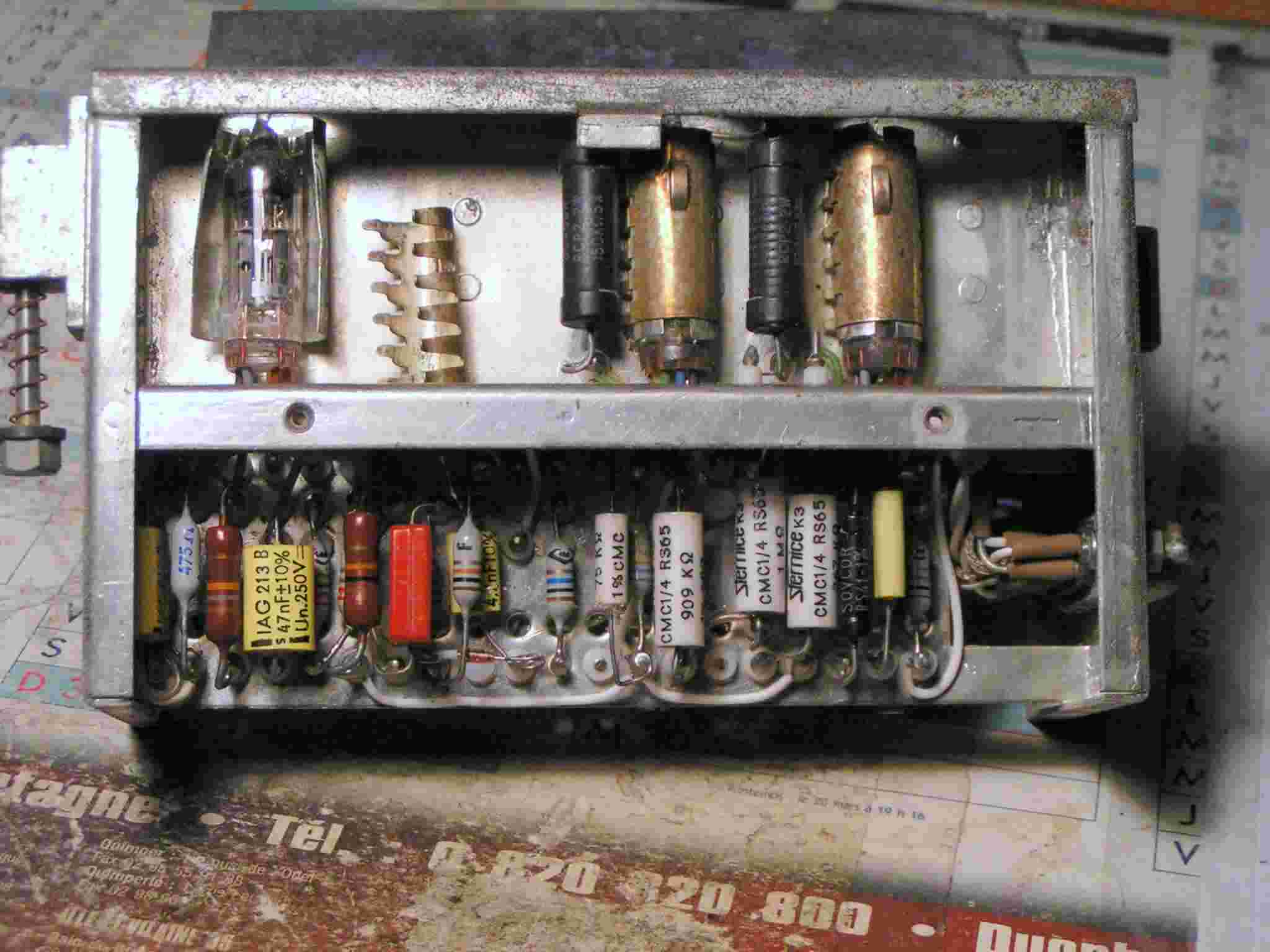

Une derniere photo de 6021
| |
|
Sujet : Heterodyne Nouveau | De michel du 70 Le 25-01-2009 à 17:17 sta |
|
Bonsoir
Il ne manque plus que le facteur chance et j'aurais tout.Les renseignements et l'appareil.
Merci a tous
Michel
|
|
Sujet : Heterodyne Nouveau | De totolagalène Le 25-01-2009 à 21:57 sta |
|
Bonsoir. Merci à "Pierrot du 82" pour l'énergie dépensée en subminiature.![:o)](s0.gif) ![[:Hi:]](s12.gif)
|
|
Sujet : éUnit Oscillators" General Radio Nouveau | De Pierrot du 82 Le 26-01-2009 à 03:12 cms |
| ![](tr.gif) |
Pour Adams, voici une compilation des caractéristiques des Unit Oscillators de General Radio...
Si le sujet vous intéresse, j'ai pas mal de matos et de docs, schémas, manuels, catalogues et publications de General Radio.
Modèle |
Date |
Fréquence |
Tube |
Collection |
|
|
|
|
|
1210-B |
05/55 |
20 Hz-500 KHz |
tubes |
|
1210-C |
04/58 |
20 Hz-500 KHz |
tubes |
|
|
|
|
|
|
1214-A |
07/51 |
400 Hz et 1000 Hz |
117N7-GT |
|
1214-D |
07/58 |
120 Hz |
117N7-GT |
|
1214-E |
02/59 |
270 Hz et 1000 Hz |
117N7-GT |
|
214-M |
11/58 |
1 MHz |
117N7-GT |
|
|
|
|
|
|
1211-A |
09/53 |
0,5-5 et5-50 MHz |
tétrode 5763 |
|
1211-B |
04/55 |
0,5-5 et5-50 MHz |
tétrode 5763 |
OUI |
1211-C |
10/62 |
0,5-5 et5-50 MHz |
tétrode 5763 |
|
|
|
|
|
|
1215-A |
01/53 |
50-250 MHz |
dble triode12AT7 |
|
1215-B |
04/55 |
50-250 MHz |
dble triode12AT7 |
|
1215-C |
08/63 |
50-250 MHz |
dble triode12AT7 |
OUI |
|
|
|
|
|
1208-A |
05/50 |
65-500 MHz |
triode lighthouse2C43 |
|
1208-B |
04/55 |
65-500 MHz |
triode lighthouse2C43 |
OUI |
1208-C |
08/63 |
65-500 MHz |
triode lighthouse2C43 |
OUI |
|
|
|
|
|
1363-A |
06/68 |
56-500 MHz |
|
|
|
|
|
|
|
1209BL |
01/58 |
180 – 600 MHz |
triode Disk-Seal RT-434 |
|
1209-CL |
08/63 |
180 – 600 MHz |
triode planar Y-1266 |
|
|
|
|
|
|
1209-A |
05/50 |
250-920 MHz |
triode Disk-Seal RT-434 |
|
1209-B |
04/55 |
250-920 MHz |
triode Disk-Seal RT-434 |
|
1209-C |
08/63 |
250-960 MHz |
triode planar Y-1266 |
OUI |
|
|
|
|
|
1362-A |
06/68 |
220-920 MHz |
triode planar Y-1266 |
|
|
|
|
|
|
1361-A |
03/61 |
450-1050 MHz |
triode pencil5675 |
OUI |
|
|
|
|
|
1218-A |
02/55 |
900-2000 MHz |
triode pencil5675 |
|
1218-B |
07/65 |
900-2000 MHz |
triode pencil5675 |
|
| ![](tr.gif) |
|
|
Sujet : éUnit Oscillators Nouveau | De Adams Le 26-01-2009 à 16:14 sta |
|
Bonjour

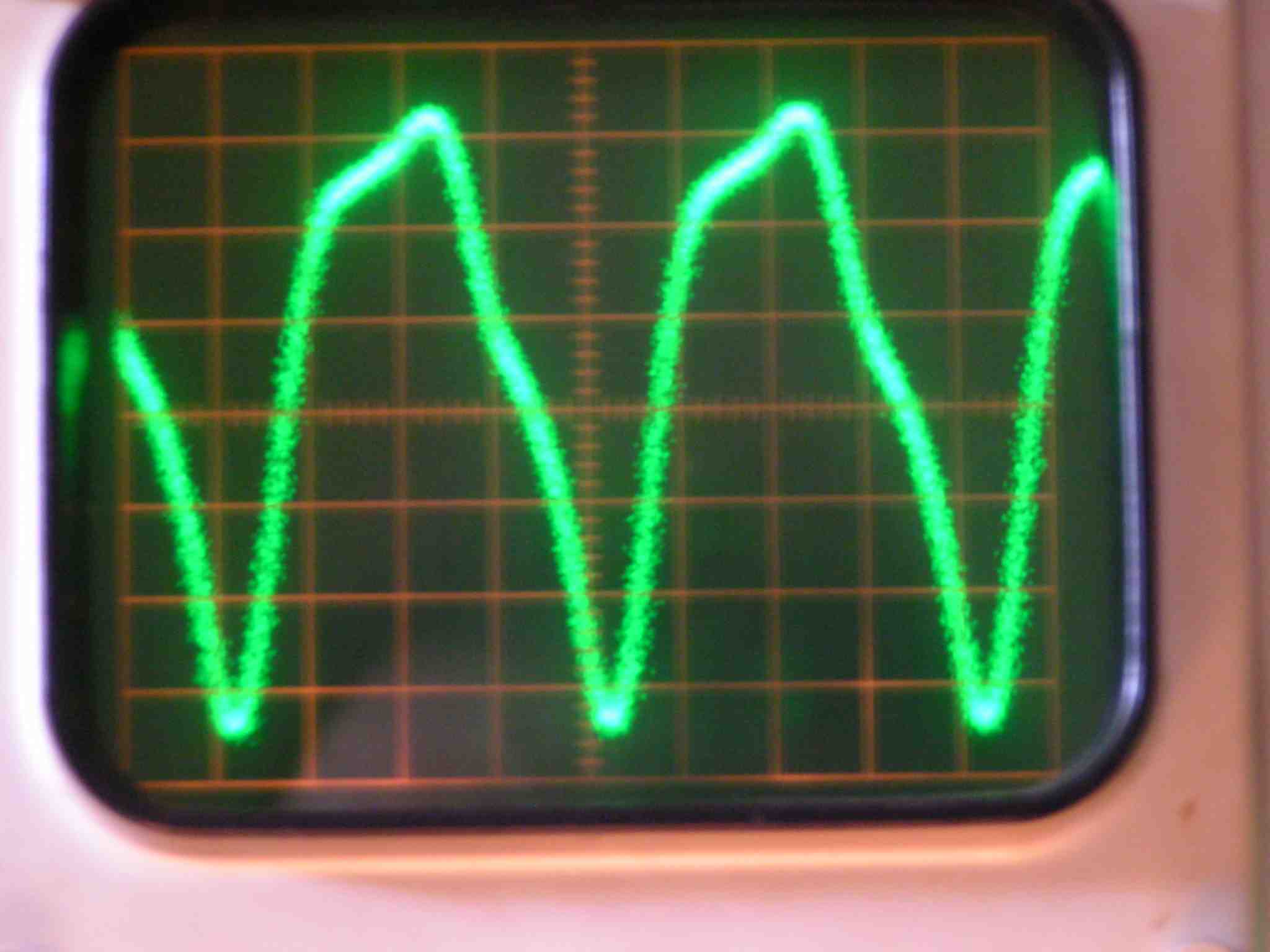

Merci à Pierrot pour ce tableau,j'aime bien la présentation de ces oscillateurs,dans cette marque je n'ai qu'un 1208 , des cables et connecteurs 874. Voila ce que donne mon exemplaire à 500 MHz.Ca s'ameliore au dessous.
Je serais curieux d'essayer le 1218 .
| |
|
Sujet : "Unit Oscillators Nouveau | De Pierrot du 82 Le 26-01-2009 à 18:41 cms |
| ![](tr.gif) |

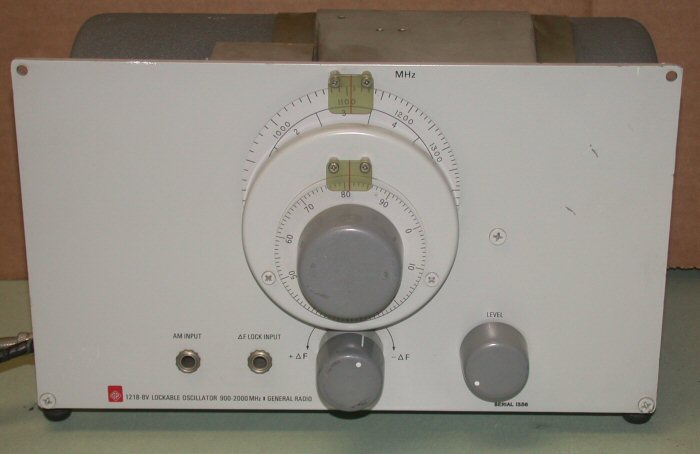

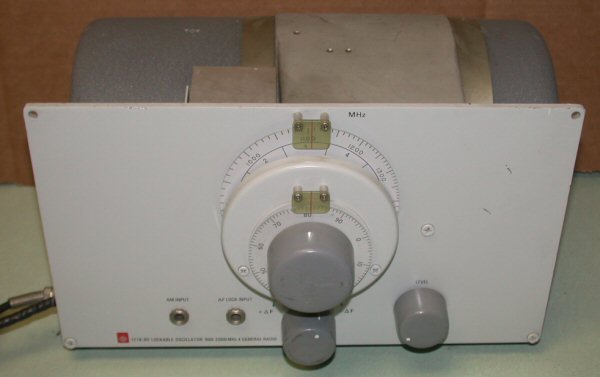

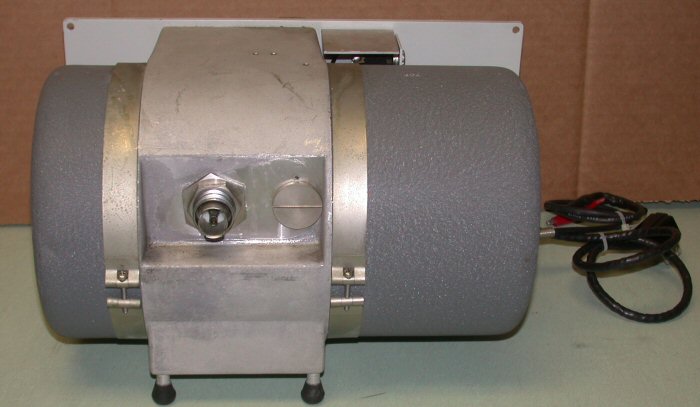

Je n'ai pas de 1218, il est assez spécial vu la fréquence (2 gigas !) et à un système de ligne accordée variable avec câble et poulies...
Voici 3 photos de la bête...
Le 1208 est lui aussi atypique, il n'utilise pas de Butterfly, mais un CV et une ligne variable en quart de cercle avec des frotteurs qui nuisent à la stabilité et à la forme du signal de sortie...
Le 1209 est beaucoup plus stable avec son Butterfly, la bande de fréquences est un peu plus étroite : 250 à 960 MHz
| ![](tr.gif) |
| |
|
Sujet : Heterodyne Nouveau | De Jacques (webmestre) Le 28-01-2009 à 10:46 sta |
|
essai suite au mail de Pierrot du 82. Je crois que ce sont les guillemets dans le sujet du précédent post qui empêchaient tout nouveau post sur ce fil. Un code à vérifier de plus :o)
|
|
Sujet : Heterodyne Nouveau | De Pierrot du 82 Le 28-01-2009 à 14:43 cms |
| |
|
|
