| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 12-02-2009 à 19:01 sta |
|
Bonjour

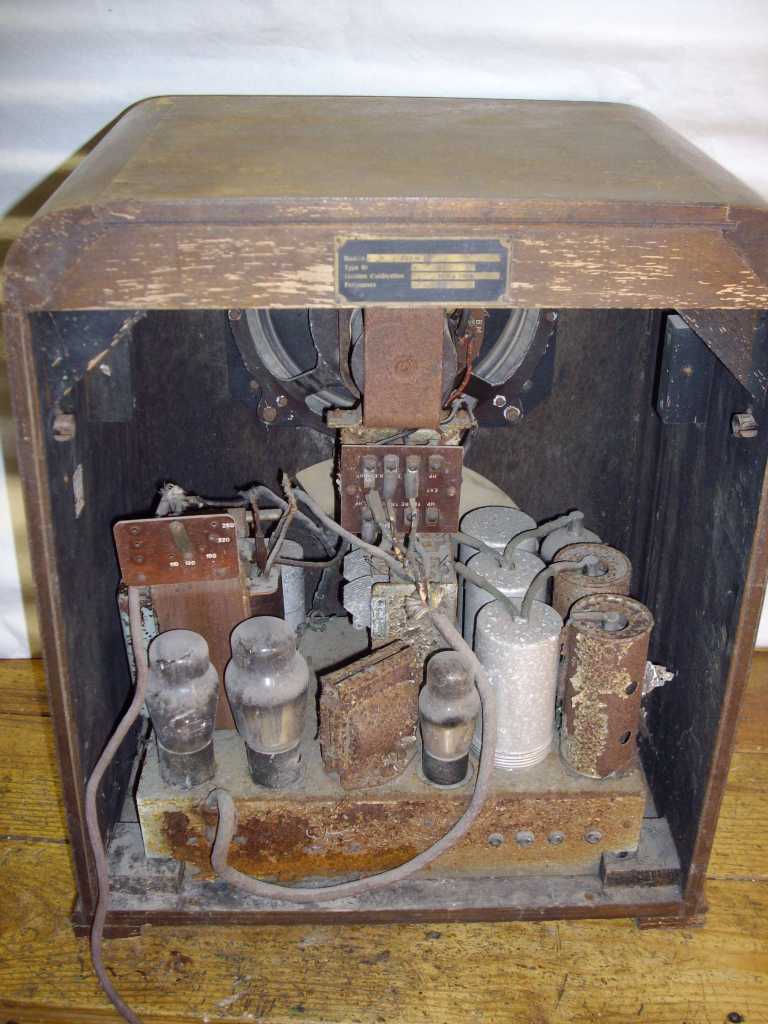

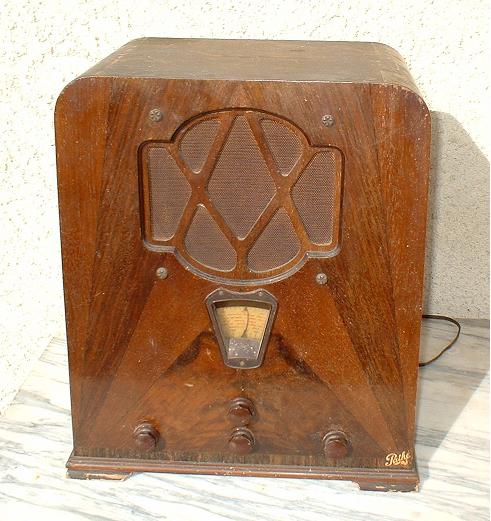

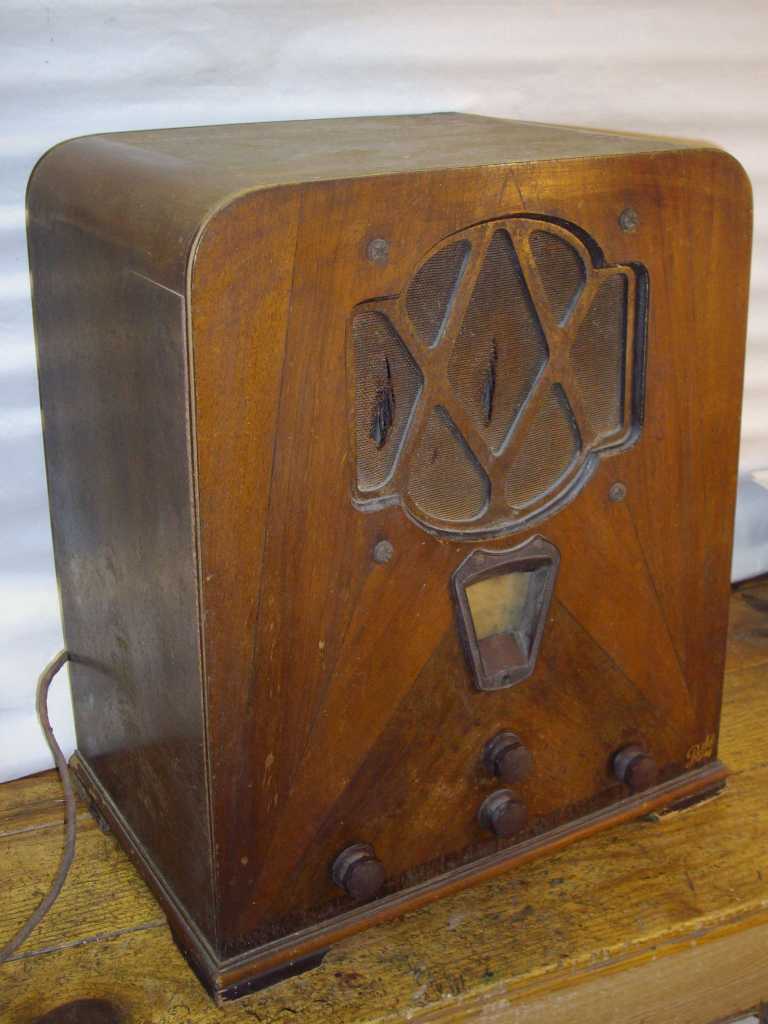

Je commence la restauration d'un poste Pathé 65. Compte tenu l'oxydation du châssis je vais devoir tout déposer afin de le gratter avant de le repeindre.
Malgré mes recherches je n'ai pas trouvé son schéma qui doit être identique à celui Marconi 633W.
Je lance donc un appel : "AU SECOURS"
Jean-Claude
| |
|
| Sujet : Pathé 65 Nouveau | De Phil Le 12-02-2009 à 19:55 sta |
|
Bonsoir à tous,
Je viens de lire que ce schéma se trouvait dans le n° 14 du magazine Rétro phonia. Peut-être que quelqu'un ici possède cette collection de revues ???
Phil ![[:Hi:]](s12.gif)
|
|
| Sujet : Pathé 65 Nouveau | De f1ftp Le 12-02-2009 à 19:58 sta |
|
Bon soir à tous
Ca ressemble beaucoup au modele 64
| |
|
| Sujet : Pathé 65 Nouveau | De f1ftp Le 12-02-2009 à 19:59 sta |
|
| |
|
| Sujet : Pathé 65 Nouveau | De Yves Le 12-02-2009 à 20:06 cms |
|  |
Bonsoir Jean Claude, et bien va y avoir du boulot, mais c'est interessant de se plonger dans une telle restauration (et là, c'est bien de la restauration ! ! ! ). Je vais donc suivre ce travail avec beaucoup d'interêt ! ! !  Je suis curieux de voir ce poste remis à neuf ! ! ! Bon travail.....
Yves
| |
|
|
| Sujet : Pathé 65 Nouveau | De sepelliere44 Le 13-02-2009 à 00:54 sta |
|
dans le n° 14 de rétro-phonia page 13 il est décrit le PATHE 64 et non 65
je recherche le 65
Christian
|
|
| Sujet : Pathé 65 Nouveau | De sepelliere44 Le 13-02-2009 à 01:03 sta |
|
Le jeu de lampes :
35, 24, 35, 56, 47, 80 est idem pour le 64 et le 65
F1ftp l'avais bien remarqué
Christian
|
|
| Sujet : Pathé 65 Nouveau | De sepelliere44 Le 13-02-2009 à 01:08 sta |
|

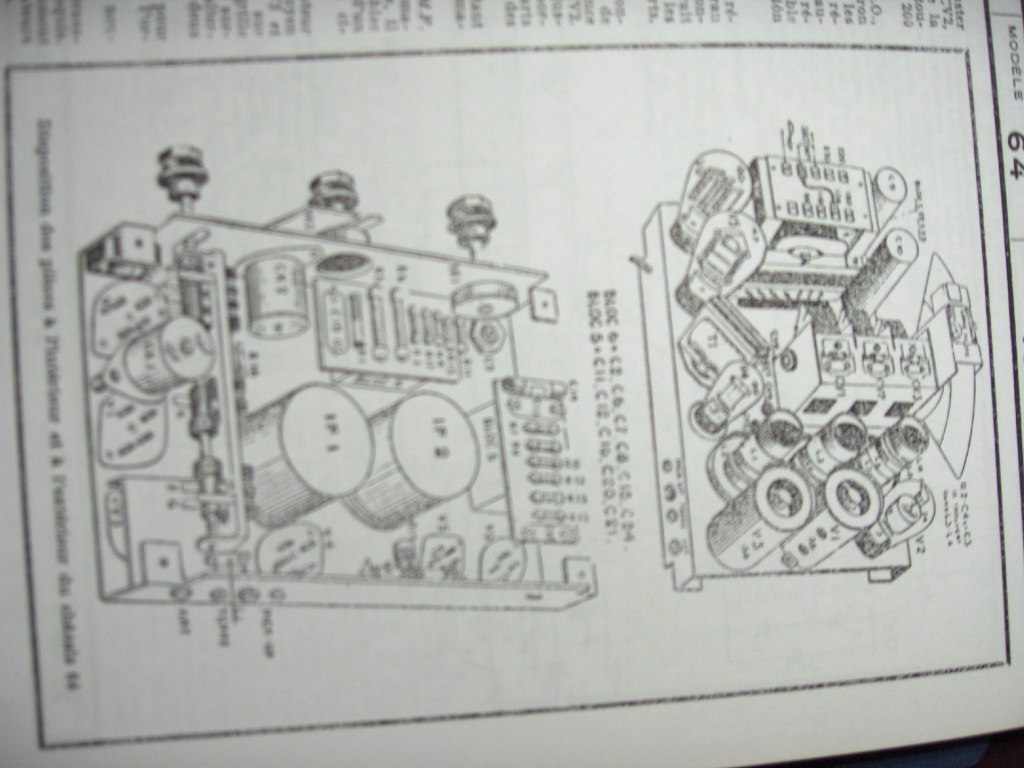

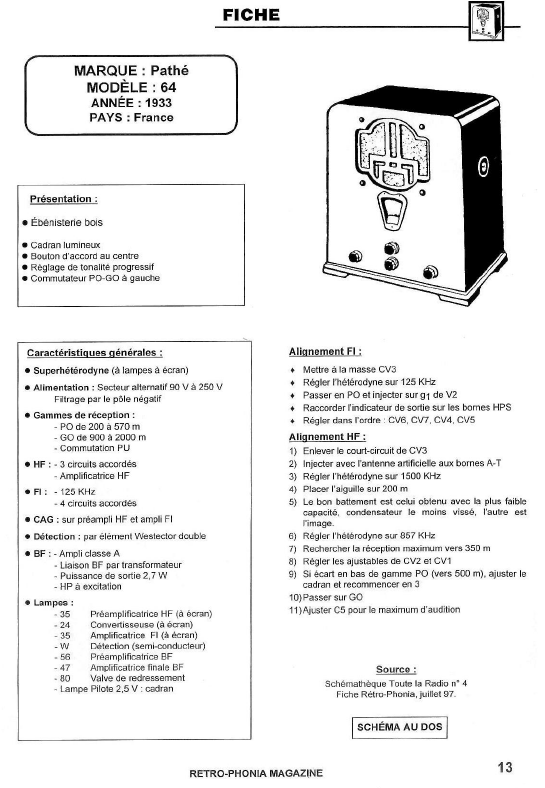

Ci joint les 2 pages du n°14
Christian
| |
|
| Sujet : Pathé 65 Nouveau | De sepelliere44 Le 13-02-2009 à 01:09 sta |
|
| |
|
| Sujet : Pathé 65 Nouveau | De Pierrot du 82 Le 13-02-2009 à 01:42 cms |
| |
Votre opticien doit être meilleur que le mien, Christian !
| |
|
|
| Sujet : Pathé 65 Nouveau | De Jacques (webmestre) Le 13-02-2009 à 03:20 sta |
|

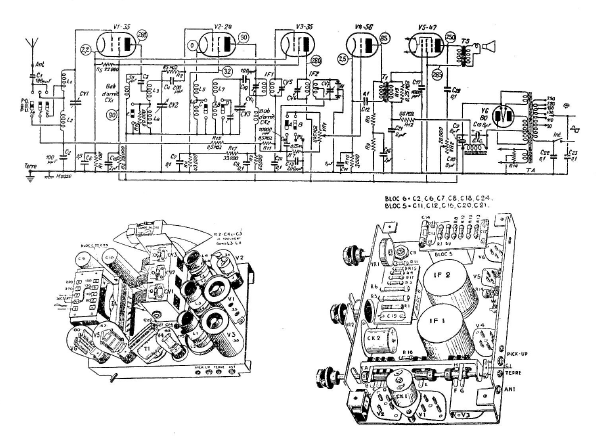

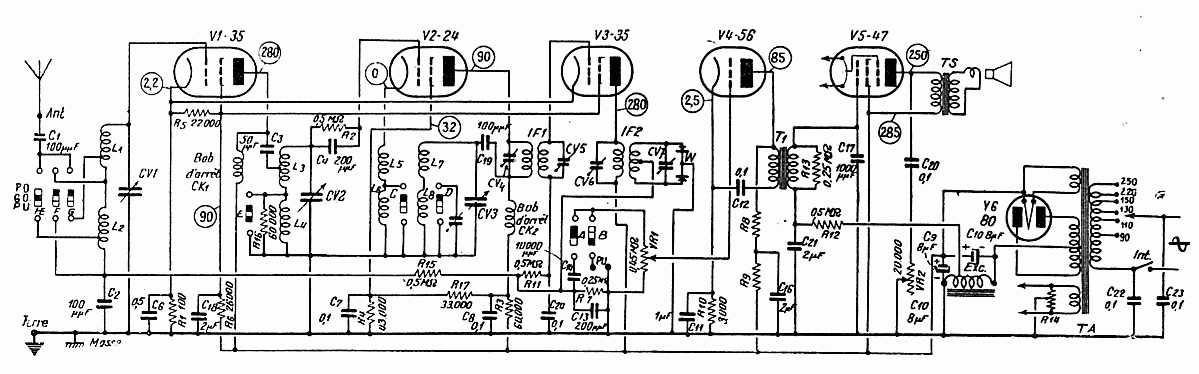

Normalement c'est bien le même schéma que le 64 (chassis série 633W).
|
|
| Sujet : Pathé 65 Nouveau | De Alain Legros Le 13-02-2009 à 17:44 sta |
|
Bonsoir à tous.

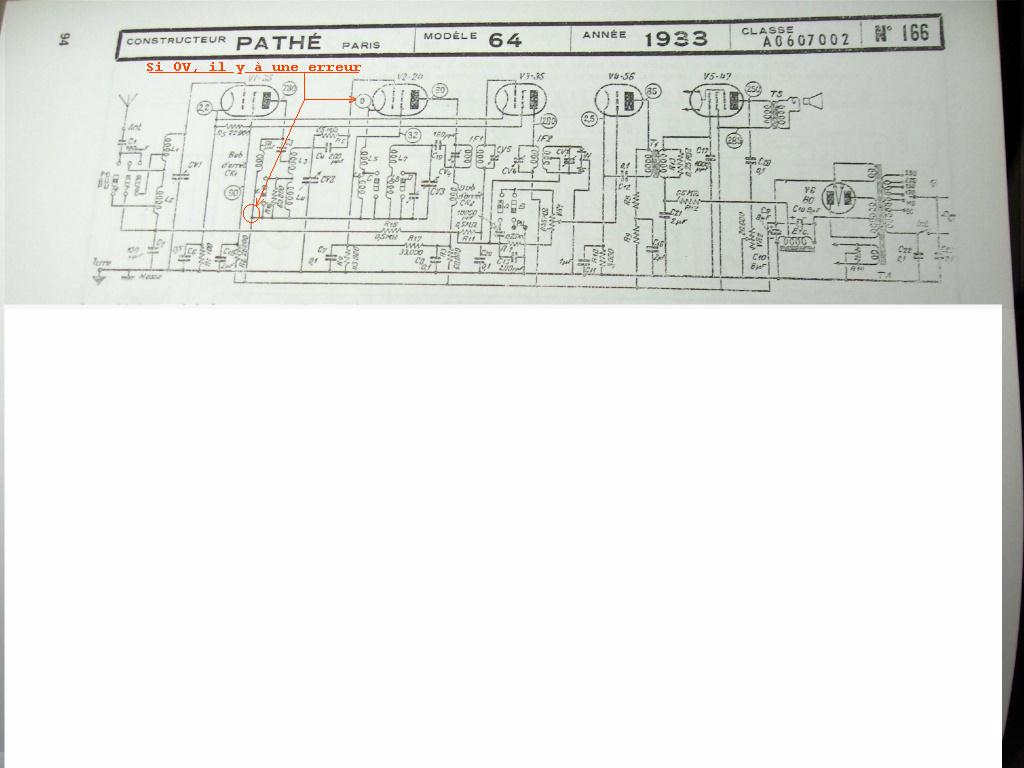

Jean-Claude, a soulevé un lièvre. Sur le schéma d'origine, il y a une erreur dans la partie oscillateur.
Alain.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 14-02-2009 à 07:27 sta |
|
Bonjour

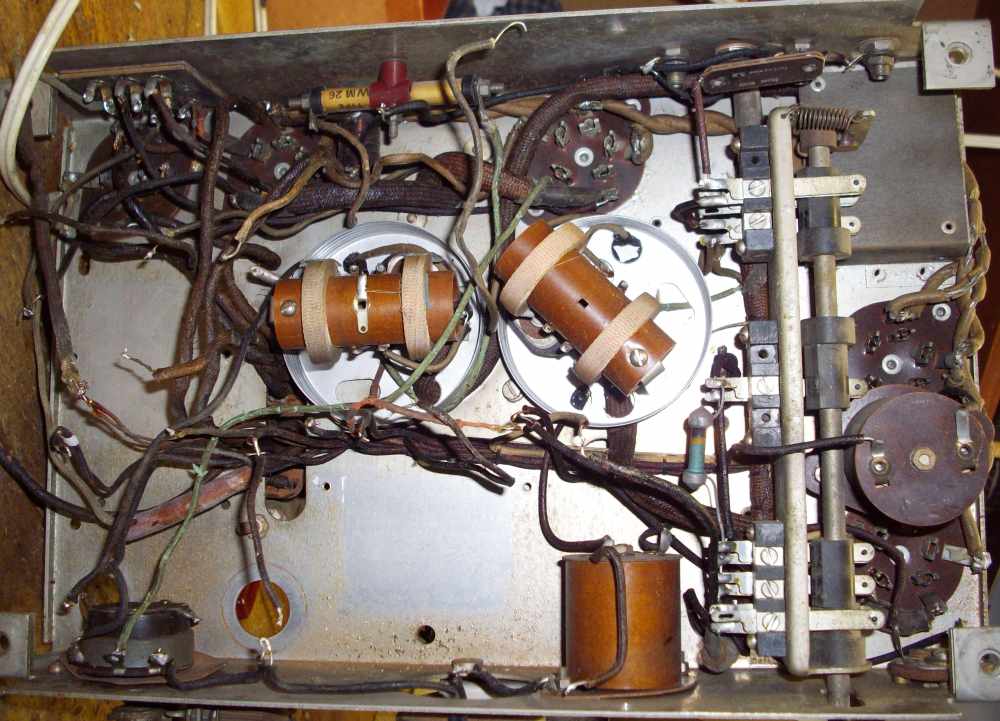

Le schéma du 64 correspond parfaitement à ce que je constate sur le modèle 65. Il semble que c'est le même châssis qui équipe les deux modèles.
Merci Alain et Michel j'ai bien reçu les documents qui vont bien m'aider dans cette restauration.

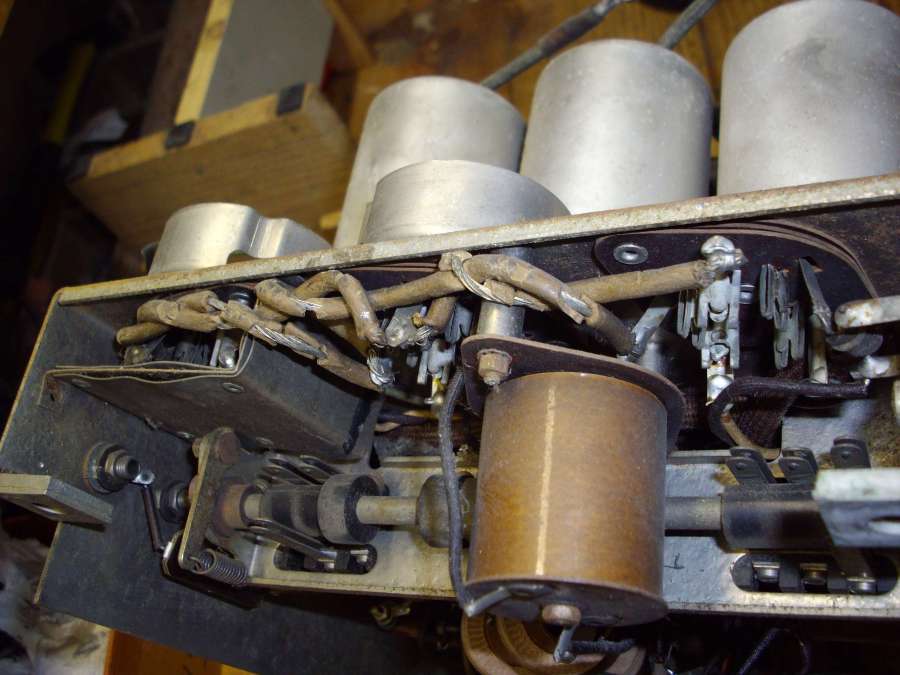

Le démontage est commencé avec la dépose des blocs de condensateurs après repérage des liaisons. J'ai ouvert les transfos MF dont le couvercle est vissé. Belles bobines!
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 14-02-2009 à 07:32 sta |
|
Les isolants de nombreux fils du câblage partent en poussière. Tout un câblage à refaire!
Bonne journée
Jean-Claude
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 14-02-2009 à 07:49 sta |
|
| |
|
| Sujet : Pathé 65 Nouveau | De Jacques (webmestre) Le 14-02-2009 à 08:59 sta |
|
Merci Jean-Claude, ca vaut la peine de l'ajouter dans les archives.
|
|
| Sujet : Pathé 65 Nouveau | De Phil Le 14-02-2009 à 14:48 sta |
|
Ben je vais en profiter pour récupérer le schéma pour quand je déciderais de réparer mon mien. Je constate que celui de Jean-Claude comme le mien, a sa toile déchirée. Vue la finesse du tissu, je sais pas trop où l'on peut en trouver ?
Celui de Jacques a une teinte de bois très claire, est-ce un effet ou y a t-il eu plusieurs modèles ?
Phil
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 15-02-2009 à 06:37 sta |
|
Bonjour

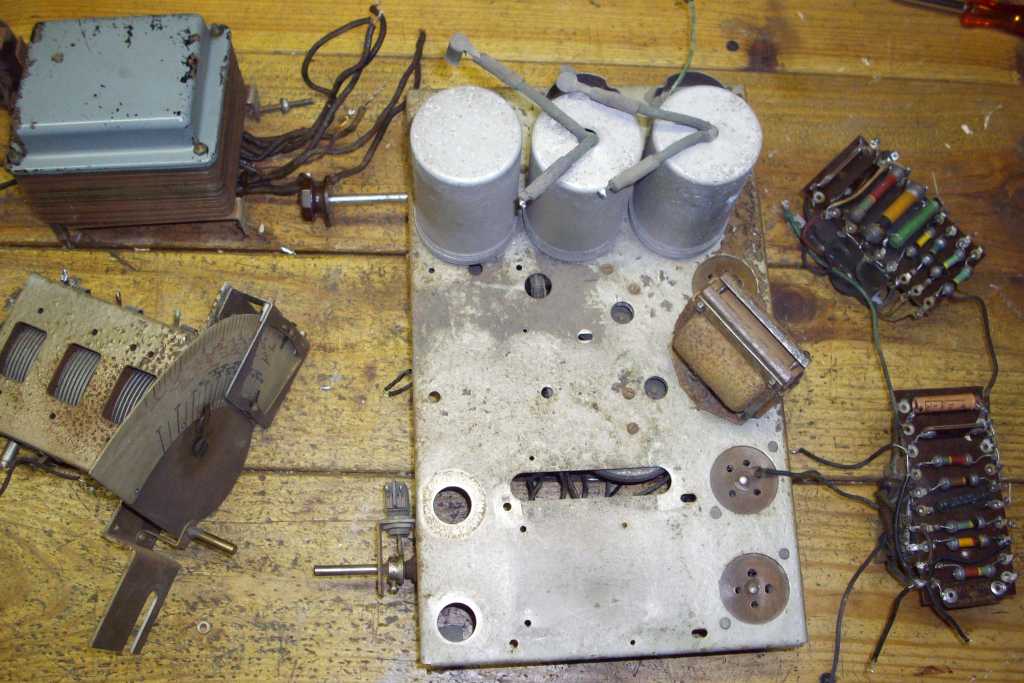

Le démontage progresse.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 15-02-2009 à 06:48 sta |
|

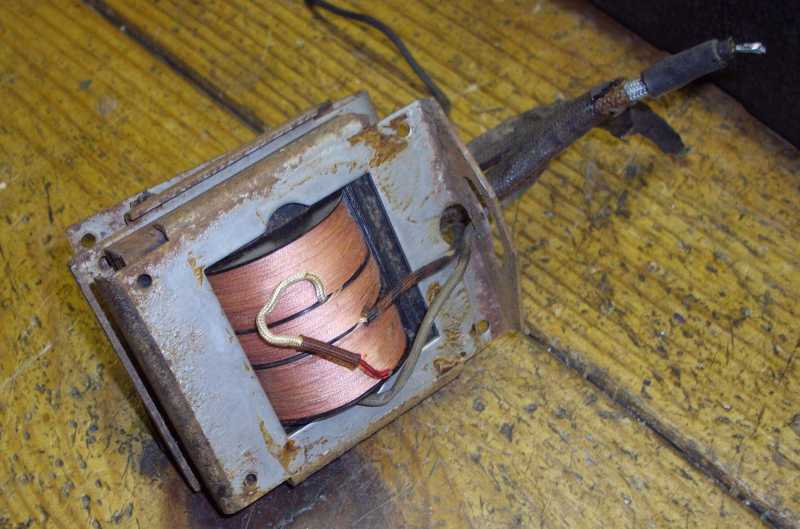

Mauvaise surprise, le secondaire du transfo BF de liaison entre 56 et 47 est coupé.
J'ai deux options : rebobiner le secondaire, solution fastidieuse ou faire une liaison résistance capacité, solution simple mais je m'écarte du schéma d'origine. Je n'ai pas encore fait le choix.
| |
|
| Sujet : Pathé 65 Nouveau | De Pierrot du 82 Le 15-02-2009 à 13:56 cms |
| |
Tous les dépanneurs de l'époque faisaient la modif : garder le primaire du transfo comme charge de plaque, et un condo de liaison...
On reste donc dans l'esprit de l'époque...
Voir la doc Philips :
| |
| |
|
| Sujet : Pathé 65 Nouveau | De totolagalène Le 15-02-2009 à 18:10 sta |
|
Condo (2 µF environ) entre plaque finale et une extrémité du secondaire coupé, et fil entre
autre extrémité de ce secondaire et la masse. T'as vu Pierrot , je suis allé à la ligne en
laissant un espace.
Pour ce qui précède, si j'ai dit une con..... n'hésite pas à m'engueuler.
|
|
| Sujet : Pathé 65 Nouveau | De totolagalène Le 15-02-2009 à 18:35 sta |
|
Oui j'ai dit une con.....; j'ai répondu pour un transfo de HP alors qu'il s'agissait d'un
transfo de liaison; tout ça parce que je n'arrivais pas à agrandir ton document sur
lequel je ne voyais rien et que je n'ais pas relu au-dessus.
|
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 15-02-2009 à 20:18 sta |
|
2 µF me paraissent un peu excessifs pour la liaison entre cathode et grille de l'amplificatrice de puissance. Je me contenterai de 22 nF ce qui est largement suffisant pour la un signal reçu en modulation d'amplitude. De plus j'ai une bonne réserve de ces condensateurs.
Bonsoir
Jean-Claude
|
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 17-02-2009 à 17:53 sta |
|
Bonjour

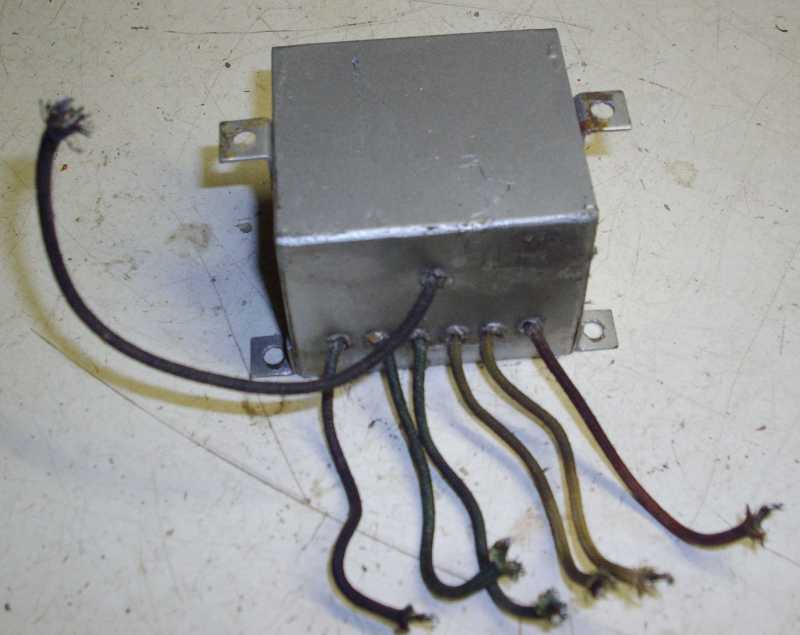

Aujourd'hui j'ai entrepris de remplacer le contenu du bloc de condensateur C6.

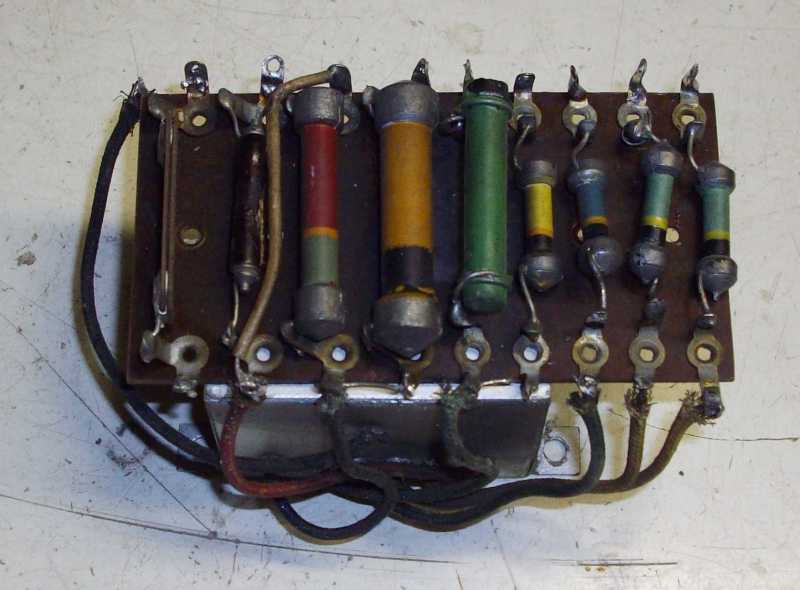

Après repérage des liaisons, dépose du circuit supportant les résistances.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 17-02-2009 à 18:05 sta |
|

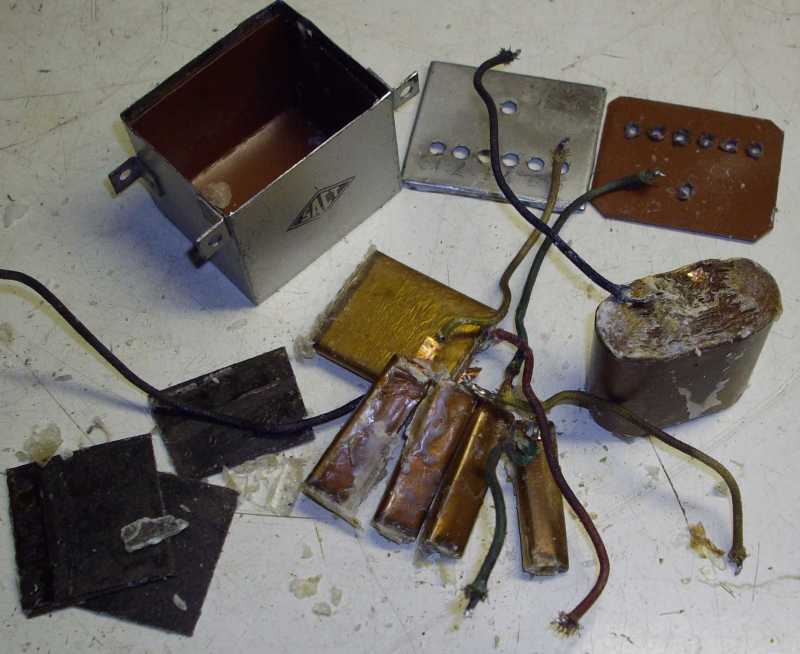

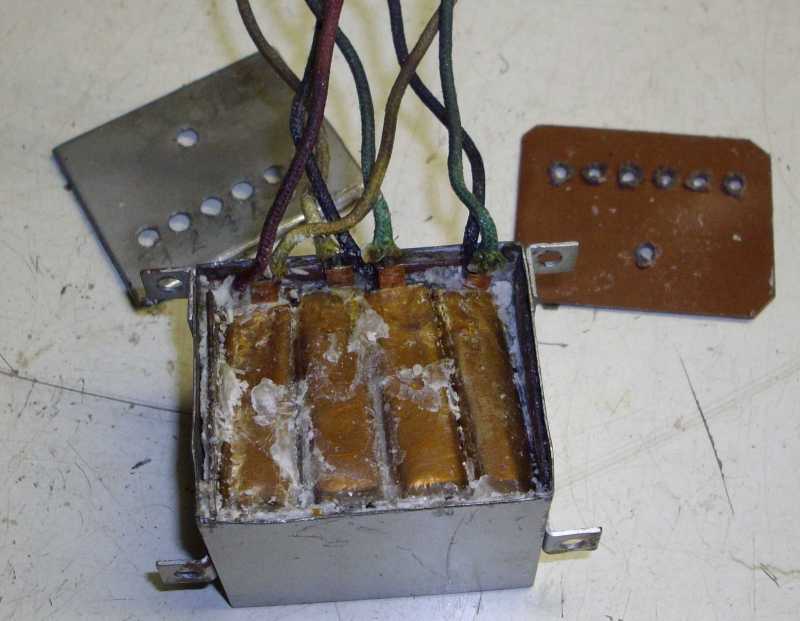

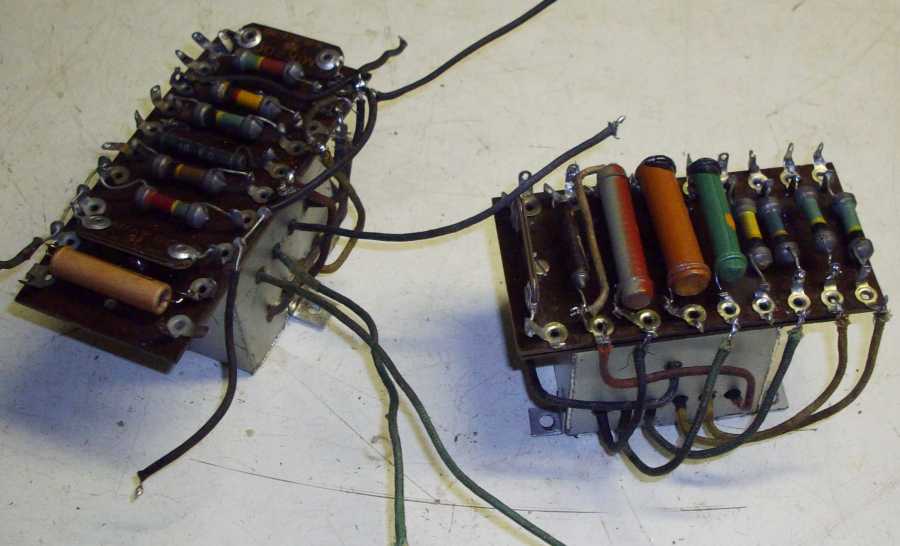

L'ouverture de la boite s'est faite plus facilement que je le craignait. Après avoir limé les angles du couvercle, j'ai pu glisser une lame de couteau ce qui m'a permis d'écarter les bords. Puis en faisant levier le couvercle s'est soulevé.

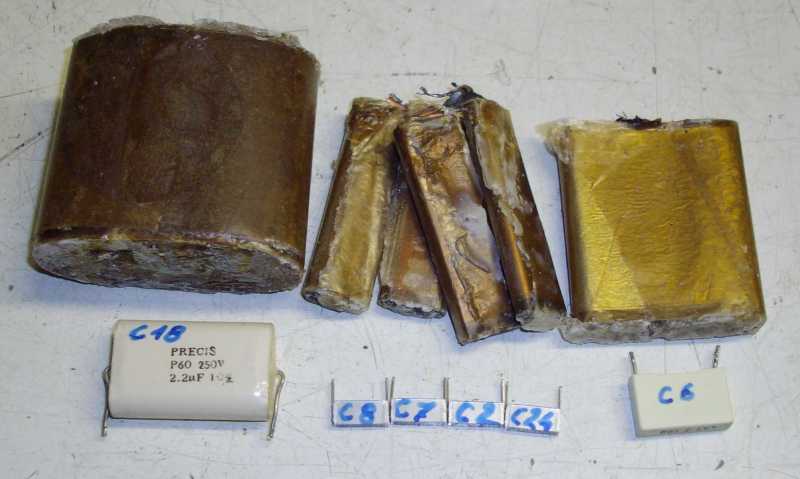

Les éléments sortis sont les condensateurs : C18 (2uF), C8, C7, C2, c24 (0,1uF) et C6 (0.5uF).
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 17-02-2009 à 18:11 sta |
|

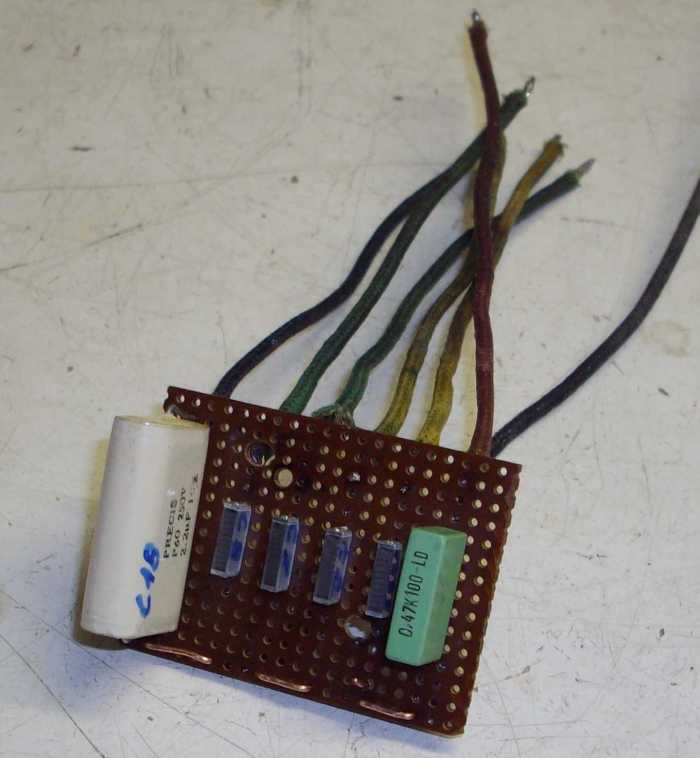

Les condensateurs de remplacement ont été choisis suivant leur fonction et leur disponibilité dans mes tiroirs. Ils ont été montés sur un petit morceau de plaque d'essais.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 17-02-2009 à 18:19 sta |
|
Les fils d'origine ont été conservés. L'isolement des passages dans le couvercle a été renforcé par de la gaine thermorétractable.
L'ensemble prenant moins de place que les composants d'origine, j'ai mis un moreau de mousse pour caler le montage. Quelques points d'étain fixent ensuite le couvercle.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 17-02-2009 à 18:24 sta |
|

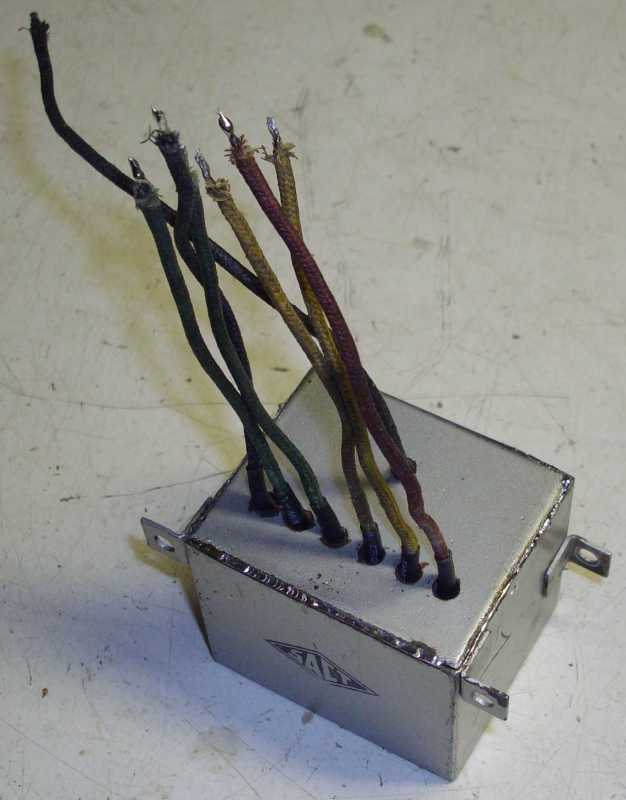

Voilà les blocs 5 et 6 sont prêts à retourner dans le châssis.
Celui-ci a subit l'application d'une couche d'antirouille avant de recevoir une peinture métallisée.
Jean-Claude
| |
|
| Sujet : Pathé 65 Nouveau | De Pierrot du 82 Le 17-02-2009 à 18:29 cms |
| |
Sympatique mise en boîte !
| |
|
|
| Sujet : Pathé 65 Nouveau | De Fifi Le 17-02-2009 à 18:47 sta |
|
toujours très "pro" vos restaurations Mr Dubreuil
a chaque fois, j'ai le même plaisir de vous lire
|
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 19-02-2009 à 18:17 sta |
|
Bonjour

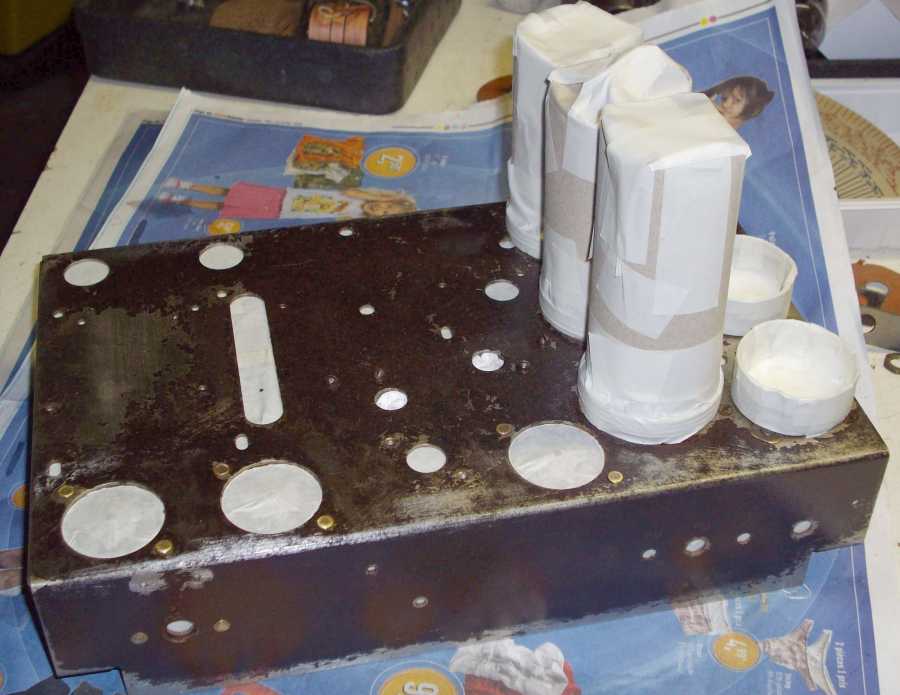

Le Châssis est prêt à peindre. Il a déjà reçu une couche d'antirouille et les éléments restants en place ont été protégés. Tous les orifices ont été obstrués afin de ne pas peindre les pièces restées en place sous le châssis.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 19-02-2009 à 18:20 sta |
|

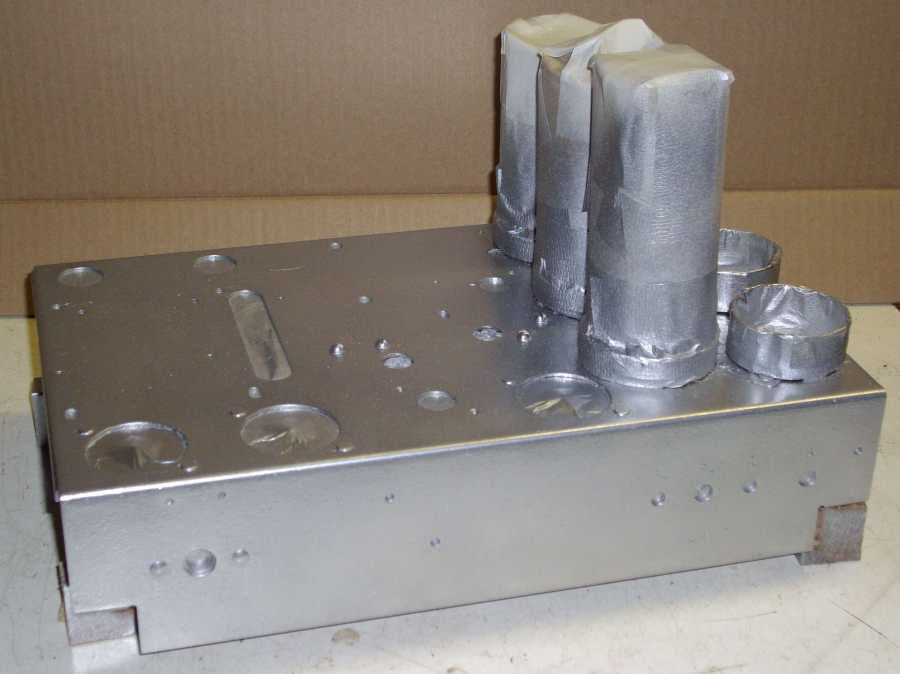

Le Châssis peint.
Jean-Claude
| |
|
| Sujet : Pathé 65 Nouveau | De Masterorion Le 19-02-2009 à 19:09 cms |
| |
Bel aspect ce chassis. C'est quelle peinture, si je ne suis pas indiscret ?
| |
|
|
| Sujet : Pathé 65 Nouveau | De Phil Le 19-02-2009 à 19:15 sta |
|
On dirait de la peinture minium, un peu comme celle qu'on mettait sur les tuyaux de poêle de chauffage...
|
|
| Sujet : Pathé 65 Nouveau | De Kalbounet junior Le 19-02-2009 à 19:24 sta |
|
On voit la différence "avant" et "après"...
On dirait que le châssis sort de l'usine! Bravo!
|
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 20-02-2009 à 07:01 sta |
|
Bonjour
La peinture utilisée est une peinture en bombe marquée "Effet chrome argent", trouvée dans un grand magasin de bricolage.
jean-Claude
|
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 04-04-2009 à 06:38 sta |
|
Bonjour
La restauration du poste Pathé 65 est terminées.

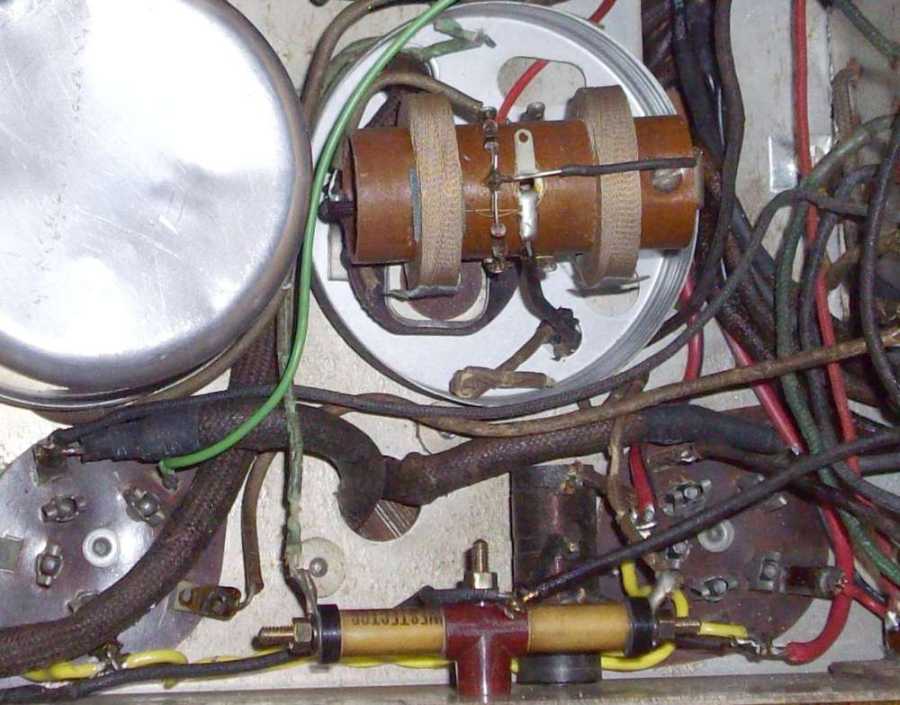

Le détecteur Westector présentant des résistance directes et inverses identiques je l'ai remplacé par deux diodes au germanium, type AA118, que j'ai placées à l'intérieur du second transfo MF. J'ai laissé le détecteur d'origine en place.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 04-04-2009 à 06:40 sta |
|

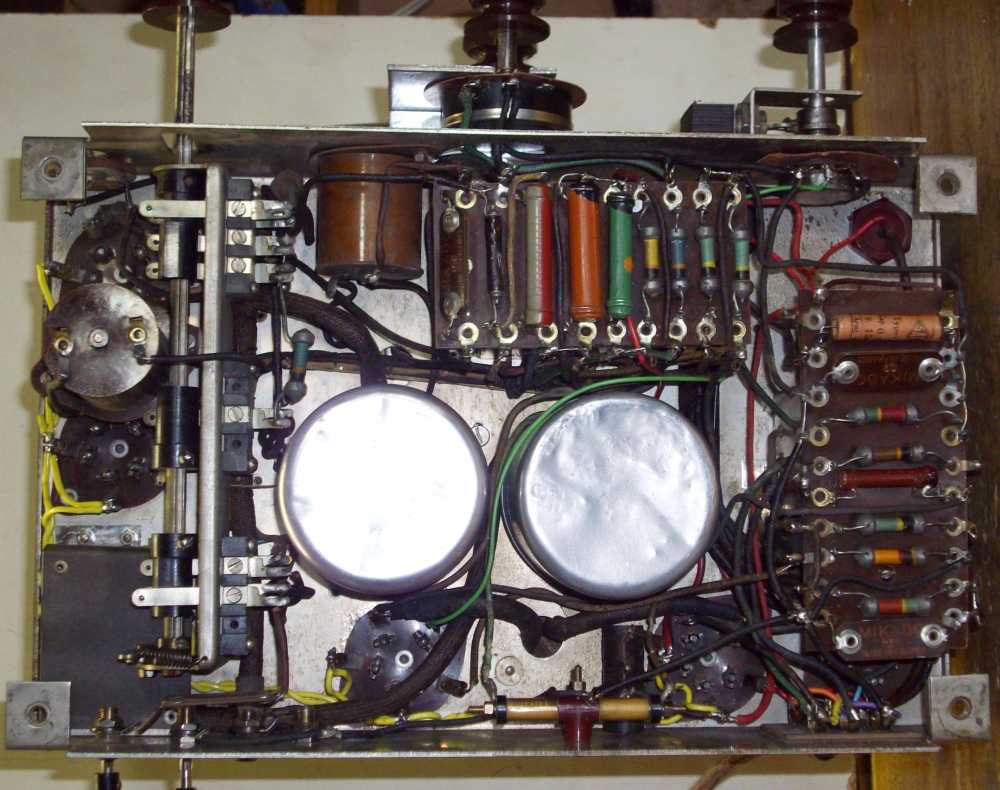

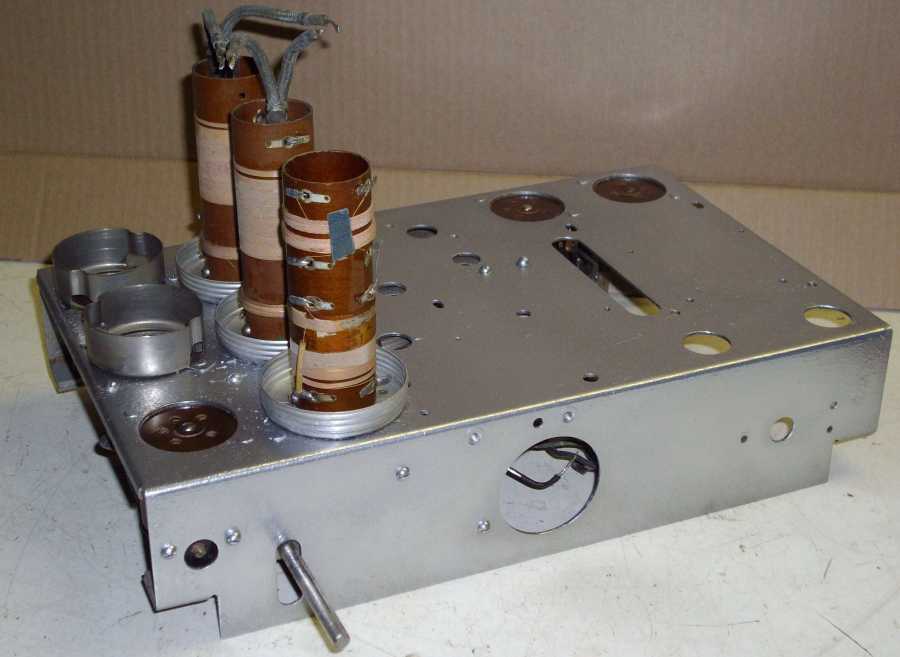

Après avoir refait le câblage du circuit de chauffage, les divers éléments on retrouvé leur place.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 04-04-2009 à 06:50 sta |
|

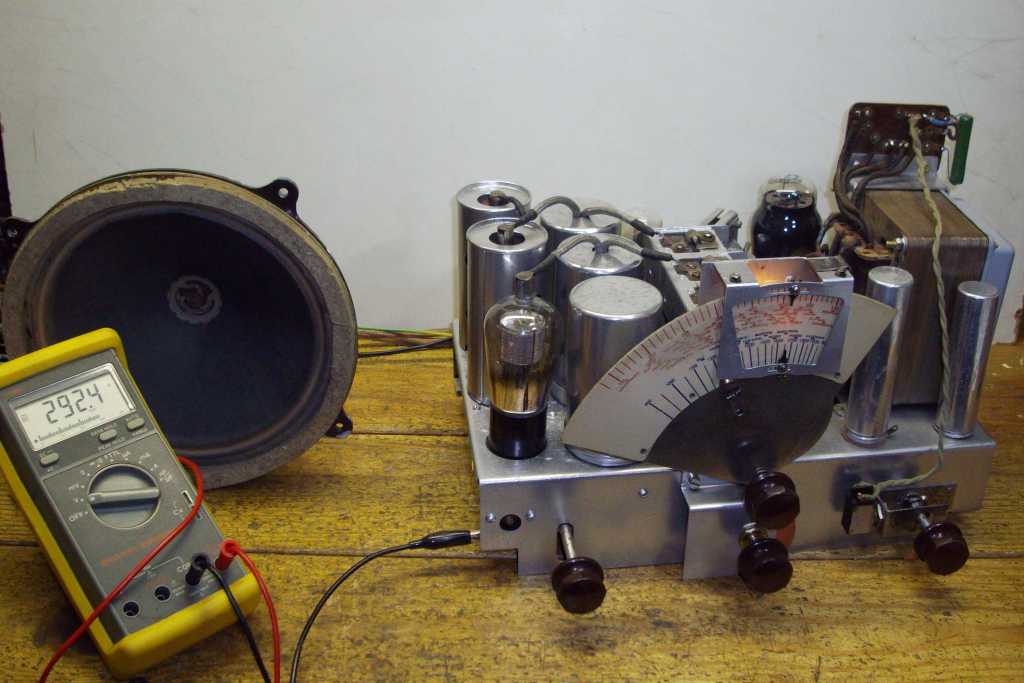

La remise en service s'est effectuée sans soucis après avoir fait une soudure oubliée au remontage. La réception est très correcte en Grandes Ondes comme en Petites Ondes avec ,comme antenne, un bout de fil de 4 m.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 04-04-2009 à 06:56 sta |
|
Le châssis avant remise en place dans la caisse.
Le transfo de liaison BF ayant son primaire coupé, j'ai remplacé sa fonction par une résistance de 100k mis à la place de R8 et un condensateur de 22nF placé à l'intérieur du transfo dont j'ai extrait le bobinage.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 04-04-2009 à 06:58 sta |
|
Le châssis a retrouvé sa place.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 04-04-2009 à 07:04 sta |
|

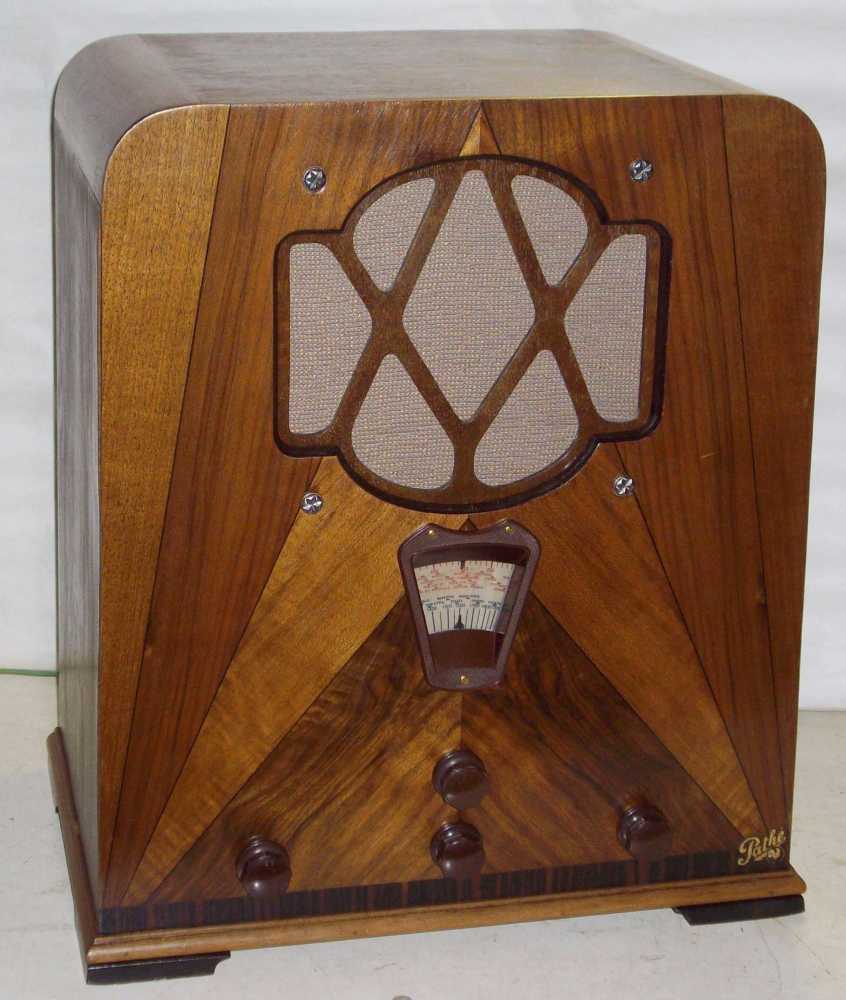

Le poste terminé.
Il lui manque le panneau arrière pour lequel je recherche des photos. Appel !
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 04-04-2009 à 07:09 sta |
|
J'ai remplacé la toile d'origine qui était déchirée par une toile que j'ai trouvé chez un marchand de tissus de Rouen. J'ai de la réserve car je n'ai prélevé qu'un carré de 25cm x 25cm sur un coupon de 50cm x 140cm.
Bonne journée
Jean-Claude
| |
|
| Sujet : Pathé 65 Nouveau | De MICHEL Le 04-04-2009 à 08:56 sta |
|
Restauration totale, chassis inclus. Splendide !
|
|
| Sujet : Pathé 65 Nouveau | De Phil Le 04-04-2009 à 13:55 sta |
|
Travail impressionnant. C'est superbe !
|
|
| Sujet : Pathé 65 Nouveau | De Pierrot du 82 Le 04-04-2009 à 15:55 cms |
| |
Sur ces postes, le panneau arrière est en bois mince, ajouré avec une mousticaire...

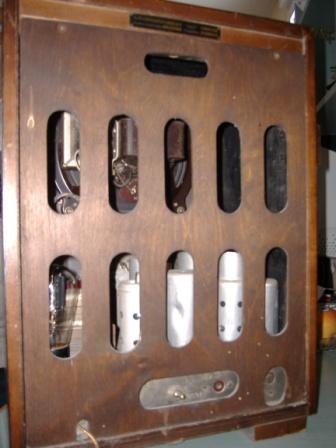

Voici la photo de l'arrière d'un Pathé 60 plus récent (Photo Jonathan Noël)
| |
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 04-04-2009 à 17:19 sta |
|
Merci pour la photo. Je pense pouvoir faire quelque chose de ressemblant avec mes petites mains.
Jean-Claude
|
|
| Sujet : Pathé 65 Nouveau | De Jacques (webmestre) Le 04-04-2009 à 18:59 sta |
|
Tous les pâtés de cette époque sont protégés par moustiquaire, c'est à cause de la chaleur et des possibles moisissures
|
|
| Sujet : Pathé 65 Nouveau | De Phil Le 04-04-2009 à 19:15 sta |
|
Cà s'appelle un garde-manger alors ?
|
|
| Sujet : Pathé 65 Nouveau | De Jacques (webmestre) Le 04-04-2009 à 19:22 sta |
|
En tout cas c'est ce que la plupart des rongeurs en ont fait. Il reste malgré tout de beaux spécimen et puis ceux restaurés par Jean-Claude. Comme toujours, travail remarquable.
|
|
| Sujet : Pathé 65 Nouveau | De Alain Legros Le 04-04-2009 à 20:49 sta |
|
Bonsoir Jean-Claude.

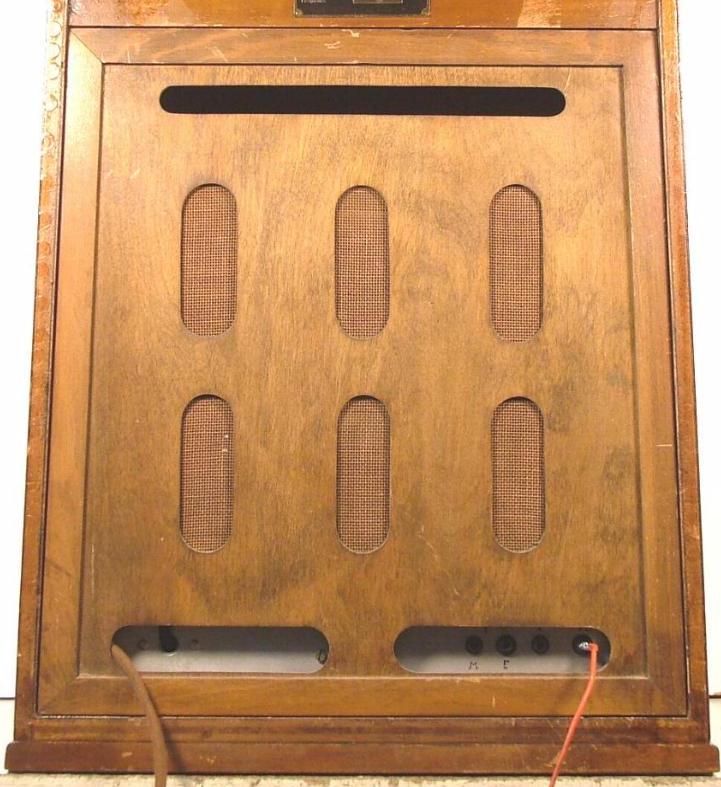

Voici un dos d'origine.
Alain.
| |
|
| Sujet : Pathé 65 Nouveau | De Pierrot du 82 Le 04-04-2009 à 21:29 cms |
| |
On voit bien les trois moustiquaires !
J'avais mis un c, quelle honte...
| |
|
|
| Sujet : Pathé 65 Nouveau | De totolagalène Le 04-04-2009 à 21:41 sta |
|
Et moi! j'avais lu mousquetaires
|
|
| Sujet : Pathé 65 Nouveau | De Fifi Le 05-04-2009 à 13:47 sta |
|
Mr Dubreuil....le Roi des chassis neuf (l'ebenisterie n'est pas de reste dailleurs!)
Superbe!, comme d'hab........heu.....voulez pas me construire un chassis de 634?
Grand bravo en tout cas c'est superbe!
|
|
| Sujet : Pathé 65 Nouveau | De Gilbert Le 05-04-2009 à 13:51 sta |
|
Nous n'allons pas tarder à être à court de qualificatifs pour votre travail !
Je crois d'ailleurs que cela déjà été dit: ce n'est pas de la restauration, c'est de la construction !
Vraiment superbe !
|
|
| Sujet : Pathé 65 Nouveau | De Pierre Le 05-04-2009 à 14:57 cms |
| |
Quand on veux on peut, et c'est à la portée de tout le monde, il suffit d'en vouloir surtout que celà ne demande pas un outillage extraordinaire !!
Encore bravo pour cette restauration Mr Dubreuil, mettez vous une pochette dans chaque poste avec la liste des lampes et le travail effectué ??
Pierre
| |
|
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 05-04-2009 à 17:54 sta |
|
Merci Alain pour cette photo. Avec les autres photos je vais pouvoir lui faire le dos qu'il mérite.

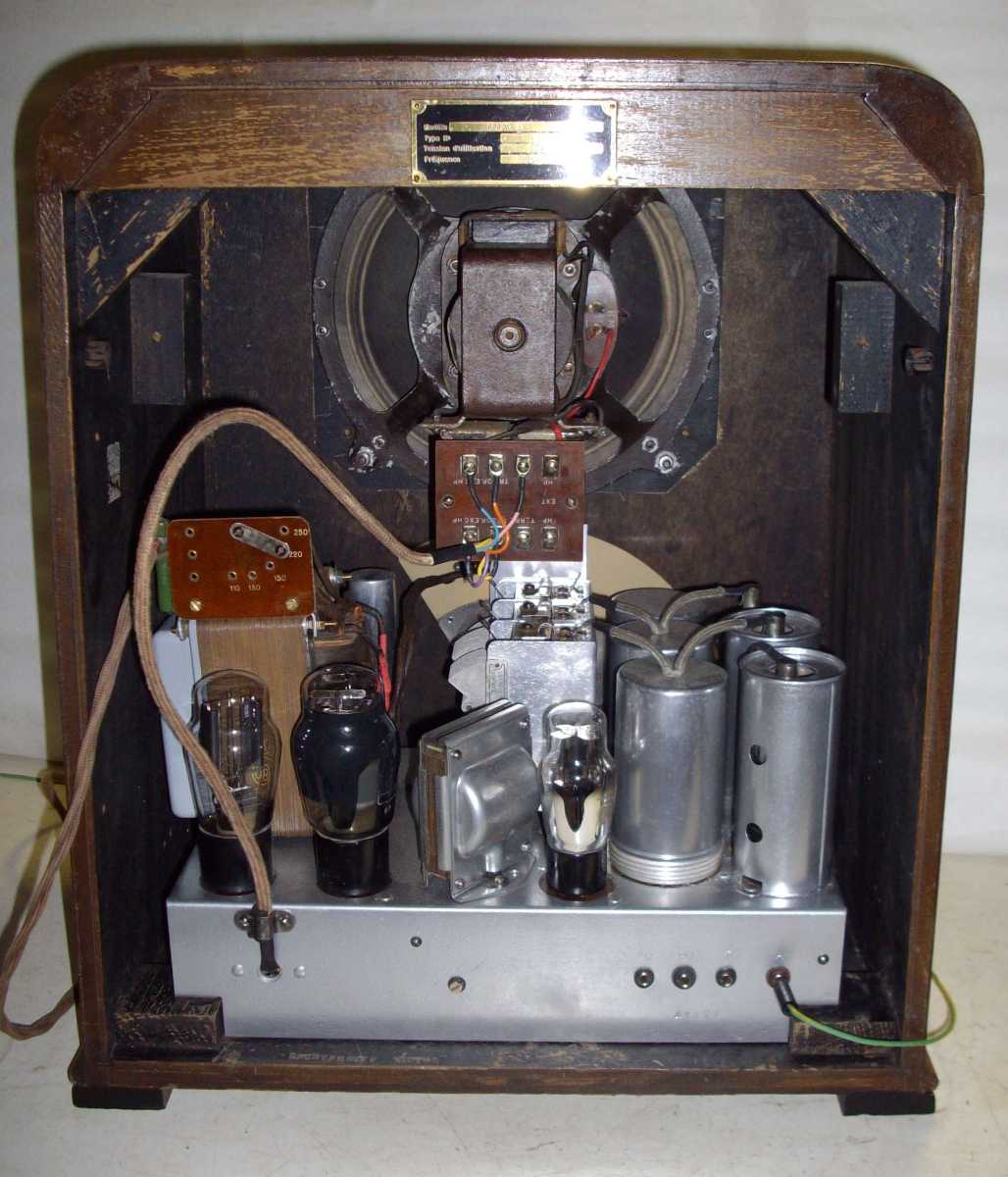

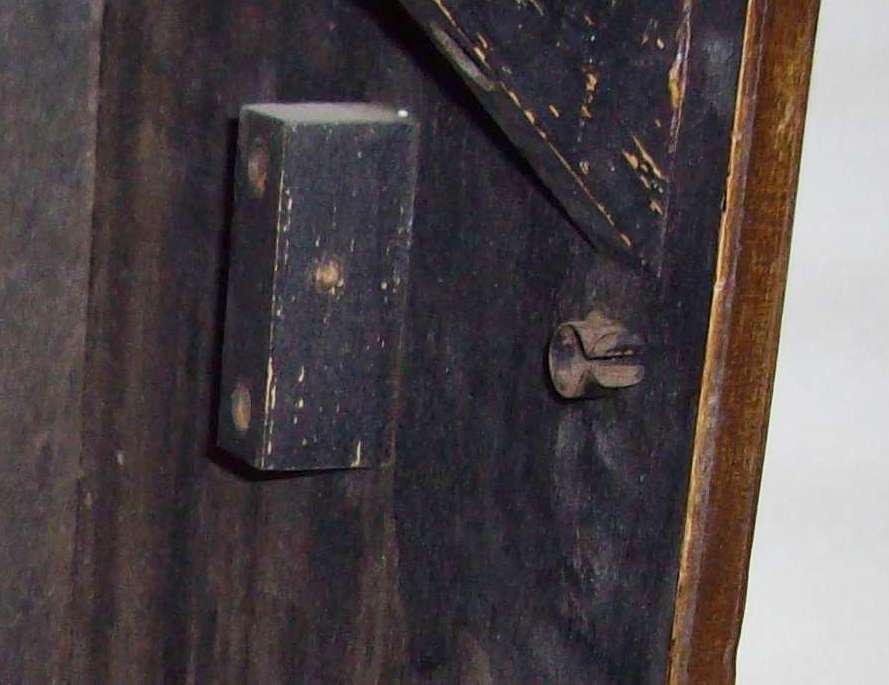

Question : comment est assuré le maintien dos? Il y a deux trous en bas et deux pièces sur les côtés.
Merci à tous pour vos encouragements. Je me fais, avant tout, plaisir. De plus, j'ai le soutien de mon épouse qui recherche une place pour mettre ce poste en valeur.
Je conserve les informations concernant mes poste dans un classeur (pièces remplacées, état des tubes, interventions effectuées, notes et croquis pris en cours d'intervention etc..). Les photos prises sont sauvegardées sur disque dur et sur CD.
Jean-Claude
| |
|
| Sujet : Pathé 65 Nouveau | De Gilbert Le 05-04-2009 à 20:13 sta |
|
Qui aurait pu douter que les dossiers de vos postes ne soient pas à la hauteur de leur restauration ??
Pierre
Quand on veut on peut !
Sûrement mais pas sans un certain nombre de qualités, associées à du talent!
Le travail exceptionnel de Jean Claude n'efface pas pour autant les réussites des autres, qui peuvent s'exprimer différemment.
|
|
| Sujet : Pathé 65 Nouveau | De Alain Legros Le 05-04-2009 à 21:26 sta |
|
Bonsoir Jean-Claude.
Le bas est tenu avec deux tenons en pont d’épaisseur 3m/m et 40m/m de large, en haut il est maintenu par deux loqueteaux d’armoire à pince, je les achète chez monsieur bricolage, mais ils sont fabriqués par : SVB (en vente chez d’autres enseignes, je pense)

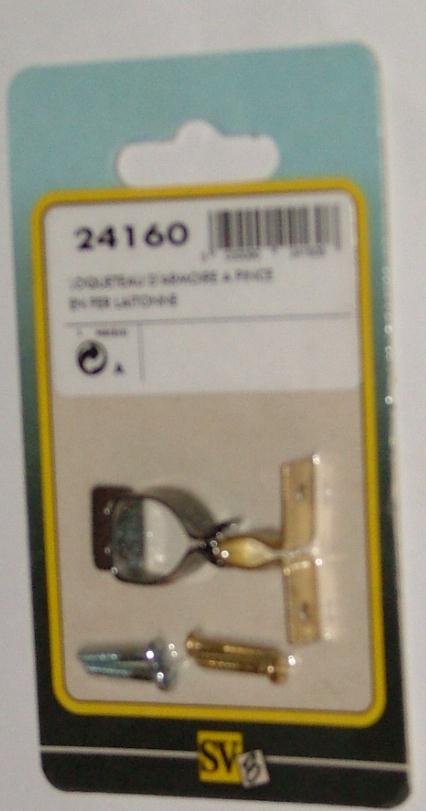

La référence est 24160.
Le code barre : 3 03090 241608.
Tu peux laisser en place la pince existante (si elle est en état) La partie male en laiton monte sans problème.
Alain.
| |
|
| Sujet : Pathé 65 Nouveau | De Dubreuil JC Le 06-04-2009 à 17:18 sta |
|
|
|
|
