Sujet : chargeur Nouveau | De patrick41 Le 22-02-2009 à 01:22 sta |
|
bonsoir a tous

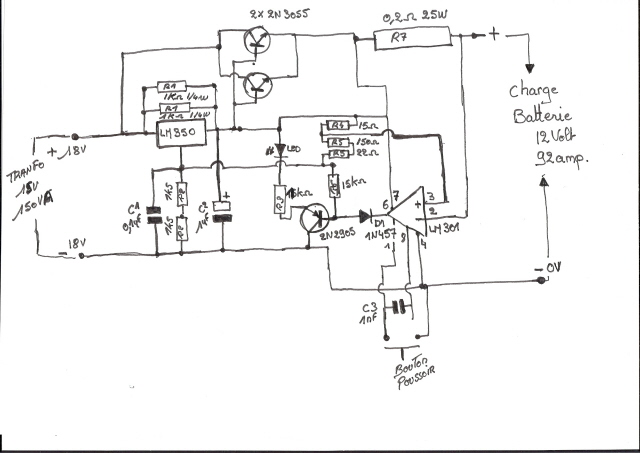

pourriez vous me dire si ce schema peut etre realisable
je voudrais faire un chargeur pour batterie 12 v 92 amp
j'ai tous les composants dans mes tirroirs
je ne suis pas tres bon dans ce domaine
ci quelqu'un pouvait m'aider merci
patrick41
| |
|
Sujet : chargeur Nouveau | De JCJ Le 22-02-2009 à 07:12 sta |
|
92 Ampères ????
N'y a-t-il pas une erreur ???
Si c'est bien le cas le schéma ne convient pas du tout.
|
|
Sujet : chargeur Nouveau | De Gaet1001 Le 22-02-2009 à 09:26 sta |
|
je suppose que c'est comme les batteries de voitures 12v 380A 60A/h
et 92A n'est pas la capacité de la batterie ?
|
|
Sujet : chargeur Nouveau | De Michel Le 22-02-2009 à 10:02 sta |
|
Il faudrait connaitre toutes les indications notées sur la batteries ( ampères / heure et courant total )
Si c'est 92 A/h, il faut prévoir une puissance de chargeur plus importante ( cas de batterie déchargée )
|
|
Sujet : chargeur Nouveau | De patrick41 Le 22-02-2009 à 17:11 sta |
|
bonjour
merci pour vos reponses
indicationsur batterie : 92Ah-800Ah (en) -12 volts
ce chargeur doit etre monte en permanence sur sur un chariot elevateur
patrick41
|
|
Sujet : chargeur Nouveau | De MICHEL Le 22-02-2009 à 21:02 sta |
|
Prévoir un transfo de 150W et un pont de diodes 25 A, le courant peut être très élevé en début de charge.
Le système de régulation doit pouvoir absorber au moins 20 A.
Penser à une protection thermique ou à un disjoncteur.
Prévoir un ampèremetre.
Attention au sens de branchement, penser aussi à une temporisation pour éviter une évaporation de l'électrolyte et à un échauffement en fin de charge.
Bon courage
|
|
Sujet : chargeur Nouveau | De Kalbounet Junior Le 22-02-2009 à 21:27 sta |
|
Ça ne va pas être du gâteau... J´imagine déjà le radiateur...
|
|

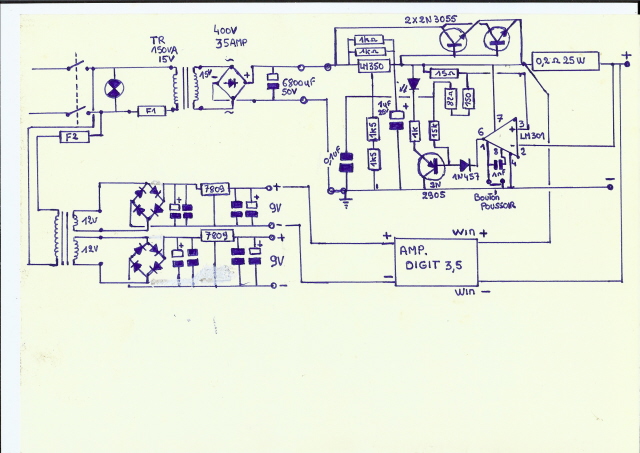

Sujet : chargeur Nouveau | De patrick41 Le 23-02-2009 à 06:42 sta |
|
bonjour michel
j'ai refais le schema
pouvez vous me dire si c'est bon
pour le redresseur faut il un radiateur
le disjoncteur ( quel puissance comment le brancher)
vous me parlez d'une temporisation aurriez vous un schema
patrick41
| |
|
Sujet : chargeur Nouveau | De Dubreuil JC Le 23-02-2009 à 10:33 sta |
|
Bonjour
Afin d'équilibrer les courants dans les deux 2N3055, il est judicieux d'ajouter une résistance de 0.1 Ohm en série avec les émetteurs de ces transistors.
Jean-Claude
|
|
Sujet : chargeur Nouveau | De TSF-59 Le 23-02-2009 à 10:51 sta |
|
Bonjour,
Si mes souvenirs sont bons **, une batterie
se recharge au 1/10 de sa capacité :
Soit une batterie de 50 Ampères / Heure
elle doit être rechargée avec un courant
de 5 Ampères Maxi. pendant 10 Heures.
ou de 2.5 Ampères pendant 20 Heures .... etc.
( ** il s'agit de ma période Kakie légale
faite à Montargis - LOIRET comme EOR en 1967 )
TSF-59
|
|
Sujet : chargeur Nouveau | De MICHEL Le 23-02-2009 à 12:11 sta |
|
Bonjour,
Oui, il faut impérativement un radiateur pour le pont de diodes ( celui ci doit avoir une semelle alu )
Ne pas oublier d'intercaler un peu de graisse silicone entre la semelle du redresseur et le radiateur, la puissance thermique à dissiper étant importante.
Utiliser deux radiateurs distincts pour le pont et la régulation.
Pour la temporisation, utilser un programmateur ménager externe ( mécanique ou digital ) à intercaler sur la fiche secteur du chargeur. C'est le plus simple.
Le disjoncteur est à brancher en sortie du chargeur.
Un modèle modulaire convient très bien ( Legrand, Hager, BBC, Merlin Gérin... ) 16 ou 20 A
A la rigueur, on peut aussi utiliser un fusible de même calibre, moins coûteux.
|
|

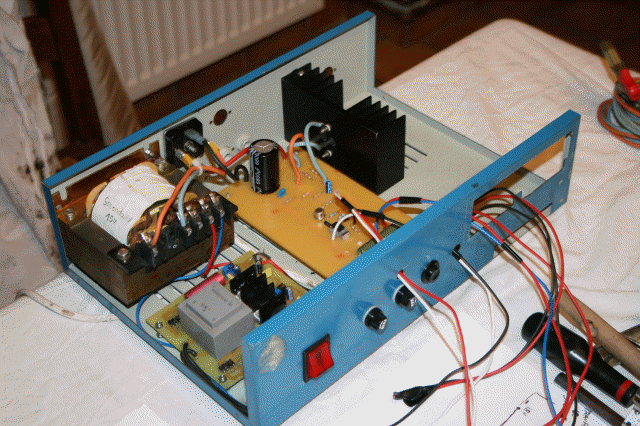

Sujet : chargeur Nouveau | De patrick41 Le 23-02-2009 à 18:50 sta |
|
bonjour
j'avait commence
je crois que le boitier va etre trop petit
Jean claude
je ne comprend pas bien
la resistance doit elle se trouver entre les deux emetteurs
quelle puissance faut il mettre
un petit schema s'il vous plais
merci a tous le monde pour c'est explication
patrick41
| |
|
Sujet : chargeur Nouveau | De f1ftp Le 23-02-2009 à 19:40 sta |
|
Bonsoir à tous
Patrick 41 sur votre schéma les bases et les émetteurs des 2N3055 sont reliés ensemble
Les résistances doivent ce trouver en série avec chaque émetteur 0,1 à0,2 ohms et la puissance ce calcule par R X( I au carré) puis on prend le double pour avoir une bonne marge de sécuritée.
Ex si I = 5A et r 0.1 ohms ca donne 5X5 = 25 X 0.1 = 2.5 X 2 = 5 watts.
|
|
Sujet : chargeur Nouveau | De Jacques (webmestre) Le 23-02-2009 à 19:47 sta |
|
Les résistances peuvent être plus faibles. Appairer des transistors en // par une résistance d'émetteur consiste à appairer les deltas Vbe qui conduiront aux deltas Ic. A 5A cela conduit à une marge de 500mV, ce qui est bien plus large que les dispersions sur ce genre de transistors. Comme il est difficile de trouver des résistances < 0.1ohm, celle-ci conviendront en général.
|
|

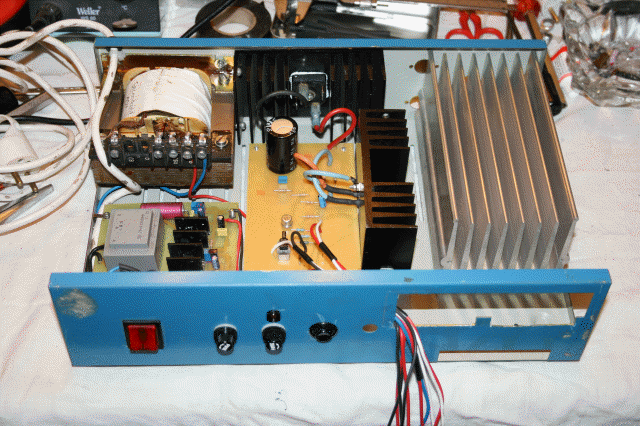

Sujet : chargeur Nouveau | De patrick41 Le 23-02-2009 à 22:44 sta |
|
j'ai rajoute les 2n3055 sur un schema
que j'ai recupere dans une boc je ne suis pas sur qu'il soit brancher correctement
svp quelqu'un peut il me mettre le schema a jour
avec les resistances plus les transistors
je n'ai pas beaucoup de connaissance en electronique
j'ai modifier l'emplacement des composants dans le boitier
je pense que tous va rentree
patrick41
| |
|
Sujet : chargeur Nouveau | De MICHEL Le 24-02-2009 à 20:36 sta |
|
Peut être faudra t il prévoir un couvercle très ajouré ou alors positionner un des deux dissipateurs à l'extérieur afin d'éviter une élévation de température excessive à l'intérieur du boitier.
L'implantation intérieure est bien répartie.
Bon courage
|
|
Sujet : chargeur Nouveau | De slouptoouut Le 24-02-2009 à 21:22 sta |
|
Ou alors, comme dans les PC : mettre des ventilateurs , et une sonde de température associé a une électronique adéquate ,qui les fasse tourner d'autant plus vite que ça chauffe plus (comme pour les ventilo de C P U ! du moins ceux qui ont 3 fils entre le ventilo et la carte mère ...)
sloup
|
|
Sujet : chargeur Nouveau | De patrick41 Le 24-02-2009 à 22:36 sta |
|
bonsoir
le couvercle est deja ajoure
je pense faire une separation pour le radiateur des 2n3055
et ouvrir le couvercle au dessus protege par une grille
patrick41
| |
|
Sujet : chargeur Nouveau | De patrick41 Le 24-02-2009 à 23:49 sta |
|
j'ai un doute sur le branchement des 2n3055
sur le schema les bases et les emetteurs sont relies emssemble
comme le dit f1fp
pourriez vous voir le schema
et me dire comment les brancher
merci
patrick41
| |
|
Sujet : chargeur Nouveau | De MICHEL Le 25-02-2009 à 12:24 sta |
|
Bonjour,
Intercaler à l'entrée de chaque emetteur une résistance de 0, 1 Ohm ( valeur standard pas trop difficile à trouver ) pour équilibrage, comme indiqué par Jacques.
Prévoir plutôt des résistances bobinées ( puissance standard 7 ou 10 W )
Quant à la dissipation thermique, le plus simple consiste à faire l'essai avec le couvercle en place et surveiller l'échauffement Si probléme, il y a toujours la possibilté de remonter le capot de quelques cetimètres ou de le remplacer par un autre plus ajouré.
|
|

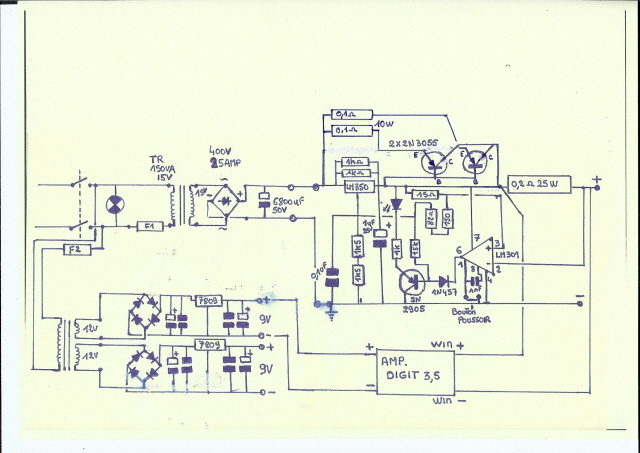

Sujet : chargeur Nouveau | De patrick41 Le 25-02-2009 à 13:37 sta |
|
bonjour
pour les resistances j'ai ce qui faut 0,1 hom 10w bobinee
pouvez vous me dire sur le scema si c'est bien ca
je repose ma question
je doute sur le branchement des 2n3055
pouvez vous me dire si c'est bon
| |
|
Sujet : chargeur Nouveau | De Jacques (webmestre) Le 25-02-2009 à 13:40 sta |
|
Que je sache, les 2N3055 n'ont jamais été des PNP, sinon ok pour le câblage dans les émetteurs.
|
|
Sujet : chargeur Nouveau | De patrick41 Le 25-02-2009 à 16:40 sta |
|
je m'excuse mois et les transistors on n'ai pas copain
si je les branche comme sur le schema les resistances sont sur les collecteurs
| |
|
Sujet : chargeur Nouveau | De Jacques (webmestre) Le 25-02-2009 à 17:13 sta |
|
Il faut les mettre sur les émetteurs.
|
|

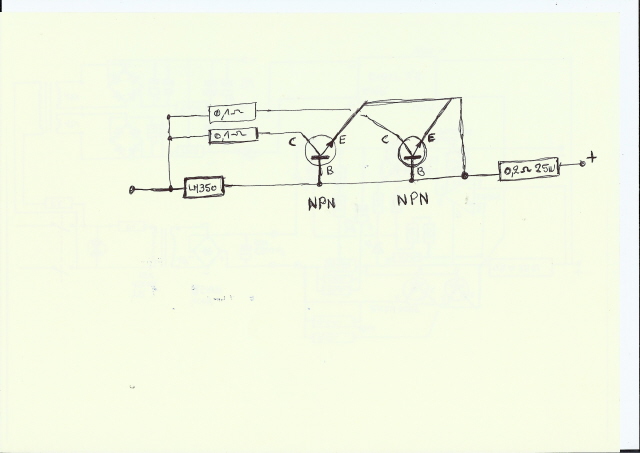

Sujet : chargeur Nouveau | De patrick41 Le 25-02-2009 à 17:26 sta |
|
| |
|
Sujet : chargeur Nouveau | De f1ftp Le 25-02-2009 à 18:57 sta |
|
| |
|
Sujet : chargeur Nouveau | De jackoe Le 25-02-2009 à 19:06 sta |
|
Il me semble qu'il y a aussi un problème sur les ponts de diodes 12V...
|
|
Sujet : chargeur Nouveau | De patrick41 Le 25-02-2009 à 19:20 sta |
|
merci beaucoup pour tout les renseignents
autre petite question

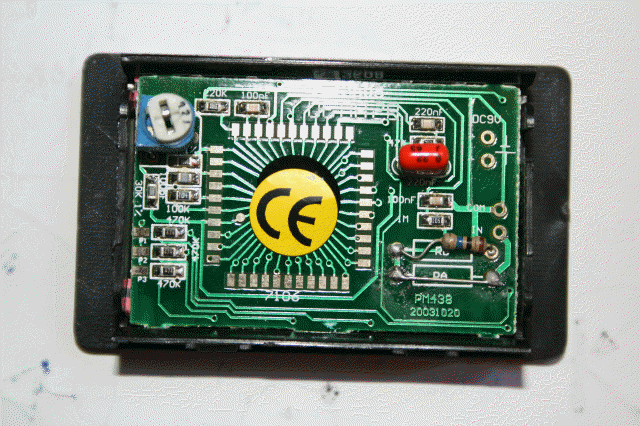

sur l'afficheur digital panel
pour les decimals il y a P1 P2 P3
comment faire le branchement
sur la doc
point decimal(P1 ouP2 ouP3 pour filaire)permetant de determiner la mesure d'affichage decimale
pour 20.00v c' est le pontage P2
mais comment le racorde
Patrick41
| |
|
Sujet : chargeur Nouveau | De MICHEL Le 25-02-2009 à 19:26 sta |
|

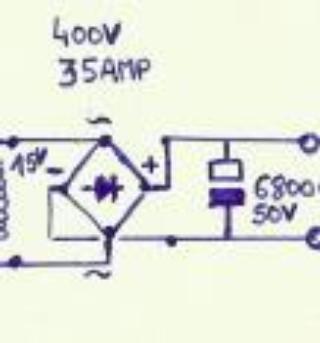

Exact, il y a une erreur sur le schéma au niveau du sens des diodes d'alim auxiliaire.
Peut être vaudrait il mieux utiliser un pont surmoulé.
|
|
Sujet : chargeur Nouveau | De f1ftp Le 25-02-2009 à 19:32 sta |
|
Juste un problème de lunettes
| |
|
Sujet : chargeur Nouveau | De f1ftp Le 25-02-2009 à 19:34 sta |
|
Oups j'avais pas regardé les ponts auxiliaires
|
|

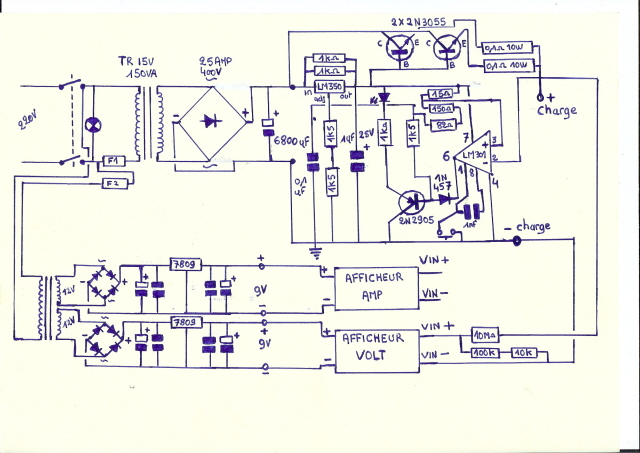

Sujet : chargeur Nouveau | De patrick41 Le 25-02-2009 à 19:37 sta |
|
pour l'alimentation 12v
ca fonctionne
erreur sur schema
je le remet a jour
merci
patrick41
|
|
Sujet : chargeur Nouveau | De MICHEL Le 25-02-2009 à 19:44 sta |
|
Peut être faudrait il essayer le montage d'abord, il peut ête testé sans l'afficheur dans un premier temps.
La valeur de la résistance shunt de 0, 2 Ohms est elle donnée par la doc de l'afficheur ?
|
|
Sujet : chargeur Nouveau | De patrick41 Le 25-02-2009 à 20:00 sta |
|
pour essaye le montage faut il mettre une charge en sortie
|
|
Sujet : chargeur Nouveau | De MICHEL Le 25-02-2009 à 20:07 sta |
|
C'est vrai, par exemple une lampe auto 12 v 45 ou 55w pour commencer.
|
|
Sujet : chargeur Nouveau | De jackoe Le 25-02-2009 à 20:34 sta |
|
"Il me semble qu'il y a aussi un problème sur les ponts de diodes 12V..."
"Juste un problème de lunettes"
Exact !
|
|
Sujet : chargeur Nouveau | De f1ftp Le 25-02-2009 à 21:37 sta |
|
Ben oui
|
|
Sujet : chargeur Nouveau | De patrick41 Le 26-02-2009 à 05:32 sta |
|
bonjour a tous
j'ai fini de brancher les composants du chargeur
j'ai branche une ampoule de12v 60/55 watts en prennant les deux filamants
donc 115w au demarage la resistance 0,2 homs 25w a chauffee
je l'ai donc supprime
remise en route pendant 3 heures l'ampoule s'allume fortement
les transistors se comporte bien et je peux mettre la main sur tout les radiateurs
j'ai pris des messures entre le chargeur et la lampe
intensitee 9amp
tension 11v
le lm350 ne chauffe pas du tout et la led ne s'allume pas
cela fonctionne t'il normalement
pourriez vous me dire a quoi sert le lm301
merci
patrick41
| |
|
Sujet : chargeur Nouveau | De MICHEL Le 26-02-2009 à 14:15 sta |
|
L 'échauffement de la resistance shunt est normal.
P = r x ( i )2 soit dans le cas présent 0,2 x 81 = 16 watts.
Sa dissipation est de 25w, d'après le schéma, donc pas de souci de ce côté là.
Prévoir simplement un emplacement adapté.
Sinon, voir sur la notice technique de l'ampèremetre digital si on peut modifier sa configuration pour un shunt de 0,1 Ohm.
Voir également la doc de la régulation:
Pour recharger une batterie de 12 V, il faut prévoir 14,5 v
|
|
Sujet : chargeur Nouveau | De Le noir Le 26-02-2009 à 17:18 sta |
|
bonjour
Le LM 301 est un ampli OP, (monté en comparateur) il sert à faire allumé la led à un certain niveau de tension
|
|
Sujet : chargeur Nouveau | De slouptoouut Le 26-02-2009 à 18:05 sta |
|
Bonjour,
j'interviens, un peu tardivement , pour dire :
-que j'ai eu à réaliser un chargeur pour chariot élévateur , similaire a votre cas , en plus puissant et en 24V .
la tension délivré par le chargeur est de 29V pour charger une batterie 24V , et le courant en début de charge de 37 A !
Les diodes sont, dans mon cas, de grosses diodes fileté de 40A en boitier DO4 (qui travaille pres de leurs limites, mais heureusement le courant décroit assez vite) et les transistors sont 6* 2N3442 (plus puissant que le 2N3055)
Il ne faut pas supprimmer la résistance shunt de mesure du courant de charge ! dans votre cas c'est une "vraie résistance de 0,2 ohms 25W , et dans le mien ou le courant est bien plus élevé, elle est réalisé par quelques spires de gros fil électrique (le nombre de tour a été ajusté pour tomber sur la valeur adéquate, de quelques dizaines de milliohms , des valeurs aussi basses étant introuvables chez un marchand de composants !)
Il vaut mieux en effet prévoire une temporisation de fin de charge , cette temporisation étant dans mon cas réalisé avec un circuit intégré compteur + horloge HEF4060 commandant un relais (par l'intermédiaires de transistors adéquats) relais qui coupe carrément le primaire du transfo (dimensionné large , transfo de 1600 VA et relais 16 A ...)
Un bouton poussoir (10A, diamètre 22, Télémécanique, avec 2 éléments contacts) permet d'armer le relais et le montage (un élément contact shunte le contact du relais de fin de charge pour permettre a l'ensemble de démarrer puisque le montage se coupe lui même le courant lorsque le relais retombe , l'autre contact sert à la R A Z du compteur)
sloup
|
|
Sujet : chargeur Nouveau | De Bernard tsf Allier Le 26-02-2009 à 18:39 sta |
|
Bonsoir.

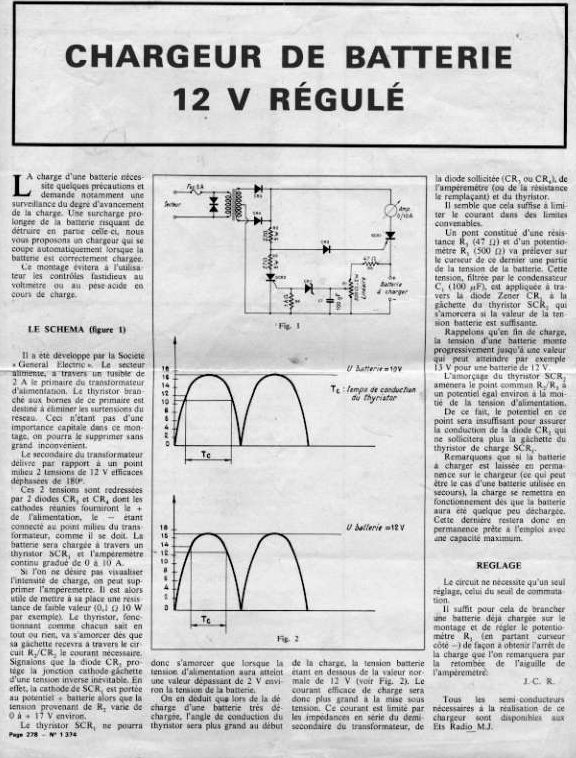

Un schéma de chargeur paru dans Electronique pratique il y a une trentaine d'années.
Ce chargeur peut rester en permanence sur la batterie, la tension de fin de charge étant réglable.
Cordialement.
| |
|
Sujet : chargeur Nouveau | De patrick41 Le 26-02-2009 à 18:55 sta |
|
bonjour a sloup
et les autres bien sur
merci pour tes conseills
j'ai retire le chunt pour prendre des messures
j'ai pris la tension sortie redresseur (15 v pour 18 donne sur le schema)
j'ai remplace le transfo de 15v 150va par un18v 150va
j'ai maintenant 19v sortie redresseur et 13v a la lampe
il me manque encore 1,5v
si j'ai bien compris c'est le lm350 qui defini ma tension par adj
peu t'on changer une resistance ou monter un potar pour avoir 14,5v
|
|
Sujet : chargeur Nouveau | De slouptoouut Le 26-02-2009 à 19:33 sta |
|
Bonjour,
oui, on peut monter un potar pour ajuster la tension (montage en pont diviseur avec résistance fixe de 150 à 220 ohms entre "adj" et "s" et potar de 1000 à 2200 ohms entre "adj" et masse ) si besoin, j'ai des potar de 2200 ohms, 10 tours (pour un ajustage de précision ...)
sloup
|
|
Sujet : chargeur Nouveau | De f1ftp Le 26-02-2009 à 19:36 sta |
|
Bonsoir à tous
La tension de sortie d'un lm350 se règle par deux résistance R1 et R2 suivant la formule:
Vo = 1,25(1+R2/R1)
dans votre schéma R1 est la chaine 15-150-82 Ohms et R2 les deux 1,5 Kohms sur la broche adjust
Pour augmenter la tension il suffit d'augmenter la valeur d'une des deux résistance de 1,5k ou mettre un potar de 2,2kohms a la place de l'une d'elle.
Philippe
|
|
Sujet : chargeur Nouveau | De patrick41 Le 26-02-2009 à 19:57 sta |
|
j'ai rempkace les deux resistances
par une de 3,9khoms j'ai une tension de 13v7
par une de 6,6khoms une tension de 13v83
je suis largement au dessus des 3,7khoms
peut on encore augmementee la valeur
si oui jusqu'ou
|
|
|
