Sujet : TSF inconnue Nouveau De figaro31  Le 02-03-2009 à 23:12 sta

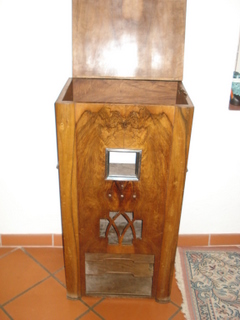

    Je suis à la recherche d'un schéma de cette radio.
    Merci d'avance si vous pouvez me donner la marque et l'année.





Sujet : TSF inconnue Nouveau De figaro31  Le 02-03-2009 à 23:18 sta

    Autres photos du même poste inconnu




Sujet : TSF inconnue Nouveau De Pierrot du 82  Le 03-03-2009 à 03:25 cms

Pour la date : 1933-1935

Dominique, il faudrait donner les références des tubes, et vos photos sont vraiment trop petites...

Pour retailler les images à 150KO, limite du forum, un utilitaire gratuit VSO Image Resizer :

http://www.vso-software.fr/products/image_resizer/image_resizer.php?lang=fr





Sujet : TSF inconnue Nouveau De figaro31  Le 03-03-2009 à 23:09 sta

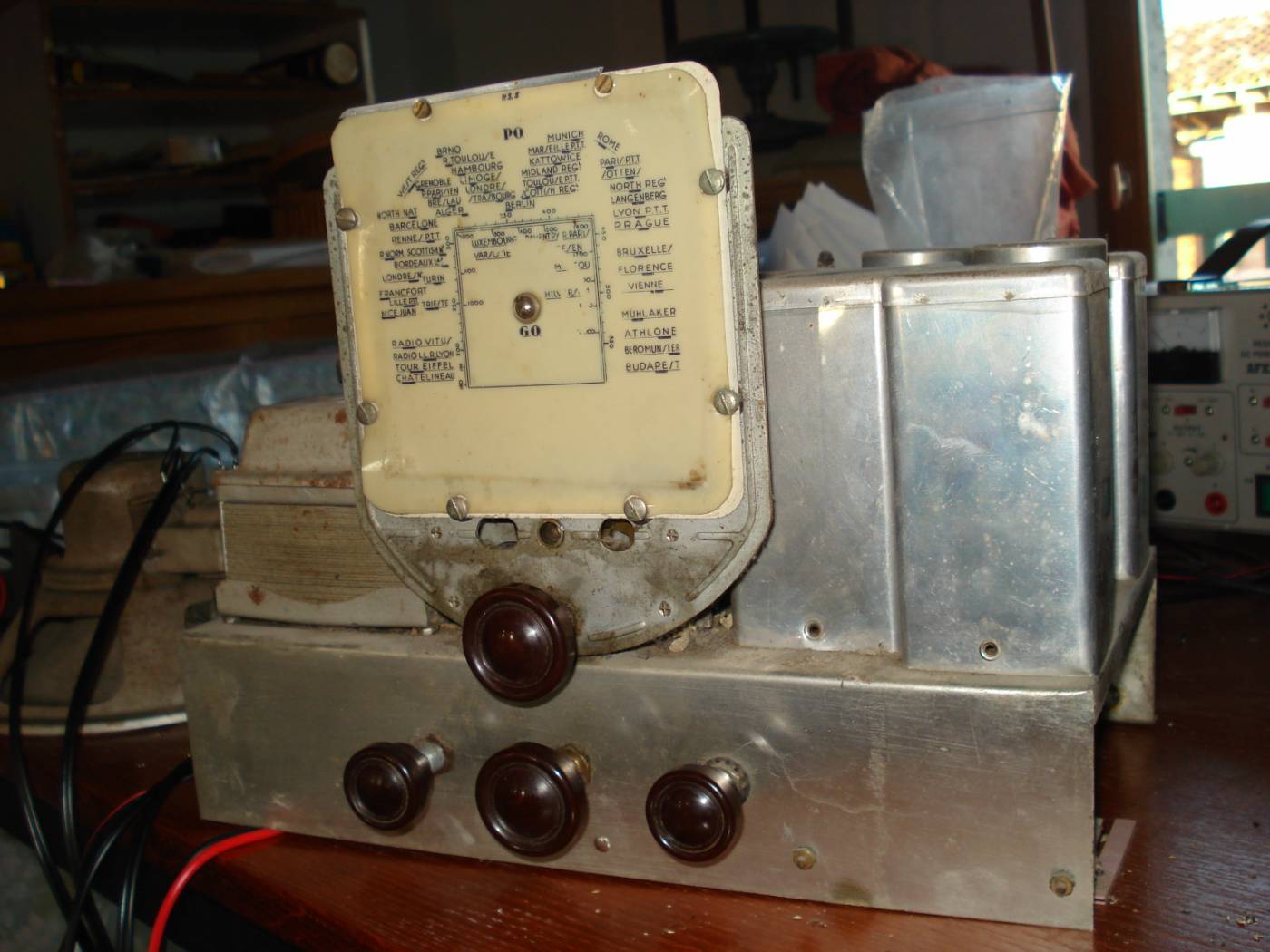

    Merci pour le conseil. Voici quelques images plus grandes.
    Pour les lampes je vais démonter les capots et je fournirai les références





Sujet : TSF inconnue Nouveau De figaro31  Le 03-03-2009 à 23:09 sta

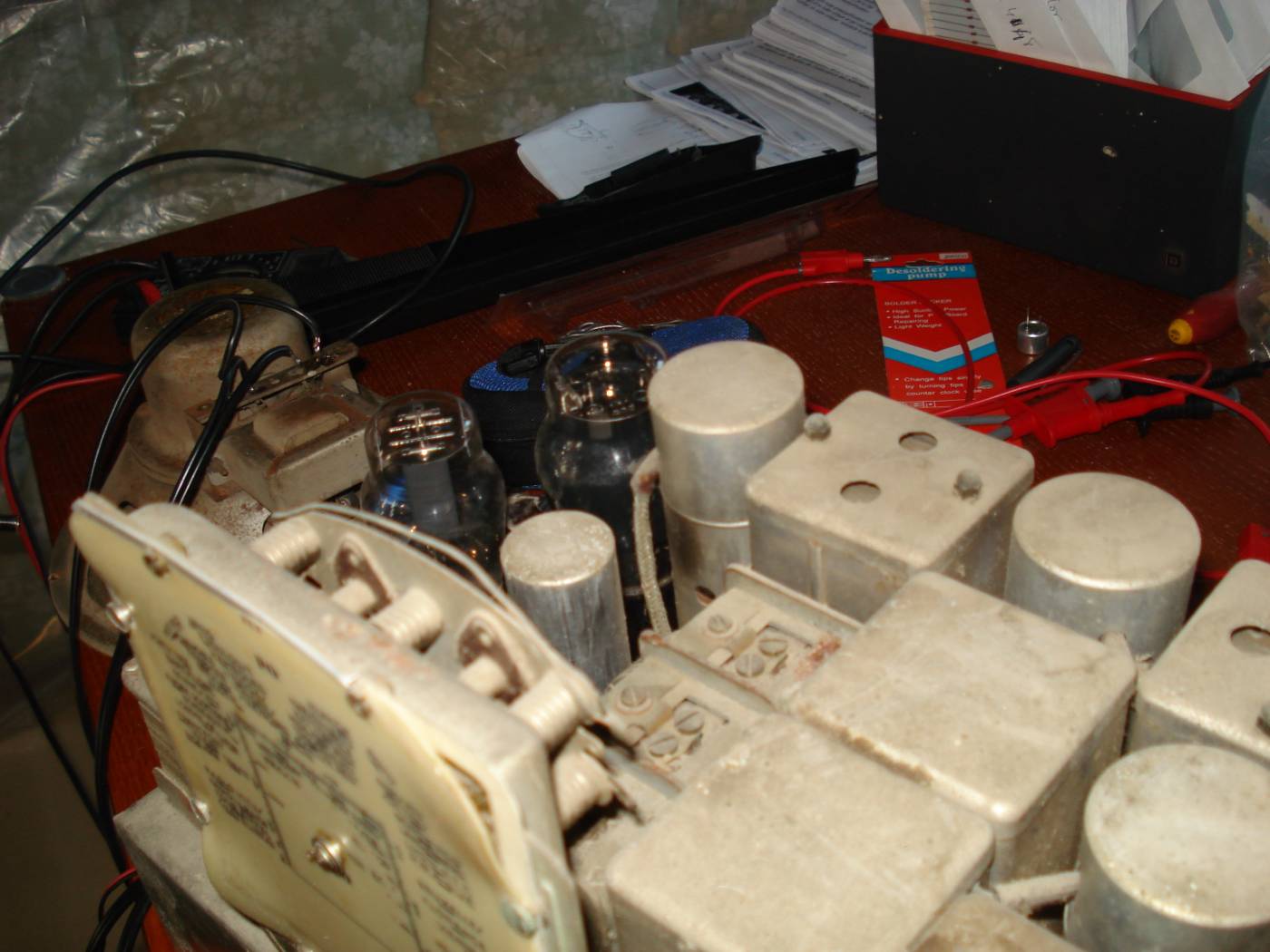

    Autres photos




Sujet : TSF inconnue Nouveau De figaro31  Le 03-03-2009 à 23:10 sta

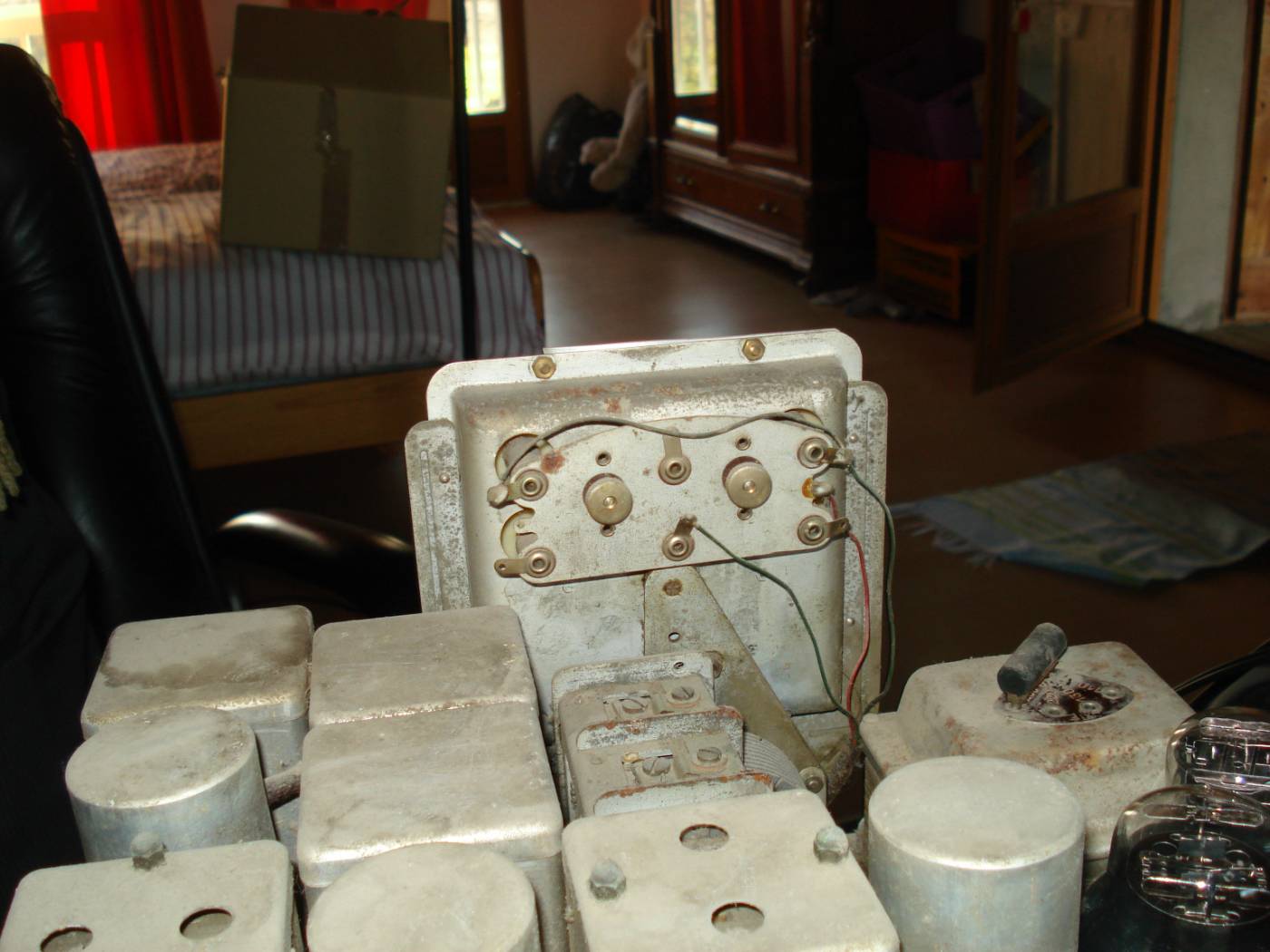

    Dernière photo




Sujet : TSF inconnue Nouveau De figaro32  Le 09-03-2009 à 10:14 sta

    J'ai profité du Week End pluvieux pour opérer la TSF.
    Les lampes trouvées sont : MAZDA 2B7, MAZDA 58, MAZDA 2A7, Philips 80.

    Je cherche donc le schéma de cette radio.

    Merci d'avance pour vos informations susceptibles de m'aider à découvrir la marque de ce modèle.



Sujet : TSF inconnue Nouveau De Jacques (webmestre)  Le 09-03-2009 à 10:51 sta

    Il y a combien de lampes au total ?
    Il manque au moins la 47.


Sujet : TSF inconnue Nouveau De figaro32  Le 09-03-2009 à 17:32 sta

    J'ai compté 6 lampes. Les 2 qui ne sont sous des caqpots antiparasites sont des philips 80 mais elles sont un peu effacées.

    Cdt


Sujet : TSF inconnue Nouveau De JC Négret  Le 09-03-2009 à 18:19 sta

    Une seule valve 80 suffit largement pour ce poste.
    L'autre doit être une BF finale, soit une 47 ( probable ) soit une 45 qui a effectivement 4 broches comme la 80.

    Il y a donc deux 58 ?


Sujet : TSF inconnue Nouveau De Alain Legros  Le 09-03-2009 à 19:31 sta

    Bonsoir.
    Non 2A3 et 80 oui.
    Alain.


Sujet : TSF inconnue Nouveau De Alain Legros  Le 09-03-2009 à 20:53 sta

    Voici pourquoi:


Sujet : TSF inconnue Nouveau De Alain Legros  Le 09-03-2009 à 20:54 sta

    Avec les liens, c'est mieux.

    2A3

    2A5


Sujet : TSF inconnue Nouveau De JC Négret  Le 09-03-2009 à 21:24 sta

    Si elles sont toutes les deux à 4 broches ( sous réserve de confirmation de la part de figaro 31 ou 32 ), la 45 est tout à fait OK:

    Poste équipé 45


Sujet : TSF inconnue Nouveau De JC Négret  Le 09-03-2009 à 21:47 sta



Sujet : TSF inconnue Nouveau De Alain Legros  Le 09-03-2009 à 23:04 sta

    Oui, oui.

    Une 2A5 est une pentode à chauffage indirect = filament 2 broches plus une pour la cathode associée à G3, plus une autre pour la G2 et 2 autres pour G1 et l'anode donc 6 broches.

    Une 2A3 est une triode à chauffage direct = 2 broche pour le filament, 1 broche pour G1 et une dernière pour l'anode donc 4 broches.


Sujet : TSF inconnue Nouveau De JC Négret  Le 10-03-2009 à 12:38 sta

    Oui, oui, ça, nous le savons. ( de Marseille )


Sujet : TSF inconnue Nouveau De slouptoouut  Le 10-03-2009 à 18:54 sta

    Oui ... Mais , vous ne le saviez peut être pas (ou pas tous !) il a existé une pentode BF à chauffage indirect sous 2,5V , de caractéristiques équivalente à la 2A5 , mais avec un culot ... à 5 broches toutes du même diamètre (cathode+ grille3+ un coté du filament reliés !)8-()

    Sloup


Sujet : TSF inconnue Nouveau De MICHEL  Le 10-03-2009 à 21:19 sta


    Version 2

    Nous le savons de toilette ( Boby Lapointe)[:ouin:]


Sujet : TSF inconnue Nouveau De Alain Legros  Le 11-03-2009 à 19:07 sta

    Version 3

    Nous savons à barbe, que vous en faites un plat (à barbe)

    La finale est une 2A3 !
