| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De patrick94 Le 22-03-2009 à 20:17 sta |
|
Bonjour à tous.
Ce n'est pas tout à fais le theme du forum mais c'est quand meme de la radio vintage et je sais que certains radioamateurs frequentent le forum et pourraient eventuellement me rediriger vers un site plus specialisé que je n'ai pas reussi à trouver.
Voilà aujourd'hui j'ai recuperé un emetteur recepteur portable de marque CSF ref : TMF 913 et je souhaite recuperer son schema.
c'est un bande VHF 80 mhz FI à 12,8 mhz je crois.
Merci d'avance pour vos reponses.
Patrick 94.
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De ON5MJ Le 22-03-2009 à 21:28 sta |
|
Il y en a un sur ib mais pas de schéma mentionné. Sinon cela a l'air très rare au point que Google n'en parle pas sauf celui en vente.
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De j f k Le 24-03-2009 à 21:20 sta |
|
Bonsoir
j'ai de la doc sur plusieurs autre TMF mais rien dur le 913, juste des infos sur le poids dimensions fréquences etc.
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De MICHEL Le 24-03-2009 à 22:21 sta |
|
Une partie de la série T M F de Thomson était agrée par l'administration.
C'était un appareil 80 Mhz puissant et particulièrement robuste, avec chassis aluminium pour résister entre autres au test d'écrasement.
Mais le 913 m'est inconnu.
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Jean Pierre T Le 25-03-2009 à 00:40 sta |
|
J'ai connu et utilisé cet appareil dans les années 73 et suivantes.. effectivement bande des 8o mhz et antenne style "baleine de corset" longue et souple...
Jean Pierre T
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De j f k Le 25-03-2009 à 20:35 sta |
|
Bonsoir

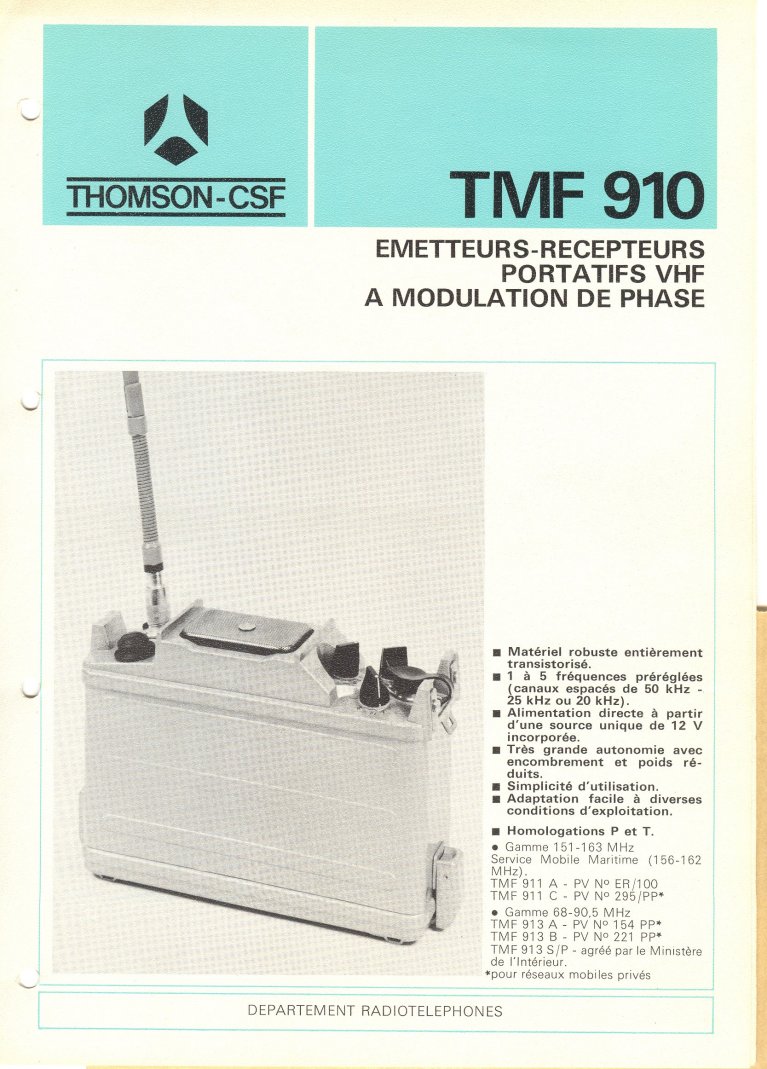

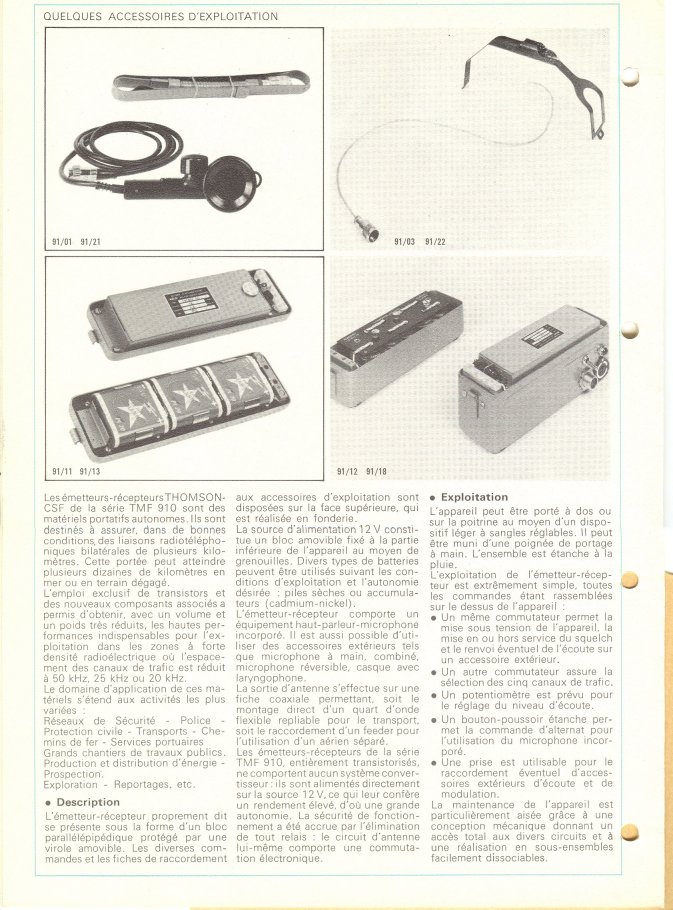

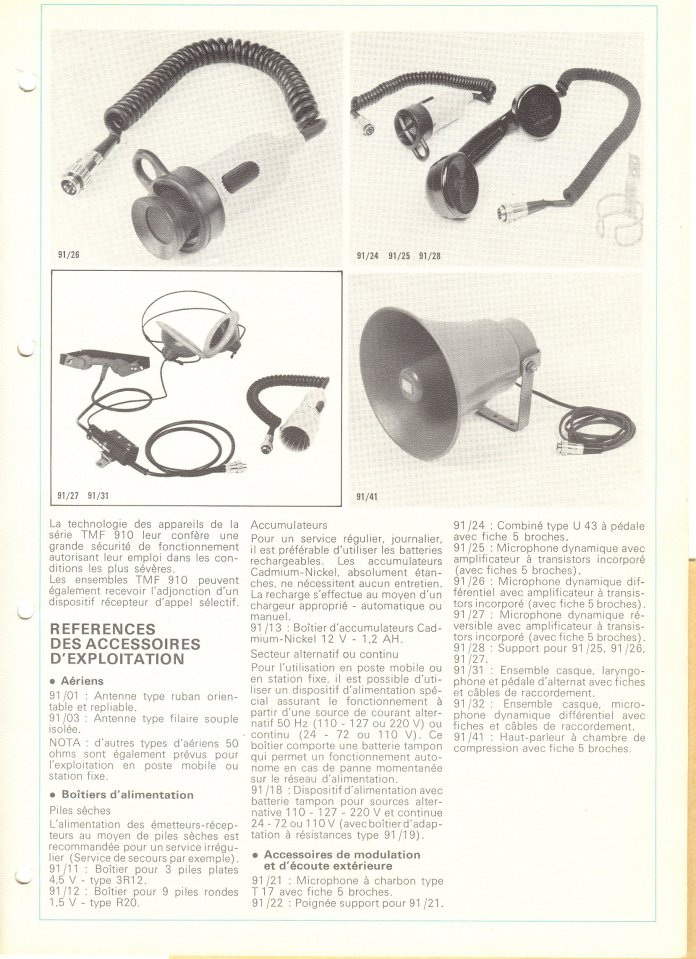

Voilà tout ce que j'ai trouvé sur ce poste pour l'instant, c'est un dépliant en 4 images
| |
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De j f k Le 25-03-2009 à 20:37 sta |
|
| |
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De j f k Le 25-03-2009 à 20:39 sta |
|
| |
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De j f k Le 25-03-2009 à 20:39 sta |
|
| |
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De patrick94 Le 26-03-2009 à 22:57 cms |
|  |
Bonjour j f k.
Merci pour cette documentation que je me suis empressé de mettre sur papier, apparament il me manque un quartz en FI et je crois qu'il y en a deux (en FI) et je n'ai pas compris pourquoi, un seul doit suffire 12,800 + ou - 455khz = freq du quartz mais il en faut un autre, je ne parle pas de ceux qui sont dans la rangée des 5 canaux qui determinent les frequences de travail par multiplication de x fois la frequence du quartz, je ne connait pas le multiplicateur de cet appareil ni en rx et ni en tx c'est la bande 80 mhz, par contre si vous avez d'autres schemas et pas celui-ci j'ai aussi un MF901 CSF qui est plus ancien qui fonctionne avec des lampes subminiatures et transistors pour la BF et le convertisseur HT car l'appareil fonctionne en 6 volts, j'ai aussi des TMF217 toujours CSF (talkie) eux plus recents mais le schema serait aussi très bien venu, voilà d'habitude je suis plus porté sur les radios à lampes portables que je collectionne mais j'aime beaucoup la fabrication de ces transceiver CSF vintage.
Cordialemen Patrick 94.
| |
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 05-03-2010 à 10:08 sta |
|
Bonjour patrick94 & jfk ![[:Hi:]](s12.gif)
pour Patrick,
Voici mes réponses qui arrivent un peu tard peut être:
Il y a 2 fréquences intermédiaires (FI), car il est plus commode de faire de la démodulation sur une fréquence basse comme 455kHz,
mais si on utilisait qu'une seule FI à 455kHz, le poste capterait la fréquence Fr = Fquartz + 0,455 MHz, mais également la fréquence dite "image" Frimg = Fquartz - 0,455 MHz, qui serait très difficile à filtrer car espacée de seulement 910kHz de la fréquence à recevoir !
Aussi utilise t on en générale 2 FI, par exemple
- une à 12,8MHz (10,7MHz est souvent utilisée aussi), comme ça la fréquence "image" est espacée de 25,6MHz et est alors facile à filtrer pour le TMF 913 qui à une "bande passante" de l'ordre de 1MHz pour ces 5 canaux.
- puis une 2ème FI assez basse (ex 455kHz) pour faciliter la démodulation.
Certains récepteur moderne ont parfois 3 FI, dont la 1ère fait quelques centaines de MHz.
Pour le facteur multiplicatif des quartzs d'émission, il est de 12 il me semble sur les TMF 913.
Pour jfk,
je trouve ta fiche de THOMSON-CSF très intéressante, merci de l'avoir mise en ligne.
En as tu d'autres sur les postes de Thomson, TMF ou autres?
Je cherche par exemple les TMF 620, 670, 920, 970.
Avec mes remerciements.
Cordialement
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 05-03-2010 à 16:55 sta |
|
Bonjour,
j'ai la doc d'origine complète (MF-913P).
Dans la liste des pièces, il y a les quartz :
Y-601 à 605 = FE / 12
Y_621 à 625 = FR - 12,8 MHz
Y_401 = 2eme changement = 12,345 ou 13,255 MHz
Je peux faire quelques scans, mais le schéma doit faire presque 1 m², ce sera plusieurs photos à assembler. Mon scanner est dans un placard, le schéma ne rentre pas.
C'est un FM ancienne norme à bande large.
Excursion = + - 15 KHz
sélectivité à 6 dB = 36 KHz
BF = 100 mW
HF = 1 W
sensibilité = 1,5 µV pour S/N 26 dB (1 KHz à 20 KHz d'excursion)
Commutation antenne à diodes
Michel...
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 05-03-2010 à 16:58 sta |
|
Je rajoute que la notice précise = s'applique aux appareils dont le numéro de série est égal ou supérieur à 1651.
Mais quelle est la différence, I don't know.
Michel...
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De j f k Le 05-03-2010 à 17:11 sta |
|
Bonjour
Le problème avec ces schémas électroniques c'est qu'il y en a toujours un au moins qui fait le mètre carré.
Pour ce genre de doc je regarde et je te réponds directement
Cordialement
Francis
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 05-03-2010 à 17:14 sta |
|
Bonjour F6FLC,
Le MF-913P de CSF date de quelle année?
Avant 1968 non? puisque qu'après 1968 CSF à fusionné avec THOMSON et le poste a été renommé TMF 913S/P non?
Je suis intéressé par les photos de la doc.
Cordialement
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De gaston Le 05-03-2010 à 17:50 sta |
|
bonjour
j'en ai un en bon état , visible dimanche à la bourse de Clamart.
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 06-03-2010 à 18:57 cms |
| |
Bonjour,
Je vais faire ça la semaine prochaine.
Pour la date, j'étais dans l'Armée de l'Air en 1965, nous avions eu la visite de techniciens de STI (police) qui devaient installer un relais pour telex, ils m'avait montré cet appareil qui venait de sortir. Donc de 65 ou avant.
Je vais voir si la doc en dit plus.
A suivre...
Michel...
| |
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 06-03-2010 à 19:11 cms |
| |
Sur la doc il y a le sigle Thomson-Csf et la doc est marquée =
Edition : Janvier 1970.
Mais l'appareil décrit est un MF et non un TMF
Michel...
| |
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Jean Pierre T Le 06-03-2010 à 19:36 sta |
|
"nous avions eu la visite de techniciens de STI *(police) qui devaient installer un relais pour telex"....
Zut nous sommes découverts.... N'est ce pas camarade?
Allez encore un peu de nostalgie.... Si il y en a encore ici... slt de "FIT533"
Pour info "*": Service des Transmissions de l'Intérieur
Jean Pierre T
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 06-03-2010 à 21:02 sta |
|
Bonjour,
merci pour les photos.
Vous avez eu les plans 5ans plus tard si je comprend bien.
Le relais telex c'etait pas avec ce matériel j'imagine?
Bonjour FIT533, je n'ai pas reçu cet indicatif, trop jeune, mais je crois deviner que vous étiez à bordeaux
Cdmt
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Jean Pierre T Le 07-03-2010 à 00:19 sta |
|
Pour FH Modulaire.... gagné!
Jean Pierre T
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 07-03-2010 à 13:08 cms |
| |
Bonjour,
En fait, ça s'est passé au Mont Caume en 1965 au dessus de Toulon où j'étais dans une base Radar et gonio de l'Armée de l'Air, annexe de la Base radar de la presqu'ile de Giens qui a été reprise par la Marine depuis.
Et le STI est venu (deux personnes) pour installer un relais RTTY en 85 MHz vers la Corse.
Tout ce que je me rappelle, c'est que j'avais été impressionné par les QQE06/40 aux anodes rouges car en émission permanente. Mais la doc du 913 (c'était la 1ère fois que je voyais un transceiver transistorisé) m'a été donnée par un retraité Niçois du STI il y a peut être 5 ou 10 ans quand il a vidé ses tiroirs.
Il m'avait aussi donné un 913 avec son micro T-17, mais n'étant plus collectionneur (plus de place), je l'avais vendu à un vide grenier.
Michel...
| |
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 07-03-2010 à 16:18 cms |
| |
Bizarre, que ce soit sur mon PC fixe comme sur le portable, les "aller à la ligne" ne sont pas pris en compte.
Michel...
| |
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Phil Le 07-03-2010 à 17:22 sta |
|
C'est parce qu'il vous faut poster en version forum standard au lieu d'IE...
Faites un essai !
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 07-03-2010 à 17:30 sta |
|
Bonjour,
Impressionnant comme liaison, 250 à 300km si je ne me trompe, malgré les hauteurs elle était sans doute à la limite de la rotondité de la terre, en 85MHz c'est presque de la liaison troposphérique.
A part les lampes, vous souvenez vous du poste radio? Un CSF MF? ou une autre marque?
Les antennes devaient être des yagi à fort gain?
La liaison a été durée de nombreuses années?
Cdlmt
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Pierrot du 82 Le 07-03-2010 à 18:03 cms |
| |
Bonsoir, j'ai fait la liaison 144 avec 7X2SMA à Alger depuis le Mont Caume à Toulon, 0,5 W à 1 W HF (Tx sur piles, antenne 9 éléments Yagi.)
Ça devait être en 1972...  et les militaires avaient abandonné le Mont Caume depuis logtemps.
| |
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 08-03-2010 à 10:31 sta |
|
Bonjour Pierrot du 82,
bravo pour le record de l'époque, 700km c'est bien au-delàs de l'horizon radioélectrique, même à 800m d'altitude. J’ai effectivement lu que plusieurs records RA ont été établit depuis le Mont Caumes.
En 144MHz avec 1W et 13dBi, même avec l’altitude, la liaison de 700km était forcément due à un phénomène troposphérique exceptionnel (comme des prévisions sont données ici), voir meteor scatter?
Mais pour établir des liaisons troposphériques permanentes, les militaires utilisaient en UHF & SHF deux paraboles en diversité de 5 à 15m de diamètres soit des gains de l'ordre de 30 à 50dBi et des émetteurs de l'ordre du kW.
Comme la Corse est parfois à vu du mont Caumes sous certaines conditions météo (il me semble l'avoir lu?)
La liaison d'environ 250km doit être juste à la limite théorique de porté radio, presque troposphérique ?
Je me demandais donc, pour établir une telle liaison permanente en 85MHz,
quel était le matériel utilisé en 1965 avec les lampes QQE06/40, avec quelle puissance et quelles antennes?
Cordialement
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 08-03-2010 à 15:52 cms |
| |
Bonjour,
Phil, je ne vois pas ce que ça veut dire. J'ai une fenêtre "répondre à ce sujet", rien de plus. J'utilise Firefox, sur d'autres forums je n'ai pas ce pb.
Au sujet de l'Algérie, je l'ai également contacté avec 1/5 W sur 144 depuis le Cap d'Antibes à 70 m d'altitude !
Mais au Mt Caume, je n'avais pas encore la licence.
Pour le relais 85 MHz, c'est vague ! Il me semble qu'il y avait des yagis 3 ou 4 éléments, les émetteurs étaient en rack 19" et les QQE à l'horizontale. Ils avaient mis ça dans notre radôme gonio en fibre. Mais quitté le Mt Caume peu après et l'Armée de l'Air a abandonné le site peu après. Depuis il y a eu des installations France Télécom.
http://pagesperso-orange.fr/oguillard/
Sur la photo N°1 du Mt Caume, on voit le radôme gonio dans lequel était installé le relais STI.
Mais la liaison avec la Corse était 100% car là bas c'était aussi en point haut, je crois Serra di Pigno à Bastia mais pas sûr.
J'ai un bon copain au STI de Marseille, il doit avoir l'historique.
En hertzien, on avait la liaison Giens/Mont-Agel avec un relais à Notre Dame des Anges dans les Maures.
Michel...
| |
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Jacques (webmestre) Le 08-03-2010 à 18:20 sta |
|
Je confirme Michel, vous utilisez le forum CMS avec Firefox, c'est ce qui provoque la panne.

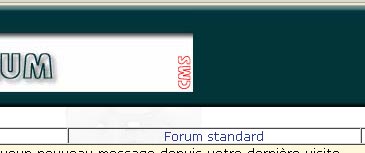

Avant tout, cliquer sur forum standard (voir image ci-contre).
| |
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 08-03-2010 à 18:49 sta |
|
Bonjour F6FLC,
merci pour ces précisions.
Cette période des années 50/60 en radiocom m'a toujours intéressé.
Le radome c'est le sorte de petit abri surmonté d'une sorte de cône au sommet du rocher tout à gauche sur la photo du lien ci-dessous?
http://pagesperso-orange.fr/oguillard/caume_1.htm
Les antennes yagi 85MHz devaient être à l'extérieur du radome vu sa taille?
Pour les rack 19", ça n'y ressemble pas trop mais ce ne serait pas le MF853 qu'on voit sur les photos du bas de l'article du lien ci-dessous?
Article CSF MF 853 & 723 de 1961
Les lampes étaient elle visibles en permanence ou seulement lorsqu'une partie étaient démontée?
Pour la liaison hertzienne Giens/mont -Agel c'étaient déjà des FH avec parabole en SHF ou des yagi VHF/UHF?
Et encore une dernière si je peux me permettre, pourquoi l'armée de l'air a-t-elle abandonnée si tôt le site, les installations radio ne devaient dater que des années 50?
Les progrès des autres radars (mont-Agel, ....) l'ont rendu si vite obsolète?
Cdlmt
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 09-03-2010 à 00:05 sta |
|
Bonjour,
j'ai trouvé forum standard, je n'avais pas vu.
C'est exact, dans l'abri il y avait le récepteur Sadir Carpentier R-298 muni de l'option gonio.
Sous le radôme, il y avait les quatre dipôles gonio, à leur base un moteur faisait tourner le couplage. La station et les ateliers étaient dans un tunnel sous le sommet. On avait également une balise tacan.
Les yagis étaient dehors. Le relais, je ne me rappelle plus. Je me rappelle que les QQE étaient à hauteur de poitrine, mais c'était peut être sur une tablette. Ouvert, fermé ? Sais plus !
Le plus amusant, c'est que lorsque le STI a abandonné le Secours en Montagne en 85 MHz, c'est moi qui ai repris la partie technique en bénévole, et j'entretiens le nouveau réseau 150 MHz (5 relais et 10 refuges) des Alpes Maritimes géré par une assoc 1901, et je vois de temps en temps l'ancien qui a installé ça dans les années 60 !
Au départ, le Mont Caume était une base gonio, puis Tacan, et ensuite radar expérimental pendant mon séjour. Les radars principaux était à Giens. Mais les progrès de Agel et Perpignan ont rendu ces installations obsolètes.
Mais pour rester dans le sujet, il me faudrait un mail pour joindre le schéma du 913.
Michel...
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 09-03-2010 à 00:10 sta |
|
Quand je dis "le relais je ne me rappelle plus", je parlais du modèle. Sinon, il (ou ils, je crois qu'il y en avait deux) le relais était à coté du récepteur gonio, il y avait de la place.
Et merci pour l'info "standard", c'est plus joli !
Michel...
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 09-03-2010 à 00:11 sta |
|
Et c'est encore le même, je n'ai pas répondu au sujet de la liaison Giens-Agel, c'était bien en FH-paraboles.
Michel...
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 09-03-2010 à 01:01 sta |
|
Merci, pour toutes ces infos,
un grand bravo pour le réseau associatif de secours en montagne.
mon mail thtshf at yahoo point fr.
A bientôt ici ou là
Cdlmt
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Jean Pierre T Le 09-03-2010 à 14:58 sta |
|
"Le plus amusant, c'est que lorsque le STI a abandonné le Secours en Montagne en 85 MHz".. C'était vers quelle année?...
Nous ici on a encore du 85.5.... mais il ne reste plus grand monde dessus....ça tombe en désuétude petit à petit...
Il doit rester quelques hôpitaux de la région avec quelques véhicules...
La propagation.... jadis.... avec notre E/R situé à côté de Bordeaux... le 1er dimanche de chaque mois en été...on captait les essais radio des SP de la Bretagne...
J'ai également le souvenir d'avoir "discuté" 5/5 avec un hélico PC qui faisait un transfert du côté de Strasbourg..
Jean Pierre T
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 09-03-2010 à 15:36 sta |
|
Bonjour Jean Pierre T,
les réception très lointaine sur le 85,5 c'était par le biais d'une base point haut déportée et haut perchée? ou par un E/R récepteur local?
Cdlmt
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 09-03-2010 à 15:58 sta |
|
Bonjour,
Au STI de Nice, il y avait un passionné qui s'en occupait, il a été muté et les autres ne s'en occupaient plus. Il y avait 2 points hauts sur 85,635 MHz, un par filaire et un par link 455/465 MHz. Le point bas était la Préfecture, de là partaient des liaisons filaires vers les pupitres des diverses bases.
Mais en 93/94 les Italiens ont mis une balise qui émettait toutes les 30 secondes sur l'entrée du 455 MHz et était retransmise partout. Plus personne ne veillait la fréquence. Le président de la Société de Secours en Montagne (assoc 1901) m'ayant vu souvent trafiquer via les relais amateurs m'a demandé conseil. Et c'est comma ça que tout a démarré en 1994.
Installation de cinq relais Motorola 150 MHz par Savoie Electronique, deux bases CRS, une PGHM, une à la Base Hélico Sécu, radios Yaesu et Icom dans les refuges, etc... et depuis ça fonctionne sans problèmes. C'est du 5 tons + CTCSS.
Les CRS ont des talkies Simoco et le PGHM des Mororola.
Michel...
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 09-03-2010 à 16:06 sta |
|
J'ai oublié en bases fixes le SAMU, le Codis et la Météo de l'aéroport de Nice.
Et un tas d'abonnés, guides, accompagnateurs, assoc de randonneurs, mais qui ont tous la réception bloquée si ce n'est pas eux qui déclenchent une alerte.
Chaque poste a son code propre quand il ouvre un relais son code s'affiche avec l'heure et quel est le relais ouvert sur le pupitre de la base CRS.
Michel...
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Jean Pierre T Le 09-03-2010 à 18:02 sta |
|
Pour FH: C'était une base déportée sur un pylone des douanes...(je ne me souviens plus de la hauteur!!).. nous on a toujours été style "coucou"..
La balise.... je l'avais oubliée celle là... le "tidelilip"... bien... casse pied... et je suis poli... mais chez nous c'était par moment...
On avait et on a toujours un point haut 85.5mhz à la Pierre St Martin... télécommandé en 450... mais pour combien de temps encore?
Jean Pierre T
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 09-03-2010 à 23:58 sta |
|
Bonsoir,
et le pauvre patrick 94 qui attend le schéma !
mais il me faut un mail pour l'envoyer en pièce jointe.
Michel...
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Totolagalène Le 10-03-2010 à 00:04 sta |
|
Pour l'adresse du mail, vous cliquez sur patrick94 (en rouge)
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Pierrot du 82 Le 10-03-2010 à 00:22 cms |
| |
La demande de Patrick94 date de mars 2009, ya plus le feu !
| |
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 10-03-2010 à 13:24 sta |
|
Bonjour,
à propo d'adresse mail,
F6FLC as tu bien reçu la mienne?
Cordialement
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 10-03-2010 à 13:41 sta |
|
Bonjour Jean Pierre,
c'est le tidelilip sur la 85,635 que décrit F6FLC que tu recevais par moment, ou tu le recevais en 450MHz ou sur la 85,5? Depuis bordeaux?
Cordialement
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De F6FLC Le 10-03-2010 à 14:53 sta |
|
Bonjour,
je n'avais pas vu la date !
Je lui enverrai quand même, il l'a peut être trouvé depuis.
FH, oui, j'ai noté
moi, c'est f6flcmicheel chez free point fr (il y a bien deux e )
La, balise, on n'a jamais gonioté, mais c'était plein pot au point haut (centre du département) et H24, bien qu'il y avait une directive (dièdre Kathrein) vers Nice au sud.
Je crois sur 454,6125 mais plus tellement sûr, retransmis sur 85,635.
Michel...
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Jean Pierre T Le 11-03-2010 à 13:45 sta |
|
Bonjour,
J'avoue que depuis le temps je ne me souviens plus trop.. mais si mes souvenirs sont exact ça "rentrait" en 400.... sur la Pierre qui réemettait en 85.5.. et cela nous "pourrissait" tout...
Jean Pierre T
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 11-03-2010 à 14:24 sta |
|
Et ben la coordination aux frontières, ce n'est pas vraiment ça!
Surtout pour un réseau de sécurité comme celui de la 85,5 avec ses transpondeurs 450MHz qui faisait partie du plan ORSEC il y a moins de 10ans.
La Pierre St Martin c'est loin de l'Italie? Si c'est trop loin peut être que c'était hors zone de coordination.
Mais pour la 85,635 et la "454,6125" dans le dep06 (ou 05) là c'est bel est bien dans la zone de coordination.
Cdlmt
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De Jean Pierre T Le 11-03-2010 à 15:42 sta |
|
La Pierre... c'est dans les Pyrenées
|
|
| Sujet : cherche schema emetteur recepteur csf tmf913 Nouveau | De FH Modulaire Le 11-03-2010 à 17:28 sta |
|
Ha, curieux pour le 450MHz sur une distance aussi longue?
Peut-être un équivalent en Espagne?
Ou alors d'Italie mais que de façon très épisodiques, lorsque que les conditions troposphériques favorisent grandement la propagation. Comme pour la liaison Mt Caumes-Alger en 144MHz de Pierrot du 82.
Cdlmt
|
|
|
Journaux du site au 22/08/2022 à 10:26
