| Sujet : Philips F5F74 Nouveau | De fredo280_0 Le 28-03-2009 à 19:35 sta |
|

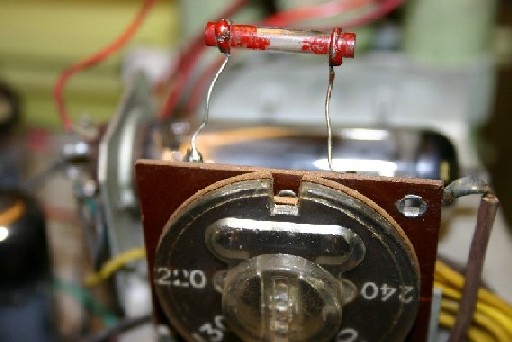

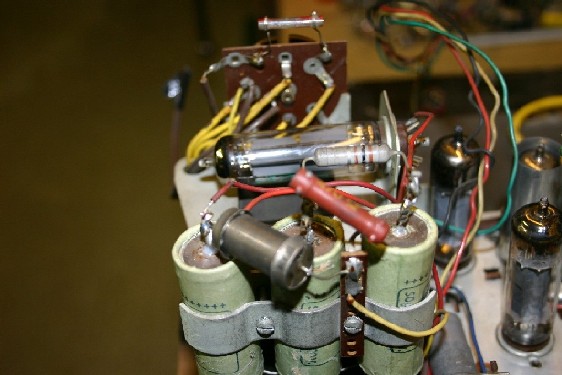

Bonjour, je suis à la recherche d'un schema pour Philips F5F74/02 AM/FM, je viens d'acquerir cet appareil, et suis en train de le refaire completement, de l'electronique à l'ebenisterie, hors, un doute, je pense qu'il s'agit d'un fusible, et si oui, de quelle valeur, sur le selecteur de tension, sur la partie superieure, il y a un composant qui resemble à un condensateur en verre, hors, le cable d'alim arrive sur ce composant, qui semble être coupé.si je mesure avec un ohmetre la resistance sur le cable d'alim, la resistance est infinie, hors, l'inter M/A sur le potentiometre, lui, il est bon. Si je mesure à l'ohmetre la resistance apres ce composant, je semble bien mesurer la resistance d'un transfo d'alim.
Hors, le doute m'habite...Sinon, je viens de refaire les 3 condos d'alim de 47µ, 350V, je pense que c'est à peu pres tout ce qu'il y a à faire avant la mise sous tension.
Merci de votre aide.
Cordialement, Frederic
|
|
| Sujet : Philips F5F74 Nouveau | De Pierrot du 82 Le 28-03-2009 à 20:12 cms |
|  |
Ça pourrait bien être un bête fusible sous verre de 3A, dimensions 5X20 mm...
Avec une photo, c'eut été parfait !
" je pense que c'est à peu pres tout ce qu'il y a à faire avant la mise sous tension."
Vous avez oublié le condo de liaison préampli BF --> finale...
| |
|
|
| Sujet : Philips F5F74 Nouveau | De Jean-Michel Le 28-03-2009 à 20:31 sta |
|
Bonsoir
Ce récepteur est décrit ici
Je peux vous envoyer le schéma de base.
Je ne sais pas ce que l'exécution "/02" a de spécial.
Si vous voulez la doc (6 pages) je vous l'envoie par courriel.
A+
Jean-Michel
|
|
| Sujet : Philips F5F74 Nouveau | De fredo280_0 Le 28-03-2009 à 22:07 sta |
|
Bonsoir et merci pour vos informations,
Je pense effectivement que ce doit être un fusible, car 1 des 2 brins de la fiche secteur 220v arrive directement à l'entrée de ce composant, puis, en sortie, ataque directement le transfo d'alim via le selecteur 110/130/220/240v. Je n'avais jamais vu ce genre de composant, malgres que j'ai depanné beaucoup de TV, et de la Hi fi à transistors.
Par contre, un schema serait la bienvenue, car c'est mon 1er TSF que je restaure, je ne voudrais pas faire de betises.
Sinon, je pense que l'appelation /02 veu peut-être dire " STEREO ", mais avec 1 seule EL84 et 2 HP montes en series, je ne vois pas trop comment on pouvait faire de la stereo ainsi...bref, un grand merci d'avance au personnes pouvant m'aider.
C'est exactement l'appareil decrit dans le lien fourni par Jean-Michel.
Merci à vous, cordialement, Frederic
|
|
| Sujet : Philips F5F74 Nouveau | De fredo280_0 Le 28-03-2009 à 22:08 sta |
|
Pas d'envoi de photos possibles ce soir ?? fichier = 94ko .
Bonne soirée, Frederic.
|
|
| Sujet : Philips F5F74 Nouveau | De totolagalène Le 28-03-2009 à 22:24 sta |
|
Quand on trouve un fusible grillé, la première chose à faire n'est pas de le remplacer mais de trouver pourquoi il a grillé. ![[:Hi:]](s12.gif)
|
|
| Sujet : Philips F5F74 Nouveau | De slouptoouut Le 28-03-2009 à 22:33 sta |
|
Bonjour,
le tube en verre en série avec le sélecteur de tension est bien un fusible, on peut le remplacer par un support de cartouche 5*20 à souder + un fusible T 0,5 A
Le suffixe dans l'appellation " **/02" indique en général une variante d'une présentation "plus luxueuse" que la version de base (en général , simplement une différence purement "cosmétique" dans la forme, la finition, ou la couleur , de l'ébénisterie ...) mais nullement qu'il s'agisse d'un appareil stéréo (même chassis, même montage , bien entendu monophonique )
sloup
|
|
| Sujet : Philips F5F74 Nouveau | De fredo280_0 Le 28-03-2009 à 22:51 sta |
|
Merci pour vos reponses, je refais une tentative d'envoi de Photo, merci pour les infos de Sloup, comme l'appareil avait été bricolé avant que je ne le recupere (achat dans un depot/vente à pas cher ), il est fort à parier que le fusible est detruit à cause de celà.
Si je mesure les enroulements du transfo, ils semblent bons, pas en court circuit, d'autre part, en nettoyant l'electronique, 1 des pate des 3 condensateurs d'alims s'est detachée, car les condos etaient " pourris ".
Merci à vous, et bonne soirée. Cordialement, Frederic
| |
|
| Sujet : Philips F5F74 Nouveau | De Pierrot du 82 Le 28-03-2009 à 23:34 cms |
| |
C'est bien le fusible secteur Philips standard, valeur d'origine 3A, mais on peut mettre 1A rapide ou 0,5AT temporisé...
 Pour Jean-Michel je suis candidat pour recevoir la doc et le schéma en 6 pages sur ma boîte mail, merci d'avance !
Fredo, n'oubliez pas de vérifier les autres condensateurs.
| |
|
|
| Sujet : Philips F5F74 Nouveau | De Jean-Michel Le 29-03-2009 à 11:29 sta |
|
Ok Pierrot, je vous envoie tout ça par courriel
|
|
| Sujet : Philips F5F74 Nouveau | De fredo280_0 Le 29-03-2009 à 12:16 sta |
|
Bonjour, merci pour vos informations, je vais remplacer les 2 capa chimiques qu'il reste à remplacer, et vais tenter une mise sous tension, en ésperant qu'il ne se passe rien de violent au demarrage...
Pour Jean-Michel, je veux bien le schema, car, au cas ou, celà peu servir, puis, c'est toujour sympa d'imprimer la doc, puis de la laisser à l'interieur du meuble radio en question. Comme celà, le jour ou il y a besoin, celà peu aider...
Merci d'avance, et bonne journée.
Je vous tiendrais au courant de l'etat d'avancement des choses.
Bonne journée à vous.
Cordialement, frederic.
|
|
| Sujet : Philips F5F74 Nouveau | De Jean-Michel Le 29-03-2009 à 15:44 sta |
|
Frederic, le schéma est dans votre boîte
A+
JM
|
|
| Sujet : Philips F5F74 Nouveau | De fredo280_0 Le 29-03-2009 à 16:31 sta |
|
Un grand merci à Jean-Michel,
c'est vraiment parfait, avec ceci, il ne doit pas y avoir de soucis pour la remise en marche...
Je vais revoir ce qui reste à faire au niveau condensateurs, puis je ferais une tentative de remise en marche, en esperant que tout se passe bien. La plupart des composants ne semble pas avoir chauffé, ou ne semble pas deteriores, tout devrait bien se passer...
Je vous tiendrais informe.
Merci encore, Cordialement, Frederic
|
|
| Sujet : Philips F5F74 Nouveau | De Kalbounet junior Le 29-03-2009 à 17:11 sta |
|
La première fois, on a toujours peur...
Je me souviens de mon premier poste dépanné : je flippais tellement que j'avais attendu une semaine avant la mise sous tension, alors que maintenant il marche presque tous les jours sans pépin...
|
|
| Sujet : Philips F5F74 Nouveau | De Pierrot du 82 Le 29-03-2009 à 17:36 cms |
| |
Merci Jean-Michel pour la doc de service...
Pour Fredo, le condo de liaispn à remplacer, c'est C47 = 22nF 250V
Sur le schéma il est à droite de L3C, il peut être caché dans un blindage...
Il est à remplacer si c'est un papier sous verre, ou un goudron noir.
Si il est jaune ou vert, on peut le garder !
| |
|
|
| Sujet : Philips F5F74 Nouveau | De Masterorion Le 29-03-2009 à 18:40 cms |
| |
Si il est jaune ou vert, on peut le garder !
CQFD : c'est qu'il n'est pas encore mûr.
| |
|
|
| Sujet : Philips F5F74 Nouveau | De fredo280_0 Le 29-03-2009 à 18:59 sta |
|
Merci à tous, je vais faire celà dans la semaine...
Bonne soirée à tous,
Cordialement, Frederic
|
|
|
