Sujet : ONDIA 180 Nouveau De Isabelle  Le 29-03-2009 à 19:56 sta

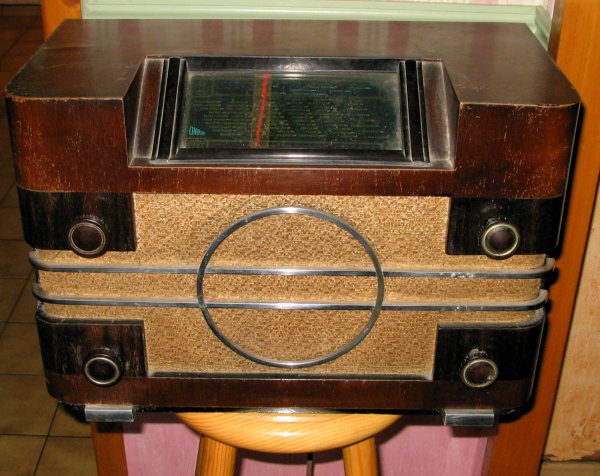

    Aujourd’hui j’ai acheté cette radio. ONDIA 180 à un vide grenier.
    Je l’ai trouvé différent des autres.
    J’ai vu qu’un tube à été remplacé par une EZ 80, par contre un tube n’a plus de référence, il reste 6BE8MG – EL3 – 6K7
    Si l’un d’entre vous à des infos voir le schéma, cela serais super car une chose est sur, j’ai l’intention de trouvé et de remettre le tube d’origine et de donné une ref. a celle qui est effacée

    Merci [:??:]




Sujet : ONDIA 180 Nouveau De Roland B  Le 29-03-2009 à 20:23 sta

    Bonsoir
    Bel appareil qui mérite une bonne restauration.
    Il faut remttre une 5Y3 à la place de l'EZ80
    La lampe effacée est certainement une 6H8 double diode penthode
    C'est un équipement classique des années 39à 47
    Amusez vous bien,vous avez du travail pour qqes jours
    Roland[:Hi:]


Sujet : ONDIA 180 Nouveau De Roland B  Le 29-03-2009 à 20:38 sta

    Je viens de voir sur Doctsf plusieurs postes ressemblant au votre mais aucun n'a les memes lampes,je pense que les équipements en lampes dépendaient des disponibilités du moment .Jetez y un coup d'oeil pour vous faire une idée


Sujet : ONDIA 180 Nouveau De Pierre Roque  Le 29-03-2009 à 21:07 sta

    Ondia 180 voir Schemateque F6 (243)
    6A8-6K7-6Q7-6F6 ou EL3-5Y3
    M.F.=472 Khz
    Année=1938


Sujet : ONDIA 180 Nouveau De JC Négret  Le 29-03-2009 à 21:31 sta

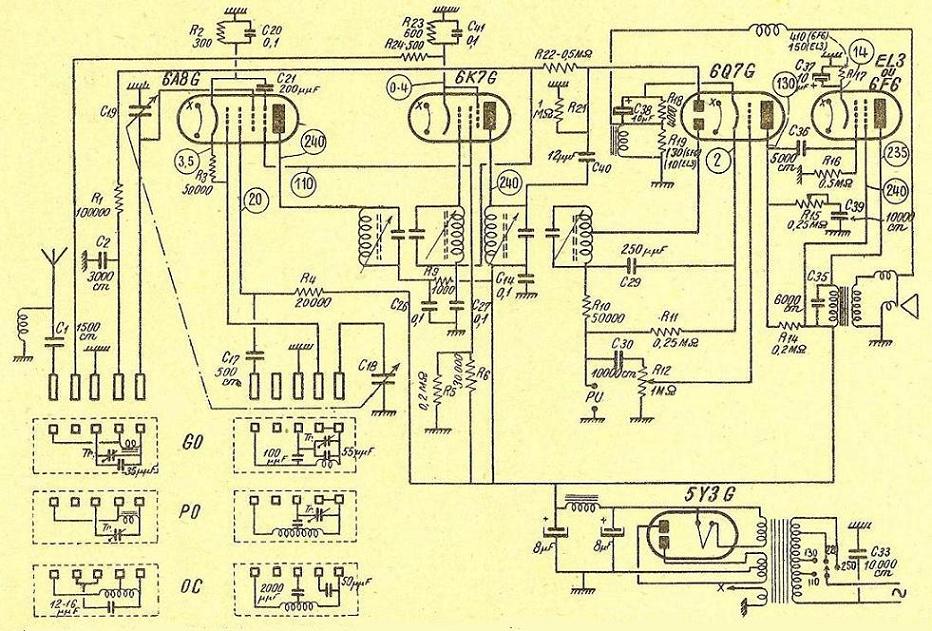

    Voilà le schéma:




Sujet : ONDIA 180 Nouveau De Pierre Roque  Le 29-03-2009 à 21:48 sta

    Merci,JC Négret pour ce schéma je le posséde mais je suis toujours en panne avec les télécoms (pas rapide le service).
    Cordialement
    Pierre


Sujet : ONDIA 180 Nouveau De Isabelle  Le 30-03-2009 à 17:42 sta

    Merci pour vos renseignements et le schéma.
    Par chance j’ai une lampe 5Y3 il me reste qu’a trouvé la douille qui sera à mon avis assez difficile à trouvé, sauf sur une épave.
    Sur ma radio il y a une 6E8MG mais qui doit être égale à la 6A8G
    Vous parlez de M.F.=472 KHz, quel appareil faut il pour y réglé ? Si je ne touche pas au réglage des transfos M.F., j’ai quand même besoin d’y régler ? Car je lis souvent sur ce forum, la fréquence de ces transfo MF mais je ne s’ais pas à quoi ils servent.

    Merci




Sujet : ONDIA 180 Nouveau De Jacques (webmestre)  Le 30-03-2009 à 18:09 sta

    Allez, on va faire dans l'imagé:

    Supposons que vous ayez décidé de suivre quelqu'un en gardant toujours une distance de 50 mètres entre lui et vous, quelles que soient les conditions. Vous pouvez faire 10 mètres, 100 Km... Bref, quelque soit la distance, un écart constant.

    Un récepteur hétérodyne (par opposition à un super inductance, ou amplification directe) possède un oscillateur local dont la fréquence est toujours à un écart constant de la fréquence à recevoir: principe de base du changement de fréquence. La soustraction de la fréquence reçue et de celle de l'oscillateur donne donc une fréquence constante que l'on peut comparer aux 50 mètres précédents.

    Cette soustraction donne la fréquence intermédiaire, alias FI, alias encore MF (pour moyenne fréquence dans le jargon plus ancien).

    Toute la chaine d'amplification moyenne fréquence a pour rôle d'amplifier cette fréquence et uniquement celle-là. Son but est donc d'être sélective (en fait compromis entre sélectivité et musicalité), ce qui est assuré par les transfos MF (FI), ceci jusqu'à la détection.

    S'ils ne sont pas déréglés, inutile d'y toucher. Cette action s'appelle le réalignement: le terme est clair, ajuster tous les transfos MF sur la même fréquence intermédiaire: 55, 150, 455, 472, 480 kHz, etc... selon les évolutions des plans de fréquences qui se sont succédés suivant les époques (voir les archives).


Sujet : ONDIA 180 Nouveau De Isabelle  Le 30-03-2009 à 18:37 sta

    Vos explications sont claires, mais comment sait-on si ils sont déréglés ?
    Le faite de changé tous les condos, et du faite que les valeurs actuelles sont légèrement différentes de l’époque, ses différences peuvent elles jouer sur les transfos MF ? Si oui faut il faire un réalignement ?
    Merci


Sujet : ONDIA 180 Nouveau De Jacques (webmestre)  Le 30-03-2009 à 18:53 sta

    Quand vous changez "des condos", ce sont ceux connus pour être critiques, condensateurs de liaison (plaque préampli, grille finale, filtrage.. ce sont les principaux). Les condensateurs d'accord des MF sont inclus dans les susdits boîtiers, vous ne les voyez même pas. Ce sont bien souvent des condensateurs céramiques ou mica, très peu sensibles à l'usure du temps (sauf quelques spécialistes :-D y compris ceux des noyaux collés: Philips).

    Le remplacement des "condos critiques" n'influe donc pas (ou très peu) sur l'accord des MF.

    Sur des MF désalignées, les symptômes sont divers: manque de sensibilité, stations décalées, mutisme complet (MF en C/C ou coupée). C'est à partir du moment où l'on change des capacités à l'intérieur des transfos MF que l'alignement devient réellement indispensable (en mettant à l'écart tout tourneur de noyau, oxydation, coupure MF, j'en passe...)


Sujet : ONDIA 180 Nouveau De Isabelle  Le 30-03-2009 à 18:58 sta

    Merci pour ces renseignements:-(


Sujet : ONDIA 180 Nouveau De Jacques (webmestre)  Le 30-03-2009 à 19:10 sta

    Un petit tour sur des livres comme "la radio mais c'est très simple" permet de découvrir que dans un composant observé, il y a encore d'autres composants. Ainsi, un transfo qui parait tout simple, comme un transfo MF, sous son stupide apparence de boîtier alu (si on se réfère aux 30-60), est un objet plein de secrets, comme l'accord décalé, le coefficient de couplage, la bande passante variable, l'amortissement...

    L'explication s'est voulue volontairement simpliste pour une première approche.


Sujet : ONDIA 180 Nouveau De totolagalène  Le 30-03-2009 à 22:44 sta

    Bonsoir. Pour le support de 5Y3 (série Octal) c'est très courant. Vous pouvez toujours remettre en état votre poste avec la EZ80 en attendant (si pas HS bien sûr mais vous le verrez rapidement) , si d'ici là vous n'en trouvez pas, j'en ai des wagons et vous en enverrai un. 6A8 peut convenir en lieu et place de 6E8. Yapuka! Lampes enlevées, vérifier que le transfo donne les tensions. Sonner à l'ohmètre (hors tension), la self de filtrage, le primaire du transfo de sortie du HP; pour son secondaire il faut dessouder un fil de la bobine mobile du HP (ou avec une pile de 4,5V ou moins sur le primaire, çà doit faire "crac-crac", même l' Ohmètre traditionnel le fait aussi). Ensuite, vous savez faire: à défaut de pouvoir les contrôler, remplacer tous les condos, chimique et papier. A votre disposition. [:Hi:]


Sujet : ONDIA 180 Nouveau De totolagalène  Le 30-03-2009 à 23:33 sta

    La 6A8 convient d'autant mieux que c'est celle d'origine, d'après le schéma de JC Négret.

    Smiley confus [:Hi:]


Sujet : ONDIA 180 Nouveau De Pierrot du 82  Le 31-03-2009 à 01:47 cms

La 6E8 est plus récente que la 6A8 et en général elle la remplace très bien...





Sujet : ONDIA 180 Nouveau De TSF-59  Le 31-03-2009 à 03:09 sta



    " Il faut remettre une 5Y3 à la place de l'EZ80 "

    - 5Y3 redresseuse double alternance à chauffage direct.
    - EZ80 redresseuse double alternance à chauffage indirect.

    TSF-59


Sujet : ONDIA 180 Nouveau De Pierrot du 82  Le 31-03-2009 à 03:14 cms

Encore mieux, une 5Y3GB redresseuse double alternance à chauffage indirect.

Ça évitera les surtensions aux chimiques de filtrage, car la HT n'apparaitra qu'après que les lampes soient chaudes..



Sujet : ONDIA 180 Nouveau De Pierre Roque  Le 31-03-2009 à 07:19 sta

    Oui, Pierrot , je retrouve en toi un vrai dépanneur Radio,ta reflexion est tres bonne et rapide sur ce sujet.
    Mes amitiés
    Pierre


Sujet : ONDIA 180 Nouveau De Roger Michel  Le 31-03-2009 à 08:48 sta

    Attention Isabelle

    5Y3 ou 5Y3GB filament 5V (enroulement séparé)

    EZ80 filament 6,3V.


Sujet : ONDIA 180 Nouveau De Jacques (webmestre)  Le 31-03-2009 à 10:57 sta

    Le transfo semble d'origine et la EZ80 a sans doute travaillé en sous-volté... A vérifier tout de même par une mesure rapide.


Sujet : ONDIA 180 Nouveau De Roger Michel  Le 31-03-2009 à 12:43 sta

    Ou le filament de l'EZ80 a été branché sur le 6,3V des autres lampes...


Sujet : ONDIA 180 Nouveau De Filoch....  Le 31-03-2009 à 12:47 sta

    Bonjour,

    Isa, si tu besoin de 5Y3 GB ou d'autres lampes Je t'en envoie avec des supports! Contact moi dans ma BAL.;-)

    Filoch.....[:Hi:]


Sujet : ONDIA 180 Nouveau De Isabelle  Le 31-03-2009 à 18:21 sta

    Bonsoir à tous,

    Merci pour vos infos.
    Je ne vais pas de suite restaurer cette radio, car il faut que termine un Océanic type 49 avant (Je n’aime pas démonter deux radio en même temps), par contre, je vais tester le transfo ce week-end (il ne faut pas énormément de temps).
    Une chose est sur je vous tiens au courant des évolutions, et merci à totolagalène et à Filoch.... pour leur proposition.
    En effet j’ai vu sur le livre Lexique tubes que le filament est de 5v sur la 5Y3 pour 6,3v sur la EZ80, je suivrais vos conseils d’utilisés pour mes essais la EZ80 temporairement.
    Merci à totolagalène des conseils pour les différents testes que je vais suivre car je reste une novice !

    Isa
